品牌:永成
包装:简易
厂家:永成

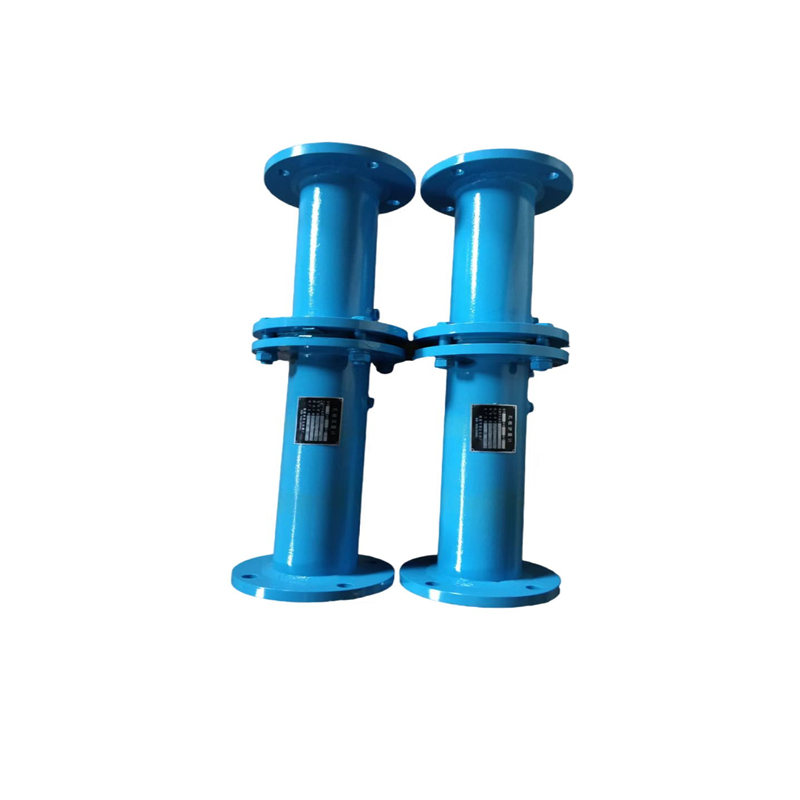

名称:孔板流量计
起订:2台
供应:789台
发货:3天内
立即购买
矿用孔板流量计：工作原理与使用方法
孔板流量计工作原理
煤矿瓦斯抽放流量是通过径距取压法测量的。孔板流量计当连续流动的流体经管道内的节流装置时流速会加，在孔板流量计的节流装置上下游侧之间出现压力差，且流量与压差之间存在着一个恒定的关系，因而通过测量压差可计算出流体的流量。
孔板流量计使用方法
1、在抽放瓦斯管路中安装孔板时，孔板的孔口须与管道同心，其端面与管道轴线垂直，偏心度小于2%。
2、安装孔板的管道内壁，在孔板前后距离2D（D为管道内径）范围内，不应有凸凹不平、焊缝和垫片等。
3、孔板流量计的上游（进流体端）管道直线长度≥20D,下游（出流体端）管道直线长度≤10D。
4、要经常清理孔板前后的积水和物物，孔板流量计中孔板锈蚀要更换。
5、抽放瓦斯量有变化时，孔板流量计的大小应根据流量大小更换相应的孔板。
组成结构
节流装置组成
1、节流件：标准孔板、标准喷嘴、长径喷嘴、1／4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等
2、取压装置：环室、取压法兰、夹持环、导压管等
3、连接法兰(标准、各标准及其它部门的法兰)、紧固件。
4、测量管
永成矿山十多年煤矿丰富经验，来这里您可以敞开心扉的咨询产品，我们会知无不言，言无不尽的一一给您讲解。
