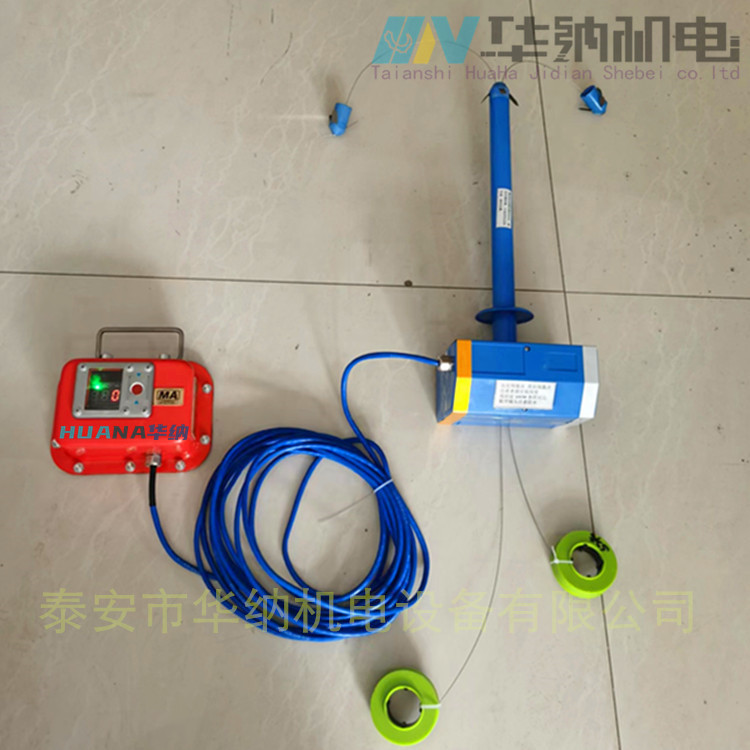

矿用分体式顶板位移传感器是矿山、隧道等工程中用于监测顶板岩层位移的关键设备，通过实时测量顶板离层量，为工程技术人员提供科学依据，以评估支护效果，预防冒顶、片帮等事故，确保安全生产。以下是对该产品的详细介绍：

一、产品概述

矿用分体式顶板位移传感器采用高精度测量技术，结合坚固耐用的设计，适用于煤矿、金属矿山、隧道工程等复杂环境。该传感器能够实时监测顶板岩层的位移变化，为支护措施提供精准数据支持，是矿山安全监测的重要工具。与一体式传感器相比，分体式设计可能更便于安装和维护，特别是在空间受限或需要灵活部署的场合。

二、技术参数

功能特点

• 高精度测量：采用高精度位移传感器，确保测量数据的准确性。
• 实时监测与显示：能够实时监测顶板位移，并通过数码管或显示屏显示数据，部分型号还支持红外遥控采集、显示离层数据。
• 声光报警：当位移量达到预设报警值时，触发声光报警，提醒相关人员采取措施。
• 红外遥控功能：支持红外遥控设置参数和调校传感器，操作便捷，无需直接接触传感器即可进行远程操控。
• 防护等级高：适应矿山潮湿、多尘等恶劣环境，确保长期稳定运行。
• 分体式设计：便于安装和维护，特别是在空间受限或需要灵活部署的场合，提高了使用的便捷性。

应用领域

矿用分体式顶板位移传感器广泛应用于煤炭、金属矿山、隧道工程等领域的顶板监测。在煤矿中，它用于监测巷道顶板的位移情况，评估锚杆支护效果，指导支护设计和改革，确保安全生产。此外，它还可用于隧道、涵洞、人防工程等顶板的松动位移检测，为工程安全提供有力保障。

使用方法

1. 安装位置：
   • 传感器应安装在巷道顶板中部或交叉点中心位置，根据巷道类型和围岩条件确定安装间隔。例如，实体煤巷Ⅲ类及Ⅲ类以上巷道安装间隔为50m，Ⅳ类巷道为40m；巷宽大于5m的巷道、综放工作面切眼安装间距为20m。
   • 在特殊地点如断层、巷道交叉点、围岩破碎带、应力集中区等，应根据现场情况及时安设传感器进行监测。
2. 安装方法：
   • 通过顶板钻孔安装，钻孔直径一般为Φ27～29mm。
   • 将传感器固定管推入钻孔，分别拉紧两个基点（浅基点和深基点）的钢丝绳，并将紧固螺钉固定。浅基点应与锚杆上端处在同一高度，深基点应处于锚杆上方稳定岩层内300～500mm，无稳定岩层时，一般不低于巷道跨度的1.5倍。
   • 将信号线、电源线接入分站，确保连接牢固可靠。
3. 参数设置：
   • 使用红外遥控对传感器进行调零、校准和报警点设置。例如，调零时按遥控上的“功能”键，使后三位数码管显示为零；校准时拉动钢丝绳至特定位移值，调整传感器显示值与之一致；报警点设置则可根据实际需求在0-200mm范围内调整。
4. 数据传输：
   • 传感器支持RS485通讯、频率信号或电流信号输出，可将数据传输至计算机进行处理和分析。部分型号还支持将数据传输到计算机进行进一步处理和分析，实现远程监测和管理。

产品优势

• 高可靠性：采用本质安全型设计，适用于煤矿井下爆炸性环境，确保长期稳定运行。
• 易安装维护：分体式设计便于安装和维护，提高了使用的便捷性。
• 智能化管理：支持远程监测和管理功能，提高工程安全管理的效率和水平。
• 高精度测量：确保测量数据的准确性，为工程安全提供有力保障。
• 适应性强：可匹配不同规格锚杆和巷道条件，适用于多种工程场景。

矿用分体式顶板位移传感器是矿山、隧道等工程中不可或缺的安全监测设备，其高精度、高稳定性和易用性等特点，为工程安全提供了有力保障。
