品牌:深圳市宏大电子设备有限公司
电源:220V50HZ
检测范围:电池综合检测
外观尺寸:300x300X100
起订:1台
供应:399台
发货:1天内

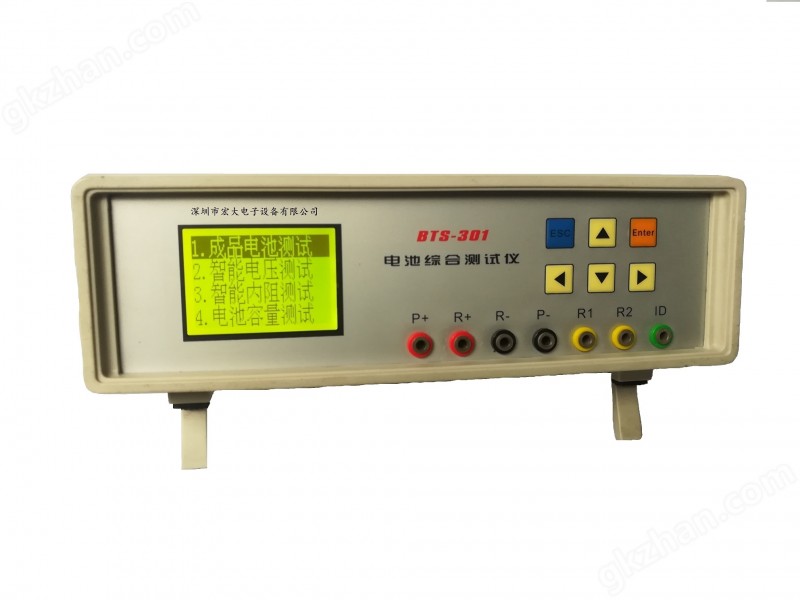

欢迎您使用深圳市宏大电子设备有限公司生产的BTS-301电池综合测试仪,在您使用本产品之前，请详细阅读此说明书，在使用过程中它会帮到您！
-
测试电池种类：锂电，镍氢，镍镉。
-
测试电池电压：2．4V，3．6V，4．8V，6．0V，7．2V。
-
通用测试项目：充电测试，放电测试，内阻，电压，过流保护功能测试。
-
可选测试项目：识别代码，识别电阻。
-
标称电压为3．7V的电池等同于3．6V，识别代码的测试是针对摩托罗拉系列手机电池。
-
测试时间根据所选项目不同大约需要0．8 - 1．5秒。
2．BTS-301电池综合测试仪电池检测仪容量测试：
A．测试电池种类：锂电，镍氢，镍镉。
B．测试电池电压：2．4V，3．6V，4．8V，6．0V，7．2V。
C．测试项目：电池总容量，平台容量，过充保护电压，过放保护电压，短路及过流保护。
D．测试时间根据电池型号及设置不同大约需要1 - 3小时。
3．识别代码：
读出摩托罗拉系列手机电池内的识别码，64 + 1024位。
二 、BTS-301电池综合测试仪电池检测仪测试步聚说明
开机后显示可供选择的三项菜单，通过按“▼"“▲"键选择需要进行的测试项目，按“ENTER"键进入测试功能。
-
-
-
-
综合测试：
1．1． 设置说明：
通过按键“▼"“▲"选择需要设置的项目。
电池类型：默认为“锂电"。通过按键“?"“?"循环翻滚选择。可选择为“锂电"“镍氢"“镍镉"。这指的是电芯的类型。
电池电压：默认为“3．6V"。通过按键“?"“?"循环翻滚选择。可选择为“2．4V"“3．6V"“4．8V"“6．0V"“7．2V"。这指的是电池的标称电压值。标称为“3．7V"的电池选择“3．6V"。
识别端子：默认为“R1/R2"通过按键“?"“?"循环翻滚选择。可选择为“NC"“R1"“R1/R2"“M-"“R1/M-"“R+"“S"“T"“R1/R+"。
a) 仅测试一个接在电池负极的电阻时选择“R1"。
b) 需要同时测试两个接在电池负极的电阻时选择“R1/R2"。
c) 仅测试一个识别代码时选择“M-"。
d) 需要同时测试一个接在电池负极的电阻及一个识别代码时选择 “R1/M-"。
e) 测试爱立信有码T28，T68时选择“T"。
f) 选择“S"能对西门子S40进行测试并初始化。
设置完成后，按键“ENTER"保存设置并进入合格范围设置，要退回主菜单按“ESC"键。
注意：在上述设置中，如果电池类型设置为“锂电"，而标称电压设置为“2．4V"或是“4．8V"“6．0V"，系统会自动更改为“镍氢"。
合格范围设置：
合格范围设置依次为：
识别电阻R1上限 默认设置999．9，单位K? 。
识别电阻R1下限 默认设置000．1，单位K? 。
识别电阻R2上限 默认设置999．9，单位K? 。
识别电阻R2下限 默认设置000．1，单位K? 。
识别电阻R +上限 默认设置999．9，单位K? 。
识别电阻R +下限 默认设置000．1，单位K? 。
在上述六项设置过程中，按“ENTER"进入下一设置，按“ESC"进入测试界面，按“?"“?"选择需要改变的位（下标*），按“▼"“▲"加减所选择的位，某位加减到最小或时可进行借位或进位操作。
下限报警电压 默认设置03．50，单位V。
设置过程中，按“ENTER"进入下一设置，按“ESC"进入测试界面，按“▼"“▲"加减0．05V，按“?"“?"加减0．15V。
放电压差上限 默认设置00．30，单位V。
设置过程中，按“ENTER"进入下一设置，按“ESC"进入测试界面，按“▼"“▲"加减0．01V，按“?"“?"加减0．1V。
上限报警内阻 默认设置0．180，单位?。
设置过程中，按“ENTER"进入下一设置，按“ESC"进入测试界面，按“▼"“▲"加减0．005?，按“?"“?"加减0．015?。
夹具内阻校正 默认设置0．000
