矿用旋转式孔板流量计市场再乱，不乱于心，行情再变，品质不变，品质有保证，选择鹤壁永成。
用途

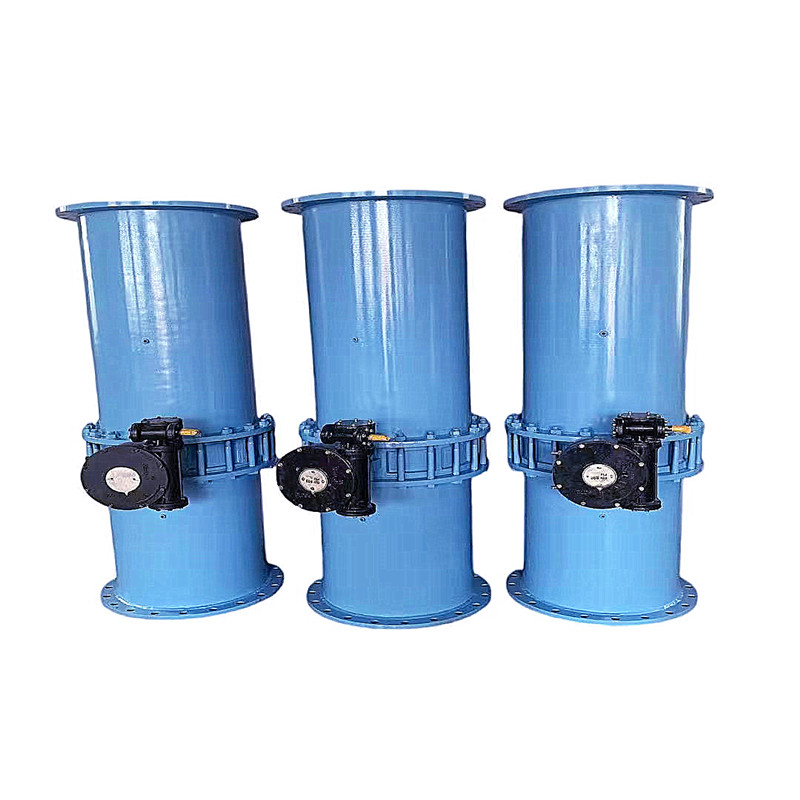

旁通式孔板流量计又称桥式孔板流量计，本产品含有直管，直管中安装有孔板，该孔板两侧的直管壁上分别设置一个测量管，其特征是：所述直管和一个桥管并联式连接，二者内管相互连通，并且所述直管和桥管的两个连接点分别位于两个测量管的外侧，所述桥管上安装一个启闭控制阀。此产品结构简单，设计合理，解决了由于节流原因对煤矿瓦斯抽放系统造成的负压损失，有效地提高了瓦斯抽放效果。
结构
孔板流量计（旁通式）主要由进流体管路、旁通管路、取压嘴、紧固件、连接法兰、节流件、密封垫、出流体管路等构成。孔板是一块具有圆形开孔并相对于开孔轴线对称的圆形薄板，不同管道内径的孔板，其结构形式是几何相似的。
旁通式孔板流量计可根据用户要求在设和生产中曾加旁路，并在旁路上安装阀门。测量瓦斯管路流量时，将桥式管段中的阀门关闭，使介质完通过孔板来达到测量的目的；正常瓦斯抽放时，为减小抽放阻力，将桥式管段中的阀门开启。
