品牌:华为整流模块
发货:3天内
一、产品介绍

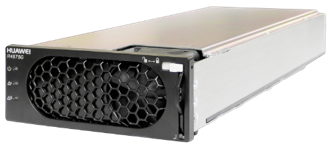

R4875G5是一款高功率密度、高效率的数字化整流模块，功率达到4000W，最大转换效率高达97%，支持85VAC ~ 300VAC输入，额定输出-53.5V DC/-57V DC。该模块具有软启动、支持热插拔和低噪音等优点，并采用最新电源监控技术，实现整流模块以及负载的实时监控、通过后台调节输出电压的功能。
绿色高效，最高效率97%
宽输入电压范围
宽工作温度范围
低总谐波失真（THD）
支持热插拔
全数字化控制
支持CAN通讯
支持电压、电流调整和均流功能
通过TUV、CE、UL和FCC认证，获得CB证书
支持320V AC离线功能
三、产品数据
|
产品类别 |
R4875G5 |
||
|
基本指标 |
尺寸（宽 × 深 × 高 ） |
105mm × 269mm × 40.8mm |
|
|
重量 |
≤2.2kg |
||
|
散热模式 |
内置风扇（风扇具有温控调速功能） |
||
|
输入特性 |
输入电压制式 |
220VAC单相（或110VAC双火线） |
|
|
工作电压 |
85VAC ~ 300VAC |
|
|
|
输入频率 |
45Hz ~ 66Hz, 额定: 50/60Hz |
||
|
额定输入电流 |
＜ 21A |
||
|
功率因数 |
≥ 0.99 （负载≥50%） |
||
|
THD |
≤5％（负载≥50%） |
||
|
输出特性 |
效率 |
最大97%；≥96% (230VAC，30% ～ 80%负载） |
|
|
输出电压 |
42VDC ~ 58VDC, 额定电压：53.5VDC / 57VDC |
||
|
输出功率 |
4000W（176VAC ～ 300VAC） 4000W ~ 1600W（176VAC ～ 85VAC线性降额） |
||
|
纹波和噪声 |
≤ 200mVp-p （带宽 ≤ 20MHz） |
||
|
环境指标 |
工作温度 |
-40℃ ~ +75℃（55℃下不降额） |
|
|
存储温度 |
–40°C ~ +75°C |
||
|
相对湿度 |
5% ~ 95%（无凝露） |
||
|
海拔变化 |
0 ~ 5000m 如果在 2000m ~ 5000m使用，最高工作温度有降额，每升高200m下降1℃ |
||
|
保护特性 |
输入过压保护 |
保护点：> 300VAC |
|
|
输入欠压保护 |
保护点：< 80VAC |
||
|
输出过压保护 |
保护范围：56VDC ~ 60VDC （可以通过监控模块设置） |
||
|
输出短路保护 |
可长期短路，整流模块故障消除后自动恢复到健康状态 |
||
|
过温保护 |
具有过温保护功能 |
||
|
可靠性指标 |
MTBF |
＞ 500,000 小时（25℃） |
|
|
噪声 |
指标 |
≤ 55dB（40℃，全载） |
|
|
安规/EMC/ 防雷特性 |
安规认证 |
TUV, CE, UL认证；获得CB证书 符合UL60950-1, IEC60950-1, CAN/CSA C22.2 No. 60950-1, EN60950-1, IEC62368-1, UL 62368-1, CAN/CSA-C22.2 No. 62368-1,EN62368-1 |
|
|
EMC |
EN55032 B；EN55024；EN61000-3-2；EN61000-3-3；ETSI EN300386； IEC 61000-6-1; IEC 61000-6-2; IEC 61000-6-3; IEC 61000-6-4; FCC CFR47 Part 15 Subpart B |
||
|
防雷 |
5kA |
||
