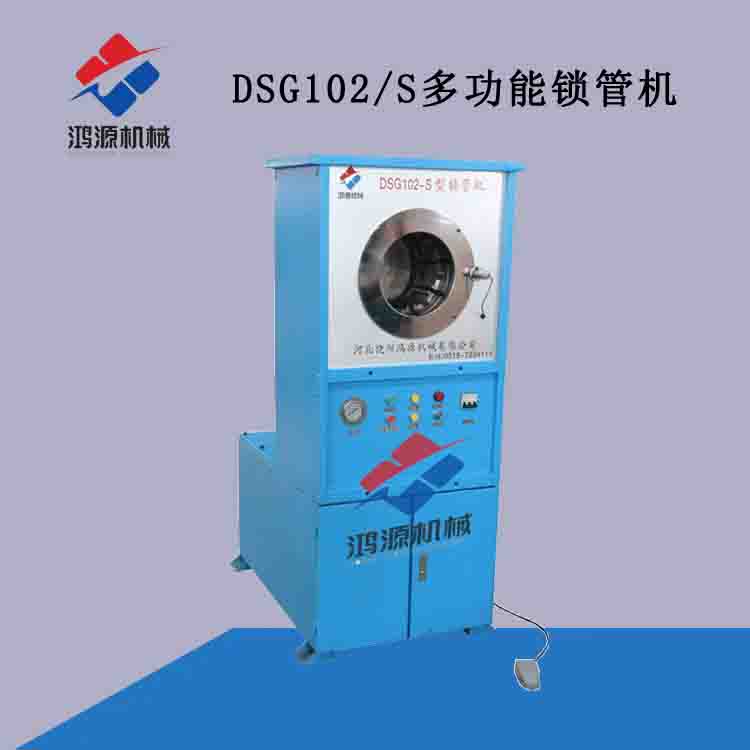

我厂生产的DSG-102/S型锁管机适用于工农业和工程机械液压传动用高压胶管、纤维管、塑料管总成的扣压加工。具有体积小、重量轻、功能多、开模快、易操作、好维修等优点。

主要技术特征

1．扣压胶管内径：  φ6～φ102 mm

2．标尺精度：      0.02 mm

3. 电机功率：      5.5KW

4. 额定压力：      30MPa

5. 最大扣压力：    1070 T

6. 转    速:       1440r/min

7. 油泵排量：      36L/min

8. 油箱容量：      200 L

9. 外形尺寸：      1050×700×1550（mm）

10. 重    量：      1500 Kg

油泵在电机驱动下，输出液压油,推动扣压油缸内的活塞向前运动，使活塞、前盖上的两个内锥套推动具有对称锥面的模座径向产生收缩，实现模具对胶管总成的扣压。当收缩量达到标尺调定值时，扣压自动停止，电磁换向阀换向后，液压油进入四个开模油缸，推动扣压活塞反向运动，模座在弹簧作用下带动模具复原，以便于取出扣压好的胶管总成。
