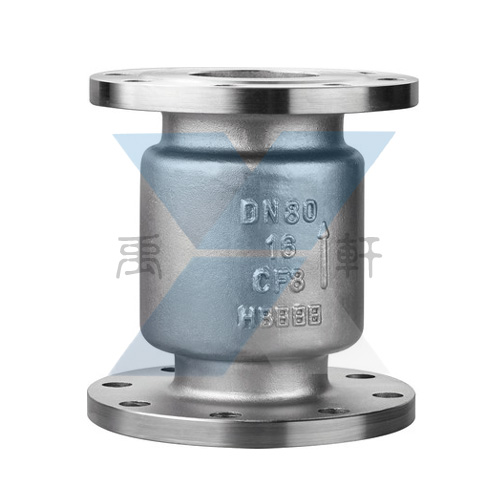

H42W-16P不锈钢立式止回阀,国标法兰止回阀阀具有结构简单，零部件少，分量轻等特点，外加工艺性好，本系列阀门正常处于关闭状态，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时，弹簧将阀芯推向阀座而使阀门关闭，阻止介质逆流，故起止回作用。本阀门由于采用弹簧支撑阀芯，故采用立式安装或卧式装均可。本产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。
H42W-16P不锈钢立式止回阀执行标准：
|
设计与制造 |
GB/T12235 |
|
|
连接端尺寸 |
结构长度 |
GB/T12221 |
|
法兰尺寸 |
JB/T79 |
|
|
检验与试验 |
JB/T9092 |
|
|
材料 |
碳钢 |
GB/T12229 |
|
不锈钢 |
GB/T12230 |
|
|
合金钢 |
Q/ZB66 |
|
H42H立式止回阀在进口端介质压力高于出口端时处于开启状态。因为管道里进口端介质的 压力作用下，顶开本阀中的阀瓣，使阀门自动开启。当进口端介质压力低于出口端时，弹簧将阀瓣推向阀座而使阀门关闭。
H42W-16P不锈钢立式止回阀性能和使用范围：
|
型号 |
公称 |
试验压力 |
工作温度(℃) |
|||
|
压力 |
强度 |
密封 |
低压密封 |
|||
|
|
(水)Mpa |
(水)空气(Mpa) |
(空气)Mpa |
|||
|
H42H-16C |
1.6 |
2.4 |
1.8 |
0.6 |
≤425 |
|
|
H42H-25C |
2.5 |
3.8 |
2.8 |
0.6 |
≤425 |
|
|
H42H-40C |
4 |
6 |
4.4 |
0.6 |
≤425 |
|
|
型号 （材质） |
公称压力PN（MPa） |
试验压力P3(MPa) |
适用温度（℃） |
适用介质 |
||
|
壳体 |
密封 |
|||||
|
H42H-16C（碳钢） |
1.6 |
2.4 |
1.76 |
≤425 |
水、油品 |
|
|
H42H-16P（304） |
≤200 |
弱腐蚀介质 |
||||
|
H42H-25P（304） |
2.5 |
3.75 |
2.75 |
|||
|
H42H-25R（316） |
腐蚀性介质 |
|||||
|
H42H-40P（304） |
4 |
6 |
4.4 |
弱腐蚀性介质 |
||
|
H42H-40R（316） |
腐蚀性介质 |
|||||
|
H42Y-40I（铬钼钢） |
≤550 |
水、油品 |
||||
H42W-16P不锈钢立式止回阀主要零件材质
| 零件名称 Part Name |
ZG1Cr18Ni9T 304 CF8 |
ZGOOCr18Ni10 304L CF3 |
ZG1Cr18Ni12Mo 2Ti316 CF8M |
zgoocR17nI14mO2 316L CF3M |
WCB |
| 阀体/阀盖 Body/Cap | OCr18Ni9 | OOCr18Ni10 | OOCr18Ni9Mo2 | OOCr18Ni10Mo2 | WCB |
| 阀瓣 Valve Piece | OCr18Ni9 | OOCr18Ni10 | OOCr18Ni9Mo2 | OOCr18Ni10Mo2 | 1Cr3 |
H42W-16P不锈钢立式止回阀主要连接尺寸
| 公称压力 (MPA) | 公称通径DN(mm) | 尺寸(mm) | 公称压力(MPA) | 公称通径DN(mm) | 尺寸(mm) | ||
| L | H | L | H | ||||
| H42W-1.6 | 15 | 85 | 95 | H42W-2.5 | 80 | 200 | 195 |
| 20 | 95 | 105 | 100 | 210 | 230 | ||
| 25 | 105 | 115 | 125 | 275 | 275 | ||
| 32 | 150 | 135 | 150 | 300 | 300 | ||
| 40 | 160 | 145 | 200 | 380 | 360 | ||
| 50 | 170 | 160 | 250 | 430 | 425 | ||
| 65 | 180 | 180 | H42W-4.0 | 50 | 170 | 160 | |
| 80 | 200 | 195 | 65 | 180 | 180 | ||
| 100 | 210 | 215 | 80 | 200 | 195 | ||
| 125 | 275 | 245 | 100 | 210 | 230 | ||
| 150 | 300 | 280 | 125 | 275 | 270 | ||
| 200 | 380 | 335 | 150 | 300 | 300 | ||
| 250 | 430 | 405 | 200 | 380 | 375 | ||
