机柜间抗爆墙概述
一、机柜间抗爆墙的定义
机柜间抗爆墙是指用于保护机柜间,能够承受爆炸冲击以及压力,保障机柜间内人员和设备安全的墙体
二、常见类型
· 钢板抗爆墙
· 轻质抗爆墙
三、选用要点
1. 分为保温与不保温两种,保温型抗爆墙在骨架中间填充岩棉,耐火极限可达到 4h。
2. 龙骨所采用的冷弯等边槽钢尺寸大小根据抗爆压力值的要求以及墙体高度计算确定(图集中参考压力值可达 1400kPa)。
四、设计目的
1. 建筑物不倒塌,保护建筑物内人员的安全,保障建筑物内重要的控制设备能够再继续运行一段时间。
2. 满足救援的要求,室内生命环境的保持,通道的设置及相关措施等。
五、结构布置
1. 抗爆剪力墙和框架结构:抗爆剪力墙与框架柱脱开 50mm,即爆炸水平力由抗爆剪力墙承担,框架结构只承受竖向荷载。此种方案是目前应用较普遍的一种结构方案。
六.材料与结构

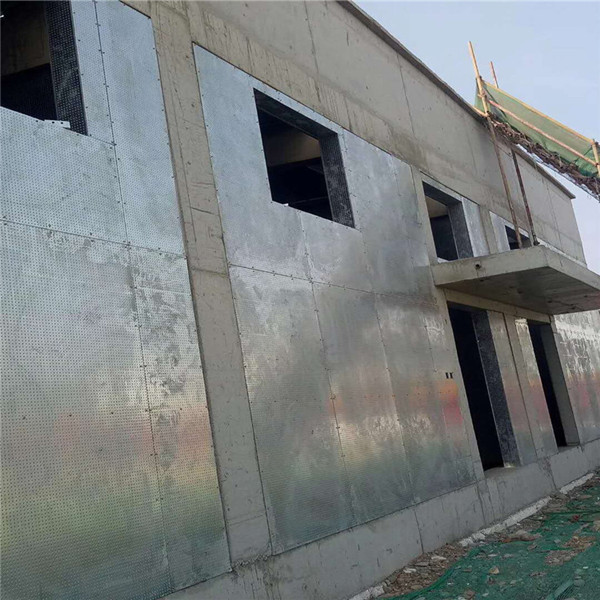

1 .抗爆墙由钢龙骨和纤维水泥复合钢板及岩棉组成。
2. 纤维水泥复合钢板是由上下两块冲孔的0.5mm厚镀锌钢板强力压挤在8.5mm厚纤维水泥上构成的合成防火板材,夹在两层钢板中间的纤维水泥层具有吸收能量的作用。
七、选用要点
1.抗爆墙分为非保温型和保温型两种。保温型为在金属骨架的内外两侧均做纤维水泥复合钢板,并在骨架中间填充岩棉。保温型抗爆墙耐火极限可达4h。
2.抗爆墙在选定生产厂家后,需要由生产厂家做二次设计。抗爆墙的钢龙骨采用冷弯等边槽钢,冷弯等边槽钢的尺寸大小根据抗爆压力值的要求和墙体高度经结构计算确定。
3.本图集介绍两种龙骨的布置方式,供选用参考。抗爆压力值可达1400kPa。
4.本图集的纤维水泥复合钢板抗爆墙构造详图仅以保温型示例,非保温型抗爆墙构造做法基本相同,可参照使用。
