品牌:维沙拉
量程:?50 ℃ 至 300 ℃
分辨率:0.01、0.001、0.0001
读出器温度系数:±5 ppm/℃（从 ?10 ℃ 至 50 ℃
起订:8台
供应:999台
发货:3天内
立即购买

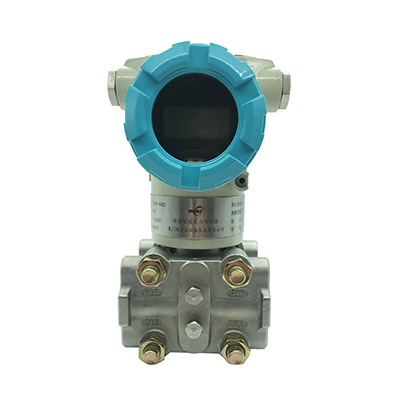

WSL3051系列数字化智能绝压/差压/压力变送器是我公司集多年行业制造经验自主研发生产的多功能数字化智能仪表，采用成熟、可靠的电容传感器技术基础上，结合先进单片计算机技术和传感器数字转换技术精心设计制造而成；CPU采用十六位单片机，其强大的功能和高速的运算能力保证变送器的优良品质，软件运用了数字信号处理技术，使其具有优良的抗干扰能力及零点稳定性，具备零点自动稳定跟踪能力（ZSC）与温度自动补偿能力（TSC）；强大的界面功能无需手操器就能保证良好的交互性，液晶表头能够数字显示压力、温度、电流三种物理量，以及0-100%模拟指示，按键操作能在无标准压力源的情况下完成零点迁移、量程设定、阻尼设定等等基本参数设置，并且可以重新对变送器进行标定，极大范围地方便了现场调试；串行通讯口通过专用转换模块，将其转换成DC4-20mA电流信号输出，也可通过HART协议（RS485模块）实现远程传输设定和监控，直接跟上位机（二次显示控制记录仪表、人机界面、工控机、电脑、工业局域网）等连接，主要用于测量气体、液体和蒸汽的压力、差压、液位、流量等参数，包括表压、绝压、差压三种类型。广泛应用于石油、治金、化工、电力、轻工、机械和环保等领域。
二、主要技术参数 | 测量介质 | 液体、气体、蒸汽 |
| 测量精度 | ±0.2%～±0.25% |
| 测量范围 | -100Pa～40Mpa |
| 线性输出 | 0.075至±0.1%量程比为1:1 |
| 数字精度 | ±0.05% |
| 电源电压 | DC12V～45V，一般为DC24V |
| 电源连接 | 电缆、航空插头、赫斯曼插件 |
| 环境温度 | -40℃～+85℃ |
| 环境湿度 | 0－95% |
| 输出信号 | 4－20MA 或者HART(RS485通讯接口，自带通讯键盘无需手操器 |
| 稳定性 | 0.25% 60个月 |
| 启动时间 | ≥0.2秒 |
| 隔离膜片 | 316L不锈钢、哈氏合金、蒙乃尔合金 |
| 产品重量 | 2.7Kg |
| 振动频率 | 0－200Hz |
| 防护等级 | IP67 |
| 连接过程 | 孔1/2NPT或者1/4NPT |
三、选型
| WSL3051 | -□ | -□ | -□ | -□ | 说明 |
| 压力类型 | 0 | 差压 | |||
| 1 | 表压 | ||||
| 2 | 绝压 | ||||
| 3 | 差压 静压2.5MPA | ||||
| 4 | 差压 静压4MPA | ||||
| 5 | 差压 静压6.4MPA | ||||
| 6 | 差压 静压16MPA | ||||
| 7 | 差压 静压25MPA | ||||
| 8 | 差压 静压32MPA | ||||
| 9 | 差压 静压40MPA | ||||
| 量程 | 0 | 0-0.06-0.3Kpa | |||
| 1 | 0-0.25-1.5Kpa | ||||
| 2 | 0-1.2-10Kpa | ||||
| 3 | 0-6-40Kpa | ||||
| 4 | 0-30-180Kpa | ||||
| 5 | 0-160-1000Kpa | ||||
| 6 | 0-400-2500Kpa | ||||
| 7 | 0-1600-8000Kpa | ||||
| 8 | 0-4000-25000Kpa | ||||
| 9 | 0-7000-40000Kpa | ||||
| 安装类型 | 0 | 标准型 | |||
| 1 | 单平法兰型 | ||||
| 2 | 双平法兰型 | ||||
| 3 | 单插法兰型 | ||||
| 4 | 双插法兰型 | ||||
| 5 | 一平一插法兰型 | ||||
| 输出功能 | 1 | 带HART协议 | |||
| 2 | 4-20MA | ||||
| 代码 | 附件材质 | |||
| B1 | 管装弯支架 | |||
| B2 | 盘装弯支架 | |||
| B3 | 管装平支架 | |||
| B4 | 特殊支架 | |||
| D1 | 法兰排气/排液阀在上部 | |||
| D2 | 法兰排气/排液阀在下部 | |||
| D3 | 无排气/排液阀（用于煤气等防泄漏型） | |||
| D4 | 尾部排气/排液阀 | |||
| E1 | 普通电缆插头 | |||
| E2 | 防爆电缆插头 | |||
| G1 | 腰型法兰 | |||
| G2 | 焊管接头 | |||
| G3 | 一体化三阀组 | |||
| i | 本安（ExiaIICT5） | |||
| D | 隔爆（ExdIICT5） | |||
| K1 | D.C.200 10CS温度极限：-40－200℃热膨胀系数0.00108cc/cc/℃ | |||
| K2 | D.C.704 39CS温度极限：10－300℃热膨胀系数0.00095cc/cc/℃ | |||
| K3 | 氟油（主要用于氯气等介质） | |||
| L1 | A2-70级碳钢镀锌螺栓 | |||
| L2 | A2-80级316不锈钢螺栓 | |||
| M3 | 数字液晶显示表头 | |||
| N | 防雷击端子 | |||
| Q1 | 用户指定量程范围标定（实际工况下高精度标定） | |||
| Q2 | 用户指定温度范围标定 | |||
| Q3 | 用于特殊场合的清洗（例如禁油清洗） | |||
| Q4 | 用户要求的静压试验数据（仅对差压） | |||
| Q5 | 用户要求的出厂检定报告 | |||
| Q6 | 用户要求的特殊组态 | |||
| V1 | 0型圈（丁腈橡胶） | |||
| V2 | 聚四氟乙烯密封圈 | |||
| V3 | 金属密封环（紫铜） | |||
|
标 准 型 |
防腐材 料 | 结构材料 | ||
| 法兰接头 | 排气/排液阀 | 隔离膜片 | ||
| F12 | 碳钢 | 316 | 316L | |
| F13 | 碳钢 | 哈氏C | 哈氏C-276 | |
| F14 | 碳钢 | 蒙乃氏 | 蒙乃氏K-500 | |
| F15 | 碳钢 | 316L | 钽 | |
| F22 | 316L | 316L | 316L | |
| F23 | 316L | 316L | 哈氏C-276 | |
| F24 | 316L | 316L | 蒙乃尔K-500 | |
| F25 | 316L | 316L | 钽 | |
| F26 | 316L | 316L | 哈B-2 | |
| F33 | 哈氏C | 哈氏C | 哈氏C-276 | |
| F35 | 哈氏C | 哈氏C | 钽 | |
| F44 | 蒙乃尔 | 蒙乃尔 | 蒙乃尔K-500 | |
| F47 | 蒙乃尔 | 蒙乃尔 | 3YC25 | |
| M | 型号 | 1200 | 1300 | 1400 | 1500 | 1600 | 1700 | 1800 | 1900 | 1000 |
| 尺寸（mm） | 54 | 55.6 | 57.2 | 58.4 | 59.2 | |||||
