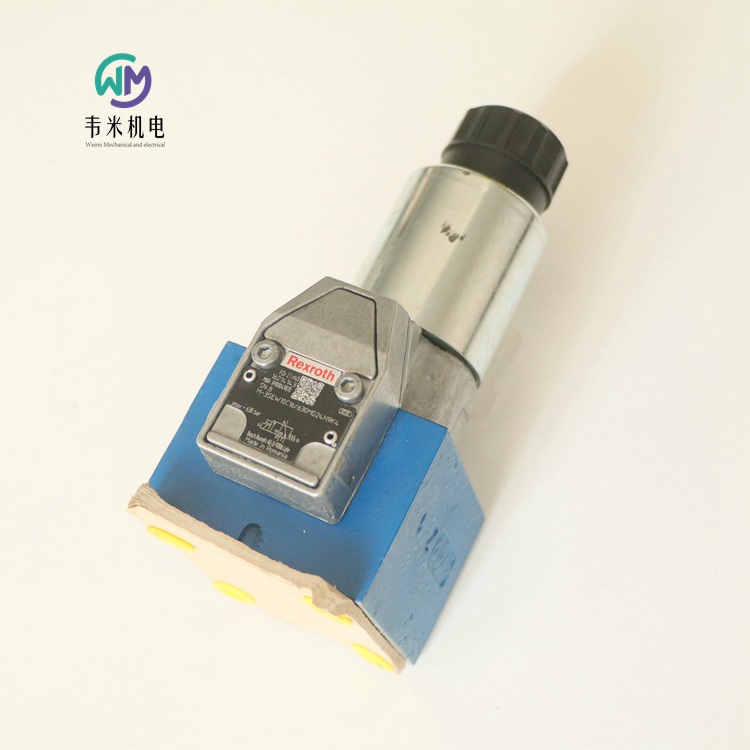

品牌:力士乐REXROTH
名称:电磁球阀
订货号:R900049870
型号:M-3SEW10C16/630MG24N9K4
起订:1个
供应:100个
发货:3天内
力士乐电磁球阀M-3SEW10C16/630MG24N9K4，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！
力士乐REXROTH电磁操作的二位三通和二位四通方向座阀
M-.SEW 10
R900054399 M-3SEW10C15/420MG24N9K4/P
规格 10
组件系列 1X
大工作压力 420 / 630 bar
大流量 40 l/min
特点
电磁操作的直动式方向座阀
油口安装面符合 ISO 4401-05-04-0-05
被截止的接口无泄漏密封
在压力作用下长期闲置后仍能安全地开关
带可拆卸线圈的气隙直流线圈（若为交流电源则必须装有整流器）
电磁线圈可旋转 90°
电气连接作为单个连接
带隐藏的手动应急控制，可选
位置感应开关（无触点），可选
二位三通方向座阀
M-.SEW 型号的方向阀是电磁操作的方向座阀。该阀控制流体的启动、停止和方向。
它主要由壳体、线圈、强化的阀系统以及闭合元件阀芯组成。
基本原理
在初始位置，控制阀芯由弹簧压入阀座，在阀芯位置，由线圈 压入阀座。线圈 的力通过斜手柄和滚珠 施加到两侧密封的阀芯上。两个密封元件之间的腔体连接到油口 P。因此，阀系统根据起动力（线圈或复位弹簧）进行压力补偿。因此，可在不超过 630 bar 的情况下使用阀门。
注意！
二位三通方向座阀具有“阀芯负遮盖”。因此，必须始终连接油口 T。这意味着，在切换过程中（从一个阀座开始打开到另一个阀座关闭）油口 P–A–T 相互连接。然而，此过程在这段时间内即可完成，在几乎所有应用中都无关紧要。
手动应急操作允许在不给线圈通电的情况下切换阀。
注意！
要确保不超过的大流量！如果适用，可插入节流插件来限制流量（请参阅功能说明）。
二位四通方向座阀
通过位于二位三通方向座阀下方称为“Plus-1 板”的叠加阀板，可实现二位四通方向座阀的功能。
Plus-1 板的功能：
初始位置
不操作主阀。弹簧将滚珠保持在阀座 上。油口 P 被堵塞，油口 A 连接到油口 T。除此之外，一条控制油路连接 A 和控制阀芯 的较大区域，因而可卸载至油箱。通过 P 施加的压力会将滚珠推到阀座上。现在，P 连接到 B，并且 A 连接到 T。
过渡位置：
启动主阀时，阀芯克服弹簧移动并被压入阀座。在此期间，将堵塞油口 T，而将 P、A 和 B 短暂连接在一起。
阀芯位置：
P 连接到 A。由于泵压力经由 A 作用在控制阀芯 的较大区域上，滚珠被压入阀座。因此，B 连接到 T，P 连接到 A。Plus-1 板中的滚珠具有“阀芯正遮盖”。
注意！
当使用差动液压缸时，为避免过压，必须将液压缸的环形区域连在 A 处。
节流插件
根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，就需要使用节流插件。
示例：
蓄能器工作，
作为先导控制阀与内部先导控制液压油分流结合使用。
二位三通方向座阀 （参阅功能说明）
节流插件插入到座阀的油口 P 中。
二位四通方向座阀 （参阅功能说明）
节流插件插入到 Plus-1 板的油口 P 中。
单向阀插件
单向阀插件允许流体从 P 自由流向 A，并能够无泄漏阻止从 A 到 P 的流动。
二位三通方向座阀 （参阅功能说明）
单向阀插件插入到座阀的油口 P 中。
二位四通方向座阀 （参阅功能说明）
单向阀插件插入到 Plus-1 板的油口 P 中。
德国力士乐REXROTH电磁球阀订货号和型号：
R900054399 M-3SEW10C15/420MG24N9K4/P
R900049870 M-3SEW10C16/630MG24N9K4
R900075565 M-3SEW10C1X/420MG24N9K4
R900075563 M-3SEW10U1X/420MG24N9K4
博世力士乐减压阀控制和调节部分液压系统中的工作压力，从而影响液压驱动器的功率。
力士乐REXROTH减压阀ZDR6DP2-4X/75YM
R900483786 ZDR6DP2-4X/75YM
R900483786 ZDR6DP2-43/75YM
公称尺寸 6，P2 → P1，机械操作
高性能范围内的工业液压阀。可靠减压至设定值。
滑阀
直动式
压力设置范围 3…75 bar
六角外壳，带保护帽
连接图 ISO 4401-03-02-0-05
大压力 [bar] 350
大体积流量 [l/min] 50
活塞符号 P2 → P1
连接类型 叠加阀板
标称尺寸 6
驱动类型 带机械操作
连接数 4
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 1.4
力士乐REXROTH直动式减压阀
DR10DP
规格 10
组件系列 4X
大工作压力 20 bar
大流量 80 l/min
用于底板安装
油口安装面符合 ISO 578-06-07-0-00
4 个可选调整类型：
旋钮
六角螺纹销和保护帽
带刻度可锁定旋钮
带刻度旋钮
4 个压力等级
带压力计连接
单向阀，可选
防腐蚀设计
DR 0 DP 型阀是一种三通型直动式减压阀，即，可限制次级油路的压力。
它用于限制系统压力。
通过调整类型设置次级压力。
在初始位置时阀门处于打开状态。液压油可以不受限制地从通道 B 流向通道 A。同时，通道 A 中的压力通过控制油路作用于与压缩弹簧相对的柱塞表面。如果通道 A 中的压力超过在压缩弹簧处设定的值，则控制阀芯将移动到控制位置，并使通道 A 中的调定压力保持恒定。
通过控制油路从通道 A 内部提供信号和先导油。
当通道 A 中的压力因作用于执行机构的外力而继续增加时，控制阀芯将继续相对压缩弹簧移动。
这样，通道 A 将经由控制阀芯上的控制边 与通道 T(Y) 相连接。这样一来，大量液压油将流回油箱，压力只能小幅增加。
来自弹簧腔的漏油排泄始终通过通道 T(Y) 在外部实现。
为实现由通道 A 到通道 B 的自由回流，可选择安装单向阀。
压力计连接可实现对次级压力的控制。
力士乐REXROTH直动式减压阀
ZDR10D
规格 10
组件系列 5X
大工作压力 20 bar
大流量 80 l/min
叠加阀
油口安装面符合 ISO 440-05-04-0-05
4 个压力等级
4 个可选调整类型：
旋钮
六角套筒和保护帽
带刻度可锁定旋钮
带刻度旋钮
单向阀，可选（型号“A”）
通道 A、B 或 P 中减压
防腐蚀设计
ZDR 型阀是一种采用叠加阀板设计的直动式减压阀，可限制次级油路的压力。用于降低系统压力。
减压阀主要由壳体、控制阀芯、压缩弹簧、调整类型和可选单向阀组成。
通过调整类型设置次级压力。
型号“A”
在初始位置时阀门处于打开状态。液压油可以不受限制地从通道 A 流向通道 A。同时，通道 A 中的压力通过控制油路 作用于与压缩弹簧相对的柱塞表面。如果通道 A 中的压力超过在压缩弹簧处设定的值，则控制阀芯将相对压缩弹簧移动到控制位置，并使通道 A 中的调定压力保持恒定。
通过控制油路 从通道 A 内部提供控制信号和先导油。
当通道 A 中的压力因作用于执行机构的外力而继续增加时，控制阀芯将继续相对压缩弹簧移动。
这样，通道 A 将经由控制阀芯上的控制边和壳体与油箱（通道 TB）相连接。这样一来，大量液压油将流回油箱，以使压力不再增加。
来自弹簧腔 的漏油排泄始终通过通道 TA 在外部实现。
压力计连接用于控制阀的次级压力。
单向阀可用于实现从通道 A 至 A 的自由回流，但于型号“A”。
型号“P”和“B”
对于型号“P”，减压可在通道 P 内实现。通过从通道 P 内部提供控制信号和先导油。
对于型号“B”，通道 P 中的压力降低，但先导油可从通道 B 中获得。如果方向阀处于阀芯位置 P 至 A，则通道 B 中的压力不得超过设置的次级压力。否则，通道 A 中会出现减压现象。
注意：
在无方向阀的情况下使用时，通道 TA 和 TB 必须相互连接（例如，在盖板中）。
设置方向座阀 NG 0 时，必须使用 HSZ0A078-3X/M00 型叠加阀板（物料号 R900537264）。
德国力士乐REXROTH减压阀订货号和型号：
R900410884 ZDR10DA2-5X/150Y
R900410884 ZDR10DA2-52/150Y
R900410880 ZDR10DP2-56/150YM
R900410876 ZDR10DP2-5X/210YM
力士乐REXROTH减压阀ZDR10DP2-5X/150YM
R900410880
标称尺寸10，P2→P1，机械
高功率范围的工业液压阀。可靠的减压至设定值。
滑阀
直动式
压力调节范围5…150巴
带保护帽的六角形
产品特性
连接类型 ISO 4401-05-04-0-05
压力[bar] 350
体积流量[l/min] 160
活塞符号 P2→P1
连接类型 中间板
标称尺寸 10
操作类型 具有机械操作
连接数 5
开关位置数量 2
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 2.44
力士乐REXROTH减压阀-Z ZDR10DA2-5X/150Y
R900410884
标称尺寸10，A2→A1，机械
高功率范围的工业液压阀。可靠的减压至设定值。
闸阀
直接控制
压力调节范围5…150巴
产品特性
连接图像 ISO 4401-05-04-0-05
压力[bar] 315
体积流量[l/min] 80
活塞符号 A2→A1
连接类型 中间板
标称尺寸 10
操作类型 具有机械操作
连接数 5
开关位置数量 2
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 2.56
力士乐REXROTH减压阀ZDR10DP2-5X/75YM
R900410875
公称尺寸 10，P2 → P1，机械操作
高性能范围内的工业液压阀。可靠减压至设定值。
滑阀
直动式
压力设置范围 2…75 bar
六角外壳，带保护帽
压力 [bar] 350
体积流量 [l/min] 160
活塞符号 P2 → P1
连接类型 叠加阀板
标称通径 10
驱动类型 带机械操作
连接数 5
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 2.48
力士乐REXROTH减压阀
先导式操作
DR系列
尺寸10…32
组件系列5X
工作压力350巴
流量400 l/min
特点
用于底板安装
端口模式符合ISO 5781
用于螺纹连接
作为插装阀
4种调节类型，可选：
旋钮
带六角套筒和保护帽
带刻度的可锁定旋钮
带刻度的旋钮
5个压力额定值
止回阀，可选（仅底板安装）
防腐设计
DR型压力阀是由二次回路控制的先导式减压阀。
减压阀主要由带主阀芯插件的主阀和带调节型的先导控制阀组成。
在静止位置，阀门打开。液压油从通道B经由主滑阀插件无限制地流向通道A。施加在通道A上的压力作用在下部主滑阀侧。同时，压力通过喷嘴施加到主滑阀的弹簧加载侧，并通过通道施加到先导控制阀中的球。它还通过喷嘴、控制管路、止回阀和喷嘴作用在球体上。根据弹簧的设置，将控制滑阀保持在打开位置的阀球前面、通道和弹簧室中会产生压力。
通道B中的液压油可以无限制地通过主滑阀插入件流向通道A，直到通道A中的压力超过弹簧设定的值并打开阀球。控制滑阀向关闭方向移动。
当通道a中的压力与弹簧处设定的压力之间存在平衡状态时，实现所需的减压。从弹簧室返回的先导油总是通过控制管路从外部返回油箱。为了从通道A自由回流到通道B，可以选择性地安装止回阀。压力表连接允许控制通道A中的减压。
安装位置任意
环境温度范围 –30…+50°C（NBR密封；–20…+50°C（FKM密封件）
液压油温度范围 –30+80°C（NBR密封件）；–20…+80°C（FKM密封件）
工作压力 350bar
入口压力 350bar
出口压力 350bar
工作压力范围 10...350bar
粘度范围 10…800mm2/s
容许污染程度液压流体，清洁度等级符合ISO 4406（c）等级20/18/15 2）
德国力士乐REXROTH减压阀订货号和型号：
R900503741 DR10-5-52/200Y
R900594109 DR20-4-52/350YM
R900597233 DR20-5-52/200YM
R900596500 DR30-5-52/200Y
R900597158 DR30-5-52/200YM
力士乐REXROTH减压阀 DR30-5-5X/200YM
R900597158 DR30-5-52/200YM
公称尺寸 30，B → A，机械操作
高性能范围内的工业液压阀。可靠减压至设定值。
滑阀
先导式
连接图 ISO 5781-09-13-0-16
压力 [bar] 350
体积流量 [l/min] 400
活塞符号 B → A
连接类型 板材结构
标称尺寸 30
驱动类型 带机械操作
连接数 2
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封元件 NBR
重量 [kg] 8.441
力士乐REXROTH减压阀 DR30-5-5X/200Y
R900596500 DR30-5-52/200Y
公称尺寸 30，B → A，机械操作
高性能范围内的工业液压阀。可靠减压至设定值。
滑阀
先导式
连接图 ISO 5781-09-13-0-16
压力 [bar] 350
体积流量 [l/min] 400
活塞符号 B → A
连接类型 板材结构
标称尺寸 30
驱动类型 带机械操作
连接数 2
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封元件 NBR
重量 [kg] 8.3
力士乐REXROTH减压阀 DR20-5-5X/200YM
R900597233 DR20-5-52/200YM
公称尺寸 20，B → A，机械操作
高性能范围内的工业液压阀。可靠减压至设定值。
滑阀
先导式
连接图 ISO 5781-08-10-0-16
压力 [bar] 350
体积流量 [l/min] 300
活塞符号 B → A
连接类型 板材结构
标称尺寸 20
驱动类型 带机械操作
连接数 2
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 5.38
力士乐REXROTH减压阀 DR10-5-5X/200Y
R900503741 DR10-5-52/200Y
公称尺寸 10，B → A，机械操作
高性能范围内的工业液压阀。可靠减压至设定值。
滑阀
先导式
连接图 ISO 5781-06-07-0-16
压力 [bar] 350
体积流量 [l/min] 150
活塞符号 B → A
连接类型 板材结构
标称尺寸 10
驱动类型 带机械操作
连接数 2
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 3.68
力士乐REXROTH直动式压力顺序阀
DZ6DP
规格 6
组件系列 5X
大工作压力 315 bar
大流量 60 l/min
用于底板安装
油口安装面，符合 ISO 4401-03-02-0-05（带或不带孔）
5 档压力
4 个可选调整类型：
旋钮
六角螺纹销和保护帽
带刻度可锁定旋钮
带刻度旋钮
单向阀，可选
DZ 6 DP 型阀是一种直动式压力顺序阀。用于与压力相关的次级系统连接。通过调整类型设置顺序压力。
压缩弹簧将控制阀芯保持在它的初始位置，阀是关闭的。通道 P 中的压力通过控制油路施加在与压缩弹簧相对的控制阀芯的阀芯端面上。
当通道 P 中的压力达到压缩弹簧的设置值时，控制阀芯将向左移动，从 P 到 A 的连接被打开。从而连接与通道 A 相连的系统，且通道 P 中不会产生压降。
通过控制油路从通道 P 内部接收控制信号，或者，通过油口 B (X) 从外部接收控制信号。
根据阀的用途，漏油排泄可经油口 T (Y) 外部实现，或经油口 A 内部实现。
注意：
对于内部漏油排泄，设置的开启压力将随通道 A 中的压力而增大。
可选择安装单向阀，以实现液压油由通道 A 到通道 P 的自由回流。
压力计连接可实现对阀门顺序压力的控制。
德国力士乐REXROTH顺序阀订货号和型号：
R900535880 DZ6DP2-54/315XYM
R900481274 DZ6DP1-5X/150Y
R900959696 DZ6DP2-53/315YMV
R900508019 DZ10DP2-4X/75X
力士乐REXROTH直动式压力顺序阀
ZDZ6D
规格 6
组件系列 4X
大工作压力 210 bar
大流量 60 l/min
叠加阀
油口安装面，符合 ISO 4401-03-02-0-05（带或不带孔）
4 个压力等级
4 个可选调整类型：
旋钮
六角螺纹销和保护帽
带刻度可锁定旋钮
带刻度旋钮
单向阀，可选（型号“A”）
ZDZ 型阀是一种采用叠加阀板设计的直动式压力顺序阀。它用于与压力相关的次级系统连接。通过调整类型设置顺序压力。
型号“P”
压缩弹簧将控制阀芯保持在它的初始位置 - 阀门是关闭的。通道 P中的压力通过控制油路 施加在与压缩弹簧相对的控制阀芯的阀芯端面上。
当通道 P2达到压缩弹簧的设定值时，控制阀芯将向左移动，从 P2到 P的连接被打开。从而连接与通道 P1相连的系统，且通道 P2中不会产生压降。
来自弹簧腔的先导油回油始终经由孔流入通道 T(Y) 于外部实现。
压力计连接可实现对阀门顺序压力的控制。
型号“A”
此处，压力顺序在通道 A 中实现。通过从通道 A1内部提供控制信号和先导油。
可选择安装单向阀，以实现液压油由通道 A2到 A1的自由回流。
力士乐REXROTH直动式压力顺序阀
DZ10DP
规格 10
组件系列 4X
大工作压力 210 bar
大流量 80 l/min
用于底板安装
油口安装面符合 ISO 5781-06-07-0-00
4 个压力等级
4 种调整类型：
旋钮
六角螺纹销和保护帽
带刻度可锁定旋钮
带刻度旋钮
带压力计连接
单向阀，可选
DZ 10 DP 型阀是一种直动式压力顺序阀。用于与压力相关的次级系统连接。通过调整类型设置顺序压力。
压缩弹簧将控制阀芯保持在它的初始位置，阀是关闭的。通道 A 中的压力通过控制油路施加在与压缩弹簧相对的控制阀芯的阀芯端面上。
当通道 A 中的压力达到压缩弹簧的设置值时，控制阀芯将向右移动，从 A 到 B 的连接被打开。从而连接与通道 B 相连的系统，且通道 A 中不会产生压降。
通过控制油路从通道 A 内部接收控制信号，或者，通过油口 X 从外部接收控制信号。
根据阀的用途，漏油排泄可经油口 Y 外部实现，或经油口 B 内部实现。
注意！
对于 内部 漏油排泄， 设置的 开启压力将随通道 B 中的压力而 增大 。
可选择安装单向阀，以实现液压油由通道 B 到通道 A 的自由回流。
压力计连接可实现对阀门顺序压力的控制。
力士乐REXROTH直动式压力顺序阀
ZDZ10D
规格 10
组件系列 5X
大工作压力 210 bar
大流量 80 l/min
叠加阀
油口安装面符合 ISO 4401-05-04-0-05
底板（单独订购）
4 个压力等级
4 个可选调整类型：
旋钮
六角螺纹销和保护帽
带刻度可锁定旋钮
带刻度旋钮
带压力计连接
ZDZ 型阀是一种采用叠加阀板设计的直动式压力顺序阀。用于与压力相关的次级系统连接。通过调整类型设置顺序压力。
型号“C”
压缩弹簧将控制阀芯保持在它的初始位置，阀是关闭的。通道 A中的压力通过控制油路 施加在与压缩弹簧相对的控制阀芯的阀芯端面上。
当通道 A2达到压缩弹簧的设置值时，控制阀芯将向左移动，从 A2到 A1的连接被打开。从而连接与 A1相连的系统，且通道 A2中不会产生压降。
来自弹簧腔的漏油回油始终通过通道 T (Y) 于外部实现。
压力计连接可实现对阀门顺序压力的控制。
型号“A”
此处，压力顺序在通道 A 中实现。通过从通道 A1内部提供控制信号和先导油。
型号“P”
通过此型号，压力顺序在通道 P 中实现。通过从通道 P2内部提供控制信号和先导油。
力士乐REXROTH先导式压力顺序阀
DZ
DZ20-2-52/200Y
规格 10 … 32
组件系列 5X
大工作压力 315 bar
大流量 600 l/min
适用于作为预加载、跟踪和切换阀应用
用于底板安装
孔图按 ISO 5781
作为插装阀
4 个压力等级
4 个可选调整类型：
旋钮
六角螺纹销和保护帽
带刻度可锁定旋钮
带刻度旋钮
单向阀，可选
DZ 型阀是一种先导式压力顺序阀。
用于与压力相关的次级系统连接。
压力顺序阀主要由带主阀芯的主阀 和带调整类型及可选单向阀的先导控制阀组成。
根据先导油供油和先导油回油及相应功能，进行了如下区分：
DZ. . -.-5X/… 型预载阀
施加在通道 A 中的压力通过控制油路作用于先导控制阀中的先导阀芯。同时，通道 A 中的压力通过喷嘴作用于主阀芯的弹簧负载侧。如果通道 P 中的压力超过在弹簧处设置的值，则先导阀芯 将顶着弹簧移动。此时主阀芯弹簧负载侧的液压油通过喷嘴、控制边以及控制油路和流入通道 B。因此，在主阀芯处产生了压降。主阀芯向上移动并打开从通道 A 到通道 B 的连接。通道 A 中的压力超出通道 B 中压力的值即为在弹簧处设置的值。在先导阀芯 处发生的泄漏将通过先导控制阀的弹簧腔和控制油路从内部导入到通道 B 中。如果次级油路（通道 B）中的压力超过通道 A 中的压力，则可以选择安装单向阀以实现自由回流。
DZ. . -.-5X/.X… 型预载阀号
大体上，此类阀的功能与 DZ. . -.-5X/… 型阀的功能相对应。但是，对于型号“X”，将通过控制油路 X 从外部提供开启信号。
DZ. . -.-5X/.Y… 型顺序阀型
大体上，此类阀的功能与 DZ. . -.-5X/… 型阀的功能相对应。但是，在型号“Y”中，在先导阀芯处发生的泄漏必须通过油路或卸压导入到油箱中。先导油通过油路导入到通道 B 中。
DZ. . -.-5X/.XY… 型油路阀
大体上，此类阀的功能与 DZ. . -.-5X/… 型阀的功能相对应。但是，对于型号“XY”，将通过控制油路 X从外部提供开启信号。在先导阀芯孔处的先导油和发生的泄漏必须通过油路卸压导入到油箱中。
德国力士乐REXROTH顺序阀订货号和型号：
R900535769 DZ10-1-5X/100Y
R900597547 DZ10-1-5X/200
R900599114 DZ10-1-5X/200Y
R900710220 DZ10-2-5X/50X
R900537692 DZ10-2-5X/50YM
R900502897 DZ10-2-5X/100
R900596755 DZ10-2-52/200
R900596661 DZ10-2-52/200Y
R900552999 DZ10-2-52/200YV
R900518901 DZ20-1-5X/100XY
R900599116 DZ20-1-52/200Y
R900599115 DZ20-1-5X/200YM
R900596858 DZ20-2-5X/200
R900596588 DZ20-2-52/200XY
R900501493 DZ20-2-5X/200X
R900596863 DZ20-2-52/200Y
R900597717 DZ20-2-5X/315XY
R900596906 DZ30-2-52/200
力士乐REXROTH先导式减压阀
DR
规格 10 … 25
组件系列 1X; 4X
大工作压力 315 bar
用于底板安装
孔图按 ISO 5781
用于螺纹连接
作为插装阀
4 个可选调整类型：
旋钮
六角套筒和保护帽
带刻度可锁定旋钮
带刻度旋钮
4 个压力等级
DR 型压力阀是一种先导式减压阀。用于降低系统压力。
它主要由拧入式插装阀（插件）和壳体组成，可以选择带或不带单向阀（底板安装）。
在静止位置时阀门处于打开状态。液压油可以通过主控制阀芯，从入口通道自由流向出口通道。出口通道中的压力通过孔施加于主控制阀芯 的弹簧负载侧。同时，压力通过孔和孔作用于与弹簧相对的主控制阀芯 侧。
如果出口通道中的压力超过弹簧上设定的值，则先导座开启。
液压油从主控制阀芯 的弹簧负载侧，经喷嘴和先导座流入弹簧腔。
主控制阀芯 移至控制位置，并使由弹簧设定的出口通道压力保持恒定。来自弹簧腔 的先导油回油始终通过 Y 油口外部实现。
对于型号“P”的底板安装，可选择安装单向阀，以实现从通道 A 到通道 B 的自由回流。
力士乐REXROTH先导式减压阀
Z3DR10
规格 10
组件系列 1X
大工作压力 350 bar
大流量 120 l/min
叠加阀
油口安装面符合 ISO 4401-05-04-0-05 （标准型号）或 ISO 4401-05-05-0-05 （型号“SO30”）
4 个压力等级，可选
2 种调整类型，可选：
内六角主轴和保护帽
带刻度可锁定旋钮
防腐蚀设计
Z3DR 型阀是一种采用叠加阀板设计的先导式三通减压阀，可限制执行机构的压力。此类阀可用于减小和控制系统压力。
此类阀主要由先导控制阀 和包括主级部分的壳体组成。次级压力通过调整类型设置。
力士乐先导式减压阀的特点是稳定性高且滞后低。
利用型号“MS”可通过测量油口处的压力负载单元对设定的次级压力进行测量和监控（请参阅“尺寸”）。
若执行机构油口 P（A、B）处的次级压力进一步上升到超出设定值，则阀门将会开启回油口 TA (TB) 的第三条管路。这样可防止执行机构通道出现不允许的压力上升。
德国力士乐REXROTH减压阀订货号和型号：
R901435208 Z3DR10VA2-10/200V
R901160168 Z3DR6VP2-10/200MSV
R901418087 Z3DR6VP3-10/315V
力士乐REXROTH先导式减压阀
类型 3DR
特点
-用于减少（P 到 A）和限制（A 到 T）系统压力的阀
-用于底板安装
-油口安装面符合 ISO 4401-07-07-0-05
-符合样本 RC 45056 的底板（单独订购）
-4 个压力等级
-4 个调节元件，可选：
-旋钮
-六角套筒和保护帽
-带刻度可锁定旋钮
-带刻度旋钮
功能
类型 3DR 压力控制阀是用于次级油路的带有溢流阀功能的先导式三通减压阀。它们用于降低系统压力。
减压阀主要由带有控制阀芯的主阀和带有压力调节元件的先导控制阀组成。
在开始位置时，阀是打开的。液压油可以不受任何限制地从通道 P 流向通道 A。通道 A 内的压力是通过孔向压缩弹簧对面的阀芯区域施加的。同时，还通过节流孔向控制阀芯的弹簧负载侧施加压力，以及通过通道向先导控制阀的滚珠施加压力。
根据压缩弹簧的设置，滚珠的上游和管道内建立液压压力，并将控制阀芯保持在打开位置。液压油从通道 P 通过控制阀芯流向通道 A，直到通道 A 中的压力增加到超过压缩弹簧设置的压力值，并提升滚珠。控制阀芯向闭合位置移动。当通道 A 内的压力与压缩弹簧设置的压力值达到平衡时，则达到了所需减小的压力。当作用在执行机构上的外力导致通道 A 内的压力进一步增加时，控制阀芯被进一步压缩压缩弹簧。这样通过控制阀芯上的控制阀口打开了通道 T 和通道 A 之间的连接。排放到油箱的液压油量确保压力不再增加。先导油始终通过先导管路从弹簧腔外泄到油口 Y。务必始终保持先导油以零压力返回油箱。可以使用压力计油口检查通道 A 内的减压。
技术数据
重量 8kg
安装位置 可选
环境温度范围 –30至+50°C
液压
公称压力 315bar
工作压力
油口 P 315bar
油口 A 250bar
油口 Y 单独，无压地到油箱
压力设置 –
小 bar 视流量而定
大 bar 50; 100; 200; 250
流量 220l/min
液压油 符合 DIN 51524 ）的矿物油（HL，HLP）（适用于 NBR 和 FKM 密封件）；符合VDMA 24568 的可快速生物降解液压油（另请参阅RC 90221）；HETG（菜籽油）（适用于 NBR 和 FKM 密封件））；HEPG（聚）（仅适用于 FKM 密封件））；HEES（合成酯）（仅适用于 FKM 密封件））；可应要求提供其它液压油
液压油温度范围
–30 至 +80°C （NBR 密封件）
–20 至 +80°C （FKM 密封件）
粘度范围 10 至 800mm2/s
液压油的允许污染度 - 符合 ISO 4406（c）规定的清洁度等级 等级 20/18/15 （在液压系统中必须遵循规定的组件清洁度等级。有效过滤可防止发生故障，同时还可延长组件使用寿命。））有关过滤器的选择，请参阅样本 RC 50070，RC 50076，RC 50081，RC 50086，RC 50087 和 RC 50088。
德国力士乐REXROTH先导式减压阀订货号和型号：
R900917775 3DR16P5-53/250Y/00M
力士乐REXROTH双单向节流阀
Z2FS6
规格 6
组件系列 4X
大工作压力 315 bar
大流量 80 l/min
叠加阀
油口安装面符合 DIN 24340，形式 A
油口安装面符合 ISO 4401-03-02-0-05（带孔）
用于限制 2 个执行机构油口的主油流量或先导油流量。
4 种调整类型：
带锁紧螺母和保护帽的调节螺钉
带刻度可锁定旋钮? 内六角带刻度主轴? 带刻度旋钮
用于供油或回油节流
Z2FS6型阀是一种采用叠加阀板设计的双单向节流阀。它用于限制一个或两个执行机构油口的主油流量或先导流量。
彼此对称排列的两个单向节流阀可限制一个方向上的流量，同时允许相反方向上的自由回流。
如果是供油节流，则液压油将通过由阀座和节流阀芯形成的节流点，经通道 A1 导入执行机构 A2。节流阀芯可通过调节螺钉进行轴向调节，从而允许调节节流点。
从执行机构 A2流回的液压油沿着节流阀芯的方向相对弹簧移动阀座，从而使液压油通过单向阀不受阻碍地流动。根据安装位置，节流效应可能发生在供油或排放中。
主流量限制 （型号“2Q”）
要调节执行机构的速度（主流量限制），应在方向阀和底板之间安装双单向节流阀。
先导流量限制 （型号“1Q”）
通过先导式方向阀，可使用双单向节流阀来调节切换时间（先导流量限制）。在这种情况下，该阀安装在先导控制阀和主阀之间。
德国力士乐REXROTH节流阀订货号和型号：
R900481621 Z2FS6-2-4X/1Q
R900481621 Z2FS6-2-44/1Q
R900481623 Z2FS6-2-4X/1QV
R900481623 Z2FS6-2-46/1QV
R900481624 Z2FS6-2-43/2QV
R900481624 Z2FS6-2-44/2QV
R900481624 Z2FS6-2-4X/2QV
R900481624 Z2FS6-2-46/2QV
R900581526 Z2FS6A2-4X/1QV
R900427254 Z2FS6A2-4X/2Q
R900582719 Z2FS6-5-44/1QV
R900476838 Z2FS6-5-4X/2QV
R900441810 Z2FS6-7-4X/2QV
博世力士乐的节流阀将液压系统中的流量降低到机械设定值，从而降低液压驱动器的速度。
力士乐节流阀 Z2FS6-2-4X/2QV
R900481624 Z2FS6-2-46/2QV
公称尺寸 6，A1 → A2，B1 → B2 或 A2 → A1，B2 → B1，机械操作
高性能范围内的工业液压阀。将体积流量可靠地节流到设定值。
叠加式
带锁紧螺母的调节螺钉
连接图 ISO 4401-03-02-0-05
大压力 [bar] 350
大体积流量 [l/min] 80
活塞符号 A1 → A2，B1 → B2 或 A2 → A1，B2 → B1
连接类型 叠加阀板
标称尺寸 6
驱动类型 带机械操作
连接数 4
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 1.04
力士乐电磁球阀M-3SEW10C16/630MG24N9K4
