品牌:力士乐REXROTH
名称:电磁阀
订货号:R901391200
型号:4WE10D52/HG24N9K4/M
起订:1个
供应:100个
发货:1天内

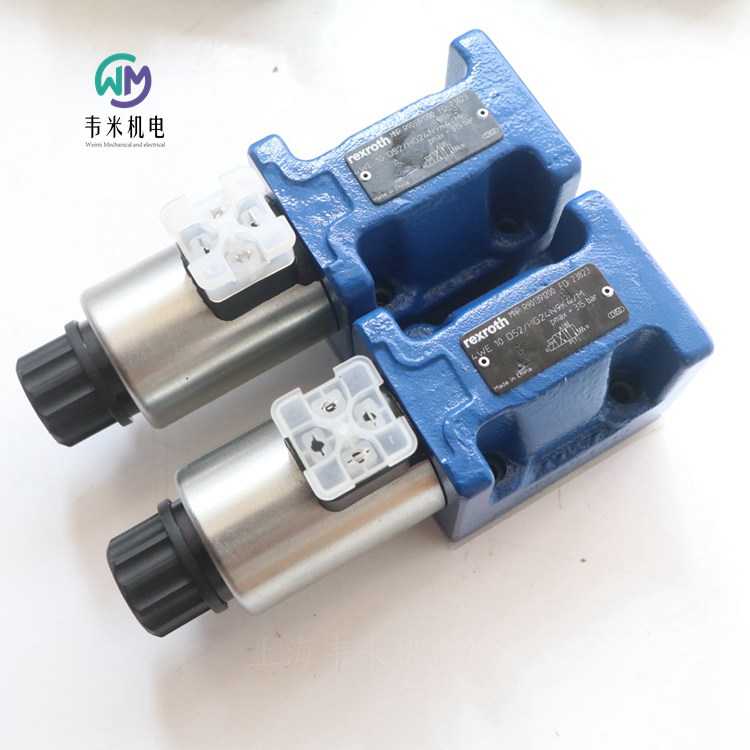

力士乐电磁阀4WE10D52/HG24N9K4/M，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！
力士乐REXROTH带电磁操作的直动式方向滑阀
型号 WE…/H
规格 10
组件系列 5X
工作压力 315 bar [4568 psi]
流量 135 l/min [35.7 US gpm]
三位四通、二位四通或二位三通方向设计
标准线圈
符合 ISO 4401-05-04-0-05 和 NFPA T3.5.1 R2-2002 D05的油口安装面
带可拆卸线圈的湿式插脚直流线圈
电磁线圈可旋转 90°
更换线圈时，不必打开耐压密闭腔体
电气连接作为单个连接
手动应急操作
阀芯位置监控，可选
功能、组成部分
WE 型号的方向阀为电磁线圈操作方向滑阀，可用作电磁组件。该阀控制流体的启动、停止和方向。
这些方向阀的基本构成为壳体、一个或两个电子线圈、控制阀芯和复位弹簧。在断电情况下，控制阀芯由复位弹簧固定在中心位置或
初始位置。
当湿式插脚电子线圈通电时，控制阀芯从静止位置移至所需的端位置。这样即可根据所选阀芯机能释放所需流向。
在关闭电子线圈后，控制阀芯 将被推回至中心位置或初始位置。
手动应急操作可在线圈不通电的情况下手动切换阀门。
要确保正常运行，须注意将线圈的压力腔注满液压油。
技术数据
重量
带一个电磁铁的阀 3.9kg
带两个线圈的阀 4.7kg
安装位置 任意
环境温度范围 -20...+50℃
存储温度范围 -20...+50℃
工作压力
油口A/B/P 315bar
油口T 210bar
流量 135I/min
液压油 HL、HLP、HLPD、HVLP、HVLPD
密封材料 NBR
标准 DIN 51524
液压油温度范围（在阀工作油口处） -20...+80℃
粘度范围 2.8...500mm?/s
液压油的允许污染度 - 符合 ISO 4406 (c) 规定的清洁度等级 等级20/18/15
电压类型 直流电压
额定电压符合 VDE 0580 24V
电压公差（额定电压） ±10%
符合 VDE 0580 的公称功率 38W
占空比 100（S1，符合 VDE 0580）
切换时间
开启 压力变化 5% ms 65 … 150
压力变化 95% ms 100 … 220
关闭 压力变化 5% ms 12 … 50
压力变化 95% ms 48 … 104
切换时间符合ISO 6403
开启 ms 45 … 60
关闭 ms 20 … 30
切换频率 15000 1/h
防护等级符合 DIN EN 60529 IP65
线圈表面温度 120°C
绝缘等级 VDE 0580 F
防护等级符合 VDE 0580 I
电气保护 必须使用带脱扣特性 K（感应负载）的合适保险丝分别保护每个线圈。必须将阀安装到包含在等电位连接中的表面上。
R901391203 4WE10C51/HG24N9K4/M
R901391202 4WE10Y50/HG24N9K4/M
R901391200 4WE10D50/HG24N9K4/M
R901390857 4WE10E50/HG24N9K4/M
R901427832 4WE10G50/HG24N9K4/M
R901401552 4WE10J50/HG24N9K4/M
R901391200 4WE10D51/HG24N9K4/M
R901391200 4WE10D52/HG24N9K4/M
R901390857 4WE10E51/HG24N9K4/M
R901390857 4WE10E52/HG24N9K4/M
R901427832 4WE10G51/HG24N9K4/M
R901427828 4WE10H50/HG24N9K4/M
R901427828 4WE10H51/HG24N9K4/M
R901427828 4WE10H52/HG24N9K4/M
R901401552 4WE10J51/HG24N9K4/M
R901391161 4WE10L50/HG24N9K4/M
力士乐REXROTH比例溢流阀
R901423919 DBETE-6X/100G24K31F1M
公称尺寸 6，P → T，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
提升阀座设计中的比例压力阀
直接驱动
压力额定值100巴
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 DBET（E）
工作压力[bar] 420
流量[l/min] 2.
滑阀符号 P→T
连接类型 底板安装
尺寸 6.
驱动类型 集成电子设备的电气
端口数量 2.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 连接器，7极（6+PE）
电气连接说明 符合EN 175201-804的连接器7极（6+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 1.58
力士乐REXROTH比例溢流阀
R901045242 DBETE-6X/100G24K31F1V
公称尺寸 6，P → T，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
提升阀座设计中的比例压力阀
直接驱动
压力额定值100巴
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 DBET（E）
工作压力[bar] 420
流量[l/min] 2.
滑阀符号 P→T
连接类型 底板安装
尺寸 6.
驱动类型 集成电子设备的电气
端口数量 2.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 连接器，7极（6+PE）
电气连接说明 符合EN 175201-804的连接器7极（6+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 1.88
力士乐REXROTH比例溢流阀
R901064545 DBETE-6X/100YG24K31A1V
公称尺寸 6，P → T，P → Y，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
提升阀座设计中的比例压力阀
直接驱动
压力额定值100巴
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 DBET（E）
工作压力[bar] 420
流量[l/min] 2.
滑阀符号 P→T，P→Y
连接类型 底板安装
尺寸 6.
驱动类型 集成电子设备的电气
端口数量 3.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 连接器，7极（6+PE）
电气连接说明 符合EN 175201-804的连接器7极（6+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 1.56
力士乐REXROTH比例溢流阀
R901150563 DBETE-6X/100YG24K31F1V
公称尺寸 6，P → T，P → Y，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
提升阀座设计中的比例压力阀
直接驱动
压力额定值100巴
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 DBET（E）
工作压力[bar] 420
流量[l/min] 2.
滑阀符号 P→T，P→Y
连接类型 底板安装
尺寸 6.
驱动类型 集成电子设备的电气
端口数量 3.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 连接器，7极（6+PE）
电气连接说明 符合EN 175201-804的连接器7极（6+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 1.59
力士乐REXROTH比例溢流阀
R901093993 DBETE-6X/200G24K31A1M
公称尺寸 6，P → T，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
提升阀座设计中的比例压力阀
直接驱动
压力额定值200巴
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 DBET（E）
工作压力[bar] 420
流量[l/min] 2.
滑阀符号 P→T
连接类型 底板安装
尺寸 6.
驱动类型 集成电子设备的电气
端口数量 2.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 连接器，7极（6+PE）
电气连接说明 符合EN 175201-804的连接器7极（6+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 1.61
力士乐REXROTH比例溢流阀
R901029968 DBETE-6X/200G24K31A1V
公称尺寸 6，P → T，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
提升阀座设计中的比例压力阀
直接驱动
压力额定值200巴
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 DBET（E）
工作压力[bar] 420
流量[l/min] 2.
滑阀符号 P→T
连接类型 底板安装
尺寸 6.
驱动类型 集成电子设备的电气
端口数量 2.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 连接器，7极（6+PE）
电气连接说明 符合EN 175201-804的连接器7极（6+PE）
连接性 模拟，命令值0…10 V
符合性说明 CE–电磁兼容性2014/30/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 1.58
力士乐REXROTH比例溢流阀
R901415729 DBETE-6X/200G24K31F1M
公称尺寸 6，P → T，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
提升阀座设计中的比例压力阀
直接驱动
压力额定值200巴
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 DBET（E）
工作压力[bar] 420
流量[l/min] 2.
滑阀符号 P→T
连接类型 底板安装
尺寸 6.
驱动类型 集成电子设备的电气
端口数量 2.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 连接器，7极（6+PE）
电气连接说明 符合EN 175201-804的连接器7极（6+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 1.6
力士乐REXROTH比例溢流阀
R901045243 DBETE-6X/200G24K31F1V
公称尺寸 6，P → T，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
提升阀座设计中的比例压力阀
直接驱动
压力额定值200巴
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 DBET（E）
工作压力[bar] 420
流量[l/min] 2.
滑阀符号 P→T
连接类型 底板安装
尺寸 6.
驱动类型 集成电子设备的电气
端口数量 2.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 连接器，7极（6+PE）
电气连接说明 符合EN 175201-804的连接器7极（6+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 1.6
力士乐REXROTH比例溢流阀
R901064677 DBETE-6X/200YG24K31A1V
公称尺寸 6，P → T，P → Y，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
提升阀座设计中的比例压力阀
直接驱动
压力额定值200巴
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 DBET（E）
工作压力[bar] 420
流量[l/min] 2.
滑阀符号 P→T，P→Y
连接类型 底板安装
尺寸 6.
驱动类型 集成电子设备的电气
端口数量 3.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 连接器，7极（6+PE）
电气连接说明 符合EN 175201-804的连接器7极（6+PE）
连接性 模拟，命令值0…10 V
符合性说明 CE–电磁兼容性2014/30/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 1.56
力士乐REXROTH比例溢流阀 DBETE-6X/420G24K31F1V
R901121103 DBETE-62/420G24K31F1V
公称尺寸 6，P → T，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。可靠地将压力限制到设定值信号。
压力等级 420 bar
直动式
锥座设计的连续压力阀
连接图 ISO 4401-03-02-0-05
压力 [bar] 420
体积流量 [l/min] 2
活塞符号 P → T
连接类型 板材结构
标称尺寸 6
驱动类型 电气带集成电子元件
连接数 2
开关位置数 2
电源电压 24 VDC
电插头 7 针设备插头 (6 + PE)
电气连接说明 7 针设备插头 (6 + PE)，符合 EN 175201-804
液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 1.601
力士乐REXROTH比例溢流阀 DBETE-6X/50G24K31A1V
R901029966 DBETE-62/50G24K31A1V
公称尺寸 6，P → T，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。可靠地将压力限制到设定值信号。
压力等级 50 bar
直动式
连接图 ISO 4401-03-02-0-05
压力[bar] 420
流量[l/min] 2.
假脱机符号 P→ T
连接类型 底板安装
大小 6
驱动类型 带有集成电子设备的电气
端口数量 2
开关位置数量 2
电源电压 24V直流电
电气连接器 接头7极（6+PE）
电气连接说明 连接器7极（6+PE），符合EN 175201-804
连通性 模拟，命令值0…10 V
符合性说明 CE–电磁兼容性2014/30/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件 FKM
重量[kg] 1.6
力士乐REXROTH比例溢流阀 DBETE-6X/350G24K31A1V
R901029970 DBETE-62/350G24K31A1V
公称尺寸 6，P → T，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。可靠地将压力限制到设定值信号。
压力等级 350 bar
直动式
连接图 ISO 4401-03-02-0-05
压力[bar] 420
流量[l/min] 2
机符号 P→ T
连接类型 底板安装
大小 6
驱动类型 带有集成电子设备的电气
端口数量 2
开关位置数量 2
电源电压 24V直流电
电气连接器 接头7极（6+PE）
电气连接说明 连接器7极（6+PE），符合EN 175201-804
连通性 模拟，命令值0…10 V
符合性说明 CE–电磁兼容性2014/30/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件 FKM
重量[kg] 1.6
力士乐REXROTH比例溢流阀 DBETE-6X/315G24K31A1V
R901029969 DBETE-62/315G24K31A1V
公称尺寸 6，P → T，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。可靠地将压力限制到设定值信号。
压力等级 315 bar
直动式
连接图 ISO 4401-03-02-0-05
压力 [bar] 420
体积流量 [l/min] 2
活塞符号 P → T
连接类型 板式结构
标称尺寸 6
驱动类型 电气带集成电子元件
连接数 2
开关位置数 2
电源电压 24 VDC
电插头 7 针设备插头 (6 + PE)
电气连接说明 7 针设备插头 (6 + PE)，符合 EN 175201-804
连接 模拟，设定值 0 … 10 V
符合性说明 CE - 电磁兼容性 2014/30 / EU
液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 1.601
力士乐REXROTH比例溢流阀 DBETE-6X/200YG24K31A1V
R901064677 DBETE-62/200YG24K31A1V
公称尺寸 6，P → T，P → Y，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。可靠地将压力限制到设定值信号。
压力等级 200 bar
直动式
连接图 ISO 4401-03-02-0-05
压力[bar] 420
流量[l/min] 2
机符号 P→ T、 P→ Y
连接类型 底板安装
大小 6
驱动类型 带有集成电子设备的电气
端口数量 3
开关位置数量 2
电源电压 24V直流电
电气连接器 接头7极（6+PE）
电气连接说明 连接器7极（6+PE），符合EN 175201-804
连通性 模拟，命令值0…10 V
符合性说明 CE–电磁兼容性2014/30/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件 FKM
重量[kg] 1.56
力士乐REXROTH先导式比例减压阀
DRE, DREE
R900932943 DRE6-11/100MG24K4M
0811402055 DRE6X-11/175MG24-8NZ4M
规格 6
组件系列 1X
大工作压力 210 bar
大流量 30 l/min
连接类型 底板安装
油口安装面 ISO 4401-03-02-0-05
安装位置 任意
周围温度范围 -20 … +70℃
存储温度范围 -20 … +80℃
防护等级符合 EN 60529 标准 IP65（如果使用的是适合且正确安装的连接插头。）
符合性 根据 EMC 指令 2014/30/EU 检查 CE EN 61000-6-2 和 EN 61000-6-3
液压油温度范围 -20 … +80℃
粘度范围 15 … 380mm?/s
液压油的大允许污染度，符合 ISO 4406 (c) 规定的清洁度等级 等级 20/18/15
先导流量 0.65l/min
大流量 30l/min
矿物油 HL, HLP
合适的密封材料 NBR, FKM
滞后 ± 2.5%
重复精度 < ± 2%
线性 ± 3.5%
控制值压力特性曲线的制造公差 ± 2-3%
阶跃响应 ≈ 150ms
电源 24VDC
小控制电流 100mA
大控制电流 1600mA
电磁线圈的电阻
20 °C 时的低温值 5Ω
大高温值 7.5Ω
占空比 100
电流消耗 1.5A
外部保险装置 2A. 时间延迟
输入
电压 0 … 10V
电流 4 … 20mA
用于在接口 A（带压力限制装置）中减压
通过比例电磁铁操作
用于底板安装
油口安装面符合 ISO 4401-03-02-0-05
使用外部控制电子元件进行操作时，借助电气调节，设定值压力特性曲线的制造公差较小
接口 A 中的小调定压力
带集成电子元件 (OBE)，可选
符合 EMC 指令 2014/30/EU 的 CE 标准
DRE(E) 型阀门是电控先导式三通减压阀，可以为用电器提供压力限制。该阀门用于降低系统压力。
该阀门基本上由先导控制阀、比例磁铁、带主控制阀芯的主阀构成。
型号 DRE
通过比例磁铁 在通道 A 中根据额定值调整待降低的压力。
使用已卸压的接口 P 时，弹簧将主控制阀芯保持在初始位置。
借此打开 A 至 T 的连接并阻止 P 至 A 的连接。
从接口 P 到环形通道的压力连接。
先导油从孔流向接口 T，通过流量调节器、喷嘴流向先导控制阀，通过节流间隙流向纵向槽和孔。
减压
控制室中先导压力的形成作为设定值的函数。
将主控制阀芯向右移动，液压油从 P 流向 A。
通过通道和喷嘴在弹簧腔的接口 A 中形成用电器压力。
将接口 A 中的压力提升至先导控制阀 的设定压力，这会导致主控制阀芯向左移动。接口 A 中的压力与先导控制阀 的设定压力大致相同。
压力限制
如果接口 A 中的压力超过了先导控制阀 的设定压力，则主控制阀芯继续向左移动。
借此断开从 A 到 T 的连接，并将接口 A 中所生成的压力限制为已设定的设定值。
型号 DREE – 带集成电子元件 (OBE)
这些阀门在功能和结构上都符合 DRE 类型。比例磁铁 上还装有一个配有控制电子元件的外壳 。
通过设备插头连接电源电压和设定值电压或设定值电流。
出厂时通过较小的样本偏差微调设定值压力特性曲线。
力士乐REXROTH比例减压阀
减压阀 DRE6-1X/100MG24K4M
R900932943 DRE6-11/100MG24K4M
公称尺寸 6，P → A，电气带外部放大器，24 V DC
高性能范围内的工业液压阀。可靠地将压力降低到设定值信号。
滑阀
先导式
连接图 ISO 4401-03-02-0-05
压力 [bar] 315
体积流量 [l/min] 30
活塞符号 P → A
连接类型 板材结构
标称尺寸 6
驱动类型 电气带外接电子元件
连接数 3
开关位置数 2
电源电压 24 VDC
电插头 设备插头 3 针 (2 + PE)
电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 1.86
力士乐电磁阀4WE10D52/HG24N9K4/M
