品牌:力士乐REXROTH
名称:电磁阀
订货号:R900909636

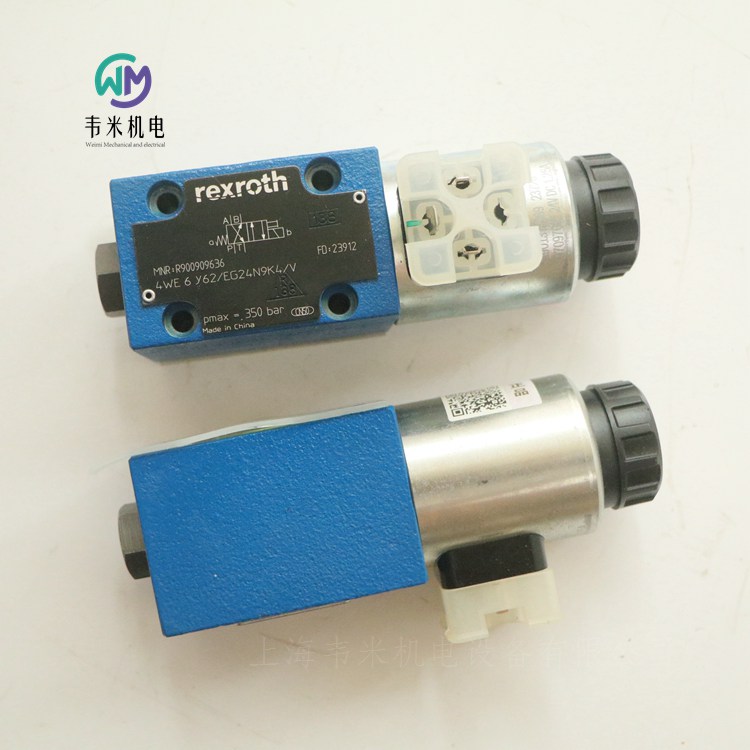

型号:4WE6Y62/EG24N9K4/V
起订:1个
供应:100个
发货:3天内
力士乐电磁方向滑阀4WE6Y62/EG24N9K4/V，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！
力士乐REXROTH电磁阀4WE6Y6X/EG24N9K4/V
R900909636 4WE6Y62/EG24N9K4/V
标称尺寸6，符号Y，带磁铁的电动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
直动式
滑阀
产品特性
连接类型 ISO 4401-03-02-0-05
压力[bar] 350
体积流量[l/min] 70
活塞符号 符号Y
连接类型 板式结构
标称尺寸 6
操作类型 带磁性驱动
连接数 4
开关位置数量 2
电源电压 24伏直流电
电气插头 设备插头3针（2+PE）
电气连接说明 符合EN 175301-803的装置插头3针（2+PE）
压力流体 HLP、HLP、hdd、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件 FKM
重量[kg] 1.461
力士乐REXROTH比例压力控制阀 Z3DREE10VP2-1X/200XLG24K31A1M
R901483246 Z3DREE10VP2-10/200XLG24K31A1M
公称尺寸 10，P2 → P1，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。可靠地将压力降低到设定值信号。
滑阀
先导式
压力等级 200 bar
模拟电子元件
压力 [bar] 350
活塞符号 P2 → P1
连接类型 叠加阀板
标称尺寸 10
驱动类型 电气带集成电子元件
连接数 4
开关位置数 3
电源电压 24 VDC
电插头 7 针设备插头 (6 + PE)
电气连接说明 7 针设备插头 (6 + PE)，符合 EN 175201-804
连接 模拟，设定值 0 … 10 V
符合性说明 CE - 电磁兼容性 2014/30 / EU
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 3.4
力士乐REXROTH带位置反馈的直动式比例溢流阀 (Lvdt AC/AC)
0811402001 DBETBX-10/250G24-37Z4M-38
0811402003 DBETBX-10/180G24-37Z4M
0811402004 DBETBX-10/315G24-37Z4M
DBETBX
规格 6
组件系列 1X
大工作压力 315 bar
额定流量 1 l/min
带有位置反馈的直动式阀门，用于限制系统压力
位置控制，带有强线圈磁力
大压力限制（即使有故障电子元件）
用于底板安装：孔图按 ISO 4401
DBETBX 型比例溢流阀是一种采用锥阀结构的远程控制阀（先导控制阀），可用于无级限制系统压力。它们由位置控制的比例电磁铁启动。
01带位置反馈的直动式比例溢流阀 (Lvdt AC/AC)
DBETB
02油口安装面符合 ISO 4401-03-02-0-05
X
03组件系列 10 ... 19（10 ... 19：安装和连接尺寸不变）- 规格 10
1X
大压力等级
04高 28 bar
28
高 80 bar
80
高 180 bar
180
高 250 bar
250
高为 315 bar
315
电源
05直流电压 24 V
G24
线圈型号（电流）
06大线圈电流 3.7 A
37
电气连接
07连接器符合 DIN 43650-AM2连接插头包括在交付范围内
Z4
密封材料
08 NBR 密封件
M
力士乐REXROTH先导式比例溢流阀
型号DBE6X
通径NG 6
设备系列 1X
工作原理 P=315bar，T=250bar
流量 40l/min
特征
-用于限制系统压力的先导阀(控制油仅在内部)
-可通过线圈电流进行调节，参见特性曲线，技术参数和所选用的电子控制单元
-电磁铁类型Imax=0,8A或者1max=2,5A
-即使当电子控制单元损坏时，也能程度地实现过压保护(线圈电流1>'max)
-用于阀板安装，安装孔符合ISO 4401-03-02-O-94,安装需要单独订购
-符合DIN 4365O-AM2标准的线缆插座，包括在供货范围内–具有斜坡功能和阀调节功能的外部电子控制单元(单独订购)，
型号/结构型式如下
插头，额定值0...+10V或者4...20 mA, RC 30264
模块，额定值O...+10 V,RC 30222
欧标插卡，额定值O...+10 V, RC 30109
概述
DBE6X型比例溢流阀是先导式溢流阀。
锥-座结构型式的内部先导级和滑阀结构型式的主级均在阀体之中。
通过比例电磁铁进行控制。通过衔铁中的节流阀对电磁铁进行减振，以保证动态稳定性。电磁铁的内腔与接口Ⅰ相连，并且充满液压油。
可以通过螺旋塞进行排气。
使用这些阀可以根据线圈电流变化，以无级方式对需要限制的系统压力进行调节。
基本原理
通过电子控制单元确定某个设定值，对系统压力进行调节。电子控制单元根据设定值，利用稳压PWM电流
(PWM一脉冲宽度调制)对线圈线圈进行控制。利用震荡信号对稳压电流进行调制，以保证获得极小的滞后量。
比例电磁铁将电流转变成机械作用力，并通过衔铁挺杆作用于先导级中的主弹簧上。通过供油孔将流量为<0,6 l/min的控制油供应给先导级。
通过锥孔/座孔构造确定压力级。
可提供程度的过压保护∶“pmax"。
如果电子控制单元中出现故障，并且因此失控而超过了线圈电流(1max)，则通过弹簧力来保证实现过压保护。
常规参数
结构型式
先导级 座阀
主级 滑阀
控制 没有位置调节功能的比例电磁铁，外部电气放大器
安装方式 板式连接，NG6安装孔 (ISO 4401-03-02-0-94)
安装位置 任意
环境温度范围 -20...+50℃
重量 2,2kg
抗振强度，试验条件 25g，三维随机振动试验(24小时)
液压参数（使用HLP46的测定值，ü油=40°℃士5°℃)
液压油 符合DIN 51524...535标准的液压油，可根据需要使用其它介质
粘度范围
推荐值 20...100mm?ls
允许值 10...800mm?/s
液压油温度范围 -20...+80℃
液压油的允许污染程度清洁度等级根据ISO 4406 (c) 等级18/16/13)在液压系统中必须严格遵守针对相关部件注明的清洁度。有效进行过滤可防止发生故障，同时可提高部件的寿命。过滤器的选型请参阅产品目录RD 50070、RD 50076和RD 50081。
调节压力（当o=1 l/min) 80-180-315bar
压力（当omin= 1 l/min) 7-8-10bar
过压保护；机械式，例如当线圈电流I>Imax <90-<190-<325bar
工作压力 接口P:315bar
压力 接口T:250bar
控制油流量 大约0,6l/min
流量 40l/min
电气参数相对接通时间 100 ED%
防护等级 IP65，根据DIN 40050和IEC14434/5
电磁铁接线 插座DIN 43650/ISO 4400,M16x1,5 (2P+PE)
配有下列类型电磁铁的阀 0,8A 2,5 A
线圈电流Imax 0,8 A 2,5A
线圈电阻R20 22 3
功耗，当100负荷与工作温度 25VA 30VA
静态/动态参数（所有特性参数均和用于2,5A电磁铁的电气放大器0811 405 079以及用于0,8A电磁铁的0811405081有关。）
滞后量 ≤4%
反向死区 ≤3%
加工公差适用于Pmax ≤10%
执行时间100信号变化 开200/关<250ms
德国力士乐REXROTH先导式比例溢流阀：
0811402041 DBE6X-11/180G24-25NZ4M
0811402044 DBE6X-11/180G24-8NZ4M
力士乐REXROTH直动式比例溢流阀
0811402016 DBETX-10/315G24-8NZ4M
0811402019 DBETX-10/250G24-8NZ4M
0811402017 DBETX-10/180G24-8NZ4M
DBETX
规格 6
组件系列 1X
大工作压力 315 bar
额定流量 1 l/min
大流量 1.5 l/min
底板安装
重量 1.9kg
温度范围 -20 … +50℃
大振动电阻 25 g，所有方向的室内振动测试 (24 h)
建议粘度范围 20 … 100mm?/s
滞后 ≤ 4%
反向死区 ≤ 3%
制造公差 ≤ 10%
驱动时间 开60ms 关70ms
油口安装面符合 ISO 4401-03-02-0-05（但不带孔）
可借助线圈电流调节
线圈变量 Imax = 0.8 A 或 2.5 A
大压力限制（即使有故障电子元件）
带斜坡和阀门调整功能的外部控制电子元件
一般信息
DBETX 型比例溢流阀是阀芯-阀座设计的远程控制阀（先导控制阀）。该阀用于限制系统压力。
通过比例线圈进行操作。
线圈内部与油口 T 连接，注满液压油。
使用该阀门可通过控制电子元件根据线圈电流在尽可能恒定的流量 ≤1 l/min 条件下调整待限制的系统压力。
该阀门基本上由外壳、比例线圈、阀座和阀芯组成。
基本原理
在控制电子元件上预设控制值，用于设置系统压力。电子元件根据控制值借助经调节的 PWM 电流（脉宽调制）控制电磁线圈。比例线圈 将电流转化为机械力，通过衔铁柱塞作用到主弹簧上。阀芯和阀座之间的压缩弹簧确保稳定性和小剩余压力。阀芯上的弹簧力和阀座中的压力在恒定油流 (0.7 - 1 l/min) 时相抵。大压力等级由阀芯/阀座孔配置决定。
大压力限制
在控制电子元件失灵或损坏，并由此导致不可控超出线圈电流 (Imax) 时，大弹簧力对压力限制至关重要。
力士乐REXROTH带感应式位置传感器的先导式比例减压阀
DREB6X
0811402080 DREBE6X-1X/175MG24K31A1M
0811402051 DREB6X-11/175MG24-25Z4M
规格 6
组件系列 1X
大工作压力 315 bar
先导流量 ≈ 0.6 l/min
大流量 40 l/min
安装位置 任意
重量 2.4kg
环境温度范围 -20 … +50℃
液压油温度范围 -20 … +80℃
粘度范围 10 … 800mm?/s
滞后 ≤ 1%
控制值压力特性曲线的制造公差 ≤ 10%
大线圈电流 2.5A
电磁线圈电阻（20 °C 时的低温值） 3Ω
占空比 100
防护等级符合 DIN EN 60529 IP65
用于系统压力减压的先导式阀门，位于执行机构（仅内部先导油供油）
三通型号
可通过线圈电枢位置相对于压缩弹簧调节
位置控制，小滞后 < 1%，驱动时间短
大压力限制（即使有故障电子元件）
用于底板安装：孔图按 ISO 4401
DREB6X 型比例减压阀属于先导式减压阀；其主级为三通型号。先导控制阀（DBV 先导级）具有通过 P 的流量控制的内部先导油供油。操作由作用于弹簧的位置控制比例电磁铁进行。从而实现短驱动时间和小滞后。可通过线圈电流对 A 处压力（执行机构）进行无级设置进而减少对阀门的使用。
力士乐REXROTH先导式比例减压阀，内置有电子控制单元(OBE)和位置反馈器
型号DREBE6X
通径(NG)6
设备系列1X
工作压力P315 bar,T 250 bar
体积流量40 l/min
特征
-具有位置反馈功能和内置式电子控制单元的先导阀，用于降低负载上的系统压力(控制油仅在内部)
-三通型式(P-A/A一T)，Pmin一PT
-可通过衔铁相对于压缩弹簧的位置进行调节
-位置可调，小滞后量<1%，执行时间短，参见技术参数
-即使当电子控制单元损坏时，也能程度地实现过压保护(线圈电流Ⅰ>Imax)
-用于阀板安装，安装孔符合ISO 4401-03-02-O-O5，安装板根据产品目录RC45053(单独订购)
-线缆插座根据DIN 43563-AM6，参见产品目录RD o80o8(单独订购)
-适用于内置式电子控制单元
CE，EMV规范EN 61000-6-2:2002-08和EN 61000-6-3:2002-08均能满足
U=24 Vnom
电气连接6P+PE
控制信号
标准型0...+10 V(A1)
变型4...20 mA (F1)
出厂时已校准阀特性曲线
概述
DREBE6X型比例减压阀为先导型式，主级为三通构造。通过Р将流量经过调节的控制油供应给先导阀(DBV-先导级)。
通过带有内置式电子控制单元的位置可调式比例电磁铁进行控制。使用这些阀可以根据设定值连续调节、降低A(负载)中的压力。
基本原理
通过电子控制单元确定某个设定值，对A中的系统压力进行调节。电子控制单元根据设定值，以克服弹簧力的方式控制电磁铁的位置。比例电磁铁根据弹簧特性曲线进行准确定位。通过流量调节阀,从Р将流量小于0.6 l/min的液压油供应给先导级。
将先导压力与A中的负载压力(外加弹簧力)进行比较和调节。弹簧使得T中的PAmin=P。
提供程度的过压保护
如果电子控制单元中出现故障，并且因此失控而超过了线圈电流(1ax），则主要由弹簧力来实现过压保护。
常规参数
结构型式
先导级 座阀
主级 滑阀
控制 具有位置调节功能的比例电磁阀，OBE
安装方式 板式连接，NG6安装孔 (ISO 4401-03-02-0-05)
安装位置 任意
环境温度范围 -20...+50℃
重量 3.3kg
抗振强度，试验条件 25g，三维随机振动试验(24小时)
液压参数(使用HLP46的测定值，⑧油=40°C士5°C)
液压油 符合DIN 51524...535标准的液压油，可根据需要使用其它介质
粘度范围
推荐值 20...100mm?/s
允许值 10...800mm?/s
液压油温度范围 -20...+70℃
液压油的允许污染程度清洁度等级根据ISO 4406 (c) 等级18/16/13 1
A中的调节压力(当Qmin= 1 Vmin 75 175 310bar
A中的小压力 0(相对)或者T中的压力bar
Р中的小入口压力bar pp=PA+=
工作压力接口P:315bar
压力接口T:250bar(B封闭)
控制油流量 0,6l/min大约(可调)
流量 40l/min
静态/动态参数滞后量 ≤1%调节压力
加工公差 ≤士5%调节压力
执行时间
100信号变化 50ms
10%信号变化 20ms
温度波动 <1%当AT= 40℃
电气参数，集成于阀中的电子控制单元
相对通电持续率 100 ED
防护等级 lP65，根据DIN 40050和IEC14434/5
连接 线缆插座6P+PE,DIN 43563
电源电压 24 V一nom
端子A: 21 V=/40 V=
端子B:0V 波度2V=
功耗 电磁铁45 mm =40 VA
外部保险丝 2,5 AF
输入端，“标准"型A1 差分放大器，R =100 kS
端子D : Ue 0...+10 v
端子E∶ 0V
输入端，类型“mA信号”F1 负载,Rh=200Q
端子D:ID-E 4...20 mA
端子E:lD-E 电流回路Id-e反馈
对应于0V的差分输入电压 D→B E→B 18V
测试信号，类型“标准”A1 LVDT
端子F:UTest 0...+10 V
端子C: 基准电压0V
输入端，类型“mA信号”F1 外部负载200...50o上的LVDT信号4...20 mA
端子F∶IF-c 4...20 mA输出
端子C∶lF-c 电流回路lf-c反馈
推荐使用的电缆 参见插头针脚配置小于20 m 7 x0,75 mm?小于40 m 7 x 1 mm?
德国力士乐REXROTH比例减压阀订货号和型号：
0811402082 DREBE6X-11/75MG24K31A1M
力士乐REXROTH带集成电子元件 (OBE) 和位置反馈的直动式比例溢流阀
DBETBEX
规格 6
组件系列 1X
大工作压力 315 bar
额定流量 1 l/min
重量 2.7kg
安装位置 任意
环境温度范围 -20 … +50℃
占空比 100
防护等级符合 DIN EN 60529 IP65
电源 24V
电源电压范围 40 … 21V
液压油温度范围 -20 … +70℃
滞后 ≤ 0.2%
反向死区 ≤ 0.1%
带有集成电子元件和位置反馈的直动式阀门，用于限制系统压力
可通过线圈电枢位置相对于压缩弹簧调节
位置控制，小滞后 < 0.2%，驱动时间短
大压力限制（即使有故障电子元件）
用于底板安装：孔图按 ISO 4401
DBETBEX 型比例溢流阀是一种采用锥阀结构的远程控制阀（先导控制阀），可用于限制系统压力。它们由位置控制的比例电磁铁启动。此阀门具有驱动时间短和低滞后的特点。
德国力士乐REXROTH比例溢流阀订货号和型号：
0811402070 DBETBEX-10/315G24K31A1M
0811402073 DBETBEX-10/250G24K31A1M
力士乐REXROTH先导式比例溢流阀
R901363276 DBEM10-71/350YG24K4V
DBEM
组件系列 7X
大工作压力 350 bar
用于限制系统压力的先导式阀门
通过比例电磁铁控制
用于底板安装和螺纹连接：油口安装面符合 ISO 6264
大压力限制
阀和控制电子元件都出自同门
外部控制电子元件（单独订购）
功能
DBEM 型阀门属于先导式溢流阀。此类阀用于限制液压系统的工作压力。根据电气控制值的不同，可使用这些阀门对要限制的系统压力进行无级设置。这些阀门的基本构成包括带有主阀心的壳体、具有大压力限制的叠加阀以及比例先导控制阀。
型号 DBEM...
施加在通道 P 中的压力作用于主阀芯 。同时，油口 P 处压力通过带喷嘴的控制油路施加于主阀芯的弹簧负载侧。同时通过连接孔将压力施加到比例先导控制阀的阀架。先导座处液压力可克服比例电磁铁 的控制值相关力。如果液压力超过线圈磁力，先导座将会打开。此时先导油即可通过控制油路流向油口 Y 以及油箱；因此控制油路上的主阀芯处将会产生压降。释放从油口 P 到 T 的连接。主阀芯可控制油口 P 处的设定工作压力。由于液压保护可防止出现不允许的高压值，因此已集成弹簧负载溢流阀。此大压力限制为基于相关压力等级进行的预设值。在阀门工作范围内，弹簧可将阀架 固定于阀座，并且阀芯由此关闭。如果主阀芯弹簧腔处压力超过阀门的大允许调定压力，则阀架将贴紧压缩弹簧，并且与弹簧室的连接将打开。先导油通过油口 Y流入油箱。由于存在控制油路，在主阀芯处产生了压降。释放从油口 P 到 T 的连接。主阀芯控制油口 P 处设定的大工作压力。必要时还可通过调节元件减小预设压力。油口 Y必须从外部管式连接至油箱。需在卸压后连接油箱。可通过油口 X对阀门进行卸载或限制大压力。
力士乐REXROTH带集成电子元件 (OBE) 的先导式比例溢流阀
R901344448 DBEME10-71/315YG24K31A1M
DBEME
组件系列 7x
大工作压力 350 bar
用于限制系统压力的先导式阀门
通过比例电磁铁控制
用于底板安装和螺纹连接：油口安装面符合 ISO 6264
大压力限制
阀和控制电子元件都出自同门
设定值压力特性曲线的制造公差小的集成电子元件 (OBE)
功能
DBEM 型阀门是一种带有集成电子元件 (OBE) 的先导式溢流阀。此类阀用于限制液压系统的工作压力。根据电气控制值的不同，可使用这些阀门对要限制的系统压力进行无级设置。这些阀门的基本构成包括带有主阀心的壳体、具有大压力限制的叠加阀以及比例先导控制阀。在比例电磁铁上，还配备带控制电子元件的壳体。将电源电压和控制值电压施加于连接器。在出厂时已按照非常低的制造公差对控制值压力特性曲线进行了调节。
型号 DBEME...
施加在通道P中的压力作用于主阀芯。同时，油口P处压力通过带喷嘴的控制油路施加于主阀芯的弹簧负载侧。同时通过连接孔将压力施加到比例先导控制阀的阀架。先导座处液压力可克服比例电磁铁的控制值相关力。如果液压力超过线圈磁力，先导座将会打开。此时先导油即可通过控制油路流向油口 Y 以及油箱；因此控制油路上的主阀芯处将会产生压降。释放从油口P到T的连接。主阀芯可控制油口P处的设定工作压力。
由于液压保护可防止出现异常高压值，因此已集成弹簧负载溢流阀。此大压力限制为基于相关压力等级进行的预设值。在阀门工作范围内，弹簧可将阀架固定于阀座，并且阀芯由此关闭。
如果主阀芯弹簧腔处压力超过阀门的大允许调定压力，则阀架将贴紧压缩弹簧，并且与弹簧室的连接将打开。先导油通过油口Y流入油箱。由于存在控制油路，在主阀芯处产生了压降。释放从油口P到T的连接。主阀芯控制油口P处设定的大工作压力。必要时还可通过调节元件减小预设压力。油口Y必须从外部管式连接至油箱。需在卸压后连接油箱。可通过油口X对阀门进行卸载或限制大压力。
德国力士乐REXROTH比例溢流阀订货号和型号：
R901344448 DBEME10-71/315YG24K31A1M
力士乐REXROTH比例溢流阀 DBEME10-7X/315YG24K31A1M
R901344448 DBEME10-71/315YG24K31A1M
规格 10，P → T，集成电子元件，24 V DC
高性能范围内的工业液压阀。对设信号进行可靠的压力释放。
先导式
锥座设计的连续压力阀
压力 [bar] 350
活塞符号 P → T
连接类型 板材结构
标称尺寸 10
驱动类型 电气带集成电子元件
连接数 2
开关位置数 2
电源电压 24 VDC
电插头 7 针设备插头 (6 + PE)
电气连接说明 7 针设备插头 (6 + PE)，符合 EN 175201-804
连接 模拟，设定值 0 … 10 V
符合性说明 CE - 电磁兼容性 2014/30 / EU
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 4.66
力士乐REXROTH直动式比例溢流阀，不带/带集成电子元件（OBE）
型号 DBET 和 DBETE
规格 6
组件系列 6X
工作压力 420 bar
流量 2 l/min
-用于限制系统压力的直动式操作阀
-通过比例线圈起动
-带对中螺纹和可拆卸线圈的比例线圈
-用于底板安装:
底板油口符合 ISO 4401-03-02-0-05 标准
-型号 DBETE 集成电子元件（OBE）:
控制值/压力特性曲线的低制造公差
-型号 DBET 外部控制电子元件
模块化设计的放大器，欧洲板卡格式以及插头式放大器
独立可调的上下斜坡
可微调控制值/压力特性曲线
附件（不包括在供货范围内）
– 符合数据表 RC 45052 的 NG6 型号底板
G 341/01（G1/4），材料编号 R900424447
G 341/60（G3/8），材料编号 R901027119
– 型号 DBET 的外部控制:
模块化设计的模拟放大器 VT-MSPA1-1-1X/V0/…，符合数据表 RC 30223
数字放大器 VT-VSPD-1-2X/V0/.-0-1 采用符合数据表 RC 30523 的欧洲板卡格式
模拟放大器 VT-VSPA1-2-1X/V0/… 采用符合数据表 RC 30115 的欧洲板卡格式
作为插头式放大器的模拟放大器VT-SSPA1-1-1X/V0/0-24，符合数据表 RC 30265 限制：没有对控制值/压力特性曲线，更高滞环及反向死区进行线性化
– 配合连接器
用于 DBET：符合 DIN EN 175301-803 标准，材料标准编号 R901017011
用于 DBETE：符合 DIN EN 175201-804 标准，材料编号 R900021267 或 R900223890
功能
一般表述
类型 DBET 的比例溢流阀属于座阀设计的远程控制阀，用于限制系统压力。通过带对中螺纹和可拆卸线圈的比例线圈进行起动。线圈的内腔与油口 T 或 Y 连接，并装满液压油。这些阀可根据电气控制值对要限制的系统压力进行无级调节。
阀主要由外壳，比例线圈，阀座以及阀芯组成。
基本原理
要调节系统压力，应向控制电子元件提供控制值。根据该控制值，电子元件将电流施加到电磁线圈。比例线圈将电流转换为机械力，机械力通过电枢柱塞作用到阀芯。阀芯被压到阀座上，油口 P 和 T 或 Y 之间的连接关闭。当作用于阀芯上的液压力等于磁力时，阀门通过提起阀芯使其离开阀座来调节设定的压力，从而使液压油从油口 P 流向 T 或 Y。如果控制值为零，控制电子元件仅施加最小控制电流于比例线圈，从而产生最小压力。
型号 DBETE – 带集成电子元件（OBE）
在功能和设计方面，这些阀对应于型号 DBET。另外，在比例线圈上具有带控制电子元件的外壳。 电源和控制值电压施加于组件插头。
在出厂中已按照低制造公差对控制值/压力特性曲线进行了微调。
技术数据
型号 DBET ；DBETE
重量 2.0kg； 2.15
安装位置 可选
存储温度范围 –20 至 +80°C
环境温度范围 °C –20 至 +70°C； –20 至 +50°C
液压（用 HLP 46 测量；?油 = 40 °C ± 5 °C）
工作压力 油口 P 420bar
压力设定 50...420bar
回流压力 油口 T 或 Y 分别施加零压力至油箱
流量 2l/min
液压油 符合 DIN 51524 规定的矿物油（HL，HLP）
液压油温度范围 –20 至 +80°C
粘度范围 20 至 380mm2/s，最优为 30 至 46mm2/s
液压油最大允许污染度 - 符合 ISO 4406(c）规定的清洁度等级 等级 20/18/15 2
滞环 小于压力设定的 4 %
反向死区 小于压力设定的 0.5 %
响应灵敏度 小于压力设定的 0.5 %
线性（流量 0.8 l/min） 设定压力的 ±3 %
控制值/压力特性曲线的容差为 0.8 l/min；增加的压力
控制值为 20% 时 小于压力设定的 ±1.5 %
控制值为 100 % 时 小于压力设定的 ±5 %；小于压力设定的 ±1.5 %
阶跃响应（Tu + Tg）0 → 100 % 及 100 % → 0管路容积 < 20 cm3; qV = 0.8 l/min 80ms（视系统而定！）
电气
线圈小电流 ≤ 100mA
线圈大电流 1600 ± 10 %mA
电磁线圈电阻
20 °C 时的低温值 5.5Ω
高温值 8.05Ω
占空比 100
电气，集成元件（OBE）
电源电压
标称电压 24VDC
下限值 21VDC
上限值 35VDC
电流消耗 ≤ 1.5A
要求的保险丝 2A，慢速熔断
输入
电压 0 至 10V
电流 4 至 20mA
输出 实际电流值 1 mV 1mA
符合 EN 60529 的阀防护类型 IP 65，带安装和锁定配合连接器
电气连接
型号 DBET
配合连接器（黑色）符合 DIN EN 175301-803材料编号 R901017011（另外单独购买）
型号 DBETE
组件插头引脚 触点 接口 “A1” 的引脚 接口 “F1” 的引脚
电源电压 A 24 VDC（u（t）= 21 V 至 35 V）；/最大≤ 1.5 A
B 0 V
实际值参考电位 C 参考触点 F；0 V 参考触点 F；0 V
差分放大器输入 D 0 至 10 V；RI = 100 kΩ 4 至 20 mA；RI = 100 Ω
E 控制值参考电位
测量输出（实际值） F 0 至 1.6 V 实际值（1 mV 1 mA）负载电阻 > 10 kΩ
保护性接地导线 PE 连接至线圈和阀体
符合 DIN EN 175201-804 的配合连接器，电缆截面的焊接触点为 0.5 至1.5 mm2
塑料型号， 材料编号 R900021267（另外单独购买）
金属型号，材料编号 R900223890 （另外单独购买）
电气连接
型号 DBETE 的连接电缆
– 建议：6 线，0.75 或 1 mm2 加保护性接地导线和屏蔽
– 仅在供电侧将屏蔽连接到 PE
– 允许长度为 100 m
电源设备的电源电压取决于供电电缆的长度。
型号 DBETE 的集成电子元件（OBE）
功能
通过连接 A 和 B 为电子元件提供电压。控制值作用于差分放大器连接 D 和 E。
借助于特性曲线生成器，控制值/线圈电流特性曲线被调节到阀，从而对液压中的非线性进行补偿并获得线性控制值/压力特性曲线。
电流调节器调节线圈电流，而不受电磁线圈电阻影响。
比例线圈电子元件的功率级是通过时钟频率大约为 180 Hz 至 400 Hz 的斩波放大器来控制。输出信号为脉宽调制（PWM）
。
至于测试线圈电流，可以在插脚 F(+）和插脚 C(–）之间的插头式连接器上测量与线圈电流成比例的电压。1 mV 对应的线圈电流为 1 mA。
力士乐REXROTH不带集成电子元件 (OBE) 的直动式比例溢流阀
DBET
规格 6
组件系列 6X
大工作压力 420 bar
大流量 2 l/min
直动式阀用于限制系统压力
用比例电磁铁操纵
带对中螺纹和可拆卸线圈的比例电磁铁
用于底板安装：孔图按 ISO 4401
模块化设计的放大器，欧洲板卡格式，并作为插头式放大器
可单独调节的向上和向下的斜坡，控制值压力特性曲线可精细调节
DBET型比例溢流阀是一种采用阀座设计的远程控制阀，可用于限制系统压力。借助带对中螺纹和可拆卸线圈的比例电磁铁进行操作。线圈的内部与油口T或Y连接，并装满液压油。根据电气控制值的不同，可使用这些阀门对要限制的系统压力进行无级设置。阀门主要由壳体、比例电磁铁、阀座和阀架组成。
基本原理
要设置系统压力，需在控制电子元件处控制值。电子元件根据控制值驱动带有电流的电磁线圈。由比例电磁铁将电流转换为机械力，机械力再通过电枢柱塞作用到阀架。将阀架推入阀座并阻塞油口P与T或Y之间的连接。如果阀架上的液压力等于线圈磁力，该阀门通过提升阀架使其离开阀座来控制调定压力，从而使液压油能够从油口P流到T或Y。如果控制值为零，则控制电子元件仅将小控制电流应用于比例电磁铁，并且小调定压力也会得到设置。
德国力士乐REXROTH直动式比例溢流阀订货号和型号：
R901108319 DBET-62/420G24K4V
R901000848 DBET-62/350G24K4V
力士乐REXROTH比例溢流阀 DBET-6X/420G24K4V
R901108319 DBET-62/420G24K4V
公称尺寸 6，P → T，电气带外部放大器，24 V DC
高性能范围内的工业液压阀。可靠地将压力限制到设定值信号。
压力等级 420 bar
直动式
连接图 ISO 4401-03-02-0-05
压力[bar] 420
流量[l/min] 2
机符号 P→ T
连接类型 底板安装
大小 6
驱动类型 带有外部电子设备的电气
端口数量 2
开关位置数量 2
电源电压 24V直流电
电气连接器 接头3极（2+PE）
电气连接说明 连接器3极（2+PE），符合EN 175301-803
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件 FKM
重量[kg] 1.42
力士乐REXROTH带集成电子元件的直动式比例溢流阀
DBETE
规格 6
组件系列 6X
大工作压力 420 bar
大流量 2 l/min
直动式阀用于限制系统压力
用比例电磁铁操纵
带对中螺纹和可拆卸线圈的比例电磁铁
用于底板安装：孔图按 ISO 4401
设定值压力特性曲线的制造公差小
DBETE 型比例溢流阀是一种采用阀座设计和集成电子元件 的远程控制阀，可用于限制系统压力。借助带对中螺纹和可拆卸线圈的比例电磁铁进行操作。线圈的内部与油口T或Y连接，并装满液压油。根据电气控制值的不同，可使用这些阀门对要限制的系统压力进行无级设置。阀门主要由壳体、比例电磁铁、阀座、阀架和集成电子元件组成。将电源电压和控制值电压施加于连接器 。在出厂时已按照非常低的制造公差对控制值压力特性曲线进行了调节。
基本原理
要设置系统压力，需在控制电子元件处控制值。电子元件根据控制值驱动带有电流的电磁线圈。由比例电磁铁将电流转换为机械力，机械力再通过电枢柱塞作用到阀架。将阀架推入阀座并阻塞油口P与T或Y之间的连接。如果阀架上的液压力等于线圈磁力，该阀门通过提升阀架使其离开阀座来控制调定压力，从而使液压油能够从油口P流到T或Y。如果控制值为零，则控制电子元件仅将小控制电流应用于比例电磁铁，并且小调定压力也会得到设置。
型号 DBETE – 带集成电子元件（OBE）
在功能和设计方面，这些阀对应于型号 DBET。另外，在比例线圈上具有带控制电子元件的外壳。 电源和控制值电压施加于组件插头。
在出厂中已按照低制造公差对控制值/压力特性曲线进行了微调。
技术数据
型号 DBETE
重量 2.0kg； 2.15
安装位置 可选
存储温度范围 –20 至 +80°C
环境温度范围 –20 至 +50°C
液压（用 HLP 46 测量；?油 = 40 °C ± 5 °C）
工作压力 油口 P 420bar
压力设定 50...420bar
回流压力 油口 T 或 Y 分别施加零压力至油箱
流量 2l/min
液压油 符合 DIN 51524 规定的矿物油（HL，HLP）
液压油温度范围 –20 至 +80°C
粘度范围 20 至 380mm2/s，最优为 30 至 46mm2/s
液压油最大允许污染度 - 符合 ISO 4406(c）规定的清洁度等级 等级 20/18/15 2
滞环 小于压力设定的 4 %
反向死区 小于压力设定的 0.5 %
响应灵敏度 小于压力设定的 0.5 %
线性（流量 0.8 l/min） 设定压力的 ±3 %
控制值/压力特性曲线的容差为 0.8 l/min；增加的压力
控制值为 20% 时 小于压力设定的 ±1.5 %
控制值为 100 % 时 小于压力设定的 ±1.5 %
阶跃响应（Tu + Tg）0 → 100 % 及 100 % → 0管路容积 < 20 cm3; qV = 0.8 l/min 80ms（视系统而定！）
电气
线圈小电流 ≤ 100mA
线圈大电流 1600 ± 10 %mA
电磁线圈电阻
20 °C 时的低温值 5.5Ω
高温值 8.05Ω
占空比 100
电气，集成元件（OBE）
电源电压
标称电压 24VDC
下限值 21VDC
上限值 35VDC
电流消耗 ≤ 1.5A
要求的保险丝 2A，慢速熔断
输入
电压 0 至 10V
电流 4 至 20mA
输出 实际电流值 1 mV 1mA
符合 EN 60529 的阀防护类型 IP 65，带安装和锁定配合连接器
型号 DBETE
组件插头引脚 触点 接口 “A1” 的引脚 接口 “F1” 的引脚
电源电压 A 24 VDC（u（t）= 21 V 至 35 V）；/最大≤ 1.5 A
B 0 V
实际值参考电位 C 参考触点 F；0 V 参考触点 F；0 V
差分放大器输入 D 0 至 10 V；RI = 100 kΩ 4 至 20 mA；RI = 100 Ω
E 控制值参考电位
测量输出（实际值） F 0 至 1.6 V 实际值（1 mV 1 mA）负载电阻 > 10 kΩ
保护性接地导线 PE 连接至线圈和阀体
符合 DIN EN 175201-804 的配合连接器，电缆截面的焊接触点为 0.5 至1.5 mm2
塑料型号， 材料编号 R900021267（另外单独购买）
金属型号，材料编号 R900223890 （另外单独购买）
电气连接
型号 DBETE 的连接电缆
– 建议：6 线，0.75 或 1 mm2 加保护性接地导线和屏蔽
– 仅在供电侧将屏蔽连接到 PE
– 允许长度为 100 m
电源设备的电源电压取决于供电电缆的长度。
型号 DBETE 的集成电子元件（OBE）
功能
通过连接 A 和 B 为电子元件提供电压。控制值作用于差分放大器连接 D 和 E。
借助于特性曲线生成器，控制值/线圈电流特性曲线被调节到阀，从而对液压中的非线性进行补偿并获得线性控制值/压力特性曲线。
电流调节器调节线圈电流，而不受电磁线圈电阻影响。
比例线圈电子元件的功率级是通过时钟频率大约为 180 Hz 至 400 Hz 的斩波放大器来控制。输出信号为脉宽调制（PWM）。
至于测试线圈电流，可以在插脚 F(+）和插脚 C(–）之间的插头式连接器上测量与线圈电流成比例的电压。1 mV 对应的线圈电流为 1 mA。
德国力士乐REXROTH直动式比例溢流阀订货号和型号：
R901029966 DBETE-62/50G24K31A1V
R901064677 DBETE-62/200YG24K31A1V
R901029969 DBETE-62/315G24K31A1V
R901029970 DBETE-62/350G24K31A1V
R901045246 DBETE-62/315G24K31F1V
R901121103 DBETE-62/420G24K31F1V
力士乐REXROTH比例溢流阀
R901029967 DBETE-6X/100G24K31A1V
公称尺寸 6，P → T，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
提升阀座设计中的比例压力阀
直接驱动
压力额定值100巴
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 DBET（E）
工作压力[bar] 420
流量[l/min] 2.
滑阀符号 P→T
连接类型 底板安装
尺寸 6.
驱动类型 集成电子设备的电气
端口数量 2.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 连接器，7极（6+PE）
电气连接说明 符合EN 175201-804的连接器7极（6+PE）
连接性 模拟，命令值0…10 V
符合性说明 CE–电磁兼容性2014/30/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 1.6
力士乐电磁方向滑阀4WE6Y62/EG24N9K4/V
