品牌:力士乐REXROTH
名称:伺服阀
订货号:R900931560
型号:4WS2EM16-25/150B12ET315K8DM
起订:1个
供应:10个
发货:80天内

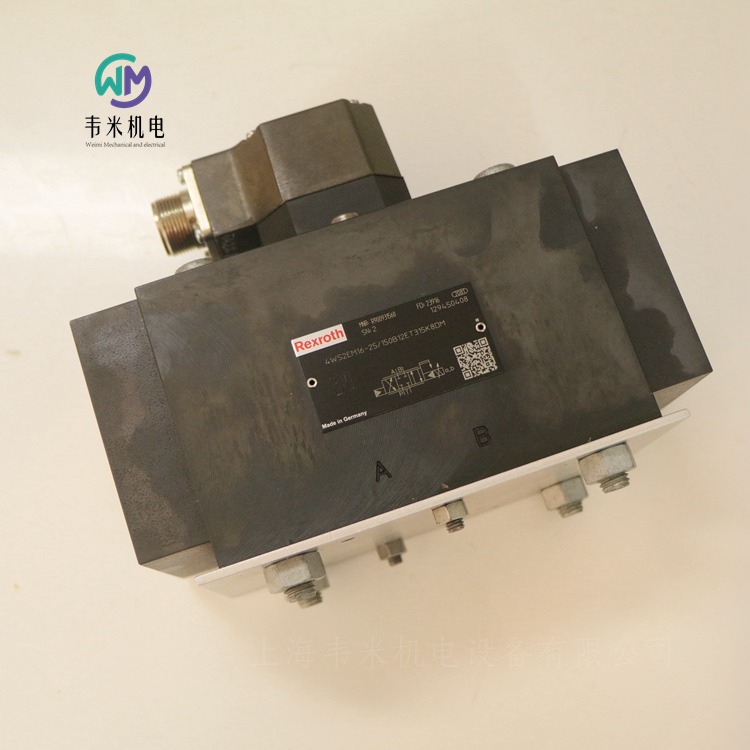

REXROTH伺服阀R900931560 4WS2EM16-25/150B12ET315K8DM，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！
力士乐REXROTH四通型号的方向伺服阀
4WS.2E...
规格 10
组件系列 5X
大工作压力 315 bar
大流量 180 l/min
用于控制位置、力、压力或速率的阀
带机械反馈或机械和电气反馈的二级伺服阀
第 1 级喷嘴/挡板放大器
用于底板安装：孔图按 ISO 4401
干燥的控制电机，液压液不得弄脏电磁铁间隙
也用作 3 通结构
无磨损控制阀芯复位元件
在外部控制或通过集成电子元件 (OBE) 控制
阀和集成控制电子元件已进行调节和测试
带液动力补偿的控制阀芯
中心固定的控制阀套，因此对温度和压力的敏感性很低
控制阀套上的压力腔带有间隙密封，因此无密封圈磨损
第 1 级的过滤器可从外部自由检修
产品说明
4WS(E)2EM10-5X/...
4WS(E)2EM10-5X 型阀门是电动操作的 2 级伺服方向阀。它们主要用于控制位置、力和速率。
这些阀门由机电转换器（力矩马达）、液压放大器（原理：喷嘴挡板）和套筒（第二级）中的控制阀芯（通过机械反馈连接到力矩马达）组成。
力矩马达线圈上的电气输入信号通过磁体产生作用于电枢的力，并与弹性管 一起产生扭矩。这导致通过螺栓连接到弹性管的挡板从两个控制喷嘴之间的中心位置移开，并且在控制阀芯的前侧产生压差。该压差导致控制阀芯改变位置，并导致压力油口连接一个执行机构油口，同时，另一个执行机构油口连接到回流油口。
控制阀芯通过弯曲弹簧（机械反馈）连接到挡板或力矩马达。控制阀芯的位置将改变，直到弯曲弹簧的反馈扭矩和力矩马达的电磁扭矩达到平衡并且喷嘴挡板系统的压差变为零。
因此，控制阀芯的行程和伺服阀的流量是与电气输入信号成比例来控制的。必须注意的是，流量取决于阀压降。
外部控制电子元件，4WS2EM10-5X/... 型（单独订购）
外部控制电子元件（伺服放大器）操作阀门并放大模拟输入信号（控制值），以便通过输出信号以流量控制形式驱动伺服阀。
集成控制电子元件，4WSE2EM10-5X/... 型和 4WSE2ED10-5X/... 型
要放大模拟输入信号，需集成特别针对此阀类型进行过调整的控制电子元件 (10)。它们与力矩马达盖帽相连接。阀零位可以通过可从外部检修的电位计进行调整。
4WSE2ED10-5X/...
对于通过复位弹簧的机械控制，此类型的阀门还配备有电气阀芯位置检测和控制装置。控制阀芯位置由感应式位置传感器确定。由集成控制电子元件将位置传感器信号与控制值相比较。任何可能的控制偏差都进行电气放大，并且作为控制信号馈送到力矩马达。具有附加电气反馈时，与纯机械型号相比，电气控制器放大率可在较小信号范围内达到较高动态值。另外提供的机械反馈可确保在电源故障时，阀芯位于零范围内。
阀门仅与集成控制电子元件配合使用。阀零位可以通过可从外部检修的电位计进行调整。
注意：更改零电位可能导致系统损坏，故只能由的人员执行。
德国力士乐REXROTH伺服阀订货号和型号：
R901066145 4WS2EM10-5X/75B11ET315K8DV
R901066145 4WS2EM10-52/75B11ET315K8DV
R901065784 4WS2EM10-52/20B11ET315K8DV
R900956874 4WS2EM10-52/30B11ET315K31DV
R900949285 4WS2EM10-52/30B11ET315K31EV
R901020256 4WS2EM10-52/60B11ET315K8DV
R900243941 4WS2EM10-52/75B11ET315K31DV
R900956598 4WS2EM10-5X/75B11T315K31DV
R900956128 4WS2EM10-5X/10B11ET315K31EV
R900781091 4WS2EM10-5X/30B11ET315K31BV
R901043430 4WS2EM10-5X/30B11ET315K8
R901237664 4WS2EM10-5X/90B11XNT210K31EV-102
R900750593 4WS2EM10-5X/10B11ET315K8BV
R900909297 4WS2EM10-5X/45B11ET315K31EV
R900931560 4WS2EM16-25/150B12ET315K8DM
力士乐REXROTH节流反弹阀 Z2FS16-8-3X/S
R900459203 Z2FS16-8-31/S
公称尺寸 16，A1 → A2，B1 → B2 或 A2 → A1，B2 → B1，机械操作
高性能范围内的工业液压阀。将体积流量可靠地节流到设定值。
内六角主轴
直动式
连接图 ISO 4401-07-07-0-05
压力 [bar] 350
体积流量 [l/min] 250
活塞符号 A1 → A2、B1 → B2 或 A2 → A1、B2 → B1
连接类型 叠加阀板
标称尺寸 16
驱动类型 带机械操作
连接数 4
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 4.42
力士乐REXROTH单向节流阀
Z2FS22
规格 25
组件系列 3X
大工作压力 350 bar
大流量 360 l/min
叠加阀
油口安装面符合 ISO 4401-08-08-0-05
用于一个或两个执行元件接口的主流量或控制流量的限制
调节方式： 调节杆带内六角孔
用于供油或回油节流
防腐蚀设计
Z2FS22型阀是一种采用叠加阀板设计的单向节流阀。它用于限制一个或两个执行机构油口的流量。
对称排列的两个单向节流阀可限制一个方向上的流量（通过可调节节流阀芯），同时允许相反方向上的自由回流。
如果是供油节流，液压油将通过节流点，经通道 A1导入执行机构 A2。节流阀芯可通过主轴进行轴向调节，从而允许调节节流点。
同时，通道 A1中的液压油通过孔导入到活塞侧。主动压力和弹簧力使节流阀芯保持在节流位置。
从执行机构 B2流回的液压油移动节流阀芯，从而使液压油通过单向阀不受阻碍地流动。根据型号（“S”或“S2”），节流效应可能发生在供油或排放中。
流量限制
要调节执行机构的速度，应在方向阀和底板之间安装单向节流阀。
德国力士乐REXROTH节流阀订货号和型号：
R900443176 Z2FS22-8-31/S2
R900340002 Z2FS22B8-3X/S2
R971893675 Z2FS22-3X/S2
R900456783 Z2FS22-8-3X/S
R900468786 Z2FS22-8-3X/S2V
博世力士乐的节流阀将液压系统中的流量降低到机械设定值，从而降低液压驱动器的速度。
力士乐REXROTH节流反弹阀 Z2FS22-8-3X/S2
R900443176
公称尺寸 25，A1 → A2，B1 → B2 或 A2 → A1，B2 → B1，机械操作
高性能范围内的工业液压阀。将体积流量可靠地节流到设定值。
内六角主轴
直动式
连接图 ISO 4401-08-08-0-05
大压力 [bar] 350
大体积流量 [l/min] 360
活塞符号 A1 → A2，B1 → B2 或 A2 → A1，B2 → B1
连接类型 叠加阀板
标称尺寸 25
驱动类型 带机械操作
连接数 4
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 6.841
力士乐REXROTH二通流量控制阀
2FRM6B
规格 6通径
重量 1.3kg
安装位置 任意
组件系列 3X
大流量 32 l/min
周围温度范围 -20 … +50℃
大工作压力 315bar
小压差 6 … 14bar
液压油温度范围 -20 … +80℃
粘度范围 10 … 800mm?/s
油口安装面符合 DIN 24340 形式 A
底板（单独订购）
单向阀，可选
2 种调整类型，可选：
-带刻度旋钮
-带刻度可锁定旋钮
一般信息
2FRM 型流量控制阀是一种二通流量控制阀。
它用于保持流量稳定，而不受压力和温度的影响。
这种阀的基本构成为壳体、旋钮、节流孔衬套、压力补偿器和可选的单向阀。
2FRM 6 B…MV
型流量控制阀（不带 外部闭合， 不带 单向阀）
从通道 A 到通道 B 的流量在节流点处节流。节流剖面通过转动旋钮 进行设置。为确保通道 B 的流量保持稳定而不受压力的影响，在节流点的下游安装了一个压力补偿器。
没有流量流经阀门时，压缩弹簧会向下按压力补偿器至其停止点，使压力补偿器保持在打开位置。有液压油流经阀门时，作用于通道 A 的压力会通过节流孔给压力补偿器施加一个力。
压力补偿器将进入控制位置，直到各个力实现平衡。当通道 A 的压力上升时，压力补偿器会朝闭合方向移动，直到各个力再次达到平衡。正是压力补偿器的这种持续的补偿动作才使系统获得了稳定的流量。
为了通过阀门控制两个方向上的流量，可以在此流量控制阀下安装一个 Z4S 6 型整流器叠加阀板。
德国力士乐REXROTH流量控制阀订货号和型号：
R900205577 2FRM6B36-3X/0,2QMV
R900205509 2FRM6B36-3X/10QRV
R900205514 2FRM6B36-3X/32QMV
R900209927 2FRM6B76-34/10QRV
R900205521 2FRM6B76-3X/16QMV
R900205523 2FRM6B76-3X/25QMV
R900205510 2FRM6B36-3X/16QMV
R900216559 2FRM6A76-3X/16QMV
R900205512 2FRM6B36-3X/25QMV
R900986124 2FRM6A36-3X/32QMV
R900205517 2FRM6B36-3X/3QRV
R900205515 2FRM6B36-33/32QRV
R900205519 2FRM6B36-32/6QRV
R900205511 2FRM6B36-33/16QRV
R900205513 2FRM6B36-32/25QRV
R900205508 2FRM6B36-3X/10QMV
力士乐REXROTH二通流量控制阀
2FRM
组件系列 3X
规格 10通径 16通径
重量 5.6kg 11.3kg
温度范围 -20 … +80°C
大工作压力 315 bar
小压差 3 … 7bar 5 … 12bar
大流量 160 l/min
粘度范围 10 … 800mm?/s
用于底板安装
油口安装面符合 DIN 24340 形式 G 和 ISO 6263
机械起动
压力补偿器行程限制，可选
启动跃变降低
通过流向调整板在双向上调速
2FRM 型流量控制阀是一种二通流量控制阀。它们用于保持流量稳定，通常不受压力和温度的影响。
通常，阀由壳体、节流孔衬套、带有可选行程限制 的压力补偿器、单向阀、型号 2FRM 中的调节元件及齿轮活塞传动装置和方向阀组成。从通道 A 到通道 B 的流量在节流点处节流。在型号 2FRM 中，节流剖面可通过机械转动调节元件上的曲线螺栓进行设置。速率可通过单向节流阀进行设置。为固定所需的调节范围，在齿轮活塞传动装置的两侧配备可调行程限制。含有上游压力补偿器，以确保流量在节流点处不受压力影响且保持稳定。
由于节流点采用了节流孔设计，因此不会受到温度的影响。
通过单向阀实现从通道 B 到通道 A 的自由回流。
调节流量只能从通道 A 流向 B。
为了在两个方向上控制流量，可在流量控制阀下安装一个 Z4S 型整流器叠加阀板。
德国力士乐REXROTH流量控制阀订货号和型号：
R900424887 2FRM10-31/10L
R900423261 2FRM10-31/50LB
R900423261 2FRM10-3X/50LB
R900424902 2FRM16-32/160LB
R900423251 2FRM10-3X/16L
R900420286 2FRM10-3X/50L
R900424905 2FRM16-3X/100L
力士乐REXROTH流量控制阀2FRM10-3X/10L
R900424887 2FRM10-31/10L
标称尺寸10，A→B，B→A，机械操作
高功率范围的工业液压阀。将体积流量可靠地调节到设定值。
直动式
无压力刻度行程限制
带刻度的可锁定表盘
产品特性
连接类型 ISO 6263-06-03-*-13
压力[bar] 315
体积流量[l/min] 10
活塞符号 A→B，B→A
连接类型 板式结构
标称尺寸 10
操作类型 具有机械操作
连接数 2
开关位置数量 2
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 3.350
力士乐REXROTH比例流量控制阀 2FRE6B-2X/25QK4MV
R900937870 2FRE6B-22/25QK4MV
规格 6，A → B，外接放大器，24 V DC
高性能范围内的工业液压阀。基于设定值信号的可靠油体积流量控制。
滑阀
先导式
连接图 ISO 4401-03-02-0-05
压力 [bar] 210
体积流量 [l/min] 25
活塞符号 A → B
连接类型 板材结构
标称尺寸 6
驱动类型 电气带外接电子元件
连接数 2
开关位置数 2
电源电压 24 VDC
电插头 设备插头 3 针 (2 + PE)
电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封元件 FKM
重量 [kg] 2.08
力士乐REXROTH隔膜式蓄能器
HAD
组件系列 1X 和 2X
公称容量 0.075 … 3.5 l
大工作压力 250 bar
整体结构 隔膜式蓄能器
安装位置 任意，好是底部的液压油接头插口
安装类型 用夹具或通过管接头焊接
温度范围 -15 … +65℃
管路连接 内螺纹
液压油 符合 DIN 51524 的液压油
液压蓄能器的主要任务之一是接收液压系统一定量的加压液体，并在需要时将其返回到系统中。
当液体被加压时，对液压蓄能器的处理类似于压力容器，且必须在考虑安装国家或地区的验收标准的情况下针对其大工作过压进行设计。
在大多数液压系统中，均使用具有分隔元件的液压/气动（充气）蓄能器。
皮囊式蓄能器、柱塞式蓄能器和隔膜式蓄能器之间的区别在于分隔元件的类型。
液压蓄能器基本上由液压油部分、气体部分以及一个气密分隔元件构成。液压油部分与液压油路相连。压力增加时，气体被压缩，液体进入液压蓄能器。压力下降时，压缩气体膨胀，将积聚的液压油排入油路。
隔膜式蓄能器
隔膜式蓄能器包括一个钢制耐压容器，该容器通常为球形或圆柱形。蓄能器内部有分隔元件，即由弹性、柔性材料（弹性材料）制成的薄膜，带有关闭按钮 和保护塞。它们对应于指令 97/23/EC。
应用
液压/气动蓄能器存在多种应用：
为了节省间歇操作系统中的泵驱动功率而进行的能量存储。
用于紧急情况的能量储备，例如液压泵发生故障时。
补偿泄漏损失。
发生周期振动时吸收冲击和振动。
在压力和温度变化时补偿体积。
车辆的悬挂系统元件。
吸收机械冲击。
工作模式
液压油几乎都是不能压缩的，因此不能存储压力能。力士乐液压/气动蓄能器使用了气体的可压缩性存储液压油。只能使用惰性气体。通常使用 4.0 级的“”。
安装条件
充气压力
隔膜式蓄能器通常在交付时处于运行准备状态。充注压力（p0）刻在蓄能器壳体上。
充气
液压气动蓄能器只能加注4.0级，含量为99.99 vol.%。
容许工作温度
在“标准版本”中，力士乐油气蓄能器适用于-15+80°C。
安装位置
隔膜式蓄能器可安装在任何安装位置。
在气阀上方，必须为测试和充电装置提供200 mm的安装空间。
安装
安装蓄能器时，确保安全吸收可能的力，例如特定于该应用的振动或加速度产生的力。当使用多个安装点时，应避免由操作、弹性变形或温度膨胀引起的应力。
重要注意事项
预期用途
力士乐隔膜式蓄能器-1X/2X用于在固定机械工程和工厂建设中设置液压驱动系统。
隔膜式蓄能器必须使用安装元件安全、地固定在机器或系统上。紧固旨在保持油口无张力。特别是，不得向油口施加张力或静态或动态惯性力。
在选择合适的安装点时，应考虑支撑结构的热膨胀和来自环境的振动。
油气蓄能器安全说明
机器终用户需要附上机器或系统的操作说明RE 50150-B以及大于1升容器的CE符合性声明。
液压系统中液压气动蓄能器的一般信息可在DIN EN ISO 4413中找到。
安全设备
注意事项：
根据压力设备指令2014/68/EU，必须确保液压气动蓄能器不会在允许范围外运行。
为了不超过大工作压力，根据数据表50131，博世力士乐建议使用ABZSS型蓄能器切断块。
德国力士乐REXROTH蓄能器订货号和型号：
0531602573 HAD0,7-180-1X/50G04A-1N111-BA
0531602574 HAD0,7-180-1X/30G04E-1N111-BA
0531602671 HAD0,7-250-1X/50G04C-1E111-BA
0531600601 HAD0,16-250-1X/50Z06F-1N111-BA
0531601533 HAD0,35-160-1X/0F08A-2N111-USA
R901395926 HAD2,8-250-2X/50Z08C-1E111-CE
R901395909 HAD2,8-250-2X/0Z08C-1N111-CE
R901395911 HAD2,8-250-2X/100Z08C-1N111-CE
R901264261 HAD0,7-211-1X/0G04E-1E111-BA
0531612512 HAD1,0-200-1X/50G04C-1E111-BA
0531603405 HAD1,4-140-1X/45Z06C-1N111-CE
0531802506 HAD0,7-210-1X/130G04C-1N111-BA
0531602564 HAD0,7-180-1X/70Z06A-1N111-BA
0531602604 HAD0,7-250-1X/70Z06A-1N111-BA
R901164368 HAD1,4-140-1X/2G04E-1N111-CE
R901463746 HAD1,4-250-1X/0G04C-1N111-CE
R901395958 HAD3,5-250-2X/0G05E5-1N111-CE
R901164372 HAD2,0-250-1X/2G05E5-1N111-CE
R901359266 HAD0,075-250-1X/0G04C-1N111-BA
通过循环运动，液压蓄能器可以减少安装功率，从而提高能源效率。我们结构良好的气囊和膜式蓄能器产品组合满足各种尺寸和所有应用的系统要求。
力士乐REXROTH隔膜式蓄能器用于缓冲冲击和振动，或液压系统中的漏油或体积补偿。在我们包含所有常见型号容器和连接的广泛产品选择中，您将找到适用于农业和采掘技术以及工业应用种许多应用情况的合适解决方案。
力士乐REXROTH蓄能器 HAD0,075-250-1X/0G04C-1N111-BA
R901359266
薄膜式蓄能器，容量 0.075 升，压力 250 bar，适用于移动和工业应用
薄膜式蓄能器，根据 PED 2014/68/EU 第 4 条第 3 段：不需要 CE 证书。用于液压系统中的压力波动和脉动阻尼、液体体积补偿或能量存储。
恶劣环境条件下的终涂装
G 1/2 接口，外六角螺丝孔
用于常温范围、矿物油和 HFC 流体的膜片材料 NBR
无预充压力
标称体积 [l] 0.075
大压力 [bar] 250
大体积流量 [l/min] 10
材料（膜/气囊） NBR
工作接口尺寸 G1/2
符合性说明 容量 ≤ 1 升时不需要
液压油 HLP,HLPD,HVLP,HVLPD,HFC
重量 [kg] 0.88
通过循环运动，液压蓄能器可以减少安装功率，从而提高能源效率。我们结构良好的气囊和膜式蓄能器产品组合满足各种尺寸和所有应用的系统要求。
力士乐REXROTH隔膜式蓄能器用于缓冲冲击和振动，或液压系统中的漏油或体积补偿。在我们包含所有常见型号容器和连接的广泛产品选择中，您将找到适用于农业和采掘技术以及工业应用种许多应用情况的合适解决方案。
力士乐REXROTH蓄能器 HAD2,0-250-1X/2G05E5-1N111-CE
R901164372
薄膜式蓄能器，容量 2.0 升，压力 250 bar，适用于移动和工业应用
薄膜式蓄能器符合欧洲压力设备指令 2014/68/EU。用于液压系统中的压力波动和脉动阻尼、液体体积补偿或能量存储。
恶劣环境条件下的终涂装
G 3/4 接口，内螺纹和拧入式螺柱 M45 x 1.5
用于常温范围、矿物油和 HFC 流体的膜片材料 NBR
预充 2 bar
标称体积 [l] 2
大压力 [bar] 250
大体积流量 [l/min] 60
材料（膜/气囊） NBR
工作接口尺寸 G3/4
符合性说明 CE 根据指令 2014/68/EU
液压油 HLP,HLPD,HVLP,HVLPD,HFC
重量 [kg] 8.76
通过循环运动，液压蓄能器可以减少安装功率，从而提高能源效率。我们结构良好的气囊和膜式蓄能器产品组合满足各种尺寸和所有应用的系统要求。
力士乐REXROTH隔膜式蓄能器用于缓冲冲击和振动，或液压系统中的漏油或体积补偿。在我们包含所有常见型号容器和连接的广泛产品选择中，您将找到适用于农业和采掘技术以及工业应用种许多应用情况的合适解决方案。
力士乐REXROTH蓄能器 HAD3,5-250-2X/0G05E5-1N111-CE
R901395958 HAD3,5-250-20/0G05E5-1N111-CE
薄膜式蓄能器，容量 3.5 升，压力 250 bar，适用于移动和工业应用
薄膜式蓄能器符合欧洲压力设备指令 2014/68/EU。用于液压系统中的压力波动和脉动阻尼、液体体积补偿或能量存储。
恶劣环境条件下的终涂装
G 3/4 接口，内螺纹和拧入式螺柱 M45 x 1.5
用于常温范围、矿物油和 HFC 流体的膜片材料 NBR
无预充压力
标称体积 [l] 3.5
大压力 [bar] 250
大体积流量 [l/min] 60
材料（膜/气囊） NBR
工作接口尺寸 G3/4
符合性说明 CE 根据指令 2014/68/EU
液压油 HLP,HLPD,HVLP,HVLPD,HFC
重量 [kg] 9.8
通过循环运动，液压蓄能器可以减少安装功率，从而提高能源效率。我们结构良好的气囊和膜式蓄能器产品组合满足各种尺寸和所有应用的系统要求。
力士乐REXROTH隔膜式蓄能器用于缓冲冲击和振动，或液压系统中的漏油或体积补偿。在我们包含所有常见型号容器和连接的广泛产品选择中，您将找到适用于农业和采掘技术以及工业应用种许多应用情况的合适解决方案。
力士乐REXROTH蓄能器 HAD1,4-250-1X/0G04C-1N111-CE
R901463746
薄膜式蓄能器，容量 1.4 升，压力 250 bar，适用于移动和工业应用
薄膜式蓄能器符合欧洲压力设备指令 2014/68/EU。用于液压系统中的压力波动和脉动阻尼、液体体积补偿或能量存储。
恶劣环境条件下的终涂装
G 1/2 接口，外六角螺丝孔
用于常温范围、矿物油和 HFC 流体的膜片材料 NBR
无预充压力
标称体积 [l] 1.4
大压力 [bar] 250
大体积流量 [l/min] 40
材料（膜/气囊） NBR
工作接口尺寸 G1/2
符合性说明 CE 根据指令 2014/68/EU
液压油 HLP,HLPD,HVLP,HVLPD,HFC
重量 [kg] 5.4
REXROTH伺服阀R900931560 4WS2EM16-25/150B12ET315K8DM
