品牌:力士乐REXROTH
订货号:0811402614
型号:FESX32CA-1X/320LZ4M
名称:比例插装阀
起订:1个
供应:100个
发货:3天内

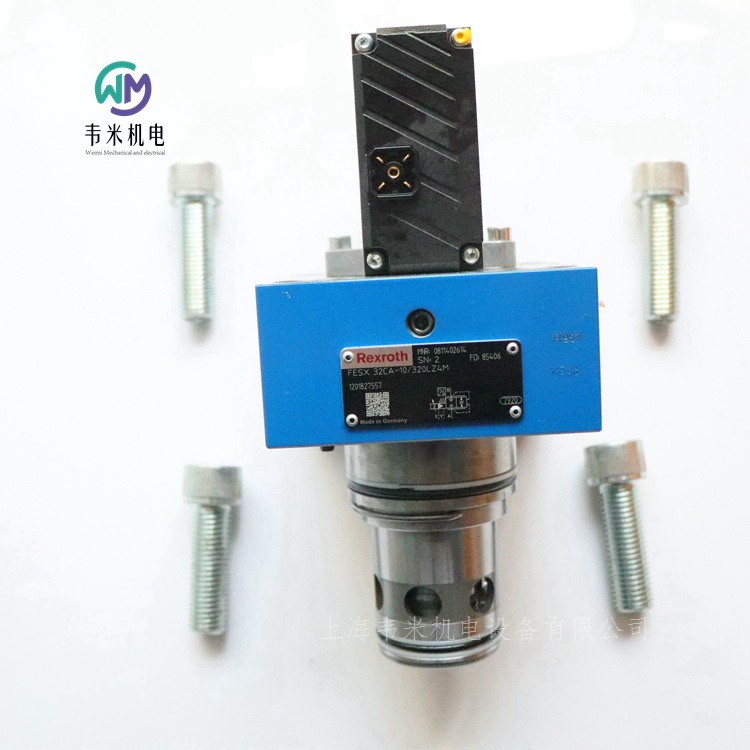

力士乐比例插装阀0811402614，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！
力士乐带集成电子元件 (OBE) 或外部控制电子元件的先导式比例方向插装阀
2WFC; 2WFCE
温度范围 -20 … +60℃
大工作压力 420bar
大回流压力 100bar
建议粘度范围 20 … 100mm?/s
二位二通型号
强度：
-油压阻力高为 420 bar
-高耐振度（符合 DIN EN60068-2）
-环境温度高为 +60 °C
度：
-响应灵敏度高，滞后低
可靠性：
-质量高，设计成熟
标准化：
-安装尺寸符合 ISO 7368
-连接器/接口
柔性：
-可与压力补偿器连接，可提供压力补偿流量控制
安全性：
-断电、电缆中断或断开选通后，会进入主级故障安全位置
设置
2WFCE 型先导式比例方向阀基本构成包括：
盖
主级
带比例电磁铁的先导控制阀
带位置传感器和模拟接口的集成电子元件
集成电子元件 (OBE) 将控制值与主级 控制阀芯的位置理论值进行比较。在存在控制偏差的情况下，先导控制阀将激活控制线圈。以此调节控制阀芯。根据控制偏差的不同，主级 控制腔或者以先导油（主级已关闭）加压，或者已卸载（主级已打开）。控制偏差修正前，将通过控制值成比例地控制行程及节流孔横截面。
为保证正常运行，必须遵守以下条件：
流向 A → B（X 连接到 A）
流向 B → A（X 连接到 B）
电源电压故障
如果小电源电压发生故障或低于小电源电压，则启用将断开（接口 B1 和 G1）且在线圈导线电缆中断情况下，集成电子元件 (OBE) 将断开先导控制阀线圈的电源。主级控制阀芯 通过油口 X 处可用压力和主级弹簧力安全移动至其阀座位置并阻塞 A 和 B 之间的油液流动。
流量控制功能
先导式比例方向阀可与压力补偿器配合使用以提供压力补偿流量控制。
集成电子元件 (OBE)
功能
1. 接通程序/故障特性
施加 24 ?V 的电源电压之后，如果满足以下条件，则电子元件将准备就绪：
电源电压 UB > 18 V DC
线圈连接未中断
控制值线未中断且控制值 > 2.7 mA（仅指接口“G1”）
如果上述条件中有一个未得到满足，则控制器和输出级断路，并将插脚 11 （仅指接口“B1”和“G1”）的“准备就绪”信号设置为 0 V。
2. 理论值输出信号
电气接口“A1”（插脚 F）和“B1”（插脚 6）
“A1”：0.35 V ... +10 V 对应于 0 % ... 100 % 的阀门开口；当理论值 < -2.5 V 时，节流阀芯处于阀座位置
“B1”：0 V ... +10 V 对应于 0 % ... 100 % 的阀门开口；当理论值 < -1.5 V 时，节流阀芯处于阀座位置
电气接口“G1”（插脚 6）
4 mA ... +20 mA 对应于 0 % ... 100 % 的阀门开口；当理论值 < 2.7 mA 时，节流阀芯处于阀座位置
注意：
电子元件接口“A1”
在开口方向：若控制值 ≥ 0.5 V 时，则启用阀门
在闭合方向：控制值 ≤ 0.3 V 时（“阀座上”），阀门停用
在开口方向的电气接口“B1”和“G1”：
若已设置使能插脚 3，控制值 > -1 V（“B1”）或 > 2 mA（“G1”），则启用阀门
在闭合方向：若未设置插脚 3，控制值 < -1 V（“B1”）或 < 2 mA（“G1”）（“阀座上”），则停用阀门
德国力士乐REXROTH比例流量阀订货号和型号：
R901451939 2WFC25S140Q-10/M/K4
R901451944 2WFC32S320L-1X/M/K4
R901424816 2WFCE16S125L-10/M/24B1
R901388124 2WFCE25S220L-10/M/24A1
R901388127 2WFCE32S320L-10/M/24A1
R901430271 2WFCE50S1000L-10/M/24B1
R901436328 2WFCE50S1500L-10/M/24G1
R901425071 STW0271-10/3WRCE40V000L-SG24K31C1M-106
0811402614 FESX32CA-1X/320LZ4M
0811402620 FESX40CA-1X/500LZ4M
0811402622 FESXE40CA-1X/500LK0B1M
力士乐REXROTH压力补偿器ZDC32P-2X/M
R900344370 ZDC32P-22/M
公称尺寸 32，P2 → P1，机械操作
高功率范围的工业液压阀。在选定端口进行可靠的压力补偿。
滑阀
直接操作
产品特性
连接图像 ISO 4401-10-09-0-05
产品系列 ZDC10,16,25,32
压力[bar] 350
体积流量[l/min] 520
活塞符号 P2→P1
连接类型 中间组件
标称尺寸 32
连接数 4
电源电压 24伏直流电
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 67.4
博世力士乐（BOSCH-REXROTH）压力阀限制、控制和调节液压系统中的工作压力，从而影响液压驱动器的功率。
力士乐REXROTH压力补偿器ZDC16P-2X/XM
R900489669 ZDC16P-23/XM
公称尺寸 16，P2 → P1，机械操作
高性能范围内的工业液压阀。在选定的连接处实现可靠的压力平衡。
滑阀
直动式
连接图 ISO 4401-07-07-0-05
大压力 [bar] 350
大体积流量 [l/min] 150
活塞符号 P2 → P1
连接类型 中间组装
标称尺寸 16
连接数 4
电源电压 24 VDC
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 5.06
力士乐REXROTH先导控制溢流阀
溢流阀DB
规格 10, 16, 25, 32
重量 2.6kg, 3.5kg, 4.4kg
组件系列 5X
大工作压力 350 bar
大流量 650 l/min
液压油温度范围 -10 … +60℃
粘度范围 12 … 230mm?/s
用于底板安装
油口安装面符合 ISO 6264-06-09 (NG10)、ISO 6264-08-13 (NG25) 和 ISO 6264-10-17 (NG32)
用于螺纹连接
高功率线圈
防腐蚀设计
当电压 > 50 VAC 或 > 75 VDC 时，CE 符合性符合低电压指令 2014/35/EU
DB 型压力阀是一种先导式溢流阀。用于限制工作压力。
这些溢流阀 (DB) 主要由带主阀心的主阀以及带压力调节元件的先导控制阀组成。
施加在通道 P 中的压力作用于主阀芯。同时，该压力通过配有喷嘴和的控制油路和施加于主阀芯的弹簧负载侧和先导控制阀中的滚珠。如果通道 P 中的压力超过弹簧上设定的值，则滚珠将背向弹簧打开。相应的信号通过控制油路和从通道 P 由内部传出。此时主阀芯弹簧负载侧的液压油通过控制油路、喷嘴孔和滚珠流入弹簧腔。从此处，液压油通过控制油路从内部流入油箱（对于型号 DB …），或通过控制油路从外部流入油箱（对于型号 DB …Y）。喷嘴和会导致主阀芯出现压降，从而使通道 P 到通道 T 的连接打开。现在，液压油从通道 P 流到通道 T，同时维持设定的工作压力。
溢流阀可通过油口“X”卸载或切换为另一压力（第二个压力等级）。
德国力士乐REXROTH溢流阀订货号和型号：
R900597664 DB10-1-52/100
R900536231 DB10-1-52/200X
R900536231 DB10-1-5X/200X
R900505052 DB10-1-5X/200
R900598998 DB10-1-52/315
R900590645 DB10-2-52/50
R900590645 DB10-2-5X/50
R900505883 DB10-2-52/315V
R900502117 DB20-1-5X/200
R900593530 DB20-2-5X/315
R900589433 DB20-2-52/100
R900590618 DB20-2-5X/350
R900516184 DB20-2-52/350X
R900596768 DB20-2-5X/315XY
R900590330 DB30-2-5X/100U
R900503515 DB30-1-52/200
R900593795 DB30-1-5X/315
R900591128 DB30-2-5X/315
R900974252 DB30-2N5X/350
R900593795 DB30-1-52/315
力士乐REXROTH限压阀DB20-1-5X/200
溢流阀R900502117 DB20-1-5X/200
标称尺寸20，P→T，机械操作
高功率范围的工业液压阀。可靠的泄压至设定值。
预转向
锥形阀座设计中的连续压力阀
产品特性
连接图像 ISO 6264-08-13
压力[bar] 350
大体积流量[l/min] 500
活塞符号 P→T
连接类型 板式结构
标称尺寸 20
操作类型 具有机械操作
连接数 2.
开关位置数量 2.
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 3.9
力士乐REXROTH限压阀DB20-2-5X/350
溢流阀R900590618 DB20-2-52/350
R900590618 DB20-2-53/350
标称尺寸20，P→T，机械操作
高功率范围的工业液压阀。可靠的泄压至设定值。
预转向
锥形阀座设计中的连续压力阀
产品特性
连接图像 ISO 6264-08-13
压力[bar] 350
体积流量[l/min] 500
活塞符号 P→T
连接类型 板式结构
标称尺寸 20
操作类型 具有机械操作
连接数 2.
开关位置数量 2.
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 3.901
力士乐REXROTH限压阀DB10-1-5X/200
溢流阀R900505052 DB10-1-5X/200
标称尺寸10，P→T，机械操作
高功率范围的工业液压阀。可靠的泄压至设定值。
预转向
锥形阀座设计中的连续压力阀
产品特性
连接 ISO 6264-06-09-0-97
压力[bar] 350
体积流量[l/min] 250
活塞符号 P→T
连接类型 板式结构
标称尺寸 10
操作类型 具有机械操作
连接数 2
开关位置数量 2
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 3.18
力士乐REXROTH先导控制溢流阀
电磁溢流阀DBW
规格 10 … 32
组件系列 5X
大工作压力 350 bar
大流量 650 l/min
用于底板安装
油口安装面符合 ISO 6264-06-09 (NG10)、ISO 6264-08-13 (NG25) 和 ISO 6264-10-17 (NG32)
用于螺纹连接
通过一个上装的换向滑阀或换向座阀的电磁铁操纵式卸荷
高功率线圈
换向冲击衰减，可选
防腐蚀设计
当电压 > 50 VAC 或 > 75 VDC 时，CE 符合性符合低电压指令 2014/35/EU
电磁线圈是经过认可的组件，带有 UR 标记，符合 UL 906，版本 1982，可选
DBW 型压力阀为先导式溢流阀。
它们用于限制并以电磁线圈操作卸载工作压力。
该阀主要由带主阀心的主阀、带压力调节元件的先导控制阀以及一个集成方向滑阀组成。
此类阀的功能与 DB 型阀的功能基本相同。但是，通过控制已安装的方向滑阀 即可卸载主阀芯。
带换向冲击衰减（叠加阀板）的溢流阀，型号为 DBW.../..S6...R12
通过换向冲击衰减阀可延迟打开从 B2 到 B1 的连接。从而避免了回油管路中的压力峰值和降压冲击噪音。该阀安装在先导控制阀和方向阀 之间。
衰减程度（降压冲击）取决于喷嘴的规格。推荐使用φ1.2 mm的喷嘴。
德国力士乐REXROTH电磁溢流阀订货号和型号：
R900618747 DBW10A2-5X/200S6EG24N9K4R12
R900926054 DBW10A2-5X/315-6EG24N9K4
R900920863 DBW10B1-5X/315-6EG24N9K4
R900941174 DBW10A1-5X/200-6EG24N9K4
R900941174 DBW10A1-52/200-6EG24N9K4
R900965477 DBW10A1-52/315-6EG24N9K4
R900708837 DBW10A2-52/200-6EW230N9K4
R900926054 DBW10A2-52/315-6EG24N9K4
R900921225 DBW10B1-5X/100-6EG24N9K4
R900923103 DBW10B1-5X/200-6EG24N9K4
R900948224 DBW10B1-5X/200-6EW230N9K4
R900920863 DBW10B1-52/315-6EG24N9K4
R900970130 DBW10B1-5X/350-6EW230N9K4
R901147745 DBW10B1-5X/200Y6EG24N9K4
R900906650 DBW10B2-5X/100-6EG24N9K4
R900912910 DBW10B2-5X/200-6EG24N9K4
R900906285 DBW10B2-5X/315-6EG24N9K4
R900912485 DBW10B2-5X/315-6EW230N9K4
R901000465 DBW10B2-5X/350-6EG24N9K4V
R900966896 DBW10B2-5X/350-6EW110N9K4
R900933174 DBW10B2-5X/50-6EG24N9K4V
R900938685 DBW10B2-52/315Y6EG24N9K4
R900917679 DBW10B2-52/100U6EG24N9K4
R900959190 DBW10B2-5X/100U6EW230N9K4
R900930930 DBW10B2-52/315U6EG24N9K4
R900903158 DBW10B2-52/315S6EG24N9K4R12
R900908999 DBW10B3-52/315-6EG24N9K4
R900948805 DBW10B3-5X/200YUS6EG24N9K4R12
R900906284 DBW10BG2-5X/315-6EG24N9K4
R900939736 DBW20A1-5X/315-6EG24N9K4
R900919583 DBW20A2-5X/100-6EG24N9K4
R900939204 DBW20A2-5X/200-6EG24N9K4
R900921754 DBW20A2-52/315-6EG24N9K4
R900916161 DBW20A2-52/350-6EG24N9K4
R901018331 DBW20A2-5X/350-6EW230N9K4
R900737135 DBW20A2-52/200S6EG24N9K4R12
R900955867 DBW20A2-5X/100Y6EG24N9K4
R900941177 DBW20B1-52/100-6EG24N9K4
R900935659 DBW20B1-5X/200-6EG24N9K4
R901154237 DBW20B1-5X/200U6EW230N9K4
R900920619 DBW20B1-52/315-6EG24N9K4
R900780198 DBW20B1-5X/350-6EG24N9K4
R901089436 DBW20B1-5X/350S6EW110N9K4R12
R900920785 DBW20B2-5X/100-6EW230N9K4
R900909952 DBW20B2-5X/100-6EW110N9K4
R900907684 DBW20B2-5X/315-6EG24N9K4
R900900555 DBW20B2-5X/350-6EG24N9K4
R900915770 DBW20B2-5X/100S6EG24N9K4R12
R900900630 DBW20B2-5X/315S6EG24N9K4R12
R900942702 DBW20B2-5X/315U6EW230N9K4
R900928779 DBW30A2-5X/200-6EG24N9K4
R900943513 DBW30A2N52/315-6EG24N9K4
R900966284 DBW30B1-5X/100-6EG24N9K4
R900922310 DBW30B2-5X/100-6EG24N9K4
R900963706 DBW30B2-5X/350-6EG24N9K4SO160
R900922479 DBW30B2-52/100-6EW230N9K4
R900923938 DBW30B2-52/200-6EG24N9K4
R900941855 DBW30B2-5X/200-6EW230N9K4
R900922311 DBW30B2-52/315-6EG24N9K4
R900941761 DBW30B2-52/100U6EG24N9K4
R900917474 DBW30B2-5X/315S6EG24N9K4R12
R900906773 DBW30B1-52/315-6EG24N9K4
R900908477 DBW30B2-52/350-6EG24N9K4
R900713479 DBW30B2-53/315U6EG24N9K4/12
R900924776 DBW30B2N5X/200XS6EG24N9K4R12
DBW10B2-5X/315-6EG24N9K4-SO160
力士乐REXROTH限压阀DBW10A1-5X/200-6EG24N9K4
溢流阀R900941174 DBW10A1-5X/200-6EG24N9K4
R900941174 DBW10A1-52/200-6EG24N9K4
标称尺寸10，P→T，机械式，24 V DC
高功率范围的工业液压阀。可靠的压力限制到设定值
通过组合式位移阀进行磁性泄压
预转向
压力调节范围4…200巴
锥形阀座设计中的连续压力阀
产品特性
连接 ISO 6264-06-09
压力[bar] 350
体积流量[l/min] 250
活塞符号 P→T
连接类型 板式结构
标称尺寸 10
操作类型 具有机械操作
连接数 2.
开关位置数量 2.
电源电压 24伏直流电
电气插头 设备插头3针（2+PE）
电气连接说明 符合EN 175301-803的装置插头3针（2+PE）
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 4.691
力士乐REXROTH限压阀DBW30A2N5X/315-6EG24N9K4
电磁溢流阀R900943513 DBW30A2N52/315-6EG24N9K4
标称尺寸32，P→T，机械式，24 V DC
高功率范围的工业液压阀。可靠的压力限制到设定值
通过组合式位移阀进行磁性泄压
预转向
压力调节范围4…315巴
锥形阀座设计中的连续压力阀
产品特性
连接 ISO 6264-10-17
压力[bar] 350
体积流量[l/min] 650
活塞符号 P→T
连接类型 板式结构
标称尺寸 32
操作类型 具有机械操作
连接数 2.
开关位置数量 2.
电源电压 24伏直流电
电气插头 设备插头3针（2+PE）
电气连接说明 符合EN 175301-803的装置插头3针（2+PE）
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 6.400
力士乐REXROTH先导控制溢流阀
ZDB6, Z2DB6
规格 6
组件系列 4X
大工作压力 315 bar
大流量 60 l/min
重量：
ZDB6 1kg
Z2DB6 1.2kg
介质 液压油
介质温度范围 -20℃至+80℃
黏度范围 10至800mm?/s
叠加阀
油口安装面，符合 ISO 4401-03-02-0-05（带或不带孔）
4 个压力等级
5 个油路选项
带 1 个或 2 个压力阀阀芯
用于压力调节的 4 种调整类型，可选（旋钮、六角套筒和保护帽、带刻度可锁定旋钮、带刻度旋钮）
防腐蚀设计
ZDB 和 Z2DB 型压力阀是一种采用叠加阀板设计的先导式溢流阀。
这些阀用于限制系统压力。
这些阀门主要由壳体和一个或两个压力阀阀芯组成。
可通过调整类型设置系统压力。
示例型号“VA”：
在初始位置时阀关闭。通道 A 中的压力作用于阀芯。同时，压力还通过喷嘴施加于阀芯的弹簧负载侧并通过喷嘴施加于先导座。如果通道 A 中的压力超过弹簧上设定的值，则先导座开启。
液压油从阀芯的弹簧负载侧、喷嘴和通道流入通道 T。所产生的压降使阀芯移动，从而打开从 A 到 T 的连接，同时维持弹簧处设定的压力。
两个弹簧腔的先导泄油通过通道 T 于外部实现。
德国力士乐REXROTH先导式溢流阀订货号和型号：
R900507526 ZDB6VA1-4X/100V
R900522027 ZDB6VA1-4X/315V
R900409889 ZDB6VA2-4X/100V
R900409886 ZDB6VA2-4X/200V
R900409893 ZDB6VA2-42/315V
R900909480 ZDB6VB1-42/315
R900422214 ZDB6VB2-42/50V
R900431401 ZDB6VB2-42/100
R900409854 ZDB6VB2-4X/200V
R900409896 ZDB6VB2-4X/315V
R900586621 ZDB6VP1-4X/100V
R900596138 ZDB6VP1-4X/200V
R900598455 ZDB6VP1-42/315V
R900447152 ZDB6VP1-42/200
R900409933 ZDB6VP2-42/100V
R900428339 ZDB6VP2-42/200
R900409844 ZDB6VP2-42/200V
R900409844 ZDB6VP2-4X/200V
R900422075 ZDB6VP2-42/315
R900409898 ZDB6VP2-42/315V
R900409847 ZDB6VP2-42/50V
R901447445 ZDB6VP2-42/315J3V
R900411318 Z2DB6VC2-42/315V
R900411314 Z2DB6VD2-42/200V
力士乐REXROTH溢流阀ZDB6VP2-4X/315J3V
R901447445 ZDB6VP2-42/315J3V
公称尺寸 6，符号 P - T，带手动操作
高功率范围的工业液压阀。可靠的压力限制到设定值
开关阀
减压阀
带保护帽的六角形
改进的防腐性能（根据EN ISO 9227进行240小时盐雾试验）
产品特性
连接图像 SO 4401-03-02-0-05
产品系列 Z.DB6V
压力[bar] 315
体积流量[l/min] 60
活塞符号 P
连接类型 中间板
标称尺寸 6
操作类型 手动操作
连接数 4
开关位置数量 2
压力流体 HLP、HLP、hdd、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 1.16
力士乐REXROTH限压阀ZDB6VP2-4X/315V
溢流阀R900409898 ZDB6VP2-42/315V
标称尺寸6，P→T，机械操作
高功率范围的工业液压阀。可靠的泄压至设定值。
产品特性
连接 ISO 4401-03-02-0-05
压力[bar] 315
体积流量[l/min] 60
连接类型 中间板
标称尺寸 6
操作类型 手动操作
连接数 4
开关位置数量 2
电源电压 24伏直流电
压力流体 HLP、HLP、hdd、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件 FKM
重量[kg] 1.16
力士乐REXROTH压力限制阀 ZDB6VP2-4X/200V
溢流阀R900409844 ZDB6VP2-42/200V
标称尺寸6，P→T，机械操作
高功率范围的工业液压阀。可靠的泄压至设定值。
产品特性
连接 ISO 4401-03-02-0-05
压力[bar] 315
体积流量[l/min] 60
连接类型 中间板
标称尺寸 6
操作类型 手动操作
连接数 4
开关位置数量 2
压力流体 HLP、HLP、hdd、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件 FKM
重量[kg] 1.16
力士乐REXROTH压力限制阀 Z2DB6VD2-4X/200V
溢流阀R900411314 Z2DB6VD2-42/200V
标称尺寸6，A→B，B→A，机械操作
高功率范围的工业液压阀。可靠的泄压至设定值。
产品特性
连接 ISO 4401-03-02-0-05
压力[bar] 315
体积流量[l/min] 60
连接类型 中间板
标称尺寸 6.
操作类型 手动操作
连接数 4
开关位置数量 4
压力流体 HLP、HLP、hdd、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件 FKM
重量[kg] 1.4
力士乐REXROTH压力限制阀Z2DB6VC2-4X/315V
溢流阀R900411318 Z2DB6VC2-42/315V
标称尺寸6，A→T，B→T，机械操作
高功率范围的工业液压阀。可靠的泄压至设定值。
产品特性
连接 ISO 4401-03-02-0-05
压力[bar] 315
体积流量[l/min] 60
连接类型 中间板
标称尺寸 6.
操作类型 手动操作
连接数 4
开关位置数量 4
压力流体 HLP、HLP、hdd、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件 FKM
重量[kg] 1.48
力士乐REXROTH先导控制溢流阀
ZDB10, Z2DB10
规格 10
组件系列 4X
大工作压力 315 bar
大流量 100 l/min
叠加阀
油口安装面符合 ISO 4401-05-04-0-05
4 个压力等级
6 个油路选项
带 1 个或 2 个压力阀阀芯
用于压力调节的 4 种调整类型，可选
-旋钮
-六角套筒和保护帽
-带刻度可锁定旋钮
-带刻度旋钮
防腐蚀设计
ZDB 和 Z2DB 型压力阀是一种采用叠加阀板设计的先导式溢流阀。这些阀用于限制系统压力。这些阀门主要由壳体和一个或两个压力阀阀芯组成。可通过调整类型设置系统压力。
在初始位置时阀关闭。通道 A 中的压力作用于阀芯。同时，压力还通过喷嘴施加于阀芯的弹簧负载侧并通过喷嘴施加于先导座。
如果通道 A 中的压力超过弹簧上设定的值，则先导座开启。液压油从阀芯的弹簧负载侧、喷嘴和通道流入通道 T (TA)。所产生的压降使阀芯移动，从而打开从 A 到 T (TA) 的连接。在通道 A 中，弹簧上设定的压力需确定下来。
德国力士乐REXROTH先导式溢流阀订货号和型号：
R900427434 ZDB10VA2-4X/100
R900424537 ZDB10VA2-42/100V
R900422189 ZDB10VA2-41/200V
R900409955 ZDB10VA2-4X/315V
R900409951 ZDB10VB2-4X/100V
R900409956 ZDB10VB2-4X/315V
R900431065 ZDB10VP2-41/100
R900409959 ZDB10VP2-41/100V
R900428468 ZDB10VP2-4X/200
R900409937 ZDB10VP2-42/200V
R900425927 ZDB10VP2-41/315
R900409958 ZDB10VP2-41/315V
R900409958 ZDB10VP2-42/315V
R900411413 Z2DB10VD2-41/100V
R900411358 Z2DB10VD2-41/200V
力士乐REXROTH压力限制阀 Z2DB10VD2-4X/200V
溢流阀R900411358 Z2DB10VD2-41/200V
标称尺寸10，A→B，B→A，机械操作
高功率范围的工业液压阀。可靠的泄压设定压力。
产品特性
连接图像 ISO 4401-05-04-0-05
压力[bar] 315
体积流量[l/min] 100
连接类型 中间板
标称尺寸 10
操作类型 手动操作
连接数 4.
开关位置数量 4.
压力流体 HLP、HLP、hdd、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件 FKM
重量[kg] 2.88
力士乐REXROTH轴向柱塞定量泵
A2FO系列6x
通用高压泵
尺寸 5 … 32, 160 … 1000
公称压力达 400 bar
大压力达 450 bar
开式回路
公制型号
泵体牢固耐用，使用寿命长久
总效率非常高
具有高功率密度
可用的公称尺寸齐全，从而可根据具体应用调整
可选配使用寿命长的轴承，公称尺寸在250到1000之间
弯轴设计
安装说明
概述
在调试和运行过程中，轴向柱塞单元必须注满液压油并排放空气。在停用相对较长的时间后，也必须遵守上述注意事项，因为，轴向柱塞单元可能通过液压管路将液压油排回到油箱中。
特别是在“传动轴向上”安装位置处，必须彻底进行注油和排气操作，否则会存在无油运转等危险。
壳体内部的壳体泄油必须通过高的可用泄油口（油口 T1，油口 T2）排放到油箱。
如果几个柱塞单元共用一条泄油管路，应确保不会超过各自的壳体压力。必须设定共用泄油管路的尺寸，以确保在任何使用情况下均不会超出所有连接单元的大允许壳体压力，特别是在冷启动时。如果无法保证这一点，必须按要求铺设单独的油箱管路。
为了达到良好的噪音值，所有连接管路都应采用弹性元件解耦，并避免采用油箱上方安装。
在所有工况下，吸油管路和泄油管路都必须通入油箱中低油位以下的位置。允许的吸油高度 hS 是源于整体的压力损失；但它不得高于 hS max = 800 mm.此外，运行和冷启动时，油口 S 上的小吸入压力也不得低于压力 0,8 bar.
在设计油箱时，应确保吸油管路与泄油管路之间留有足够的空间。这样可使液压油慢化和脱气，并且能防止受热后的回流被直接抽回吸油管路。
一般项目规划注意事项
轴向柱塞单元设计用于开式回路。
轴向柱塞单元的项目规划、安装和调试需要合格的熟练人员参与。
使用轴向柱塞单元之前，请完整透彻地阅读相关使用说明书。如有必要，请联系博世力士乐。
完成终设计之前，请索取遵守的安装图。
遵照规定的数据和注意事项。
存放：我们的轴向柱塞单元为标配供货，采取了长达12 个月的防腐保护措施。如果需要更长时间的防腐保护（长 24 个月），请在下订单时以明文形式说明。防腐时间在佳存储条件下有效。
液压系统中须提供减压阀。
请遵循指导手册中有关连接螺纹和其它螺纹接头拧紧扭矩的说明。
遵守指导手册中有关油口螺纹和其它螺纹接头的说明。
油口和紧固螺纹设计用于允许压力 pmax 。设备或系统制造商须确保连接元件和管路的必要安全系数符合规定的工况 (压力、流量、液压油、温度)。
工作油口和功能油口仅设计用于接入液压管路。
力士乐REXROTH柱塞泵订货号和型号：
R902161005 A2FO63/61R-VBB05
力士乐比例插装阀0811402614
