品牌:力士乐REXROTH
订货号:R901451939

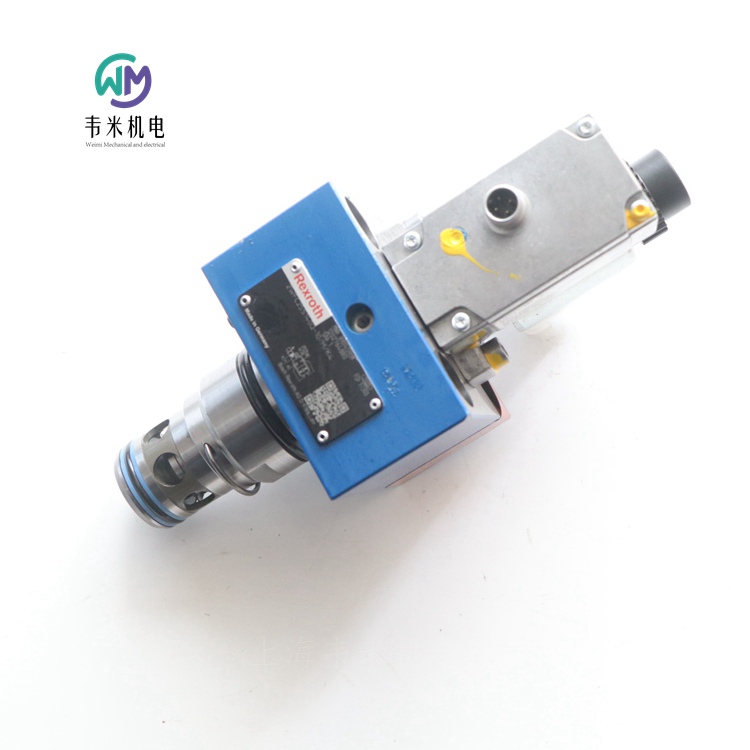

型号:2WFC25S140Q-10/M/K4
名称:比例节流阀
起订:1个
供应:100个
发货:60天内
力士乐比例节流阀2WFC25S140Q-10/M/K4，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！
力士乐带集成电子元件 (OBE) 或外部控制电子元件的先导式比例方向插装阀
2WFC; 2WFCE
温度范围 -20 … +60℃
大工作压力 420bar
大回流压力 100bar
建议粘度范围 20 … 100mm?/s
二位二通型号
强度：
-油压阻力高为 420 bar
-高耐振度（符合 DIN EN60068-2）
-环境温度高为 +60 °C
度：
-响应灵敏度高，滞后低
可靠性：
-质量高，设计成熟
标准化：
-安装尺寸符合 ISO 7368
-连接器/接口
柔性：
-可与压力补偿器连接，可提供压力补偿流量控制
安全性：
-断电、电缆中断或断开选通后，会进入主级故障安全位置
设置
2WFCE 型先导式比例方向阀基本构成包括：
盖
主级
带比例电磁铁的先导控制阀
带位置传感器和模拟接口的集成电子元件
集成电子元件 (OBE) 将控制值与主级 控制阀芯的位置理论值进行比较。在存在控制偏差的情况下，先导控制阀将激活控制线圈。以此调节控制阀芯。根据控制偏差的不同，主级 控制腔或者以先导油（主级已关闭）加压，或者已卸载（主级已打开）。控制偏差修正前，将通过控制值成比例地控制行程及节流孔横截面。
为保证正常运行，必须遵守以下条件：
流向 A → B（X 连接到 A）
流向 B → A（X 连接到 B）
电源电压故障
如果小电源电压发生故障或低于小电源电压，则启用将断开（接口 B1 和 G1）且在线圈导线电缆中断情况下，集成电子元件 (OBE) 将断开先导控制阀线圈的电源。主级控制阀芯 通过油口 X 处可用压力和主级弹簧力安全移动至其阀座位置并阻塞 A 和 B 之间的油液流动。
流量控制功能
先导式比例方向阀可与压力补偿器配合使用以提供压力补偿流量控制。
集成电子元件 (OBE)
功能
1. 接通程序/故障特性
施加 24 ?V 的电源电压之后，如果满足以下条件，则电子元件将准备就绪：
电源电压 UB > 18 V DC
线圈连接未中断
控制值线未中断且控制值 > 2.7 mA（仅指接口“G1”）
如果上述条件中有一个未得到满足，则控制器和输出级断路，并将插脚 11 （仅指接口“B1”和“G1”）的“准备就绪”信号设置为 0 V。
2. 理论值输出信号
电气接口“A1”（插脚 F）和“B1”（插脚 6）
“A1”：0.35 V ... +10 V 对应于 0 % ... 100 % 的阀门开口；当理论值 < -2.5 V 时，节流阀芯处于阀座位置
“B1”：0 V ... +10 V 对应于 0 % ... 100 % 的阀门开口；当理论值 < -1.5 V 时，节流阀芯处于阀座位置
电气接口“G1”（插脚 6）
4 mA ... +20 mA 对应于 0 % ... 100 % 的阀门开口；当理论值 < 2.7 mA 时，节流阀芯处于阀座位置
注意：
电子元件接口“A1”
在开口方向：若控制值 ≥ 0.5 V 时，则启用阀门
在闭合方向：控制值 ≤ 0.3 V 时（“阀座上”），阀门停用
在开口方向的电气接口“B1”和“G1”：
若已设置使能插脚 3，控制值 > -1 V（“B1”）或 > 2 mA（“G1”），则启用阀门
在闭合方向：若未设置插脚 3，控制值 < -1 V（“B1”）或 < 2 mA（“G1”）（“阀座上”），则停用阀门
德国力士乐REXROTH比例流量阀订货号和型号：
R901451939 2WFC25S140Q-10/M/K4
R901451944 2WFC32S320L-1X/M/K4
R901424816 2WFCE16S125L-10/M/24B1
R901388124 2WFCE25S220L-10/M/24A1
R901388127 2WFCE32S320L-10/M/24A1
R901430271 2WFCE50S1000L-10/M/24B1
R901436328 2WFCE50S1500L-10/M/24G1
R901425071 STW0271-10/3WRCE40V000L-SG24K31C1M-106
0811402614 FESX32CA-1X/320LZ4M
0811402620 FESX40CA-1X/500LZ4M
0811402622 FESXE40CA-1X/500LK0B1M
力士乐REXROTH液压元件：
力士乐REXROTH泵：轴向柱塞泵（轴向柱塞定量泵、轴向柱塞变量泵）、外啮合齿轮泵、内啮合齿轮泵。摆线泵、叶片泵、径向柱塞泵、电液泵。
力士乐REXROTH马达：径向柱塞马达、轴向柱塞马达（轴向柱塞定量马达、轴向柱塞变量马达）、外啮合齿轮马达。
力士乐REXROTH开/关阀：单向阀（止回阀、截止阀、充液阀）、方向阀（方向座阀、方向滑阀、电磁球阀、换向阀、手动阀、机械阀、电磁阀、电液换向阀）、压力阀（溢流阀、安全阀、减压阀、压力截止阀、压力顺序阀）、流量控制阀（节流阀、流量控制阀、二通流量控制阀）、二通插装阀（插装阀、逻辑阀、插装阀控制盖板）。
力士乐REXROTH比例、高频响和伺服阀：比例方向阀（直动式比例方向阀，比例换向阀，电磁比例阀，电液比例阀，先导式比例方向阀）、比例压力控制阀（比例溢流阀，比例减压阀）、比例流量控制阀、高频响方向阀（直动式高频响应比例阀，高频响应比例换向阀，高频响应比例方向阀、高频响应电液比例阀，先导式高频响应方向阀）、方向伺服阀（伺服阀，四通伺服方向阀，电液比例伺服阀）、比例插装阀（比例方向插装阀、高频响方向插装阀，高频响换向插装阀）、高频响比例伺服阀附件（压力补偿器，平衡阀，插头接线盒，电缆）。
力士乐REXROTH油路块和阀板：底板、盖板、过渡板、叠加阀板、多站油路块、模块化阀板系统、截止阀块、控制阀块
力士乐REXROTH电子元件：阀放大器（比例阀放大器，高响应方向阀放大板，伺服阀放大板，插头式放大器，开/关阀接线盒）、控制值放大器（模拟放大版）、轴调节（集成阀，轴控制器，P/Q阀、数字控制轴、嵌入式控制器，P/Q放大器、模拟定位模块）、泵控制（轴向柱塞泵数字式电子控制装置）、电子元件附件（机架和板卡插槽，电源和稳压设备、测试和维修设备，监测模块，连接插头和电缆，接头）。
力士乐REXROTH系统：泵系统（电动液压控制系统，变速泵驱动装置）。
力士乐REXROTH液压站：标准型液压站、紧凑型液压站、静默液压站、驱动单元、夹紧和驱动模块、电机/泵装配件、蓄能器站、过滤设备、液压站附件（衰减器）。
力士乐REXROTH传感器和信号发送器：压力传感器，电子压力开关、机械压力开关、压力指示单元（压力表，充液压力表）、浮球开关、温度开关、油处理（颗粒监测器、含水量测量单元）、速度传感器、信号编码器、斜盘倾角传感器。
力士乐REXROTH蓄能器：液压气动蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止块（蓄能器切断阀）。
力士乐REXROTH过滤器：空气过滤器、油箱安装过滤器/回油管路过滤器、嵌入式过滤器、可通断的双筒过滤器/嵌入式过滤器、油路块安装过滤器、吸油和替换插件过滤器、篮式滤网过滤器、过滤器材料、过滤器元件（过滤器滤芯）、过滤器附件（过滤器维护指示器，密封件）。
博世力士乐的节流阀将液压系统中的流量降低到机械设定值，从而降低液压驱动器的速度。
力士乐节流阀 Z2FS6-2-4X/2QV
R900481624 Z2FS6-2-46/2QV
公称尺寸 6，A1 → A2，B1 → B2 或 A2 → A1，B2 → B1，机械操作
高性能范围内的工业液压阀。将体积流量可靠地节流到设定值。
叠加式
带锁紧螺母的调节螺钉
连接图 ISO 4401-03-02-0-05
大压力 [bar] 350
大体积流量 [l/min] 80
活塞符号 A1 → A2，B1 → B2 或 A2 → A1，B2 → B1
连接类型 叠加阀板
标称尺寸 6
驱动类型 带机械操作
连接数 4
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 1.04
力士乐REXROTH节流反弹阀 Z2FS6A2-4X/2QV
R900439389
公称尺寸 6，A1 → A2 或 A2 → A1，机械操作
高性能范围内的工业液压阀。将体积流量可靠地节流到设定值。
直营
带锁紧螺母的调节螺钉
默认设置
连接图 ISO 4401-03-02-0-05
压力 [bar] 350
体积流量 [l/min] 80
活塞符号 A1 → A2 或 A2 → A1
连接类型 叠加阀板
标称尺寸 6
驱动类型 带机械操作
连接数 4
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 0.98941
力士乐REXROTH单向节流阀
Z2FS10
规格 10
组件系列 3X
大工作压力 315 bar
大流量 160 l/min
叠加阀
油口安装面符合 ISO 4401-05-04-0-05
用于限制 2 个执行机构油口的主油流量或先导油流量。
3 种调整类型：
带刻度可锁定旋钮，内六角带刻度主轴，带刻度旋钮
进油或回油节流
防腐蚀设计
Z2FS 10 型阀是一种采用叠加阀板设计的单向节流阀。它用于限制一个或两个执行机构油口的主油流量或先导流量。
彼此对称排列的两个单向节流阀可限制一个方向上的流量，同时允许相反方向上的自由回流。
如果是供油节流，则液压油将通过由控制边和节流阀芯形成的节流点，经通道 A1 导入执行机构 A2。节流阀芯可通过主轴进行轴向调节，从而允许调节节流点。
同时，通道 A1 中的液压油通过孔导入到活塞侧。主动压力和弹簧力使节流阀芯保持在节流位置。
从执行机构 B2 流回的液压油在相对弹簧的方向上移动节流阀芯，从而使液压油通过单向阀不受阻碍地流动。根据安装位置，节流效应可能发生在供油或排放中。
主流量限制
要调节执行机构的速度（主流量限制），应在方向阀和底板之间安装单向节流阀。
先导流量限制
通过先导式方向阀，可使用单向节流阀来调节切换时间（先导流量限制）。在这种情况下，该阀安装在先导控制阀和主阀之间。
德国力士乐REXROTH节流阀订货号和型号：
R900989095 Z2FS10-5-34/
R900517812 Z2FS10-5-33/V
R900517812 Z2FS10-5-3X/V
R900523737 Z2FS10-3-3X/V
R900517813 Z2FS10A5-3X/SV
R900517814 Z2FS10B5-3X/S2V
力士乐REXROTH节流阀 Z2FS10-5-3X/V
R900517812
公称尺寸 10，A1 → A2，B1 → B2 或 A2 → A1，B2 → B1，机械式
高性能范围内的工业液压阀。将体积流量可靠地节流到设定值。
滑阀
直动
内六角带刻度主轴
压力 [bar] 350
体积流量 [l/min] 160
活塞符号 A1 → A2，B1 → B2 或 A2 → A1，B2 → B1
连接类型 叠加阀板
标称尺寸 10
驱动类型 带机械操作
连接数 4
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 2.93
力士乐REXROTH单向节流阀
Z2FS16
规格 16
组件系列 3X
大工作压力 350 bar
大流量 250 l/min
叠加阀
油口安装面符合 ISO 4401-07-07-0-05
限制 2 个执行机构油口的流量
调节方式： 调节杆带内六角孔
进油或回油节流
Z2FS16型阀是一种采用叠加阀板设计的单向节流阀。它用于限制一个或两个执行机构油口的流量。
对称排列的两个单向节流阀可限制一个方向上的流量（通过可调节节流阀芯），同时允许相反方向上的自由回流。
如果是供油节流，液压油将通过节流点，经通道 A1导入执行机构 A2。节流阀芯可通过主轴进行轴向调节，从而允许调节节流点。
同时，通道 A1中的液压油通过孔导入到活塞侧。
主动压力和弹簧力使节流阀芯保持在节流位置。
从执行机构 B2流回的液压油移动节流阀芯，从而使液压油通过单向阀不受阻碍地流动。根据型号（“S”或“S2”），节流效应可能发生在供油或排放中。
流量限制
要调节执行机构的速度，应在方向阀和底板之间安装单向节流阀。
德国力士乐REXROTH节流阀订货号和型号：
R900459203 Z2FS16-8-3X/S
R900459203 Z2FS16-8-31/S
R900457256 Z2FS16-8-31/S2
R900457256 Z2FS16-8-3X/S2
力士乐REXROTH节流阀Z2FS16-8-3X/S2
R900457256 Z2FS16-8-31/S2
公称尺寸 16，A1 → A2，B1 → B2 或 A2 → A1，B2 → B1，机械操作
高性能范围内的工业液压阀。将体积流量可靠地节流到设定值。
内六角主轴
直动式
连接图 ISO 4401-07-07-0-05
压力 [bar] 350
体积流量 [l/min] 250
活塞符号 A1 → A2、B1 → B2 或 A2 → A1、B2 → B1
连接类型 叠加阀板
标称尺寸 16
驱动类型 带机械操作
连接数 4
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封元件 NBR
重量 [kg] 4.46
力士乐REXROTH节流反弹阀 Z2FS16-8-3X/S
R900459203 Z2FS16-8-31/S
公称尺寸 16，A1 → A2，B1 → B2 或 A2 → A1，B2 → B1，机械操作
高性能范围内的工业液压阀。将体积流量可靠地节流到设定值。
内六角主轴
直动式
连接图 ISO 4401-07-07-0-05
压力 [bar] 350
体积流量 [l/min] 250
活塞符号 A1 → A2、B1 → B2 或 A2 → A1、B2 → B1
连接类型 叠加阀板
标称尺寸 16
驱动类型 带机械操作
连接数 4
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 4.42
力士乐REXROTH单向节流阀
Z2FS22
规格 25
组件系列 3X
大工作压力 350 bar
大流量 360 l/min
叠加阀
油口安装面符合 ISO 4401-08-08-0-05
用于一个或两个执行元件接口的主流量或控制流量的限制
调节方式： 调节杆带内六角孔
用于供油或回油节流
防腐蚀设计
Z2FS22型阀是一种采用叠加阀板设计的单向节流阀。它用于限制一个或两个执行机构油口的流量。
对称排列的两个单向节流阀可限制一个方向上的流量（通过可调节节流阀芯），同时允许相反方向上的自由回流。
如果是供油节流，液压油将通过节流点，经通道 A1导入执行机构 A2。节流阀芯可通过主轴进行轴向调节，从而允许调节节流点。
同时，通道 A1中的液压油通过孔导入到活塞侧。主动压力和弹簧力使节流阀芯保持在节流位置。
从执行机构 B2流回的液压油移动节流阀芯，从而使液压油通过单向阀不受阻碍地流动。根据型号（“S”或“S2”），节流效应可能发生在供油或排放中。
流量限制
要调节执行机构的速度，应在方向阀和底板之间安装单向节流阀。
德国力士乐REXROTH节流阀订货号和型号：
R900443176 Z2FS22-8-31/S2
R900340002 Z2FS22B8-3X/S2
R971893675 Z2FS22-3X/S2
R900456783 Z2FS22-8-3X/S
R900468786 Z2FS22-8-3X/S2V
博世力士乐的节流阀将液压系统中的流量降低到机械设定值，从而降低液压驱动器的速度。
力士乐REXROTH节流反弹阀 Z2FS22-8-3X/S2
R900443176
公称尺寸 25，A1 → A2，B1 → B2 或 A2 → A1，B2 → B1，机械操作
高性能范围内的工业液压阀。将体积流量可靠地节流到设定值。
内六角主轴
直动式
连接图 ISO 4401-08-08-0-05
大压力 [bar] 350
大体积流量 [l/min] 360
活塞符号 A1 → A2，B1 → B2 或 A2 → A1，B2 → B1
连接类型 叠加阀板
标称尺寸 25
驱动类型 带机械操作
连接数 4
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 6.841
力士乐REXROTH二通流量控制阀
2FRM6B
规格 6通径
重量 1.3kg
安装位置 任意
组件系列 3X
大流量 32 l/min
周围温度范围 -20 … +50℃
大工作压力 315bar
小压差 6 … 14bar
液压油温度范围 -20 … +80℃
粘度范围 10 … 800mm?/s
油口安装面符合 DIN 24340 形式 A
底板（单独订购）
单向阀，可选
2 种调整类型，可选：
-带刻度旋钮
-带刻度可锁定旋钮
一般信息
2FRM 型流量控制阀是一种二通流量控制阀。
它用于保持流量稳定，而不受压力和温度的影响。
这种阀的基本构成为壳体、旋钮、节流孔衬套、压力补偿器和可选的单向阀。
2FRM 6 B…MV
型流量控制阀（不带 外部闭合， 不带 单向阀）
从通道 A 到通道 B 的流量在节流点处节流。节流剖面通过转动旋钮 进行设置。为确保通道 B 的流量保持稳定而不受压力的影响，在节流点的下游安装了一个压力补偿器。
没有流量流经阀门时，压缩弹簧会向下按压力补偿器至其停止点，使压力补偿器保持在打开位置。有液压油流经阀门时，作用于通道 A 的压力会通过节流孔给压力补偿器施加一个力。
压力补偿器将进入控制位置，直到各个力实现平衡。当通道 A 的压力上升时，压力补偿器会朝闭合方向移动，直到各个力再次达到平衡。正是压力补偿器的这种持续的补偿动作才使系统获得了稳定的流量。
为了通过阀门控制两个方向上的流量，可以在此流量控制阀下安装一个 Z4S 6 型整流器叠加阀板。
德国力士乐REXROTH流量控制阀订货号和型号：
R900205577 2FRM6B36-3X/0,2QMV
R900205509 2FRM6B36-3X/10QRV
R900205514 2FRM6B36-3X/32QMV
R900209927 2FRM6B76-34/10QRV
R900205521 2FRM6B76-3X/16QMV
R900205523 2FRM6B76-3X/25QMV
R900205510 2FRM6B36-3X/16QMV
R900216559 2FRM6A76-3X/16QMV
R900205512 2FRM6B36-3X/25QMV
R900986124 2FRM6A36-3X/32QMV
R900205517 2FRM6B36-3X/3QRV
R900205515 2FRM6B36-33/32QRV
R900205519 2FRM6B36-32/6QRV
R900205511 2FRM6B36-33/16QRV
R900205513 2FRM6B36-32/25QRV
R900205508 2FRM6B36-3X/10QMV
力士乐REXROTH二通流量控制阀
2FRM
组件系列 3X
规格 10通径 16通径
重量 5.6kg 11.3kg
温度范围 -20 … +80°C
大工作压力 315 bar
小压差 3 … 7bar 5 … 12bar
大流量 160 l/min
粘度范围 10 … 800mm?/s
用于底板安装
油口安装面符合 DIN 24340 形式 G 和 ISO 6263
机械起动
压力补偿器行程限制，可选
启动跃变降低
通过流向调整板在双向上调速
2FRM 型流量控制阀是一种二通流量控制阀。它们用于保持流量稳定，通常不受压力和温度的影响。
通常，阀由壳体、节流孔衬套、带有可选行程限制 的压力补偿器、单向阀、型号 2FRM 中的调节元件及齿轮活塞传动装置和方向阀组成。从通道 A 到通道 B 的流量在节流点处节流。在型号 2FRM 中，节流剖面可通过机械转动调节元件上的曲线螺栓进行设置。速率可通过单向节流阀进行设置。为固定所需的调节范围，在齿轮活塞传动装置的两侧配备可调行程限制。含有上游压力补偿器，以确保流量在节流点处不受压力影响且保持稳定。
由于节流点采用了节流孔设计，因此不会受到温度的影响。
通过单向阀实现从通道 B 到通道 A 的自由回流。
调节流量只能从通道 A 流向 B。
为了在两个方向上控制流量，可在流量控制阀下安装一个 Z4S 型整流器叠加阀板。
德国力士乐REXROTH流量控制阀订货号和型号：
R900424887 2FRM10-31/10L
R900423261 2FRM10-31/50LB
R900423261 2FRM10-3X/50LB
R900424902 2FRM16-32/160LB
R900423251 2FRM10-3X/16L
R900420286 2FRM10-3X/50L
R900424905 2FRM16-3X/100L
力士乐REXROTH流量控制阀2FRM10-3X/10L
R900424887 2FRM10-31/10L
标称尺寸10，A→B，B→A，机械操作
高功率范围的工业液压阀。将体积流量可靠地调节到设定值。
直动式
无压力刻度行程限制
带刻度的可锁定表盘
产品特性
连接类型 ISO 6263-06-03-*-13
压力[bar] 315
体积流量[l/min] 10
活塞符号 A→B，B→A
连接类型 板式结构
标称尺寸 10
操作类型 具有机械操作
连接数 2
开关位置数量 2
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 3.350
力士乐REXROTH比例流量控制阀 2FRE6B-2X/25QK4MV
R900937870 2FRE6B-22/25QK4MV
规格 6，A → B，外接放大器，24 V DC
高性能范围内的工业液压阀。基于设定值信号的可靠油体积流量控制。
滑阀
先导式
连接图 ISO 4401-03-02-0-05
压力 [bar] 210
体积流量 [l/min] 25
活塞符号 A → B
连接类型 板材结构
标称尺寸 6
驱动类型 电气带外接电子元件
连接数 2
开关位置数 2
电源电压 24 VDC
电插头 设备插头 3 针 (2 + PE)
电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封元件 FKM
重量 [kg] 2.08
力士乐REXROTH隔膜式蓄能器
HAD
组件系列 1X 和 2X
公称容量 0.075 … 3.5 l
大工作压力 250 bar
整体结构 隔膜式蓄能器
安装位置 任意，好是底部的液压油接头插口
安装类型 用夹具或通过管接头焊接
温度范围 -15 … +65℃
管路连接 内螺纹
液压油 符合 DIN 51524 的液压油
液压蓄能器的主要任务之一是接收液压系统一定量的加压液体，并在需要时将其返回到系统中。
当液体被加压时，对液压蓄能器的处理类似于压力容器，且必须在考虑安装国家或地区的验收标准的情况下针对其大工作过压进行设计。
在大多数液压系统中，均使用具有分隔元件的液压/气动（充气）蓄能器。
皮囊式蓄能器、柱塞式蓄能器和隔膜式蓄能器之间的区别在于分隔元件的类型。
液压蓄能器基本上由液压油部分、气体部分以及一个气密分隔元件构成。液压油部分与液压油路相连。压力增加时，气体被压缩，液体进入液压蓄能器。压力下降时，压缩气体膨胀，将积聚的液压油排入油路。
隔膜式蓄能器
隔膜式蓄能器包括一个钢制耐压容器，该容器通常为球形或圆柱形。蓄能器内部有分隔元件，即由弹性、柔性材料（弹性材料）制成的薄膜，带有关闭按钮 和保护塞。它们对应于指令 97/23/EC。
应用
液压/气动蓄能器存在多种应用：
为了节省间歇操作系统中的泵驱动功率而进行的能量存储。
用于紧急情况的能量储备，例如液压泵发生故障时。
补偿泄漏损失。
发生周期振动时吸收冲击和振动。
在压力和温度变化时补偿体积。
车辆的悬挂系统元件。
吸收机械冲击。
工作模式
液压油几乎都是不能压缩的，因此不能存储压力能。力士乐液压/气动蓄能器使用了气体的可压缩性存储液压油。只能使用惰性气体。通常使用 4.0 级的“”。
安装条件
充气压力
隔膜式蓄能器通常在交付时处于运行准备状态。充注压力（p0）刻在蓄能器壳体上。
充气
液压气动蓄能器只能加注4.0级，纯含量为99.99 vol.%。
容许工作温度
在“标准版本”中，力士乐油气蓄能器适用于-15+80°C。
安装位置
隔膜式蓄能器可安装在任何安装位置。
在气阀上方，必须为测试和充电装置提供200 mm的安装空间。
安装
安装蓄能器时，确保安全吸收可能的力，例如特定于该应用的振动或加速度产生的力。当使用多个安装点时，应避免由操作、弹性变形或温度膨胀引起的应力。
重要注意事项
预期用途
力士乐隔膜式蓄能器-1X/2X用于在固定机械工程和工厂建设中设置液压驱动系统。
隔膜式蓄能器必须使用安装元件安全、地固定在机器或系统上。紧固旨在保持油口无张力。特别是，不得向油口施加张力或静态或动态惯性力。
在选择合适的安装点时，应考虑支撑结构的热膨胀和来自环境的振动。
油气蓄能器安全说明
机器终用户需要附上机器或系统的操作说明RE 50150-B以及大于1升容器的CE符合性声明。
液压系统中液压气动蓄能器的一般信息可在DIN EN ISO 4413中找到。
安全设备
注意事项：
根据压力设备指令2014/68/EU，必须确保液压气动蓄能器不会在允许范围外运行。
为了不超过大工作压力，根据数据表50131，博世力士乐建议使用ABZSS型蓄能器切断块。
德国力士乐REXROTH蓄能器订货号和型号：
0531602573 HAD0,7-180-1X/50G04A-1N111-BA
0531602574 HAD0,7-180-1X/30G04E-1N111-BA
0531602671 HAD0,7-250-1X/50G04C-1E111-BA
0531600601 HAD0,16-250-1X/50Z06F-1N111-BA
0531601533 HAD0,35-160-1X/0F08A-2N111-USA
R901395926 HAD2,8-250-2X/50Z08C-1E111-CE
R901395909 HAD2,8-250-2X/0Z08C-1N111-CE
R901395911 HAD2,8-250-2X/100Z08C-1N111-CE
R901264261 HAD0,7-211-1X/0G04E-1E111-BA
0531612512 HAD1,0-200-1X/50G04C-1E111-BA
0531603405 HAD1,4-140-1X/45Z06C-1N111-CE
0531802506 HAD0,7-210-1X/130G04C-1N111-BA
0531602564 HAD0,7-180-1X/70Z06A-1N111-BA
0531602604 HAD0,7-250-1X/70Z06A-1N111-BA
R901164368 HAD1,4-140-1X/2G04E-1N111-CE
R901463746 HAD1,4-250-1X/0G04C-1N111-CE
R901395958 HAD3,5-250-2X/0G05E5-1N111-CE
R901164372 HAD2,0-250-1X/2G05E5-1N111-CE
R901359266 HAD0,075-250-1X/0G04C-1N111-BA
通过循环运动，液压蓄能器可以减少安装功率，从而提高能源效率。我们结构良好的气囊和膜式蓄能器产品组合满足各种尺寸和所有应用的系统要求。
力士乐REXROTH隔膜式蓄能器用于缓冲冲击和振动，或液压系统中的漏油或体积补偿。在我们包含所有常见型号容器和连接的广泛产品选择中，您将找到适用于农业和采掘技术以及工业应用种许多应用情况的合适解决方案。
力士乐REXROTH蓄能器 HAD0,075-250-1X/0G04C-1N111-BA
R901359266
薄膜式蓄能器，容量 0.075 升，压力 250 bar，适用于移动和工业应用
薄膜式蓄能器，根据 PED 2014/68/EU 第 4 条第 3 段：不需要 CE 证书。用于液压系统中的压力波动和脉动阻尼、液体体积补偿或能量存储。
恶劣环境条件下的终涂装
G 1/2 接口，外六角螺丝孔
用于常温范围、矿物油和 HFC 流体的膜片材料 NBR
无预充压力
标称体积 [l] 0.075
大压力 [bar] 250
大体积流量 [l/min] 10
材料（膜/气囊） NBR
工作接口尺寸 G1/2
符合性说明 容量 ≤ 1 升时不需要
液压油 HLP,HLPD,HVLP,HVLPD,HFC
重量 [kg] 0.88
通过循环运动，液压蓄能器可以减少安装功率，从而提高能源效率。我们结构良好的气囊和膜式蓄能器产品组合满足各种尺寸和所有应用的系统要求。
力士乐REXROTH隔膜式蓄能器用于缓冲冲击和振动，或液压系统中的漏油或体积补偿。在我们包含所有常见型号容器和连接的广泛产品选择中，您将找到适用于农业和采掘技术以及工业应用种许多应用情况的合适解决方案。
力士乐REXROTH蓄能器 HAD2,0-250-1X/2G05E5-1N111-CE
R901164372
薄膜式蓄能器，容量 2.0 升，压力 250 bar，适用于移动和工业应用
薄膜式蓄能器符合欧洲压力设备指令 2014/68/EU。用于液压系统中的压力波动和脉动阻尼、液体体积补偿或能量存储。
恶劣环境条件下的终涂装
G 3/4 接口，内螺纹和拧入式螺柱 M45 x 1.5
用于常温范围、矿物油和 HFC 流体的膜片材料 NBR
预充 2 bar
标称体积 [l] 2
大压力 [bar] 250
大体积流量 [l/min] 60
材料（膜/气囊） NBR
工作接口尺寸 G3/4
符合性说明 CE 根据指令 2014/68/EU
液压油 HLP,HLPD,HVLP,HVLPD,HFC
重量 [kg] 8.76
通过循环运动，液压蓄能器可以减少安装功率，从而提高能源效率。我们结构良好的气囊和膜式蓄能器产品组合满足各种尺寸和所有应用的系统要求。
力士乐REXROTH隔膜式蓄能器用于缓冲冲击和振动，或液压系统中的漏油或体积补偿。在我们包含所有常见型号容器和连接的广泛产品选择中，您将找到适用于农业和采掘技术以及工业应用种许多应用情况的合适解决方案。
力士乐REXROTH蓄能器 HAD3,5-250-2X/0G05E5-1N111-CE
R901395958 HAD3,5-250-20/0G05E5-1N111-CE
薄膜式蓄能器，容量 3.5 升，压力 250 bar，适用于移动和工业应用
薄膜式蓄能器符合欧洲压力设备指令 2014/68/EU。用于液压系统中的压力波动和脉动阻尼、液体体积补偿或能量存储。
恶劣环境条件下的终涂装
G 3/4 接口，内螺纹和拧入式螺柱 M45 x 1.5
用于常温范围、矿物油和 HFC 流体的膜片材料 NBR
无预充压力
标称体积 [l] 3.5
大压力 [bar] 250
大体积流量 [l/min] 60
材料（膜/气囊） NBR
工作接口尺寸 G3/4
符合性说明 CE 根据指令 2014/68/EU
液压油 HLP,HLPD,HVLP,HVLPD,HFC
重量 [kg] 9.8
通过循环运动，液压蓄能器可以减少安装功率，从而提高能源效率。我们结构良好的气囊和膜式蓄能器产品组合满足各种尺寸和所有应用的系统要求。
力士乐REXROTH隔膜式蓄能器用于缓冲冲击和振动，或液压系统中的漏油或体积补偿。在我们包含所有常见型号容器和连接的广泛产品选择中，您将找到适用于农业和采掘技术以及工业应用种许多应用情况的合适解决方案。
力士乐REXROTH蓄能器 HAD1,4-250-1X/0G04C-1N111-CE
R901463746
薄膜式蓄能器，容量 1.4 升，压力 250 bar，适用于移动和工业应用
薄膜式蓄能器符合欧洲压力设备指令 2014/68/EU。用于液压系统中的压力波动和脉动阻尼、液体体积补偿或能量存储。
恶劣环境条件下的终涂装
G 1/2 接口，外六角螺丝孔
用于常温范围、矿物油和 HFC 流体的膜片材料 NBR
无预充压力
标称体积 [l] 1.4
大压力 [bar] 250
大体积流量 [l/min] 40
材料（膜/气囊） NBR
工作接口尺寸 G1/2
符合性说明 CE 根据指令 2014/68/EU
液压油 HLP,HLPD,HVLP,HVLPD,HFC
重量 [kg] 5.4
通过循环运动，液压蓄能器可以减少安装功率，从而提高能源效率。我们结构良好的气囊和膜式蓄能器产品组合满足各种尺寸和所有应用的系统要求。
力士乐REXROTH隔膜式蓄能器用于缓冲冲击和振动，或液压系统中的漏油或体积补偿。在我们包含所有常见型号容器和连接的广泛产品选择中，您将找到适用于农业和采掘技术以及工业应用种许多应用情况的合适解决方案。
力士乐REXROTH蓄能器 HAD1,4-140-1X/2G04E-1N111-CE
R901164368
薄膜式蓄能器，容量 1.4 升，压力 140 bar，适用于移动和工业应用
薄膜式蓄能器符合欧洲压力设备指令 2014/68/EU。用于液压系统中的压力波动和脉动阻尼、液体体积补偿或能量存储。
恶劣环境条件下的终涂装
G 1/2 接口，内螺纹和拧入式螺柱 M33 x 1.5
用于常温范围、矿物油和 HFC 流体的膜片材料 NBR
预充 2 bar
标称体积 [l] 1.4
大压力 [bar] 140
大体积流量 [l/min] 40
材料（膜/气囊） NBR
工作接口尺寸 G1/2
符合性说明 CE 根据指令 2014/68/EU
液压油 HLP,HLPD,HVLP,HVLPD,HFC
重量 [kg] 4.2
通过循环运动，液压蓄能器可以减少安装功率，从而提高能源效率。我们结构良好的气囊和膜式蓄能器产品组合满足各种尺寸和所有应用的系统要求。
力士乐REXROTH隔膜式蓄能器用于缓冲冲击和振动，或液压系统中的漏油或体积补偿。在我们包含所有常见型号容器和连接的广泛产品选择中，您将找到适用于农业和采掘技术以及工业应用种许多应用情况的合适解决方案。
力士乐REXROTH蓄能器 HAD0,7-250-1X/70Z06A-1N111-BA
0531602604
薄膜式蓄能器，容量 0.7 升，压力 250 bar，适用于移动和工业应用
薄膜式蓄能器，根据 PED 2014/68/EU 第 4 条第 3 段：不需要 CE 证书。用于液压系统中的压力波动和脉动阻尼、液体体积补偿或能量存储。
恶劣环境条件下的终涂装
接口 M18x1.5 螺丝孔
用于常温范围、矿物油和 HFC 流体的膜片材料 NBR
预充 70 bar
标称体积 [l] 0.7
大压力 [bar] 250
大体积流量 [l/min] 40
材料（膜/气囊） NBR
工作接口尺寸 M18x1,5
符合性说明 容量 ≤ 1 升时不需要
液压油 HLP,HLPD,HVLP,HVLPD,HFC
重量 [kg] 2.92
力士乐比例节流阀2WFC25S140Q-10/M/K4
