品牌:QT-1050 波文比系统
发货:3天内
在农田生态系统中，从外界获得的能量主要是净辐射能用以支出消耗于农田蒸散、空气热交换、加热土壤以及极少部分储存为光合能。净辐射能在系统内部各项的分配比例及规律一直是现代农田生态学、农业气象学和水文学等学科研究的热点问题。
波文比(Bowen ratio)是1926年英国物理学家Bowen IS在研究自由水面的能量平衡时提出的。他认为，水分子的蒸发扩散过程与同一水面向空气中的热量输送过程是相似的。于是，他提出了波文比(β)的概念，即水面与空气间的湍流交换热量(H)与自由水面向空气中蒸发水汽的耗热(LE)之比。

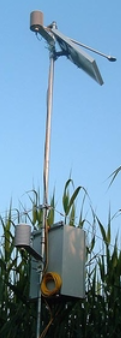

QT-1050 波文比系统是研究能量平衡（土壤水分蒸发蒸腾损失总量）的系统。QT-1050 波文比系统可直接获取波文比（B）、感热（H）及潜热（Le ）参数。农田生态系统处于近地面层，可分为土壤层和作物冠层，是维系于三相物质能量循环转换的界面活动带。
系统组成：
l数据采集器
l传感器：两个剖面的空气温湿度、一层净辐射、土壤热通量板。并可根据自己的需要选择其它辅助气象传感器，
l太阳能板及蓄电池等供电系统
l安装支架及附件
l可根据需要增加气象传感器，如风速风向，空气温度，湿度，气压，辐射等。
系统特点：
l易安装、便于维护
l测量精度高，无须人工参与
l要素灵活组配
l数据采集密度可以自行设置
l状态监控
l支持交流 / 太阳能供电方式
l免维护，适合于野外应用
l可单站应用也可组网布点，无线数据传输
l大容量数据存储器
网络管理软件（可选）：
a)管理功能：具有数据分级管理功能，监测点管理等功能。
b)采集功能：采集监测点土壤水分监测数据。
c)报警功能：数据报警功能。
d)查询功能：监测系统软件可以查询各种历史记录。
e)存储功能：前端监测设备具备大容量数据存数功能；监测中心数据库可以记录所有历史数据。
f) 分析功能：数据可以生成曲线及报表，供趋势分析。
技术参数：
|
CR1000 数据采集器 |
技术参数 |
|
采样频率 |
100Hz |
|
模拟通道 |
8个差分通道（16个单端通道） |
|
脉冲通道 |
2个 |
|
控制输出 |
8个 |
|
激发通道 |
3个电压通道 |
|
其他端口 |
4个SDI-12或4个RS232（与8个控制输出接口共用） |
|
数据通信端口 |
1个CS I/O；1个RS-232；1个平行外围设备 |
|
信号输入范围 |
±5000mV |
|
A/D转换精度 |
13位模拟/数字转换 |
|
测量分辨率 |
0.33 ?V |
|
测量精度 |
±（读数*0.06%+偏移量），0~40℃ |
|
内置存储空间 |
4M |
|
供电电压 |
9.6~16VDC |
|
功耗 |
睡眠模式：0.6mA，1Hz采集频率：4.2mA |
|
尺寸 |
23.9×10.2×6.1cm |
|
工作温度 |
-25~50℃；-55~85℃（扩展） |
|
HMP155A 温湿度传感器 |
技术参数 |
|
湿度测量 |
|
|
测量范围 |
0.8?100 ％RH，非冷凝 |
|
精度 （15~25℃） |
±1%（0~90% RH），±1.7%（90~100 % RH） |
|
精度 （-60°~-40°C） |
±（1.4+0.032×读数）％RH |
|
精度 （-40°~-20°C） |
±（1.2+0.012×读数）％RH |
|
精度 （-20°~+40°C） |
±（1.0+0.008×读数）％RH |
|
精度 （+40°~+60°C） |
±（1.2+0.012×读数）％RH |
|
湿度传感器类型 |
Vaisala HUMICAP®180R |
|
响应时间 |
20s（63％RH）；60s（90％RH） |
|
温度测量 |
|
|
测量范围 |
-80 ~+60 °C |
|
精度（20℃时） |
±0.17℃（采用电压信号输出时），0.12℃（采用RS-485信号输出时） |
|
温度传感器类型 |
Pt 100 RTD 1/3 class B IEC 751 |
|
常规参数 |
|
|
工作温度（储存） |
-80 ~+60 °C |
|
工作电压 |
7~28 VDC |
|
输出信号： |
电压（0~1V），RS-485，Pt100（4线连接） |
|
外壳： |
PC |
|
连接电缆 |
3，5，10和30米 |
|
外壳防护等级： |
IP66 |
|
平均电流功耗： |
≤3 mA（模拟输出模式） |
|
电磁兼容性： |
符合EMC标准EN61326-1电磁 |
|
过滤器： |
聚四氟乙烯 |
|
长度： |
27.9厘米（11英吋） |
|
尖部直径： |
1.2厘米（0.5英寸） |
|
高： |
2.4厘米（0.9英寸） |
|
宽： |
2.0厘米（0.8英寸） |
|
顶 端高度： |
4厘米（16英寸） |
|
NR-LITE 2 净辐射传感器 |
技术参数 |
|
光谱范围 |
0～100微米 |
|
元件保护 |
特氟纶涂层 |
|
灵敏度 |
10 mV/Wm? |
|
输出范围 |
-25 to +25 mV |
|
不对称度 |
± 20% |
|
测量范围 |
-2000 to +2000 W/m? |
|
响应时间 |
20 秒 |
|
温度范围 |
-30 °C to +70 °C |
|
角度错误 |
(0-60 度 在 1000 Wm?): < 30 Wm |
|
安装支架 |
16 x 400 mm |
|
尺寸 |
80 mm 直径 |
|
HFP01 土壤热通量板 |
技术参数 |
|
灵敏度 |
大约50 ?V/ W.m-2 |
|
电阻 (额定) |
2 W |
|
温度范围 |
-30~70℃ |
|
反应时间 |
± 4 分钟 (类似于土壤) |
|
测量范围 |
+2000~2000 W.m-2 |
|
温度依存度 |
< 0.1%/℃ |
产地：美国
