品牌:迪普马DUPLOMATIC
产地:意大利
型号:DS3-RSB1/11N-D24K1
名称:电磁阀
起订:1个
供应:100个
发货:3天内

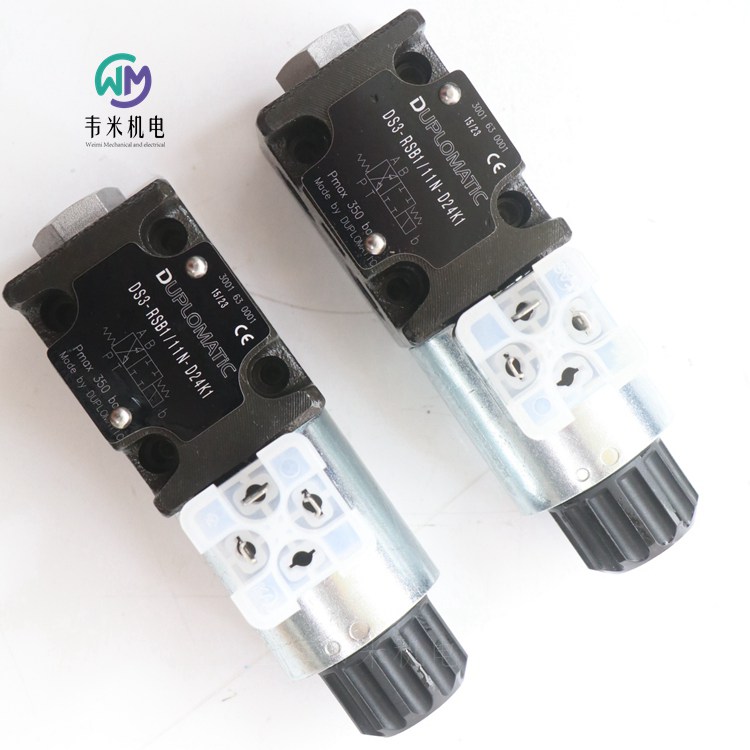

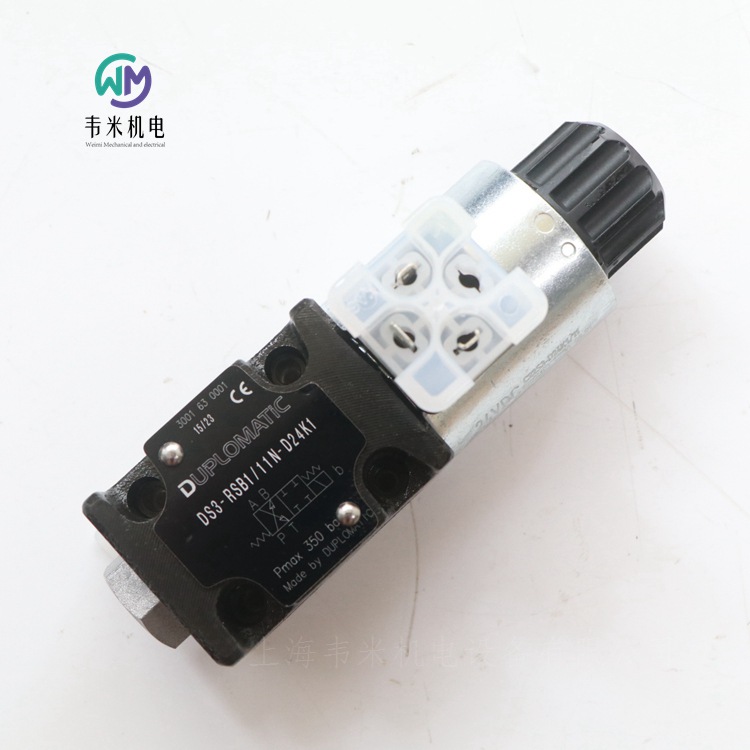

迪普马电磁阀DS3-RSB1/11N-D24K1，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！
意大利迪普马DUPLOMATIC电磁阀DS3系列
板式安装
ISO 4401-03 (CETOP 03)
高工作压力 350 bar
大流量 100 l/min
直动式底板安装方向控制阀，底板安装面符合ISO 4401(CETOP RP121H) 标准。
该阀提供三通或四通设计，可分为2位和3位，并且具有各种可互换的阀芯。
阀体由高强度铸铁制造而成，阀体内铸有宽大的流道，以减少压力损失。采用了带有可互换线圈的湿式电磁铁。
该阀可采用直流或者交流电磁铁。直流电磁铁也可采用交流供电。但需使用带桥式整流器的插头。
DS3直流电磁铁阀还以可提供平稳换向类型。
直流电磁铁阀还可以提供锌镍镀层，确保抗盐雾能力达600小时。
除了标准的手动应急操作之外，还可提供手柄式、推进式、保护罩式以及机械制动式等各种形式。
工作极限
不同阀芯机能的流量限制和工作压力之间的关系。数据测量按照 ISO 6403 标准，电磁铁工作温度为额定温度，供应电压为额定电压90%测得。并且使用了粘度为 36 cSt的矿物液压油，在温度为50 °C，过滤精度符合ISO 4406:1999 等级18/16/13条件下获取。
电磁铁
电磁铁通常由铁芯和线圈两部分组成。铁芯以螺纹形式安装在阀体内，并且包括浸在油中，可作无摩擦运动的衔铁。内部与回油管路油液接触，保证了散热效果。
线圈通过螺纹环固定在铁芯上，可作360°旋转，以适应可用的安装空间。
直流电磁阀电流和功率消耗
表中列出了不同型号直流线圈的电流和功耗值。采用交流电（50或者 60 Hz）供电时，需通过整流电路实现，可使用带桥式整流的“D”型插头。 但需要考虑功率极限的下降。
安装
具有弹簧对中和复位的阀可在任意方向安装； 不带弹簧，机械定位的RK型阀必须纵向轴水平安装。
阀可以通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的 值。如果平面度或者粗糙度达不到要求的 小值，则阀和安装面之间很容易发生油液泄露。
意大利迪普马DUPLOMATIC电磁阀订货型号：
DS3-23TA/11N-D24K1
DS3-23TB/11N-D24K1
DS3-TA23/11N-SD24K1
DS3-TA23/11N-D24K1/F/CM
DS3-TA/10N-D24K1
DS3-TA/11N-D24K1
DS3-TA/11N-D24K1/CM
DS3-TA/11N-A110K1
DS3-TA/11N-A230K1
DS3-TA02/11N-D24K1
DS3-TA02/11N-D220K1
DS3-TB/11N-D24K1
DS3-TB/11N-D220K1
DS3-TB02/11N-SD24K1
DS3-TB02/11N-SD28K1
DS3-RK/11N-D00
DS3-RK/11N-D24K1
DS3-RK/11N-A230K1
DS3-RK/11N-D220K1
DS3-RK/11N-A110K1
DS3-RSA4/11N-A00
DS3-RSA4/11N-A230K1
DS3-S1/11N-A110K1
DS3-S1/11N-D24K1
DS3-S1/11V-SD24K7/W7
DS3-S2/11N-D24K1
DS3-S2/10N-A230K1
DS3-S2/11N-A230K1
DS3-S2/11N-D24WK1/CH/W7
DS3-S3/11N-A110K1
DS3-S3/11N-A230K1
DS3-S3/11N-SD28K1
DS3-S3/11N-D24K1
DS3-S3/11N-SD24K1
DS3-S3/11N-D24K1/CM
DS3-S3/11N-D220K1
DS3-S4/11N-D24K1
DS3-S4/11N-SD24K1
DS3-S4/11N-D24K1/CM
DS3-S4/11N-A110K1
DS3-S4/10N-A230K1
DS3-S4/11N-A230K1
DS3-S9/11N-D24K1
DS3-S9/11N-D24K1/F/CM
DS3-S10/11N-D24K1
DS3-S10/11N-A230K1
DS3-SA12/11N-D24K1
DS3-SA23/11N-D24K1
DS3-SA2F/13N-D24K1/F
DS3-SA2/11N-D00
DS3-SA2/11N-D24K1
DS3-SA2/11N-A110K1
DS3-SA2/11N-A230K1
DS3-SA3/11N-D24K1
DS3-RSB1/11N-D24K1
DS3-RSB2/11N-D24K1
C22S3-A230K1/11
C22S3-D24K1/11
C22S3-D220K1/12
意大利迪普马DUPLOMATIC防爆型电磁方向控制阀
DS3K* ISO?4401-03 (CETOP 03)
DL5BK* ISO?4401-05 (CETOP 05)
DSP5K* CETOP P05
DSP5RK* ISO?4401-05 (CETOP R05)
DSP7K* ISO?4401-07 (CETOP 07)
DSP8K* ISO 4401-08 (CETOP 08)
DSP10K* ISO 4401-10
这些阀中，规格ISO 4401-03 (CETOP 03)为直动式，规格CETOP P05，ISO 4401-05 (CETOP R05)，ISO 4401-07(CETOP 07)，ISO 4401-08 (CETOP 08)和ISO 4401-10为先导式。
此电磁方向控制阀符合ATEX 94/9/EC标准，适合在潜在易燃易爆环境下使用，符合ATEX II 2GD（温度等级T4或者T5）或者用于矿井的I M2。见4节ATEX分类，工作温度和电气特性。
与上述标准一致的声明，总是和阀一起提供。
低温型（至- 40 °C）也可提供。
DS3K*和DL5BK*型阀供货时经过表面镀锌镍处理，确保其耐盐雾腐蚀性能力达600小时；DSP*K*型阀， 表面处理根据客户要求提供。
工作极限
不同型号阀流量限制和工作压力之间的关系。 数据测量按照ISO 6403 标准，电磁铁工作温度为额定温度，供应电压为额定电压90%测得。并且使用了粘度为36 cSt的矿物液压油，在温度为50 °C，过滤精度符合ISO 4406:1999 等级18/16/13条件下获取。
4通阀处于3通工作状态时，亦或者A口或B口封闭，或者无流量时的工作极限，会相应的降低。
ATEX分类，工作温度和电气特性
可应用和安装于潜在易燃易爆气体环境中的阀， 根据ATEX指令描述， 迪普马认证了阀和线圈的组合；供货通常包括遵照指示的声明和操作，以及维护手册，包括在潜在易燃易爆环境下正确使用阀所需要的所有信息。
根据ATEX指令，安装在这些阀上的线圈已经经过单独的认证，因而适合在潜在易燃易爆气体环境中使用。
阀的ATEX分类
此阀可应用和安装于潜在易燃易爆环境中，包括:
ATEX II 2G、ATEX II 2D：*KD2 用于易燃易爆区域，由气体、蒸汽、迷雾或者空气/粉尘引起，有时也可能是混合物造成
ATEX I M2：*KDM2 用于矿井的地下部分，以及可能受到和/或者易燃粉尘危及的此类矿井的地表装置部分。一旦发生易燃易爆环境，此设备应当断电。
线圈的ATEX分类
防爆阀的线圈有自身独特的标签，包含了相关ATEX标记。 特制的线圈外壳机械结构是为了确保其抵抗可能的内部爆炸，并防止爆炸向外部环境蔓延，符合“Ex d” 型防护(防爆线圈)。
此外，电磁铁的设计也是为了维持其表面温度低于相关等级的限制。R* 型线圈(交流电源供电) 包含内置的整流电路。
工作温度
此类阀按照其 高表面温度（EN 13463-1）进行分类，其中 高表面温度必须低于阀所使用的分类区域中，气体、蒸汽和粉尘的燃点。
II类组别的阀，也可用于限制更少的温度等级（表面温度允许更高）。
电气连接
接线
为了实现线圈的电气连接，必须适用接线端子，接线端子包含在接线盒中，可旋开固定盖板 的4个螺栓。 电气连接极性独立。 做电气连接时，很重要的一点就是必须连接接线端子盒中的接地点(M4螺栓)，可通过合适的导线和系统的主接地线一起实现。
在线圈壳体的外部，有一个接地点(M4螺栓)，可确保阀和系统主接地线之间的等势性；连接此点，从而确保实现EN 13463-1标准，强制验证潜在易燃易爆气体环境中各元件的等势性(各元件之间的 大电阻需为100 Ω)。
在电气接线的 后，必须重新拆开接线盒的盖板，检查盖板座中的密封位置是否正确，并使用4.9-6 Nm的扭矩紧固4个M5的螺栓。
电气连接必须按照ATEX标准中的规则说明进行。
电流过载保险丝和开关电压峰值
每一个阀的上游，必须连接一根合适的保险丝 (根据IEC 60127标准， 大3 x)，或者连接一个作为短路保护的电动开关，带短路以及热瞬时跳 闸。保险丝的切断功率必须超过或者和电源短路电流一致。保险丝或者保护电动开关必须放置在危险区域之外，或使用防爆遮盖物进行保护。
为了保护阀连接的电器设备， 线圈中有一个保护电路，电感关闭时触发，可减小电压峰值。
意大利迪普马DUPLOMATIC防爆电磁阀订货型号：
DS3KD2-S4/10V-R240K9T02/CM
DS3KD2-S1/10N-D24K9T02/CM
意大利迪普马DUPLOMATIC液动方向控制阀DSA系列
板式安装
DSA3 ISO 4401-03 (CETOP 03)
DSA5 ISO 4401-05 (CETOP R05)
技术参数 （在温度50°C，油液粘度36 cSt条件下测得）
公称流量 l/min 75 120
环境温度范围 °C -20 / +50
油液温度范围 °C -20 / +80
油液粘度范围 cSt 10 ÷ 400
油液允许的 高污染等级 根据 ISO 4406:1999 等级 20/18/15
推荐油液粘度 cSt 25
DSA* 阀是气动方向控制阀，提供三通或四通设计，并且具有各种可互换的阀芯，安装面尺寸符合 ISO4401 (CETOP RP121H) 标准。
阀体由高强度铸铁制造而成，阀体内铸有宽大的流道，以减少压力损失。
该阀可提供2位或者3位设计带弹簧回位，或者2位带机械回位。
外泄油口Y适用于(标准)规格ISO 4401-05 (CETOPR05) 。当T口回油背压大于25 bar时，此油口必须连接。
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封(代号N)。对于HFDR 油液，使用FPM 密封（代号V）。若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。
当工作油温高于80 °C 时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
工作极限
图中曲线反映了不同阀芯机能的流量限制和工作压力之间的关系。数据测量按照ISO 6403 标准，使用了粘度为36 cSt的矿物液压油，在温度为50 °C，过滤精度符合ISO 4406:1999 等级18/16/13条件下获取。
安装
具有弹簧对中和复位的阀可在任意方向安装； 不带弹簧，机械定位的RK型阀必须纵向轴水平安装。
阀可通过螺钉或者螺栓安装在平面上。
如果平面度或者粗糙度达不到要求的 小值，则阀和安装面之间很容易发生油液泄露。
意大利迪普马DUPLOMATIC液压换向阀订货型号：
DSA3-TA/12N
DSA3-S1/12N
DSA5-S1/20N
意大利迪普马DUPLOMATIC电磁开关阀MDS3系列
叠加式
ISO 4401-03 (CETOP 03)
高工作压力 350 bar
大流量 50 l/min
阀MDS3用于多流向切换，或者压力阀选择。
油道孔穿过整个阀体，并且由于其特殊设计，阀MDS3可以和所有符合 ISO 4401-03 (CETOP 03)标准的叠加阀一起安装。
阀中与 P - T - A - B油路平行的特殊连接，使得不同的液压原理构造很容易实现，并将压降减小到了低值。
部分直流型号可选择平稳换向特性。
技术参数 （在温度50°C，油液粘度36 cSt条件下测得）
大工作压力：
油口 P - A - B 350bar
油口 T (直流型) 210bar
油口 T (交流型) 140bar
P - A - B 油口 大流量 50l/min
环境温度范围 -20 / +50°C
油液温度范围 -20 / +80°C
油液粘度范围 10 ÷ 400 cSt
油液允许的 高污染等级 根据ISO 4406:1999 等级20/18/15
推荐油液粘度 25 cSt
重量：
单电磁铁阀 1,5kg
双电磁铁阀 2kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封(代号N)。对于HFDR 油液，使用FPM 密封（代号V）。若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。
当工作油温高于80 °C 时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
平稳换向
目前，平稳换向特性只在直流阀阀芯机能为 S12, SA12 和SB12时可以提供。
该阀通过降低阀芯的运动速度，实现液压执行机构的平稳启动和停止。换向时间和特性曲线受工作介质的粘度（受温度影响）影响。此外，换向时间还会因为阀的流量和工作压力而变化。
为了实现平稳换向的正确功能，必须确保电磁铁铁芯充满油液。为了达到这个目的，我们建议在回油管T中安装1-2bar的背压阀。
电磁铁
电磁铁通常由铁芯和线圈两部分组成。铁芯以螺纹形式安装在阀体内，并且包括浸在油中，可作无摩擦运动的衔铁。内部与回油管路油液接触，保证了散热效果。
线圈通过螺纹环固定在铁芯上，可旋转以适应可用的安装空间。
直流电磁阀电流和功率消耗
不同型号直流线圈的电流和功耗值。采用交流电（50或者60 Hz）供电时，需通过整流电路实现，可使用带桥式整流的“D”型插头（见目录49 000）。但需要考虑功率极限的下降。
安装
该阀可在任意方向安装。阀可通过螺钉或者螺栓安装在平面上。
如果平面度或者粗糙度达不到要求的 小值，则阀和安装面之间很容易发生油液泄露。
电气插头
除了阀和插头一起提供的K12型，电磁阀提供时都不带插头。带K1型标准电气连接的线圈(DIN 43650)，插头可以单独订购。K7型的连接形式，相应的插头不能单独提供。
意大利迪普马DUPLOMATIC电磁阀订货型号：
MDS3-SA1/10N-D24K1
MDS3-SA12/10N-D24K1/F
意大利迪普马DUPLOMATIC管式单向阀VD*-W*系列
高工作压力 400 bar
管式单向阀VD*-W*带“BSP”螺纹油口，适用于液压管路中安装。
该阀允许正向油液自由流动，反向禁止流动。
非工作状态下，锥阀芯由弹簧保持关闭。当进油口“A”压力大于弹簧压力值和出油口“B”压力值之和时，锥阀芯打开。
可提供8种规格， 大流量可达850 l/min，且可提供5种不同的开启压力。
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM。
当工作油温高于80 °C 时，将会导致液压油和密封过快老化与变质。
请注意保持液压油稳定的物理和化学性能。
VD2-W* 油口1/4” 流量25 l/min 重量0,17kg 压力400bar
VD3-W* 油口3/8” 流量40 l/min 重量0,26kg 压力400bar
VD4-W* 油口1/2” 流量75 l/min 重量0,41kg 压力400bar
VD5-W* 油口3/4” 流量125 l/min 重量0,6kg 压力400bar
VD6-W* 油口1” 流量200 l/min 重量1,2kg 压力320bar
VD7-W* 油口1 ?” 流量280 l/min 重量1,8kg 压力320bar
VD8-W* 油口1 ?” 流量650 l/min 重量3,2kg 压力320bar
VD9-W* 油口2” 流量850 l/min 重量4,8kg 压力320bar
意大利迪普马DUPLOMATIC数字电子控制单元，用于开环单电磁铁比例阀EDC-1
技术参数
电源电压 10-30V DC - 含波动值
所需功率 小20W - 大40W
输出电流 小800mA - 大2600mA
电源电气保护 过载超过33V 极性反转
输出电气保护 短路
模拟量电气保护 至30 V DC
可用参考输入信号
(可经跳线选择)
0 - 10V 输入阻抗 100 k?
0 - 5V 输入阻抗 100 k?
4 - 20 mA 输入阻抗 大500 ?
插头类型 DIN 43650
电磁兼容性 (EMC):
- 辐射 CEI EN 61000-6-4
- 抗扰 CEI EN 61000-6-2
绝缘防护等级 (CEI EN 60529) IP 65 - 67
工作温度范围 -20/+70°C
重量 0.1kg
EDC-1型插头是一种控制开环比例阀的数字放大器。 该单元提供和输入信号成比例的可变电流，不受温度变化或者负载阻抗的影响，2600 mA (全范围值)的分辨率达到1%。
电磁铁电源的PWM特性减小了阀的滞环，从而优化了控制精度。根据被控阀，放大器可优化定制各种不同的大电流规格和开关频率(PWM)。
可通过放大器上的按键和显示进行设定，或者通过RS232连接笔记本电脑,使用EDC-PC软件设定。
功能说明
电源
插头需要的供电电源为10 - 30 V DC (端子1和2)。
注意；插头的电源电压值必须高于所控制电磁铁的额定工作电压。电源电压必须经过整流和滤波，并且大允许波动在上述电压范围内。
插头所需要的功率由电源电压值和供电电流大值决定(取决于卡的型号)。通常来说，所需功率的稳妥值可以认为是V x I的乘积。
例如： 插头的大电流 = 800 mA且电源电压为24 V DC，则所需要的功率约为20W。如果卡的大电流=1600 mA且电源电压为24 VDC，则所使用的功率等于38.5 W。
电气保护
插头具有防止超压和极性反转的功能。输出端有短路保护。
参考输入信号
插头可接受来自于外部发生器 (PLC, CNC)或者外部电位计的0 - 10V和0 - 5V电压参考输入信号，以及4 - 20 mA的电流信号。
信号
供电指示(电源)
显示即表示插头处于工作状态并且由+24 V DC供电。
调节
有两种调节模式：参数观测和参数编辑。一种模式可实时监测各控制值，包括两个通道中需要的和可读的电流值。二种模式可进行工作参数观测和编辑。
参数观测
卡切换到参数观测模式时，显示的一个变化参数值为U1 (输入信号)。
按下按键(1)后，显示电磁铁的输入电流。 通过按键(1)，可切换不同的参数。每选中一个参数时，它的名字缩写将会出现约一秒钟。通过短暂地按下按键，当前参数名会显示约一秒钟。
可选择的参数包括：
U1: 参考输入信号：
0 + 10V
0 + 5V
4 - 20mA (显示为2 - 10)
C1: 根据输入信号所需要的电流，单位安培，范围从0到2.6 A。
所有提到的参数，均可从位于插头前面板的两位数字显示观测到。
参数编辑
按住键(2) 至少3秒钟后，进入参数编辑模式。一个显示的参数是G1。若要修改此参数，可按住键(1) 2秒，直至显示闪烁。使用键(2)增大数值，键(1)减小数值。同时按下两个键，即可保存新的数值。显示停止闪烁。
按键(2)可滚动显示各参数。若需要修改其他参数，可重复上述修改参 数G1的各步骤。
可选择的参数包括：
G1: “I Max” 电流， 以毫安表示。
此参数设定了参考输入信号为大值+10 V(或者20 mA)时，供给电磁铁的大电流。此参数用于限定阀控制的液压尺寸大值。
默认值 = Imax
范围 = Imax的50 - 100
o1: “I Min” 电流， 以毫安表示。
此参数设定了参考输入信号超出0,1 V (或者0,1 mA)限制时，电磁铁的偏置电流。 此参数用于清除阀的不灵敏区域 (死区)。 默认值 = 0%范围 = Imax的0 - 50%
u1: “Ramp?Up” 上升斜坡时间，单位秒。
此参数设定了输入信号从0到100变化时，电流的增大时间。 此参数用于减慢阀的响应时间，以防输入信号出现突变。
默认值 = 00秒
范围 = 00 - 50秒
d1: “Ramp?Dn” 下降斜坡时间，单位秒
此参数设定了输入信号从100到0变化时，电流的减小时间。 此参数用于减慢阀的响应时间，以防输入信号出现突变。
默认值 = 00秒
范围 = 00- 50秒
Fr: PWM频率，单位Hertz。 此参数用于设定控制电流的脉动频率PWM。减小PWM能够提高阀的精度，但会降低调节稳定性。增大PWM能够提高调节稳定性，但会增大滞环。
默认值 = PWM (根据卡的型号)
范围 = 50 - 500Hz
错误信号
EE: 4 - 20 mA电缆破损错误信号 (阈值 3 mA)。关闭+24 V DC 电缆重置报警。
安装
插头式电子单元可以直接安装在相应比例阀的电磁铁上。 4芯连接电缆(单根电缆截面积0,5 mm2) 供货时已预接线，标准长度2.5 m (DIN47100 标准)。
注释 1 为了遵守EMC要求，控制单元的电气连接必须符合接线图，这非常重要。 通常，阀和电子单元的接线必须尽量远离干扰源(例如动力电缆，电机，交换器和电气开关)。
在有电磁干扰的环境下，必对接线做全面保护。
调试，控制设定和信号测量
设定装置
可通过位于卡前面板的按键(1)和(2)修改设定，或者也可以通过使用EDC-PC硬件和软件包实现。
EDC-PC 软件
通过相应的硬件和软件包(需单独订购)，可方便地读取和设定插头的参数值。
软件通讯通过扁平电缆，和位于EDC-1面板上，保护盖之后的相应插头连接实现。EDC-PC仅保证与Windows 2000和Windows XP操 作系统兼容。
意大利迪普马DUPLOMATIC放大板订货型号：
EDC-131/10E1
EDC-112/10E0
EDC-135/10E0
ECL-20
