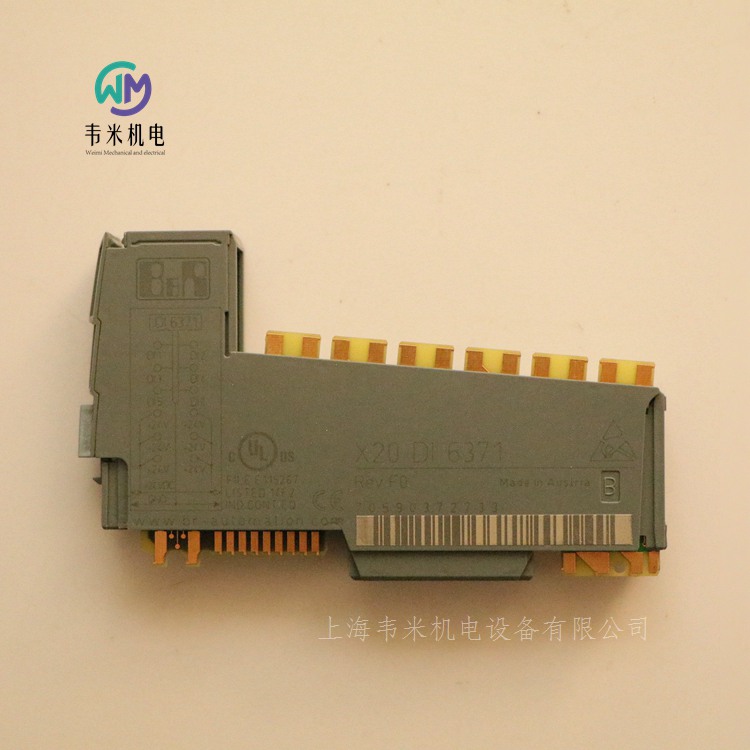

贝加莱数字量输入模块X20DI6371，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

贝加莱B&R数字输入模块
物料号:
X20DI6371
描述:
6个数字输入
接收器连接
2线连接
传感器电源为24 VDC
可以为整个模块配置软件输入过滤器
带6针接线板的单线连接类型
该模块配备了6个输入，用于1或2线连接。X20 6针接线板可用于通用单线接线。可以使用12引脚接线板实现双线布线。模块上的输入是为汇点连接而设计的。
简短描述
I/O模块6数字输入24 VDC，用于1线或2线连接
一般信息
B&R ID代码0x1B93
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
功耗
总线0.15 W
内部I/O 0.88 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
数字输入
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入电压24 VDC-15%/+20%
输入电流为24 VDC典型值。3.75毫安
输入电路接收器
输入滤波器
硬件≤100μs
软件默认值为1毫秒，可在0到25毫秒之间配置，增量为0.2毫秒
连接类型1或2线连接
输入电阻类型。6.4 kΩ
切换阈值
低<5 VDC
高>15 VDC
通道和母线之间的绝缘电压500 V
传感器电源
电压模块电源减去短路保护的电压降
500 mA时短路保护的电压降。2 VDC
总和电流0.5 A
短路保护是
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB06或X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R伺服驱动器逆变模块（单轴模块）柜内安装
物料号:
8BVI0330HWS0.000-1
描述:
不受控制的停车和集成的安全停车
电机固定制动器和温度传感器的集成连接
ACOPOSmulti插件模块的2个插槽
ACOPOS多逆变器模块，33 A，AS，壁挂式
一般信息
B&R ID代码0xAD78
支持
动态节点分配（DNA）是
冷却和安装型壁挂式
插入式模块插槽2
认证
CE是
UKCA是
功能安全是
UL cULus E225616
功率转换设备
EAC是
KC是
直流母线连接
电压
标称750 VDC
连续功耗24.4 kW
功耗取决于开关频率
开关频率5 kHz[0.07*IM?+7.3*IM+40]W
开关频率10 kHz[0.2*IM?+111*IM+130]W
开关频率20 kHz[1.85*IM?+3.8*IM+300]W
直流母线电容990?F
变体ACOPOSmulti背板
24 VDC电源
输入电压25 VDC±1.6%
输入电容32.9?F
功耗25 W+PSLOT1+PSLOT2+P24 V Out+PHolding Brake
变体ACOPOSmulti背板
24 VDC输出
数量2
输出电压
直流母线电压（UDC）：260至315 VDC 25 VDC*（UDC/315）
直流母线电压（UDC）：315至800 VDC 24 VDC±6%
保险丝保护250 mA（慢速熔断）电子，自动复位
电机连接
数量1
每个电机连接的连续功率24 kW
每个电机连接的连续电流33 Aeff
根据开关频率减少连续电流
开关频率5 kHz 1.57 A/K（从40°C开始）
开关频率10 kHz 0.5 A/K（从-10°C开始）
开关频率20 kHz 0.36 A/K（从-77°C开始）
持续电流的减少取决于安装高程
从海拔500米开始，每1000米3.3埃
峰值电流83 Aeff
标称开关频率5 kHz
可能的开关频率5/10/20 kHz
符合IEC TS 60034-25:2004限值曲线A的连接电机的绝缘应力
保护措施
过载保护是
短路和接地故障保护是
输出频率598 Hz
变种
U、 V、W、PE连接器
屏蔽连接是
端子连接横截面
柔性细绞线
带0.5至16 mm?的电线端套
批准数据
UL/C-UL-US 20至6 AWG
CSA 20至6 AWG
屏蔽连接的终端电缆横截面尺寸23至35 mm
取决于开关频率的电机线路长度
开关频率5 kHz 25 m
开关频率10 kHz 25 m
开关频率20 kHz 25 m
电机固定制动器连接
数量1
输出电压24 VDC+5.8%/-0%
每个连接的持续电流4.2 A
内阻0.15?
灭绝潜力约。30伏
每次开关操作的消光能量3 W
开关频率0.5 Hz
保护措施
过载和短路保护是
开路监测是
欠电压监测是
开路监测的响应阈值大约。零点五一
欠压监测的响应阈值24 VDC+0%/-4%
启用输入
数量2
电路接收器
电气隔离
输入-逆变器模块是
输入-输入是
输入电压
标称24 VDC
30 VDC
额定电压下的输入电流约。30毫安
切换阈值
低<5 V
高>15 V
标称输入电压下的开关延迟
启用1→ 0，PWM关闭值。20.5毫秒
启用0→ 1，准备PWM值。100?s
与地电位值相比的调制。±38伏
OSSD信号连接允许
测试脉冲长度：500?s
触发器输入
数量2
电路接收器
电气隔离
输入-逆变器模块是
输入-输入是
输入电压
标称24 VDC
30 VDC
切换阈值
低<5 V
高>15 V
额定电压下的输入电流约。10毫安
切换延迟
上升沿52?s±0.5?s（数字滤波）
下降沿53?s±0.5?s（数字滤波）
与地电位值相比的调制。±38伏
温度传感器连接
数量1
电阻范围500Ω至5 kΩ
电气特性
放电电容0.22?F
操作条件
允许的安装方向
垂直悬挂是
水平，面朝上是的
水平站立否
海平面以上安装高程
标称0至500米
4000m
根据EN 61800-5-1 2的污染程度（非导电污染）
根据EN 61800-5-1 III的过电压类别
防护等级符合EN 60529 IP20
环境条件
温度
活动
标称5至40°C
高55°C
储存-25至55°C
运输-25至70°C
相对湿度
操作5至85%
存储量5%至95%
运输量。40°C时为95%
机械性能
尺寸
宽度106.5毫米
高度317 mm
深度
壁装263 mm
重量约  5.4千克
模块宽度2

贝加莱B&R同步电机
物料号:
8JSA22.E9080D000-0
描述:
同步电机，自冷，尺寸2，长度2，标称转速8000 rpm
发动机
标称转速nN[rpm]8000
极对数3
标称扭矩Mn[Nm]063
标称功率PN[W]528
标称电流IN[A]104
失速扭矩M0[Nm]084
失速电流I0[A]139
扭矩Mmax[Nm]31.
电流Imax[A]7
转速nmax[rpm]8100
扭矩常数KT[Nm/A]061
电压常数KE[V/1000 rpm]39
定子电阻R2ph[Ω]1998
定子电感L2ph[mH]355.
电时间常数tel[ms]18.
热时间常数ttherm[min]9
惯性矩J[kgcm2]016
不带制动器的重量m[kg]11.
抱闸
制动器的保持扭矩MBr[Nm]142
制动器质量[kg]027
制动器的惯性矩JBr[kgcm2]0011
建议
ACOPOS 8Vxxxx.xx…1016
ACOPOSmulti 8BVIxxxx...0014
ACOPOS P3 8Ixxxx...2X2X
B&R电机电缆的横截面[mm2]075
连接器尺寸1.0

贝加莱B&R同步电机
物料号:
8JSA32.R0030D600-0
描述:
同步电机，自冷，尺寸3，长度2，标称转速3000 rpm
发动机
标称转速nN[rpm]3000
极对数4
标称扭矩Mn[Nm]181
标称功率PN[W]569
标称电流IN[A]13.
失速扭矩M0[Nm]2
失速电流I0[A]144
扭矩Mmax[Nm]82.
电流Imax[A]72.
转速nmax[rpm]8100
扭矩常数KT[Nm/A]14.
电压常数KE[V/1000 rpm]898.
定子电阻R2ph[Ω]2376
定子电感L2ph[mH]465.
电时间常数tel[ms]2
热时间常数ttherm[min]17
惯性矩J[kgcm2]059
不带制动器的重量m[kg]223
抱闸
制动器的保持扭矩MBr[Nm]25.
制动器质量[kg]027
制动器的惯性矩JBr[kgcm2]0011
建议
ACOPOS 8Vxxxx.xx…1016
ACOPOSmulti 8BVIxxxx...0014
ACOPOS P3 8Ixxxx...2X2X
B&R电机电缆的横截面[mm2]075
连接器尺寸1.0


贝加莱B&R同步电机
物料号:
8LSA34.S1030D000-3
描述:
S4 3000 1.4 00000 x xx 0 S0 xx S 560 R2
发动机
标称转速nN[rpm]3000
极对数4
标称扭矩Mn[Nm]14.
标称功率PN[W]440
标称电流IN[A]096
失速扭矩M0[Nm]15.
失速电流I0[A]103
扭矩Mmax[Nm]6
电流Imax[A]44.
转速nmax[rpm]9000
扭矩常数KT[Nm/A]145
电压常数KE[V/1000 rpm]8796
定子电阻R2ph[Ω]2283
定子电感L2ph[mH]1023.
电时间常数tel[ms]45.
热时间常数ttherm[min]32
惯性矩J[kgcm2]065
不带制动器的重量m[kg]38.
抱闸
制动器保持扭矩MBr[Nm]4
制动器质量[kg]107
制动器的惯性矩JBr[kgcm2]038
建议
ACOPOS 8Vxxxx.xx…1016
ACOPOSmulti 8BVIxxxx...0014
ACOPOS P3 8Ixxxx...2X2X
B&R电机电缆的横截面[mm2]075
连接器尺寸1.0

贝加莱B&R同步电机
物料号:
8LSA35.S1030D000-3
8LSA35.DB030S300-3
描述:
同步电机，极对数：4对，额定转速：3000 rpm失速扭矩：2.300 Nm，带固定制动器的电机，轴键单电缆解决方案，倾斜（旋转），中心直径80 mm j6配合，自冷却，A类结构，IP64保护，无油封，560 VDC，制动器固定扭矩：4.00 Nm DB 2.2 ind.32线多匝。
一般信息
认证
CE是
UKCA是
UL cURus E360421
伺服和步进电机-部件
发动机
标称转速nN[rpm]3000
极对数4
标称扭矩Mn[Nm]21.
标称功率PN[W]660
标称电流IN[A]14.
失速扭矩M0[Nm]23.
失速电流I0[A]16.
扭矩Mmax[Nm]92.
电流Imax[A]68.
转速nmax[rpm]9000
扭矩常数KT[Nm/A]145
电压常数KE[V/1000 rpm]8796
定子电阻R2ph[Ω]1222
定子电感L2ph[mH]63
电时间常数tel[ms]52.
热时间常数ttherm[min]34
惯性矩J[kgcm2]09
不带制动器的重量m[kg]44.
抱闸
制动器保持扭矩MBr[Nm]4
制动器质量[kg]109
制动器的惯性矩JBr[kgcm2]038
建议
ACOPOS 8Vxxxx.xx…1022
ACOPOSmulti 8BVIxxxx...0014
ACOPOS P3 8Ixxxx...2X2X
B&R电机电缆的横截面[mm2]075
连接器尺寸1.0
选项
连接类型单电缆解决方案
连接方向旋转接头，SCS
编码器DB 2.2感应32线多匝
轴端键

贝加莱B&R同步电机
物料号:
8LSA36.R2030D000-3
描述:
S4 3000 2.7 00000 x xx 0 S0 xx S 560 R2
发动机
标称转速nN[rpm]3000
极对数4
标称扭矩Mn[Nm]27.
标称功率PN[W]848
标称电流IN[A]19
失速扭矩M0[Nm]3
失速电流I0[A]21.
扭矩Mmax[Nm]12
电流Imax[A]89
转速nmax[rpm]9000
扭矩常数KT[Nm/A]145
电压常数KE[V/1000 rpm]8796
定子电阻R2ph[Ω]818
定子电感L2ph[mH]4491
电时间常数tel[ms]55.
热时间常数ttherm[min]36
惯性矩J[kgcm2]115
不带制动器的重量m[kg]5
抱闸
制动器保持扭矩MBr[Nm]4
制动器质量[kg]107
制动器的惯性矩JBr[kgcm2]038
建议
ACOPOS 8Vxxxx.xx…1045
ACOPOSmulti 8BVIxxxx...0028
ACOPOS P3 8Ixxxx...4x5倍
B&R电机电缆的横截面[mm2]075
连接器尺寸1.0


贝加莱B&R三相同步电机
物料号:
8LSA45.S1030D200-3
描述:
S5 3000 6.16 00000 x xx 0 S0 xx S 560 R2
发动机
标称转速nN[rpm]3000
极对数5
标称扭矩Mn[Nm]616
标称功率PN[W]11935
标称电流IN[A]38.
失速扭矩M0[Nm]8
失速电流I0[A]49
扭矩Mmax[Nm]304.
电流Imax[A]292.
转速nmax[rpm]12000
扭矩常数KT[Nm/A]163
电压常数KE[V/1000 rpm]9844
定子电阻R2ph[Ω]2489
定子电感L2ph[mH]218.
电时间常数tel[ms]88.
热时间常数ttherm[min]35
惯性矩J[kgcm2]358
不带制动器的重量m[kg]65.
抱闸
制动器保持扭矩MBr[Nm]8
制动器质量[kg]09
制动器的惯性矩JBr[kgcm2]069
建议
ACOPOS 8Vxxxx.xx…1090
ACOPOSmulti 8BVIxxxx...0055
ACOPOS P3 8Ixxxx...8x8
B&R电机电缆的横截面[mm2]075
连接器尺寸1.0
