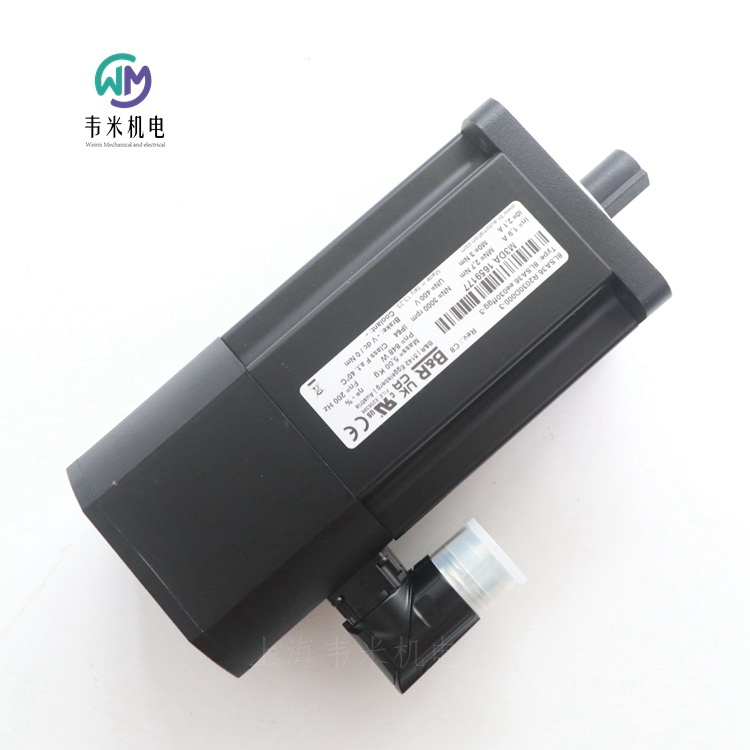

B&R伺服电机8LSA36.R2030D000-3，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！

贝加莱B&R同步电机
物料号:
8LSA36.R2030D000-3
描述:
S4 3000 2.7 00000 x xx 0 S0 xx S 560 R2
发动机
标称转速nN[rpm]3000
极对数4
标称扭矩Mn[Nm]27.
标称功率PN[W]848
标称电流IN[A]19
失速扭矩M0[Nm]3
失速电流I0[A]21.
扭矩Mmax[Nm]12
电流Imax[A]89
转速nmax[rpm]9000
扭矩常数KT[Nm/A]145
电压常数KE[V/1000 rpm]8796
定子电阻R2ph[Ω]818
定子电感L2ph[mH]4491
电时间常数tel[ms]55.
热时间常数ttherm[min]36
惯性矩J[kgcm2]115
不带制动器的重量m[kg]5
抱闸
制动器保持扭矩MBr[Nm]4
制动器质量[kg]107
制动器的惯性矩JBr[kgcm2]038
建议
ACOPOS 8Vxxxx.xx…1045
ACOPOSmulti 8BVIxxxx...0028
ACOPOS P3 8Ixxxx...4x5倍
B&R电机电缆的横截面[mm2]075
连接器尺寸1.0

贝加莱B&R温度测量模块
物料号:
X67AT1322
描述:
电阻温度测量的4个输入
PT100、PT1000等电阻式温度传感器
直接电阻测量
每个通道的可配置传感器类型
2线和4线测量
该模块是用于KTY10、KTY84、Pt100和Pt1000电阻温度传感器的温度模块。传感器可以通过2线或4线连接进行连接。可以针对每个输入选择性地设置传感器类型。
简短描述
用于KTY10-6、KTY84-130、Pt100或Pt1000电阻温度测量的I/O模块4输入
一般信息
B&R ID代码0x1488
每个通道的状态指示器I/O功能、电源电压、总线功能
Diagnostics
输入是，使用LED状态指示灯和软件
I/O电源是，使用LED状态指示灯和软件
连接类型
X2X链路M12，B编码
输入4x M12，A编码
I/O电源M8，4针
功耗
内部I/O 1.5 W
X2X链路电源0.75 W
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA IIA T5 Gc
IP67，Ta=0-高60°C
T?V 05 ATEX 7201X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
EAC是
KC是
I/O电源
标称电压24 VDC
电压范围18至30 VDC
综合保护反极性保护
电阻测量温度输入
2线或4线连接的恒流电源的输入电阻测量
数字转换器分辨率16位
过滤时间可配置在2到20毫秒之间
转换时间
相同的传感器类型，每个通道75 ms，带50 Hz滤波器
切换传感器类型时，每通道195 ms，带50 Hz滤波器
转换程序西格玛-德尔塔
用于电阻测量的输出格式INT或UINT
传感器
传感器类型可按通道配置
KTY10-6-50至145°C
KTY84-130-40至300°C
Pt100-200至850°C
Pt1000-200至850°C
电阻测量范围0.1至4500Ω/0.05至2250Ω
传感器标准EN 60751
共模范围±1 VDC
通道和母线之间的绝缘电压500 V
线性化方法软件
测量电流250?A±1.25%
参考4530Ω±0.1%
允许的输入信号短期大值±30 V
25°C时的大误差
增益0.01%
偏移0.015%
大增益漂移0.003%/°C
大偏移漂移5.25 mΩ/°C
非线性<0.002%
信道间串扰<-70dB
温度传感器分辨率
KTY10-6 1 LSB=0.1°C
KTY84-130 1 LSB=0.1°C
Pt100 1 LSB=0.1°C
Pt1000 1 LSB=0.1°C
电阻测量分辨率
G=1 1 LSB=类型。69.1223 mΩ±0.1%
G=2 1 LSB=类型。34.5611 mΩ±0.1%
输入滤波器
截止频率115 Hz/一阶滤波器
斜率-20 dB
共模抑制
50赫兹>70分贝
直流>70 dB
温度测量监测
范围下冲0x8001
范围过冲0x7FFF
断路0x7FFF
一般故障0x8000
打开输入0x7FFF
电阻测量监测
范围下冲0x0000
范围过冲0xFFFF
断路0xFFFF
一般故障0xFFFF
打开输入0xFFFF
电气特性
电气隔离
通道与总线隔离
通道未与通道隔离
操作条件
安装方向
任何是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP67
环境条件
温度
操作-25至60°C
减额-
储存-40至85°C
运输-40至85°C
机械性能
尺寸
宽度53毫米
高度85 mm
深度42 mm
重量200克
连接的扭矩
M8  0.4牛米
M12  0.6牛米

贝加莱B&R触摸屏
物料号:
4PP065.0571-P74
描述:
电源面板PP65，5.7“QVGA彩色TFT显示屏，带触摸屏（电阻式），128 MB DRAM，232 kB SRAM，CompactFlash插槽，1x ETH 10/100，1x POWERlink，2x USB，IP65保护（正面），单独订购应用程序存储器！单独订购接线板0TB103！
一般信息
B&R ID代码0xA964
LED
数量4
CF（CompactFlash）橙色
状态红/绿
EPL（POWERlink）红/绿
用户绿色
电池
Renata型950毫安时
使用寿命4年
可移动是的，可从外部访问
变体锂离子
备用电容器
缓冲时间10分钟
认证
CE是
UKCA是
UL cULus E115267
工业控制设备
EAC是
控制器
引导程序，操作系统
PP65支持从版本Automation Runtime，A3.01开始
加工机
Geode LX800型，32位x86
时钟频率500 MHz
一级缓存128 kB（64 kB I缓存/64 kB D缓存）
二级缓存128 kB
扩展命令集MMX技术，3D Now
浮点单元（FPU）是
闪存4 MB（用于固件）
通过散热器进行被动冷却
模式/节点开关2个，每个开关16个位置
剩余变量32 kB
看门狗MTCX
实时时钟
25°C时的精度：典型。每天30 ppm（2.5秒）
电池支持是
电源故障逻辑
控制器MTCX
缓冲时间10ms
图样
控制器Geode LX800
内存8MB共享内存（由RAM保留）
标准存储器
RAM 128 MB DDR SDRAM
用户RAM 232 kB SRAM
PP65紧凑型中频插槽1
陈列
类型TFT颜色
对角线5.7英寸（144毫米）
颜色262144
分辨率QVGA，320 x 240像素
对比度350:1
视角
水平方向R/方向L=60°
垂直方向U=65°/方向D=50°
背光
亮度500 cd/m?
半亮度时间50000小时
触摸屏
技术模拟，电阻
控制器B&R，12位
透射率70%±10%
屏幕旋转是（请参阅“安装”一章中的“屏幕旋转”一节）
接口
CompactFlash插槽1
数量1
类型I
变体主IDE设备
通用串口总线
数量2
类型USB 2.0
变体类型A
传输速率低速（1.5兆比特/秒）、全速（12兆比特/每秒）到高速（480兆比特/秒钟）
大载流能力。每个连接500毫安
以太网
数量1
控制器Intel 82551ER
变体屏蔽RJ45端口（10/100base-T）
传输速率10/100 Mbit/s
大波特率100 Mbit/s
S/STP电缆（5类）
LED状态指示灯链接/活动
POWERlink
数量1
现场总线POWERlink（V1/V2）
类型4
变体屏蔽RJ45端口
传输速率100 Mbit/s
传输100base-T（ANSI/IEEE 802.3）
状态LED链接/活动
大线路长度。两站之间100米（路段长度）
电气特性
标称电压24 VDC±25%
标称电流0.45 A
大涌入电流。二点八一
典型功耗。10 W
电流隔离否
操作条件
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529背面：IP20（仅适用于连接的CF卡）
正面：IP65/NEMA 250 4X型，防尘和防水
环境条件
温度
操作0至50°C
储存-20至70°C
运输-20至70°C
相对湿度
运行10%至90%，无冷凝
储存温度≤40°C:5至90%，非冷凝
T>40°C:<90%，非冷凝
振动
操作（连续）2至9赫兹：1.75毫米振幅/9至200赫兹：0.5克
操作（偶尔）2至9赫兹：3.5毫米振幅/9至200赫兹：1克
存储2至8赫兹：7.5毫米振幅/8至200赫兹：2克/200至500赫兹：4克
传输2至8赫兹：7.5毫米振幅/8至200赫兹：2克/200至500赫兹：4克
震惊
操作15 g，11 ms
储存30克，15毫秒
运输30克，15毫秒
机械性能
住房
材料聚酯
正面多层拼接覆面
尺寸
宽度203 mm
高度145 mm
深度56.5 mm
重量0.75 kg

贝加莱B&R触摸屏
物料号:
5AP920.1505-01
描述:
15“XGA彩色TFT显示屏
模拟电阻式触摸屏
安装深度小
无风扇运行
可以使用显示链接卡或PPC300升级
自动化面板AP920，15“XGA彩色TFT显示屏，带触摸屏（电阻式），3个USB 2.0接口，用于自动化面板链接的插槽，IP65保护（正面）。24 VDC。
一般信息
B&R ID代码0x1942
认证
CE是
UKCA是
UL cULus E115267
工业控制设备
EAC是
KC是
陈列
类型TFT颜色
对角线15“（381 mm）
颜色1670万
XGA分辨率，1024 x 768像素
对比度1000:1
视角
水平方向R=85°/方向L=85°
垂直方向U=85°/方向D=85°
背光
类型LED
亮度350 cd/m?
半亮度时间70000小时
过滤玻璃
透射率-
防眩光涂层-
触摸屏
类型AMT
技术模拟，电阻
控制器Elo，串行，12位
透射率81%±3%
接口
通用串口总线
数量3
类型USB 2.0
变体类型A
传输速率低速（1.5兆比特/秒）、全速（12兆比特/每秒）到高速（480兆比特/秒钟）
载流能力。每个连接500毫安
钥匙
功能键否
软键否
系统密钥否
使用寿命-
LED发光强度-
LED发光强度
黄的
插槽
兼容PPC300插槽安装是
电气特性
标称电压24 VDC±25%，SELV
标称电流。三点二一
涌入电流类型。6 A，30 A，适用于<300?s
典型功耗。24 W，31 W或41 W，带USB（无插槽）
电隔离是
操作条件
污染程度符合EN 61131-2污染程度2
防护等级符合EN 60529背面：IP20（仅插入自动化面板链接卡）
正面：IP65/NEMA 250 4X型室内，防尘和防水
环境条件
温度
无Rittal外壳的操作
安装方向0°：0至50°C
安装方向为-45°，显示温度高于：0至50°C
+45°的安装方向显示在下方：0至45°C
带Rittal外壳
安装方向0°：0至40°C
安装方向为-45°，显示温度高于：0至40°C
+45°的安装方向显示在下方：0至40°C
储存-25至60°C
运输-25至60°C
振动
操作（连续）2至9赫兹：1.75毫米振幅/9至200赫兹：0.5克
操作（偶尔）2至9赫兹：3.5毫米振幅/9至200赫兹：1克
存储2至8赫兹：7.5毫米振幅/8至200赫兹：2克/200至500赫兹：4克
传输2至8赫兹：7.5毫米振幅/8至200赫兹：2克/200至500赫兹：4克
震惊
操作15 g，11 ms
储存30克，15毫秒
运输30克，15毫秒
高程
操作值。3000米
机械性能
住房
材料金属
涂层类似于Pantone 432CV
正面
框架铝，自然阳极氧化
设计灰度
面板覆盖
材料聚酯
浅色背景色类似于Pantone 427CV
显示器周围的深色边框颜色类似于Pantone 432CV
垫片显示器前部周围的平垫片
尺寸
宽度435 mm
高度330 mm
深度54 mm
重量约5100克

贝加莱B&R伺服驱动器逆变器模块（单轴模块）冷却板或穿墙式安装
物料号:
8BVI0220HCS0.000-1
描述:
集成不受控制的静止和安全停止
电机固定制动器和温度传感器的集成连接
ACOPOSmulti插件模块的2个插槽
ACOPOS多逆变器模块，22 A，AS，冷板或直通安装
一般信息
B&R ID代码0xA168
支持
动态节点分配（DNA）是
冷却和安装型冷板或直通安装
插入式模块插槽2
认证
CE是
UKCA是
功能安全是
UL cULus E225616
功率转换设备
EAC是
KC是
直流母线连接
电压
标称750 VDC
连续功耗16.2kW
功耗取决于开关频率
开关频率5 kHz[0.13*IM?+5.5*IM+40]W
开关频率10 kHz[0.43*IM?+3.7*IM+110]W
开关频率20 kHz[1.4*IM?+1.97*IM+230]W
直流母线电容495?F
变体ACOPOSmulti背板
24 VDC电源
输入电压25 VDC±1.6%
输入电容32.9?F
功耗20 W+PSLOT1+PSLOT2+P24 V Out+PHolding Brake
变体ACOPOSmulti背板
24 VDC输出
数量2
输出电压
直流母线电压（UDC）：260至315 VDC 25 VDC*（UDC/315）
直流母线电压（UDC）：315至800 VDC 24 VDC±6%
保险丝保护250 mA（慢速熔断）电子，自动复位
电机连接
数量1
每个电机连接的连续功率16 kW
每个电机连接的连续电流22 Aeff
根据开关频率和安装类型减少连续电流
开关频率5 kHz
冷板安装无减少
贯穿安装无减少
开关频率10 kHz
冷板安装0.5 A/K（从49°C开始）
通过安装0.39 A/K（从26°C开始）
开关频率20 kHz
冷板安装0.36 A/K（从5°C开始）
通过安装0.15 A/K（从-59°C开始）
持续电流的减少取决于安装高程
从海拔500米开始，每1000米2.2埃
峰值电流55 Aeff
标称开关频率5 kHz
可能的开关频率5/10/20 kHz
符合IEC TS 60034-25:2004限值曲线A的连接电机的绝缘应力
保护措施
过载保护是
短路和接地故障保护是
输出频率598 Hz
变种
U、 V、W、PE连接器
屏蔽连接是
端子连接横截面
柔性细绞线
带0.5至6 mm?的电线端套
批准数据
UL/C-UL-US 20至8 AWG
CSA 20至8 AWG
屏蔽连接的终端电缆横截面尺寸12至22 mm
取决于开关频率的电机线路长度
开关频率5 kHz 25 m
开关频率10 kHz 25 m
开关频率20 kHz 25 m
电机固定制动器连接
数量1
输出电压24 VDC+5.8%/-0%
每个连接的持续电流4.2 A
内阻0.15?
灭绝潜力约。30伏
每次开关操作的消光能量3 W
开关频率0.5 Hz
保护措施
过载和短路保护是
开路监测是
欠电压监测是
开路监测的响应阈值大约。零点五一
欠压监测的响应阈值24 VDC+0%/-4%
启用输入
数量2
电路接收器
电气隔离
输入-逆变器模块是
输入-输入是
输入电压
标称24 VDC
30 VDC
额定电压下的输入电流约。30毫安
切换阈值
低<5 V
高>15 V
标称输入电压下的开关延迟
启用1→ 0，PWM关闭值。20.5毫秒
启用0→ 1，准备PWM值。100?s
与地电位值相比的调制。±38伏
OSSD信号连接允许
测试脉冲长度：500?s
触发器输入
数量2
电路接收器
电气隔离
输入-逆变器模块是
输入-输入是
输入电压
标称24 VDC
30 VDC
切换阈值
低<5 V
高>15 V
额定电压下的输入电流约。10毫安
切换延迟
上升沿52?s±0.5?s（数字滤波）
下降沿53?s±0.5?s（数字滤波）
与地电位值相比的调制。±38伏
温度传感器连接
数量1
电阻范围500Ω至5 kΩ
电气特性
放电电容0.22?F
操作条件
允许的安装方向
垂直悬挂是
水平，面朝上是的
水平站立否
海平面以上安装高程
标称0至500米
4000m
根据EN 61800-5-1 2的污染程度（非导电污染）
根据EN 61800-5-1 III的过电压类别
防护等级符合EN 60529 IP20
环境条件
温度
活动
标称5至40°C
高55°C
储存-25至55°C
运输-25至70°C
相对湿度
操作5至85%
存储量5%至95%
运输量。40°C时为95%
机械性能
尺寸
宽度106.5毫米
高度317 mm
深度
冷板212 mm
贯穿安装209 mm
重量约。3.9千克
模块宽度2

B&R伺服电机8LSA36.R2030D000-3
