品牌:贝加莱B&R
名称:三相同步电机
订货型号:8LSA45.S1030D200-3
产地:奥地利
起订:1个
供应:100个
发货:60天内

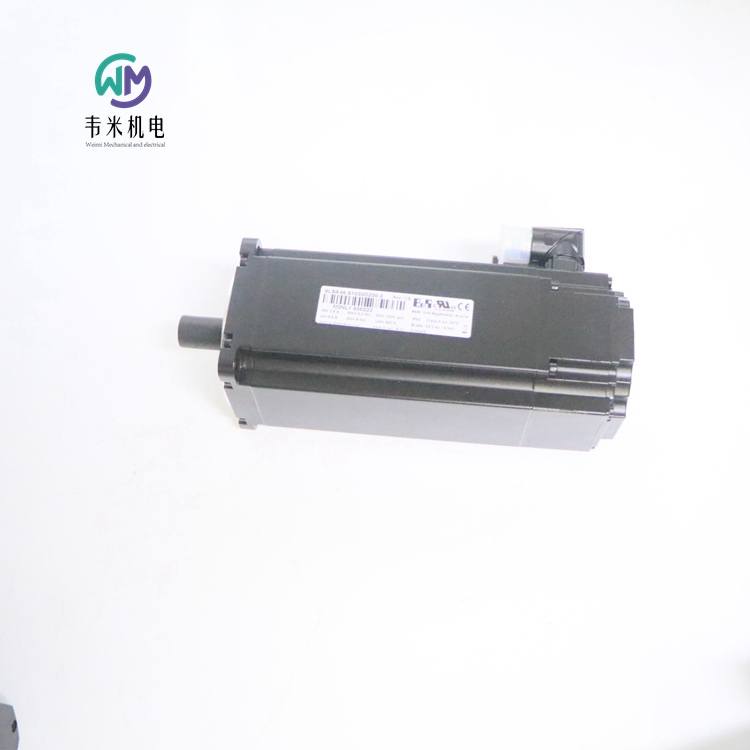

贝加莱伺服电机8LSA45.S1030D200-3，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！
贝加莱B&R三相同步电机
物料号:
8LSA45.S1030D200-3
描述:
S5 3000 6.16 00000 x xx 0 S0 xx S 560 R2
发动机
标称转速nN[rpm]3000
极对数5
标称扭矩Mn[Nm]616
标称功率PN[W]11935
标称电流IN[A]38.
失速扭矩M0[Nm]8
失速电流I0[A]49
扭矩Mmax[Nm]304.
电流Imax[A]292.
转速nmax[rpm]12000
扭矩常数KT[Nm/A]163
电压常数KE[V/1000 rpm]9844
定子电阻R2ph[Ω]2489
定子电感L2ph[mH]218.
电时间常数tel[ms]88.
热时间常数ttherm[min]35
惯性矩J[kgcm2]358
不带制动器的重量m[kg]65.
抱闸
制动器保持扭矩MBr[Nm]8
制动器质量[kg]09
制动器的惯性矩JBr[kgcm2]069
建议
ACOPOS 8Vxxxx.xx…1090
ACOPOSmulti 8BVIxxxx...0055
ACOPOS P3 8Ixxxx...8x8
B&R电机电缆的横截面[mm2]075
连接器尺寸1.0
贝加莱B&R总线控制器电源模块
物料号:
X20PS9400
描述:
总线控制器、X2X链路和内部I/O电源的电源
馈电和总线控制器/X2X链路电源电气隔离
可通过同时操作多个电源模块实现总线控制器/X2X链路电源的冗余
服务接口（RS232）
电源模块与X20总线控制器一起使用。它配备了用于总线控制器、X2X链路和内部I/O电源的馈线。
简短描述
电源模块用于总线控制器、X2X链路电源和I/O的24 VDC电源模块
接口1x RS232服务接口
一般信息
B&R ID代码0x1F8C
状态指示灯过载、运行状态、模块状态、RS232
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
RS232数据传输是，使用LED状态指示灯
过载是，使用LED状态指示灯和软件
X2X链路电源的功耗1.42 W
功耗
内部I/O 0.6 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
总线控制器/X2X链路电源输入
输入电压24 VDC-15%/+20%
输入电流大值。零点七一
保险丝集成，无法更换
反极性保护是
总线控制器/X2X链路电源输出
标称输出功率7 W
并联是
冗余操作是
过载特性防短路、临时过载
输入I/O电源
输入电压24 VDC-15%/+20%
保险丝所需线路保险丝：大10 A，慢速熔断
反极性保护无
输出I/O电源
标称输出电压24 VDC
短路行为所需线路保险丝
允许接触负载10 A
接口
服务接口
信号RS232
使用12针接线板X20TB12进行的变体连接
大传输速率115.2 kbit/s
电气特性
电气隔离
BC/X2X链路电源与BC/X2X链路电源隔离
I/O电源未与I/O电源隔离，RS232未与总线隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额—参见“减额”一节。
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线底座X20BB8x。
间距12.5+0.2mm
贝加莱B&R总线模块
物料号:
X20BM13
描述:
单宽SafeIO模块的总线模块
内部I/O电源是连续的。
总线模块是所有单宽安全IO模块的基础。内部I/O电源是连续的。
简短描述
总线模块总线模块，用于X20 SafeIO模块，内部I/O电源通过连接
一般信息
功耗
总线0.13 W
内部I/O-
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
EAC是
I/O电源
标称电压24 VDC
允许接触负载10 A
操作条件
安装方向
水平是
垂直是
安装高程高于海平面0至2000m，无限制
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
间距12.5+0.2mm
贝加莱B&R总线模块
物料号:
X20BM33
描述:
安全IO模块的总线模块
内部I/O电源是连续的。
总线模块是所有安全IO模块的基础。内部I/O电源是连续的。
简短描述
总线模块总线模块，用于X20 SafeIO模块，内部I/O电源通过连接
一般信息
功耗
总线0.13 W
内部I/O-
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZ?09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0-55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
I/O电源
标称电压24 VDC
允许接触负载10 A
操作条件
安装方向
水平是
垂直是
安装高程高于海平面0至2000m，无限制
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
节距25+0.2mm
贝加莱B&R模拟输出模块
物料号:
X67AO1223
描述:
4个模拟输出±10 V
初始阶段集成启用继电器
非常短的循环时间
所有通道上的佳屏蔽接地
该模块配备了4个输入，分辨率为12位数字转换器。输出信号范围为±10 V。
简短描述
I/O模块4模拟输出±10 V
一般信息
B&R ID代码0x16F3
每个通道的状态指示器I/O功能、电源电压、总线功能
Diagnostics
I/O电源是，使用LED状态指示灯和软件
连接类型
X2X链路M12，B编码
输出4x M12，A编码
I/O电源M8，4针
功耗
内部I/O 4 W
X2X链路电源0.75 W
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA IIA T5 Gc
IP67，Ta=0-高60°C
T?V 05 ATEX 7201X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
EAC是
KC是
I/O电源
标称电压24 VDC
电压范围18至30 VDC
综合保护反极性保护
功耗
执行器电源大值。12 W
模拟输出
输出±10 V
数字转换器分辨率12位
所有输出的转换时间为400?s
整个范围内输出变化的稳定时间约。1毫秒
开关打开/关闭行为启动和错误的内部启用继电器
输出保护电源电压接线保护，防短路
输出格式示例：INT 0x8001-0x7FFF/1 LSB=0x0010=4.882 mV
每个通道的大负载。±10 mA，负载≥1 k?
输出滤波器一阶低通滤波器/截止频率2.5 kHz
大增益漂移0.012%/°C
大偏移漂移0.015%/°C
大负荷变化引起的误差。0.01%，从10 MΩ开始→ 1 kΩ，电阻
非线性度<0.15%
通道和母线之间的绝缘电压500 V
打开/关闭电源时的输出响应启用继电器在定义值≠0时打开，默认设置=10 k? 至GND
防短路
限流±40 mA
至致动器或I/O电源是
至GND是
25°C和10kΩ负载下的大误差
增益0.15%
偏移0.05%
执行器电源
电压输入/输出电源减去短路保护的电压降
大500 mA时短路保护的电压降。2 VDC
总和电流大值。零点五一
短路保护是
电气特性
电气隔离
通道与总线隔离
通道未与通道隔离
操作条件
安装方向
任何是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP67
环境条件
温度
操作-25至60°C
减额-
储存-40至85°C
运输-40至85°C
机械性能
尺寸
宽度53毫米
高度85 mm
深度42 mm
重量190克
连接的扭矩
M8。0.4牛米
M12。0.6牛米
贝加莱B&R数字输入模块
物料号:
X67SI8103
描述:
8个安全数字输入，汇聚电路
2个脉冲输出-可用于所有4个阴性连接器
2个标准输入，汇点电路
2个标准输出，源电路
设备电源
可为每个通道配置的软件输入过滤器
标准化的8引脚M12设备接口
该模块配备了8个安全数字输入。它们的额定电压为24 VDC。
该模块可用于读取安全相关应用中的各种数字信号，高可达PL e或SIL 3。
该模块配备了可单独配置的过滤器，用于开启和关闭行为。该模块还提供用于诊断传感器线路的脉冲信号。
简短描述
I/O模块2x M12接口，每个接口具有2个安全的A类数字输入和2个脉冲输出，24 VDC，
2x标准化8引脚M12设备接口，每个接口具有1个无安全功能的数字输入和2个安全A类数字输入和两个脉冲输出，24 VDC和1个无安全功能的数字输出，24 VDC0.6A和1个设备电源，24 VDC，2A
一般信息
B&R ID代码0xBB7C
系统要求
Automation Studio 3.0.81.15或更高版本
Automation Runtime 3.00或更高版本
SafeDESIGNER 2.70或更高版本
安全版本1.2或更高版本
mapp技术包mapp安全5.7.0或更高版本
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
I/O功能是，使用LED状态指示灯和软件
停电模式
示波器模块
功能模块功能
独立模式否
大I/O循环时间1毫秒
连接类型
X2X链路M12，B编码
输入/输出M12 8引脚或M12 5引脚，A编码
I/O电源M8，4针
功耗
总线0.9 W
内部I/O 2.1 W
致动器（电阻式）引起的额外功耗[W]
数字输出0.216
脉冲输出0.192
电气隔离
通道-总线是
通道-通道号
认证
CE是
UKCA是
功能安全cULus FSPC E361559
能源和工业系统
功能安全认证
ANSI UL 1998:2013
功能安全IEC 61508:2010，SIL 3
EN 62061:2005/A2:2015，SIL 3
EN ISO 13849-1:2015，类别。4/PL e
IEC 61511:2004，SIL 3
功能安全EN 50156-1:2004
ATEX 2区，II 3G Ex nA IIA T5 Gc
IP67，Ta=0-高60°C
T?V 05 ATEX 7201X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
EAC是
KC是
安全特性
EN ISO 13849-1:2015
类别类别。3当使用单独的输入通道时，
Cat。4当使用输入通道对（例如SI1和SI2）或多于2个输入通道时
PL PL e
直流>94%
任务时间大值。20年
IEC 61508:2010，
IEC 61511:2004，
EN 62061:2013
SIL CL SIL 3
SFF>90%
PFH/PFHd
openSAFETY有线可忽略
openSAFETY无线<1*10-14*每小时openSAFETY数据包数
验证试验间隔（PT）20年
安全数字输入
EN ISO 13849-1:2015
当使用单个输入通道时，每通道100年的MTTFD，
使用输入通道对（例如SI1和SI2）或2个以上输入通道时2500年
IEC 61508:2010，
IEC 61511:2004，
EN 62061:2013
每个通道的PFH/PFHd<1*10-10
每个通道的PFD<2*10-5
24 VDC输出
输出电压24 VDC-15%/+20%
输出电流2 A
I/O电源
标称电压24 VDC
电压范围18至30 VDC
综合保护反极性保护
数字输入
数量2
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入电压24 VDC-15%/+20%
小24 VDC时的输入电流。2 mA至大7.24 mA
输入电路接收器
输入滤波器
硬件≤150μs
输入电阻小值。3.3 kΩ
切换阈值
低<5 VDC
高>15 VDC
通道和母线之间的绝缘电压500 V
安全数字输入
数量8
变体类型A
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入滤波器
硬件≤150μs
软件可在0到500毫秒之间配置
输入电路接收器
输入电压24 VDC-15%/+20%
小24 VDC时的输入电流。2 mA至大8.28 mA
输入电阻小值。2.9 kΩ
错误检测时间200毫秒
通道和母线之间的绝缘电压500 V
切换阈值
低<5 VDC
高>15 VDC
信号源（脉冲输出或外部信号）和输入之间的线路长度Max。60米，带非屏蔽线
屏蔽线大400米
数字输出
数量2
可变FET，正开关，输出电平可读
标称电压24 VDC
开关电压I/O电源减去RDS引起的电压降（打开）
大开关频率参见“输出通道的涌入电流行为”一节。
标称输出电流0.6 A
总标称电流1.2 A
输出保护参见“输出通道的涌入电流行为”一节。
输出关闭时的泄漏电流<500μA
RDS（开）300米?
峰值短路电流参见“输出通道的涌入电流行为”一节。
关闭感应负载时的制动电压50 VDC
通道和母线之间的绝缘电压500 V
大电容负载100 nF
峰值输出电流1A
脉冲输出
数量8
变体推拉
标称输出电流40 mA
输出保护在过载或短路的情况下关闭单个通道
峰值短路电流25 A，持续15?s
短路电流100 mAeff
输出关闭时的泄漏电流0.1 mA
RDS（开）60Ω
开关电压I/O电源减去RDS引起的电压降（打开）
总标称电流80 mA
操作条件
安装方向
任何是
安装高程高于海平面0至2000m，无限制
防护等级符合EN 60529 IP67
环境条件
温度
操作-40至60°C
存储-40
运输-40至85°C
机械性能
尺寸
宽度53毫米
高度85 mm
深度42 mm
重量190克
连接的扭矩
M8 0.4牛米
M12 0.6牛米
贝加莱B&R步进电机模块
物料号:
X67SM2436
描述:
2个步进电机，24至38.5 VDC±25%，3 A（峰值5 A）
当前值分辨率为1%
升压、额定和保持电流可单独配置
38.5 kHz PWM频率
集成电机检测
256微步
失速检测
Automation Studio和CNC应用程序的完全集成
2x 3输入，24 VDC，可配置用于ABR增量编码器
集成防短路编码器电源
基于CANopen通信配置文件DS402的功能模型3（“斜坡”）
NetTime时间戳：位置更改，触发时间
步进电机模块用于控制多达2个步进电机，额定电压为24至38.5 VDC±25%，电机电流高达3 a（峰值5 a）。
此外，该模块有6个数字输入，可用作限位开关或编码器输入。
由于线圈电流的单独调节，电机仅在实际需要的电流下运行。这简化了可用电机的选择，并防止了不必要的加热。由于这会影响能耗和热负荷，因此对整个系统的使用寿命有积极影响。通过使用可独立调节的保持、升压和额定电流值，实现了完全的灵活性。微步的电流会自动调整到配置的电流值。
电机自动识别系统在静止状态下是一个巨大的帮助。步进电机模块可以使用其线圈特性来识别连接的电机，并以模拟值的形式产生反馈。这不仅可以检测接线错误，还可以检测错误使用的不正确电机类型。失速检测机构被集成以分析电动机负载。失速的检测是通过可配置的阈值来定义的。这允许在许多不同类型的应用中地检测过载或电机静止。
简短描述
用于控制步进电机的I/O模块2个全桥
一般信息
B&R ID代码0x1DCB
每个通道的状态指示器I/O功能、电源电压、总线功能
Diagnostics
I/O电源是，使用LED状态指示灯和软件
电机状态是，使用LED状态指示灯和软件
连接类型
X2X链路M12，B编码
输入/输出4x M12，A编码
I/O电源M8，4针
功耗
X2X链路电源0.75 W
内部I/O
24 VDC时1.7 W
48 VDC时2 W
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA IIA T5 Gc
IP67，Ta=0-高60°C
T?V 05 ATEX 7201X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
EAC是
KC是
电机桥-动力装置
数量2
2相双极步进电机（全桥）
标称电压24至38.5 VDC±25%
标称电流3 A
大电流/电机5 A持续2 s（在大3 A下至少10 s的恢复时间后）
大电流/模块8 A
控制器频率38.5 kHz
直流母线电容200?F
步长分辨率每完整步长256微步
I/O电源
标称电压24至38.5 VDC±25%
功耗
传感器电源大值。0.96 W
综合保护
反极性保护无
数字输入
数量6
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入电压24 VDC-15%/+20%
约24 VDC时的输入电流。4毫安
输入电路接收器
输入滤波器
硬件<5?s
软件-
输入电阻类型。5.4 kΩ
附加功能2x ABR增量编码器
切换阈值
低<5 VDC
高>15 VDC
通道和母线之间的绝缘电压500 V
ABR增量编码器
数量2
编码器输入24 V，不对称
计数器大小16位
输入频率大值。50千赫
评估4x
编码器电源模块内部，每个编码器大20 mA
方波脉冲信号形式
计数器1输入1到3
计数器2输入4到6
计数器频率大值。200千赫
传感器电源
电源电压24 VDC
短路保护是
电源电压
20毫安/组20 VDC时的小电压
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
任何是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP67
环境条件
温度
操作0至50°C
减额-
储存-25至85°C
运输-25至85°C
机械性能
尺寸
宽度53毫米
高度85 mm
深度42 mm
重量195克
连接的扭矩
M8 0.4牛米
M12 0.6牛米
贝加莱伺服电机8LSA45.S1030D200-3
