品牌:AIRTEC爱尔泰克
品牌:AIRTEC爱尔泰克
订货型号:CM-32-050-204
名称:圆形气缸
起订:1个
供应:100个
发货:60天内

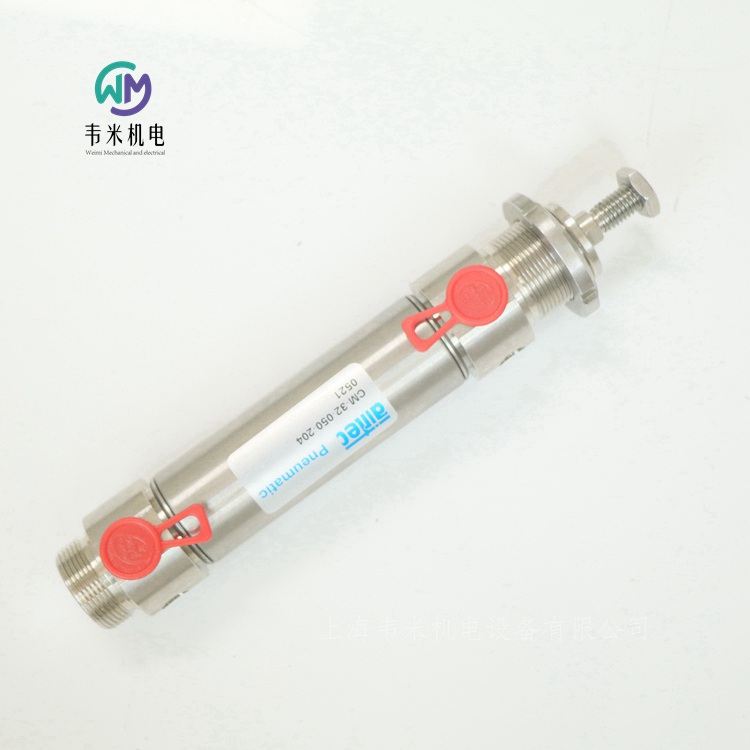

AIRTEC圆形气缸CM-32-050-204，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！
德国AIRTEC微型气缸CM系列
活塞φ 16...20...25mm
介质 经过过滤的压缩空气
工作压力1...10 bar
接口：M5、G 1/8
活塞杆螺纹：M6、M8、M10x1.25
温度范围-30°C…+80°C（高温设计为0…+150°C）
介质过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4?级，无腐蚀性成分。作为减损，压力点须至少比低环境温度低10°C。
CM-标准气缸
CMDE-带双头活塞杆
设计与功能
双作用气缸带有磁铁和内置垫圈。
气缸管材料：AISI 304
气缸盖：AISI 304
活塞杆：AISI 316
密封件：PU（可选FKM）
可提供符合2014/34/EU（ATEX）的版本
双作用气缸，在末端位置配有阻尼盘，通过气缸开关进行非接触位置查询的位置检测。该气缸还具有可调节的气动末端位置阻尼。气缸盖和底部通过滚动连接到气缸管。
CM
双作用，位置检测
CMP
双作用，两侧可调，气动末端位置阻尼，位置检测
CDH
双作用，高温型
CDPH
双作用，两侧可调，气动末端位置阻尼，高温型
CMDE
双作用连续活塞杆，位置检测
CMPDE
双作用、连续活塞杆、两侧可调、气动端阻尼、位置检测
德国爱尔泰克AIRTEC气缸
CM-25-040-204
CM-32-050-204
德国AIRTEC爱尔泰克气缸NXD系列
技术特点
活塞直径：12 mm至100 mm
双重作用的
大行程：250 mm
温度范围：-20°C…+80°C
双作用气缸
版本：
高温型-10°C…+150°C
介质：根据ISO 8573-1:2010，7:2:4级，过滤、无油和干燥的压缩空气，无腐蚀性成分。作为减损，压力露点必须至少低于低环境温度10°C。
带集成阻尼盘的双作用气缸。带有位置检测功能，可通过气缸开关进行非接触式位置查询。
可根据要求提供特殊行程长度。
设计与功能
双作用气缸带有接近传感器的永磁铁和内置垫圈。气缸的端盖由安装螺钉固定到铝制的框架结构上。
200,210
双作用集成绝缘盘，位置检测
220
双作用、防旋转、集成阻尼盘、位置检测
600, 610
双作用、连续活塞杆、集成阻尼盘、位置检测
200-带有外螺纹的标准气缸
210-带有内螺纹的标准气缸
220-非旋转型标i准气缸
600-带有外螺纹的双头活塞杆
610-带有内螺纹的双头活塞杆
标准行程长度mm:
5,10,15,20,25,30,40,50,60,70,80,90,100,125,160,200,250
φ12-16:型号为200、210、600和610的气缸的大行程为200 mm.
型号为220的气缸的大行程为160 mm。
材料
气缸管:铝（阳极氧化处理)
端盖:铝（阳极氧化处理)
活塞杆:不锈钢
密封:PU
德国爱尔泰克AIRTEC短行程气缸订货型号：
NXD-012-015-200
NXD-025-015-200
德国AIRTEC爱尔泰克型材气缸XL系列
技术特点
直径：32 mm至125 mm
大行程：2.800 mm
温度范围：-20°C…+80°C
缓冲长度： 27...44mm?
接口：G1/8、G1/4、G3/8、G1/2
6bar时的理论作用力：420...6480N
活塞杆螺纹：M10x1.25、M12x1.25、M16x1.5、M20x1.5、M27x2
工作原理：1...10bar（14.5...145psi）
ATEX：可选
版本：
低温型-40°C…+80°C
高温型-10°C…+150°C
低摩擦设计
介质：根据ISO 8573-1:2010，7:2:4级，过滤、无油和干燥的压缩空气，无腐蚀性成分。作为减损，压力露点必须至少低于低环境温度10°C。
材料：
气缸管:铝材（阳极氧化处理)
端盖:压铸铝（涂漆处理)
活塞杆:镀铬（标准)–不锈钢
密封:PU/NBR
双作用气缸，两侧具有可调节的气动末端位置阻尼。带有位置检测功能，可通过气缸开关进行非接触式位置查询。
可根据要求提供特殊行程长度。
XL=基本版本。
XLBS=带气动制动的气缸。
XLR=锁紧装置缓冲。
000-不锈钢活塞杆
050-标准（镀铬锈钢活塞杆)
070-双活塞杆，活塞直径32-63 mm
400-不锈钢双头活塞杆
450-双头活塞杆，
设计与功能
双作用铝制气缸带有整套传感器槽、可调衬垫和接近传感器的永磁铁。传感器可以直接安装在铝制的槽中。标i淮行程长度参看下表，附加长度可按用户要求提供。
这个系列的阀门符合94/9/EG (ATEX)标准，设计为防爆型。
050, 054, 000, 004
双作用，两侧可调，气动末端位置阻尼，位置检测
152, 102
双作用，两侧可调，气动末端位置阻尼
450, 454, 400, 404
双作用，连续活塞杆，两侧可调，气动末端位置阻尼，位置检测
552, 502
双作用连续活塞杆，两侧可调，气动末端位置阻尼
德国爱尔泰克AIRTEC型材气缸订货型号：
XL-050-0075-050
XL-032-1000-050
XL-050-0160-050
XL-050-0320-050
XL-050-0100-050
XL-050-0025-050
XL-050-0050-050
XL-050-0200-050
爱尔泰克AIRTEC接近传感器
功能原理
磁场传感器由磁场操动，特别适用于气缸内活塞位置的探测。磁场能够穿透非磁性金属，透过气缸的铝制外壳检测到活塞的永磁铁。
固定端
传感器由顺时针旋转的螺钉固定在槽内。
ZS-5600
电缆插头 M8
超行程速度 ≤10 mls
磁滞 ≤1 mm
温度漂移 ≤0.1 mm
重复度 ≤±0.1 mm
操作温度 - 25 °C ...+ 70c
防护等级 IP67
外壳材料 塑料，PA 12
切换状态指示 LED，黄色
开断能力 10 w
空载电流 0 mA
关闭状态电流 0 mA
切换频率 ≤0.5 kHz
额定绝缘电压 ≤0.5kV
电线损耗 否
反极性保护 是
振动电阻 55 Hz (1 mm)
震动电阻 30 g (11 ms)
德国AIRTEC爱尔泰克传感器订货型号：
ZS-5200
ZS-5201
ZS-5300
ZS-5300-05
ZS-5301
ZS-5600
ZS-6300
ZS-7300
ZS-6301
ZS-7301
AIRTEC圆形气缸CM-32-050-204
