品牌:力士乐REXROTH
名称:溢流阀
订货号:R900411358
型号:Z2DB10VD2-41/200V
起订:1个
供应:100个
发货:3天内

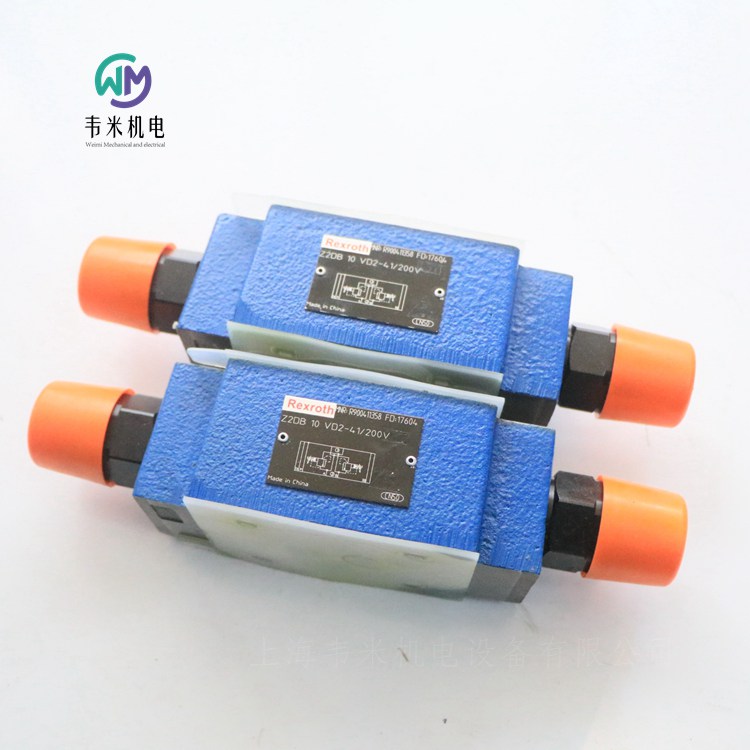

REXROTH溢流阀Z2DB10VD2-41/200V，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！
力士乐REXROTH先导控制溢流阀
ZDB10, Z2DB10
规格 10
组件系列 4X
大工作压力 315 bar
大流量 100 l/min
叠加阀
油口安装面符合 ISO 4401-05-04-0-05
4 个压力等级
6 个油路选项
带 1 个或 2 个压力阀阀芯
用于压力调节的 4 种调整类型，可选
-旋钮
-六角套筒和保护帽
-带刻度可锁定旋钮
-带刻度旋钮
防腐蚀设计
ZDB 和 Z2DB 型压力阀是一种采用叠加阀板设计的先导式溢流阀。这些阀用于限制系统压力。这些阀门主要由壳体和一个或两个压力阀阀芯组成。可通过调整类型设置系统压力。
在初始位置时阀关闭。通道 A 中的压力作用于阀芯。同时，压力还通过喷嘴施加于阀芯的弹簧负载侧并通过喷嘴施加于先导座。
如果通道 A 中的压力超过弹簧上设定的值，则先导座开启。液压油从阀芯的弹簧负载侧、喷嘴和通道流入通道 T (TA)。所产生的压降使阀芯移动，从而打开从 A 到 T (TA) 的连接。在通道 A 中，弹簧上设定的压力需确定下来。
德国力士乐REXROTH先导式溢流阀订货号和型号：
R900427434 ZDB10VA2-4X/100
R900424537 ZDB10VA2-42/100V
R900422189 ZDB10VA2-41/200V
R900409955 ZDB10VA2-4X/315V
R900409951 ZDB10VB2-4X/100V
R900409956 ZDB10VB2-4X/315V
R900431065 ZDB10VP2-41/100
R900409959 ZDB10VP2-41/100V
R900428468 ZDB10VP2-4X/200
R900409937 ZDB10VP2-42/200V
R900425927 ZDB10VP2-41/315
R900409958 ZDB10VP2-41/315V
R900409958 ZDB10VP2-42/315V
R900411413 Z2DB10VD2-41/100V
R900411358 Z2DB10VD2-41/200V
力士乐REXROTH压力限制阀 Z2DB10VD2-4X/200V
溢流阀R900411358 Z2DB10VD2-41/200V
标称尺寸10，A→B，B→A，机械操作
高功率范围的工业液压阀。可靠的泄压设定压力。
产品特性
连接图像 ISO 4401-05-04-0-05
压力[bar] 315
体积流量[l/min] 100
连接类型 中间板
标称尺寸 10
操作类型 手动操作
连接数 4.
开关位置数量 4.
压力流体 HLP、HLP、hdd、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件 FKM
重量[kg] 2.88
R900551703 4WE6J62/EW110N9K4
标称尺寸6，符号J，带磁铁的电动，110 a120 V交流电
高功率范围的工业液压阀。根据液压符号可靠切换油流向
直动式
滑阀
产品特性
连接图像
ISO 4401-03-02-0-05
压力[bar] 350
体积流量[l/min] 60
活塞符号 符号J
连接类型 板式结构
标称尺寸 6
操作类型 带磁性驱动
连接数 4
开关位置数量 3
电源电压 110至120 VAC
电气插头 设备插头3针（2+PE）
电气连接说明 符合EN 175301-803的装置插头3针（2+PE）
符合性说明 CE，低压指令2014/35/EUCSA根据CSA C22.2第139-1982号批准
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 1.721
力士乐REXROTH电磁阀4WE6J6X/EG24N9K4/V
R900548772 4WE6J62/EG24N9K4/V
标称尺寸6，符号J，带磁铁的电动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
直动式
滑阀
产品特性
连接类型 ISO 4401-03-02-0-05
压力[bar] 350
体积流量[l/min] 80
活塞符号 符号J
连接类型 板式结构
标称尺寸 6
操作类型 带磁性驱动
连接数 4
开关位置数量 3
电源电压 24伏直流电
电气插头 设备插头3针（2+PE）
电气连接说明 符合EN 175301-803的装置插头3针（2+PE）
压力流体 HLP、HLP、hdd、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件 FKM
重量[kg] 1.98
力士乐REXROTH电磁阀4WE6J6X/EG24N9K4
R900561288
标称尺寸6，符号J，带磁铁的电动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
直动式
滑阀
产品特性
连接类型 ISO 4401-03-02-0-05
压力[bar] 350
体积流量[l/min] 80
活塞符号 符号J
连接类型 板式结构
标称尺寸 6
操作类型 带磁性驱动
连接数 4
开关位置数量 3
电源电压 24伏直流电
电气插头 设备插头3针（2+PE）
电气连接说明 符合EN 175301-803的装置插头3针（2+PE）
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 1.99
力士乐REXROTH电磁阀4WE6HA6X/EG24N9K4
R900549534 4WE6HA62/EG24N9K4
标称尺寸6，符号H，带磁铁的电动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
直动式
滑阀
产品特性
连接图像 ISO 4401-03-02-0-05
压力[bar] 350
体积流量[l/min] 80
活塞符号 符号HA
连接类型 板式结构
标称尺寸 6
操作类型 带磁性驱动
连接数 4
开关位置数量 2
电源电压 24伏直流电
电气插头 设备插头3针（2+PE）
电气连接说明 符合EN 175301-803的装置插头3针（2+PE）
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 1.46
力士乐REXROTH电磁阀4WE6H6X/EW230N9K4
R900912494 4WE6H62/EW230N9K4
标称尺寸6，符号H，带磁铁的电动，230 V AC 50/60Hz
高功率范围的工业液压阀。根据液压符号可靠切换油流向
直动式
滑阀
产品特性
连接类型 ISO 4401-03-02-0-05
压力[bar] 350
体积流量[l/min] 50
活塞符号 符号H
连接类型 板式结构
标称尺寸 6
操作类型 带磁性驱动
连接数 4
开关位置数量 3
电源电压 230 VAC 50/60Hz
电气插头 设备插头3针（2+PE）
电气连接说明 符合EN 175301-803的装置插头3针（2+PE）
符合性说明 CE，低压指令2014/35/EUCSA根据CSA C22.2第139-1982号批准
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 1.721
力士乐REXROTH电磁阀4WE6H6X/EG24N9K4
R900561286 4WE6H62/EG24N9K4
标称尺寸6，符号H，带磁铁的电动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
直动式
滑阀
产品特性
连接类型 ISO 4401-03-02-0-05
压力[bar] 350
体积流量[l/min] 80
活塞符号 符号H
连接类型 板式结构
标称尺寸 6
操作类型 带磁性驱动
连接数 4
开关位置数量 3
电源电压 24伏直流电
电气插头 设备插头3针（2+PE）
电气连接说明 符合EN 175301-803的装置插头3针（2+PE）
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 1.981
力士乐REXROTH电磁阀4WE6G6X/EG24N9K4
R900561282 4WE6G62/EG24N9K4
标称尺寸6，符号G，带磁铁的电动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
直动式
滑阀
产品特性
连接类型 ISO 4401-03-02-0-05
压力[bar] 350
体积流量[l/min] 80
活塞符号 符号G
连接类型 板式结构
标称尺寸 6
操作类型 带磁性驱动
连接数 4
开关位置数量 3
电源电压 24伏直流电
电气插头 设备插头3针（2+PE）
电气连接说明 符合EN 175301-803的装置插头3针（2+PE）
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 2
力士乐REXROTH电磁阀4WE6EB6X/EG24N9K4
R900561281 4WE6EB62/EG24N9K4
标称尺寸6，符号E，带磁铁的电动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
直接操作
闸阀
产品特性
连接类型 ISO 4401-03-02-0-05
压力[bar] 350
体积流量[l/min] 80
活塞符号 符号EB
连接类型 板式结构
标称尺寸 6
操作类型 带磁性驱动
连接数 4
开关位置数量 2
电源电压 24伏直流电
电气插头 设备插头3针（2+PE）
电气连接说明 符合EN 175301-803的装置插头3针（2+PE）
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 1.46
力士乐REXROTH液压方向短管阀 4WE6EA6X/EG24N9K4
电磁阀R900561280 4WE6EA62/EG24N9K4
公称尺寸 6，符号 EA，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
直营
滑阀
连接图 ISO 4401-03-02-0-05
压力 [bar] 350
体积流量 [l/min] 80
活塞符号 符号 EA
连接类型 板材结构
标称尺寸 6
驱动类型 带电磁操作
连接数 4
开关位置数 2
电源电压 24 VDC
电插头 设备插头 3 针 (2 + PE)
电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封件 NBR
重量 [kg] 1.46
力士乐REXROTH液压方向短管阀 4WE6D6X/OFEG24N9K4/V
电磁阀R900903465 4WE6D62/OFEG24N9K4/V
公称尺寸 6，符号 D，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
直动式
滑阀
插入式接头 3P Z5L M 12-240V SPEZ
R901017022
匹配连接器，3 针 (2 + PE) EN 175301-803，带 LED，黑色
连接图 ISO 4401-03-02-0-05
压力 [bar] 350
体积流量 [l/min] 80
活塞符号 符号 D
连接类型 板材结构
标称尺寸 6
驱动类型 带电磁操作
连接数 4
开关位置数 2
电源电压 24 VDC
电插头 设备插头 3 针 (2 + PE)
电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 1.98
力士乐REXROTH液压电磁阀4WE6D6X/OFEG24N9K4/B08
R900907727 4WE6D62/OFEG24N9K4/B08
公称尺寸 6，符号 D，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
滑阀
直动式
连接图 ISO 4401-03-02-0-05
压力 [bar] 350
体积流量 [l/min] 80
活塞符号 符号 D
标称尺寸 6
驱动类型 带电磁操作
连接数 4
开关位置数 2
电源电压 24 VDC
电插头 设备插头 3 针 (2 + PE)
电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 1.960
力士乐REXROTH二位四通电磁阀4WE6D6X/EW230N9K4/V
R900917825 4WE6D62/EW230N9K4/V
公称尺寸 6，符号 D，电磁操作，230 V AC 50/60Hz
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
滑阀
直动式
连接图 ISO 4401-03-02-0-05
压力 [bar] 350
体积流量 [l/min] 60
活塞符号 符号 D
标称尺寸 6
驱动类型 带电磁操作
连接数 4
开关位置数 2
电源电压 230 VAC 50/60Hz
电插头 设备插头 3 针 (2 + PE)
电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803
符合性说明 CE - 低电压指令 2014/35 / EU根据 CSA C22.2 No. 139-1982 获得 CSA 批准
液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封元件 FKM
重量 [kg] 1.320
力士乐REXROTH液压方向短管阀 4WE6D6X/EG24K4QMBG24
R900574632
公称尺寸 6，符号 D，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
直动式
滑阀
插入式接头 3P Z5L M 12-240V SPEZ
R901017022
匹配连接器，3 针 (2 + PE) EN 175301-803，带 LED，黑色
连接图 ISO 4401-03-02-0-05
压力 [bar] 350
体积流量 [l/min] 70
活塞符号 符号 D
连接类型 板材结构
标称尺寸 6
驱动类型 带电磁操作
连接数 4
开关位置数 2
电源电压 24 VDC
电插头 设备插头 3 针 (2 + PE)
电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封元件 NBR
重量 [kg] 1.661
REXROTH溢流阀Z2DB10VD2-41/200V
