品牌:力士乐REXROTH
材质:铸铁
质保:一年
功能用途:将机械能（扭矩和转速）转变成液压能（流量和压力）
起订:2件
供应:100件
发货:3天内

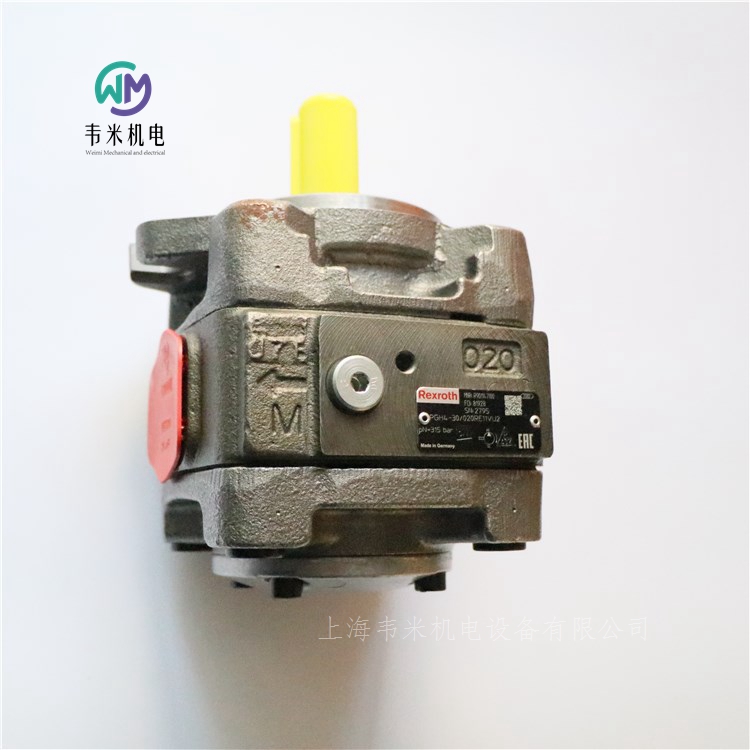

R901147100 PGH4-30/020RE11VU2力士乐齿轮泵；上海韦米机电设备有限公司主营销售产品，产品实拍，原装正品，客户买的安心，用的放心。常用产品供应，欢迎新老客户询价采购！
产品简介：
博世力士乐（BOSCH-REXROTH）的内齿轮泵可在较宽的速度范围内以高效率提供所需的体积流量，从而为节能做出重要贡献。其低惯性矩可实现动态驱动。带内齿轮泵的变速驱动器是传统变量泵系统的低噪音替代品。
力士乐REXROTH内啮合齿轮泵 PGF2-2X/016RE20VU2
R900932269
内齿轮泵，规格 16，压力 250 bar，适用于工业和移动应用，开路
适用于变速驱动器 低噪音和低脉动水平 通过间隙补偿实现高效率 适用于最大压力下的 200 万次负载变化
铝制外壳
恒排量内齿轮泵
适用于具有开环控制的工业或移动应用
带 FKM 密封件
位移类型 恒定
标称尺寸 [cm?] 16
大压力 [bar] 250
大体积流量 [l/min] 57.6
轴端 圆柱形 ? 20 带滑键，ISO 3019-2
通过驱动 有
旋转方向 右转
紧固件 2 孔安装法兰 82-2，符合 ISO 3019-1
液压油 HL,HLP,HEES,HEPR
密封 FKM
重量 [kg] 4.84
力士乐REXROTH内啮合齿轮泵
PGH-2X
机座大小 2, 3
规格 5 … 16
组件系列 2X
大工作压力 350 bar
大排量 16 cm?
特征
固定排量
低工作噪音
低脉动流量
由于具有密封间隙补偿，因此在低速和低粘度情况下也可实现效率
适合较大的粘度和速度范围
所有机座大小和规格之间可以任意组合
可与内啮合齿轮泵、径向柱塞泵和外啮合齿轮泵组合使用
PGH 类型液压泵为具有恒定排量的间隙补偿内啮合齿轮泵。
它们基本由壳体、轴承盖、端盖、内啮合齿轮、小齿轮轴、轴承、轴向垫片、端盖、安装法兰、止动销及分段填充部件组成，分段填充部件包括：分段、扇形支撑体及密封辊。
吸油和排油过程
根据流体动力学安装的小齿轮轴 按所示旋转方向传动内啮合齿轮。
旋转过程中，吸油范围内容积会增加约 90°。欠压使液压油流入腔体中。
利用镰状的分段填充部件将吸油口和压力腔分开。在压力腔中，小齿轮轴 的轮齿再次啮合在内啮合齿轮 的轮齿间隙中。通过压力通道将液体排出。
轴向补偿力 FA 作用于压力腔内部且与轴向垫片 内的压力场一同生成。
因此旋转部件与固定部件之间的液纵向间隙非常小且确保压力腔液完全密封。
径向补偿力 FR 作用在分段 和扇形支撑体上。
依靠工作压力将两个分段填充部件 和压在小齿轮轴 和内啮合齿轮 的缸头直径。
分段和扇形支撑体间的面积比和密封辊 位置在设计时应确保实现内啮合齿轮、分段填充部件和小齿轮轴 之间近乎无漏泄间隙的密封。
密封辊 下的弹簧部件可确保在小的压力下也能够提供足够的接触压力。
流体动力和流体静力安装
作用在小齿轮轴 上的力由流体动力润滑的径向滑动轴承 承受；作用在内啮合齿轮 上的力有流体静力轴承承受。
齿轮轮齿系统
装齿为渐开线轮齿系统。当啮合长度较大时，充液流量和压力波动较小；脉动速度减小明显降低了工作噪音。
PGH 型号液压泵为具有恒定排量的间隙补偿内啮合齿轮泵。根据流体动力学安装的小齿轮轴将驱动内啮合齿轮。通过在吸油范围内打开的小齿轮轴和内啮合齿轮齿侧间隙吸入液压油并将其送入压力范围。吸油区域和压力范围由径向补偿元件以及内啮合齿轮和小齿轮轴之间的齿轮啮合分开。
力士乐REXROTH直动式减压阀
ZDR10D
规格 10
组件系列 5X
大工作压力 20 bar
大流量 80 l/min
叠加阀
油口安装面符合 ISO 440-05-04-0-05
4 个压力等级
4 个可选调整类型：
旋钮
六角套筒和保护帽
带刻度可锁定旋钮
带刻度旋钮
单向阀，可选（型号“A”）
通道 A、B 或 P 中减压
防腐蚀设计
ZDR 型阀是一种采用叠加阀板设计的直动式减压阀，可限制次级油路的压力。用于降低系统压力。
减压阀主要由壳体、控制阀芯、压缩弹簧、调整类型和可选单向阀组成。
通过调整类型设置次级压力。
型号“A”
在初始位置时阀门处于打开状态。液压油可以不受限制地从通道 A 流向通道 A。同时，通道 A 中的压力通过控制油路 作用于与压缩弹簧相对的柱塞表面。如果通道 A 中的压力超过在压缩弹簧处设定的值，则控制阀芯将相对压缩弹簧移动到控制位置，并使通道 A 中的调定压力保持恒定。
通过控制油路 从通道 A 内部提供控制信号和先导油。
当通道 A 中的压力因作用于执行机构的外力而继续增加时，控制阀芯将继续相对压缩弹簧移动。
这样，通道 A 将经由控制阀芯上的控制边和壳体与油箱（通道 TB）相连接。这样一来，大量液压油将流回油箱，以使压力不再增加。
来自弹簧腔 的漏油排泄始终通过通道 TA 在外部实现。
压力计连接用于控制阀的次级压力。
单向阀可用于实现从通道 A 至 A 的自由回流，但仅限于型号“A”。
型号“P”和“B”
对于型号“P”，减压可在通道 P 内实现。通过从通道 P 内部提供控制信号和先导油。
对于型号“B”，通道 P 中的压力降低，但先导油可从通道 B 中获得。如果方向阀处于阀芯位置 P 至 A，则通道 B 中的压力不得超过设置的次级压力。否则，通道 A 中会出现减压现象。
注意：
在无方向阀的情况下使用时，通道 TA 和 TB 必须相互连接（例如，在盖板中）。
设置方向座阀 NG 0 时，必须使用 HSZ0A078-3X/M00 型叠加阀板（物料号 R900537264）。
德国力士乐REXROTH减压阀订货号和型号：
R900410884 ZDR10DA2-5X/150Y
R900410876 ZDR10DP2-5X/210YM
力士乐REXROTH减压阀ZDR10DP2-5X/75YM
R900410875
公称尺寸 10，P2 → P1，机械操作
高性能范围内的工业液压阀。可靠减压至设定值。
滑阀
直动式
压力设置范围 2…75 bar
六角外壳，带保护帽
最大压力 [bar] 350
最大体积流量 [l/min] 160
活塞符号 P2 → P1
连接类型 叠加阀板
标称通径 10
驱动类型 带机械操作
连接数 5
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 2.48
力士乐REXROTH直动式压力顺序阀
DZ6DP
规格 6
组件系列 5X
大工作压力 315 bar
大流量 60 l/min
用于底板安装
油口安装面，符合 ISO 4401-03-02-0-05（带或不带孔）
5 档压力
4 个可选调整类型：
旋钮
六角螺纹销和保护帽
带刻度可锁定旋钮
带刻度旋钮
单向阀，可选
DZ 6 DP 型阀是一种直动式压力顺序阀。用于与压力相关的次级系统连接。通过调整类型设置顺序压力。
压缩弹簧将控制阀芯保持在它的初始位置，阀是关闭的。通道 P 中的压力通过控制油路施加在与压缩弹簧相对的控制阀芯的阀芯端面上。
当通道 P 中的压力达到压缩弹簧的设置值时，控制阀芯将向左移动，从 P 到 A 的连接被打开。从而连接与通道 A 相连的系统，且通道 P 中不会产生压降。
通过控制油路从通道 P 内部接收控制信号，或者，通过油口 B (X) 从外部接收控制信号。
根据阀的用途，漏油排泄可经油口 T (Y) 外部实现，或经油口 A 内部实现。
注意：
对于内部漏油排泄，设置的开启压力将随通道 A 中的压力而增大。
可选择安装单向阀，以实现液压油由通道 A 到通道 P 的自由回流。
压力计连接可实现对阀门顺序压力的控制。
主营型号：
R900086357 PGH4-2X/025RR11VU2
R900777200 PGH4-2X/025RR11WU2
R900086340 PGH4-2X/032LE11VU2
R900086381 PGH4-2X/032LR11VU2
R900932161 PGH4-2X/032RE11VE4
R901384480 PGH4-2X/032RE11VE4-C3.1
R900932141 PGH4-2X/032RE11VU2
R901386313 PGH4-2X/032RE11VU2-C3.1
R901062758 PGH4-2X/032RE11WE4
R901091819 PGH4-2X/032RE11WU2
R900086358 PGH4-2X/032RR11VU2
R901236836 PGH4-2X/032RR11WU2
R900086341 PGH4-2X/040LE11VU2
R900086382 PGH4-2X/040LR11VU2
R900932162 PGH4-2X/040RE11VE4
R901387742 PGH4-2X/040RE11VE4-C3.1
R900086321 PGH4-2X/040RE11VU2
R901187412 PGH4-2X/040RE11WE4
R901241596 PGH4-2X/040RE11WU2
R900086359 PGH4-2X/040RR11VU2
R900086342 PGH4-2X/050LE11VU2
R900086383 PGH4-2X/050LR11VU2
R900932163 PGH4-2X/050RE11VE4
R900932159 PGH4-2X/050RE11VU2
R901394367 PGH4-2X/050RE11VU2-C3.1
R901248912 PGH4-2X/050RE11WE4
R900760418 PGH4-2X/050RE11WU2
R900086360 PGH4-2X/050RR11VU2
R901253499 PGH4-2X/050RR11WU2
R900086344 PGH4-2X/063LE07VU2
R900086385 PGH4-2X/063LR07VU2
R900778549 PGH4-2X/063LR07VU2-A436
R900932165 PGH4-2X/063RE07VE4
R901387743 PGH4-2X/063RE07VE4-C3.1
R900086325 PGH4-2X/063RE07VU2
R900754794 PGH4-2X/063RE07WE4
R900086362 PGH4-2X/063RR07VU2
R900086345 PGH4-2X/080LE07VU2
R900086386 PGH4-2X/080LR07VU2
R900932166 PGH4-2X/080RE07VE4
R901370434 PGH4-2X/080RE07VE4-C3.1
R900086326 PGH4-2X/080RE07VU2
R901273780 PGH4-2X/080RE07WE4
R901052033 PGH4-2X/080RE07WU2
R900086363 PGH4-2X/080RR07VU2
R901098321 PGH4-2X/080RR07WU2
R900086346 PGH4-2X/100LE07VU2
R900086346U PGH4-2X/100LE07VU2
R900086387 PGH4-2X/100LR07VU2
R900086405 PGH4-2X/100RE07VE4
R900932160 PGH4-2X/100RE07VU2
R901123008 PGH4-2X/100RE07WU2
R900086364 PGH4-2X/100RR07VU2
R901457494 PGH4-2X/100RR07WU2
R900086496 PGH5-2X/063LE11VU2
R900086533 PGH5-2X/063LR11VU2
R900086551 PGH5-2X/063RE11VE4
R900932168 PGH5-2X/063RE11VU2
R901064895 PGH5-2X/063RE11WU2
R900932172 PGH5-2X/063RR11VU2
R901091823 PGH5-2X/063RR11WU2
R900086497 PGH5-2X/080LE11VU2
R900086534 PGH5-2X/080LR11VU2
R900932173 PGH5-2X/080RE11VE4
R900086460 PGH5-2X/080RE11VU2
R901214988 PGH5-2X/080RE11WE4
R900086516 PGH5-2X/080RR11VU2
R900086498 PGH5-2X/100LE11VU2
R900086535 PGH5-2X/100LR11VU2
R900932174 PGH5-2X/100RE11VE4
R900086461 PGH5-2X/100RE11VU2
R901023782 PGH5-2X/100RE11WE4
R900086517 PGH5-2X/100RR11VU2
R901180005 PGH5-2X/100RR11WU2
R900086499 PGH5-2X/125LE11VU2
R900086536 PGH5-2X/125LR11VU2
R900086555 PGH5-2X/125RE07VE4-A266
R900932175 PGH5-2X/125RE11VE4
R900932169 PGH5-2X/125RE11VU2
R901154927 PGH5-2X/125RE11WE4
R901004735 PGH5-2X/125RE11WU2
R900086518 PGH5-2X/125RR11VU2
R901098317 PGH5-2X/125RR11WU2
R900086501 PGH5-2X/160LE07VU2
R901402687 PGH5-2X/160LE07VU2-C3.1
R900086538 PGH5-2X/160LR07VU2
R900086556 PGH5-2X/160RE07VE4
R900932195 PGH5-2X/160RE07VE4-A388
R900932171 PGH5-2X/160RE07VU2
R901371007 PGH5-2X/160RE07WE4
R900742813 PGH5-2X/160RE07WU2
R900086520 PGH5-2X/160RR07VU2
R900086503 PGH5-2X/200LE07VU2
R900086539 PGH5-2X/200LR07VU2
R900086557 PGH5-2X/200RE07VE4
R900204884 PGH5-2X/200RE07VE4-A388
R900086465 PGH5-2X/200RE07VU2
R900057640 PGH5-2X/200RE07VU2-A388
R900766872 PGH5-2X/200RE07WU2
R987128379 PGH5-2X/200RE18VU2
R900086521 PGH5-2X/200RR07VU2
R900086504 PGH5-2X/250LE07VU2
R900086540 PGH5-2X/250LR07VU2
R900932176 PGH5-2X/250RE07VE4
R900932184 PGH5-2X/250RE07VE4-A388
R900086466 PGH5-2X/250RE07VU2
R900057641 PGH5-2X/250RE07VU2-A388
R900721268 PGH5-2X/250RE07WE4
R900770179 PGH5-2X/250RE07WU2
R900086522 PGH5-2X/250RR07VU2
力士乐REXROTH内齿轮泵，固定排量PGH-3X系列
R901282905 PGH4-3X/020LR11VU2
R901147105 PGH4-3X/020RE11VE4
R901147100 PGH4-3X/020RE11VU2
R901147100 PGH4-30/020RE11VU2
R901330079 PGH4-3X/020RE11WE4
R901340844 PGH4-3X/020RE11WU2
R901147110 PGH4-3X/020RR11VU2
R901340845 PGH4-3X/020RR11WU2
R901282906 PGH4-3X/025LR11VU2
R901147106 PGH4-3X/025RE11VE4
R901392048 PGH4-3X/025RE11VE4-C3.1
R901147101 PGH4-3X/025RE11VU2
R901271425 PGH4-3X/025RE11WU2
R901147111 PGH4-3X/025RR11VU2
公示： 因工业液压、自动化各进口品牌备件型号繁多，欧美产品价格实时变化，因此很难实时标出准确价格，请以业务员实际报价单价格为准！ 给您带来不便敬请谅解。
