品牌:力士乐REXROTH
名称:压力传感器

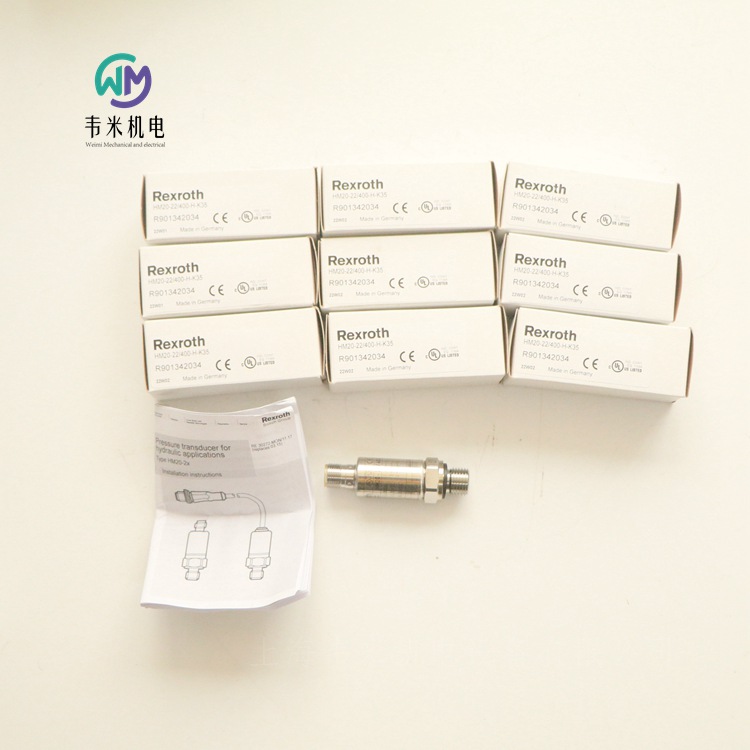

型号:HM20-22/400-H-K35
订货号:R901342034
起订:1个
供应:100个
发货:3天内
力士乐压力传感器HM20-22/400-H-K35，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！
力士乐REXROTH压力传感器
R901342034 HM20-22/400-H-K35
R901342034 HM20-2X/400-H-K35
压力传感器，带模拟输出 0.1 … 10 V，压力范围 0 … 400 bar，4 针设备插头 M12x1，A 编码
R901466598 HM 20-2X/400-H-K35-N
压力传感器，带模拟输出 0.1 … 10 V，压力范围 0 … 400 bar，4 针设备插头 M12x1，A 编码，节流元件
动态压力控制的号上升时间<1 ms。所有与介质接触的部件均由不锈钢制成。测量精度高，小于0.5%FS。出色的过载性能。
薄膜测量池
模拟输出0.1…10 V
液压连接G1/4
压力通道中的节流元件
连接器4极，M12x1，A编码
产品属性
连接图 外螺纹G1/4
产品系列 HM20
压力[bar] 400
输出信号 0.1…10伏
电源电压 24伏直流电
电气连接器 接头，4极，M12 x 1，编码A
电气连接说明 连接器，4极，M12 x 1，编码A，符合EN 61076-2-101
符合性说明 CE–电磁兼容性2014/30/EURoHS指令2011/65/EU
液压油 HL、HLP、HFC、（最高300巴）
密封 NBR
重量[kg] 0.07
力士乐REXROTH电磁阀4WE10R5X/EG24N9K4/M
R901278784 4WE10R50/EG24N9K4/M
标称尺寸10，符号R，磁驱动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
滑阀
直动式
产品特性
连接类型 ISO 4401-05-04-0-05
压力[bar] 350
体积流量[l/min] 105
活塞符号 符号R
控件 磁性驱动
连接类型 板式结构
标称尺寸 10
操作类型 磁性驱动
连接数 4
开关位置数量 3
电源电压 24伏直流电
电气插头 设备插头3针（2+PE）
电气连接说明 符合EN 175301-803的装置插头3针（2+PE）
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 5.5
力士乐REXROTH电磁阀4WE10Q5X/EG24N9K4/M
R901278774 4WE10Q50/EG24N9K4/M
标称尺寸10，符号Q，磁驱动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
滑阀
电磁阀
产品特性
连接类型 ISO 4401-05-04-0-05
压力[bar] 350
体积流量[l/min] 135
活塞符号 符号Q
控件 磁性驱动
连接类型 板式结构
标称尺寸 10
操作类型 磁性驱动
连接数 4
开关位置数量 3
电源电压 24伏直流电
电气插头 设备插头3针（2+PE）
电气连接说明 符合EN 175301-803的装置插头3针（2+PE）
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 5.48
力士乐REXROTH电磁阀4WE10HA5X/EG24N9K4/M
R901278779 4WE10HA50/EG24N9K4/M
标称尺寸10，符号HA，磁驱动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
滑阀
直动式
产品特性
连接类型 ISO 4401-05-04-0-05
压力[bar] 350
体积流量[l/min] 120
活塞符号 符号HA
控件 磁性驱动
连接类型 板式结构
标称尺寸 10
操作类型 磁性驱动
连接数 4
开关位置数量 2
电源电压 24伏直流电
电气插头 设备插头3针（2+PE）
电气连接说明 符合EN 175301-803的装置插头3针（2+PE）
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 4.021
力士乐REXROTH电磁阀4WE10D5X/OFEG24N9K4/M
R901278763 4WE10D50/OFEG24N9K4/M
标称尺寸10，符号D，磁驱动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
滑阀
直动式
产品特性
连接图像
ISO 4401-05-04-0-05
压力[bar] 350
体积流量[l/min] 135
活塞符号 符号D
控件 磁性驱动
连接类型 板式结构
标称尺寸 10
操作类型 磁性驱动
连接数 4
开关位置数量 2
电源电压 24伏直流电
电气插头 设备插头3针（2+PE）
电气连接说明 符合EN 175301-803的装置插头3针（2+PE）
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 5.5
力士乐REXROTH电磁阀4WE10D5X/OFEG220N9K4/M
R901344562 4WE10D50/OFEG220N9K4/M
标称尺寸10，符号D，磁驱动，220 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
滑阀
直动式
产品特性
连接类型 ISO 4401-05-04-0-05
压力[bar] 350
体积流量[l/min] 135
活塞符号 符号D
控件 磁性驱动
连接类型 板式结构
标称尺寸 10
操作类型 磁性驱动
连接数 4
开关位置数量 2
电源电压 220伏直流电
电气插头 设备插头3针（2+PE）
电气连接说明 符合EN 175301-803的装置插头3针（2+PE）
符合性说明 CE低压指令2014/35/EU
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 5.421
力士乐REXROTH阀门4WE10D5X/EG220N9K4/V
R901344560 4WE10D50/EG220N9K4/V
标称尺寸10，符号D，磁驱动，220 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
滑阀
直动式
产品特性
连接类型 ISO 4401-05-04-0-05
压力[bar] 350
体积流量[l/min] 135
活塞符号 符号D
控件 磁性驱动
连接类型 板式结构
标称尺寸 10
操作类型 磁性驱动
连接数 4
开关位置数量 2
电源电压 220伏直流电
电气插头 设备插头3针（2+PE）
电气连接说明 符合EN 175301-803的装置插头3针（2+PE）
符合性说明 CE低压指令2014/35/EU
压力流体 HLP、HLP、hdd、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件 FKM
重量[kg] 4
力士乐REXROTH电磁阀4WE10D5X/EG220N9K4/M
R901339383 4WE10D50/EG220N9K4/M
标称尺寸10，符号D，磁驱动，220 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
滑阀
直动式
产品特性
连接图像
ISO 4401-05-04-0-05
压力[bar] 350
体积流量[l/min] 135
活塞符号 符号D
控件 磁性驱动
连接类型 板式结构
标称尺寸 10
操作类型 磁性驱动
连接数 4
开关位置数量 2
电源电压 220伏直流电
电气插头 设备插头3针（2+PE）
电气连接说明 符合EN 175301-803的装置插头3针（2+PE）
符合性说明 CE低压指令2014/35/EU
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 4
力士乐REXROTH阀门3WE10A5X/EG24K4/M
R901330537 3WE10A50/EG24K4/M
标称尺寸10，符号A，磁驱动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
滑阀
直动式
产品特性
连接图像
ISO 4401-05-04-0-05
压力[bar] 350
体积流量[l/min] 120
活塞符号 符号A
控件 磁性驱动
连接类型 板式结构
标称尺寸 10
操作类型 磁性驱动
连接数 3.
开关位置数量 2.
电源电压 24伏直流电
电气插头 设备插头3针（2+PE）
电气连接说明 符合EN 175301-803的装置插头3针（2+PE）
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 4.041
力士乐REXROTH带电磁操作的直动式方向滑阀
型号 WE…/H
规格 10
组件系列 5X
工作压力 315 bar [4568 psi]
流量 135 l/min [35.7 US gpm]
三位四通、二位四通或二位三通方向设计
标准线圈
符合 ISO 4401-05-04-0-05 和 NFPA T3.5.1 R2-2002 D05的油口安装面
带可拆卸线圈的湿式插脚直流线圈
电磁线圈可旋转 90°
更换线圈时，不必打开耐压密闭腔体
电气连接作为单个连接
手动应急操作
阀芯位置监控，可选
功能、组成部分
WE 型号的方向阀为电磁线圈操作方向滑阀，可用作电磁组件。该阀控制流体的启动、停止和方向。
这些方向阀的基本构成为壳体、一个或两个电子线圈、控制阀芯和复位弹簧。在断电情况下，控制阀芯由复位弹簧固定在中心位置或
初始位置。
当湿式插脚电子线圈通电时，控制阀芯从静止位置移至所需的端位置。这样即可根据所选阀芯机能释放所需流向。
在关闭电子线圈后，控制阀芯 将被推回至中心位置或初始位置。
手动应急操作可在线圈不通电的情况下手动切换阀门。
要确保正常运行，须注意将线圈的压力腔注满液压油。
技术数据
重量
带一个电磁铁的阀 3.9kg
带两个线圈的阀 4.7kg
安装位置 任意
环境温度范围 -20...+50℃
存储温度范围 -20...+50℃
工作压力
油口A/B/P 315bar
油口T 210bar
流量 135I/min
液压油 HL、HLP、HLPD、HVLP、HVLPD
密封材料 NBR
标准 DIN 51524
液压油温度范围（在阀工作油口处） -20...+80℃
粘度范围 2.8...500mm?/s
液压油的允许污染度 - 符合 ISO 4406 (c) 规定的清洁度等级 等级20/18/15
电压类型 直流电压
额定电压符合 VDE 0580 24V
电压公差（额定电压） ±10%
符合 VDE 0580 的公称功率 38W
占空比 100（S1，符合 VDE 0580）
切换时间
开启 压力变化 5% ms 65 … 150
压力变化 95% ms 100 … 220
关闭 压力变化 5% ms 12 … 50
压力变化 95% ms 48 … 104
切换时间符合ISO 6403
开启 ms 45 … 60
关闭 ms 20 … 30
切换频率 15000 1/h
防护等级符合 DIN EN 60529 IP65
线圈表面温度 120°C
绝缘等级 VDE 0580 F
防护等级符合 VDE 0580 I
电气保护 必须使用带脱扣特性 K（感应负载）的合适保险丝分别保护每个线圈。必须将阀安装到包含在等电位连接中的表面上。
R901391203 4WE10C51/HG24N9K4/M
R901391202 4WE10Y50/HG24N9K4/M
R901391200 4WE10D50/HG24N9K4/M
R901390857 4WE10E50/HG24N9K4/M
R901427832 4WE10G50/HG24N9K4/M
R901401552 4WE10J50/HG24N9K4/M
R901391200 4WE10D51/HG24N9K4/M
R901391200 4WE10D52/HG24N9K4/M
R901390857 4WE10E51/HG24N9K4/M
R901390857 4WE10E52/HG24N9K4/M
R901427832 4WE10G51/HG24N9K4/M
R901427828 4WE10H50/HG24N9K4/M
R901427828 4WE10H51/HG24N9K4/M
R901427828 4WE10H52/HG24N9K4/M
R901401552 4WE10J51/HG24N9K4/M
R901391161 4WE10L50/HG24N9K4/M
力士乐REXROTH带电磁启动的直动式方向滑阀
Z4WE 6
规格 6
组件系列 3X
大工作压力 315 bar
大流量 50 l/min
重量
单线圈1.2kg
双线圈1.6kg
温度范围 -20 … +50℃
特点
二位四通和三位四通方向截止阀
叠加阀
作为直通阀或短路阀
油口安装面，符合 ISO 4401-03-02-0-05（带或不带孔）
在油中开关的交流或直流电磁铁
可选择与 PWM 连接器（快速切换放大器，节能）搭配使用
辅助操纵装置，可选
阀芯位置监控，可选
当电压 > 50 VAC 或 > 75 VDC 时，CE 符合性符合低电压指令 2014/35/EU
Z4WE 型方向阀是电磁线圈操作式方向滑阀。该阀控制流体的启动、停止和方向。
该方向阀的基本构成为外壳、一个或两个线圈、控制阀芯以及两个复位弹簧。
在非操作状态下，控制阀芯通过复位弹簧 保持在中心位置或初始位置。通过湿式插脚线圈 操作控制阀芯。
液压系统必须正确通风，以确保能够发挥正常功能。
线圈 的力通过冲杆作用在控制阀芯上，并将其从静止位置推到所需的终位置。这样就释放了所需的流向 A② 至 A① 和 B② 至 B①。
线圈 断电后，控制阀芯由复位弹簧 推回到静止位置。
可选手动应急操作可在线圈不通电的情况下移动控制阀芯。
注意：
由于设计原理方面的原因，阀门难免会存在内部泄漏，且泄漏量会随着使用时间的增加而增加。
允许的冲击和振动载荷参见参数单 08012。
注意事项：
电磁阀在关闭期间会产生电压峰值。为了防止系统中出现电磁干扰以及阀门控制受到损坏，必须在系统侧提供干扰保护电路。或者，也可以选择带有集成干扰保护电路的连接器。
注意事项：
建立电气连接时，必须正确连接保护接地导线 (PE )。
必须以减轻拉力的方式布线！
电缆束线圈只适用于安装的电缆。
在运行期间，连接器应锁定。在具有负载的正常运行期间，不得插入或断开。
保护接地导线横截面等于或大于电源的线路横截面。
阀门安装面必须连接到保护接地导线系统。
德国力士乐REXROTH电磁阀订货号和型号：
R901087024 Z4WE6X252-31/EG24N9K4/V/60
R901087021 Z4WE6X250-31/EG24N9K4/V/60
R900936096 Z4WE6E68-3X/EG24N9K4/V
R900941535 Z4WE6E68-3X/EG24K4/V
力士乐压力传感器HM20-22/400-H-K35
