品牌:力士乐REXROTH
名称:压力开关
型号:HED8OP-20/100K14S
订货号:R901106509
起订:1个
供应:100个
发货:60天内

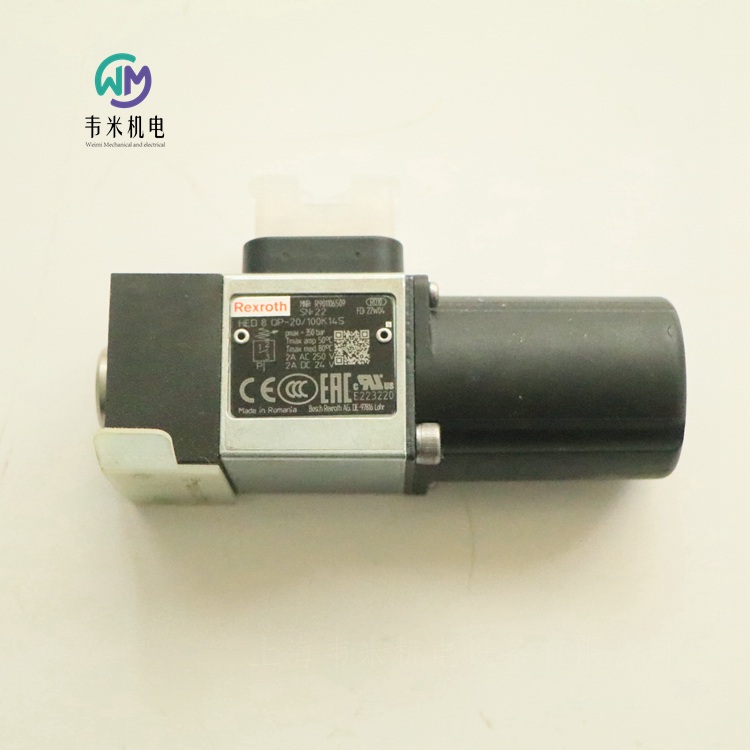

力士乐压力开关HED8OP-20/100K14S，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！
力士乐REXROTH压力开关HED 8 OP-2X/100K14S
压力继电器R901106509 HED8OP-20/100K14S
100巴，具有打开/关闭功能的微型开关，装置插头DIN EN 175301-803（大立方体插头）
电流从1 mA到2.0 A的无电势切换。小滞后，取决于设置的切换点。高重复性<设定压力的1%
活塞压力开关
具有打开/关闭功能的微动开关
调节类型：带六角套筒的主轴，无刻度，带保护帽，可密封
无电缆盒，装置插头DIN EN 175301-803
带NBR密封
产品特性
连接图像 板式结构
压力[bar] 100
连接类型 板式结构
输出信号 具有打开/关闭功能的微动开关
电源电压 12至250 V交流/直流
电气插头 设备插头4针（3+PE）
电气连接说明 设备插头4针（3+PE），符合EN 175301-803
符合性说明 CE符合低压指令2014/35/EU
压力流体 HLP、HLP、hdpd、HVLP、HVLPD
密封件 NBR
重量[kg] 0.7656
博世力士乐的换向阀可切换流动方向，从而切换液压驱动器的运动或旋转方向。通过相应的转换符号来释放或阻塞所需线路。
力士乐REXROTH液压方向短管阀 4WE6D6X/EG24N9K4/V
电磁阀
R900564105 4WE6D62/EG24N9K4/V
公称尺寸 6，符号 D，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
直动式
滑阀
连接图 ISO 4401-03-02-0-05
压力 [bar] 350
体积流量 [l/min] 70
活塞符号 符号 D
连接类型 板材结构
标称尺寸 6
驱动类型 带电磁操作
连接数 4
开关位置数 2
电源电压 24 VDC
电插头 设备插头 3 针 (2 + PE)
电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 1.44
力士乐REXROTH电磁阀4WE6D6X/EG24N9K4/B08
R900570133 4WE6D62/EG24N9K4/B08
公称尺寸 6，符号 D，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
直动式
滑阀
连接图 ISO 4401-03-02-0-05
压力 [bar] 350
体积流量 [l/min] 70
活塞符号 符号 D
标称尺寸 6
驱动类型 带电磁操作
连接数 4
开关位置数 2
电源电压 24 VDC
电插头 设备插头 3 针 (2 + PE)
电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 1.460
力士乐REXROTH4WE6D6X/EG110N9K4/V
R900944594 4WE6D62/EG110N9K4/V
公称尺寸 6，符号 D，电磁操作，110 V DC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
直动式
滑阀
连接图 ISO 4401-03-02-0-05
压力 [bar] 350
体积流量 [l/min] 70
活塞符号 符号 D
标称尺寸 6
驱动类型 带电磁操作
连接数 4
开关位置数 2
电源电压 110 VDC
电插头 设备插头 3 针 (2 + PE)
电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803
符合性说明 CE - 低电压指令 2014/35 / EU根据 CSA C22.2 No. 139-1982 获得 CSA 批准
液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 1.420
力士乐REXROTH液压方向短管阀 4WE6C6X/EG24N9K4
R900561272 4WE6C62/EG24N9K4
公称尺寸 6，符号 C，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
直动式
滑阀
连接图 ISO 4401-03-02-0-05
压力 [bar] 350
体积流量 [l/min] 70
活塞符号 符号 C
连接类型 板材结构
标称尺寸 6
驱动类型 带电磁操作
连接数 4
开关位置数 2
电源电压 24 VDC
电插头 设备插头 3 针 (2 + PE)
电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 1.46
力士乐REXROTH液压方向短管阀 3WE6B6X/EG24N9K4
R900561270 3WE6B62/EG24N9K4
公称尺寸 6，符号 B，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
直动式
滑阀
连接图 ISO 4401-03-02-0-05
压力 [bar] 350
体积流量 [l/min] 80
活塞符号 符号 B
连接类型 板材结构
标称尺寸 6
驱动类型 带电磁操作
连接数 3
开关位置数 2
电源电压 24 VDC
电插头 设备插头 3 针 (2 + PE)
电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封元件 NBR
重量 [kg] 1.46
力士乐REXROTH电磁阀3WE6A6X/EW230N9K4
R900915672 3WE6A62/EW230N9K4
公称尺寸 6，符号 A，电磁操作，230 V AC 50/60Hz
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
滑阀
直动式
连接图 ISO 4401-03-02-0-05
压力 [bar] 350
体积流量 [l/min] 13
活塞符号 符号 A
标称尺寸 6
驱动类型 带电磁操作
连接数 3
开关位置数 2
电源电压 230 VAC 50/60Hz
电插头 设备插头 3 针 (2 + PE)
电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803
符合性说明 CE - 低电压指令 2014/35 / EU根据 CSA C22.2 No. 139-1982 获得 CSA 批准
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封元件 NBR
重量 [kg] 1.320
力士乐REXROTH液压方向短管阀3WE6A6X/EG24N9K4
R900561180 3WE6A62/EG24N9K4
公称尺寸 6，符号 A，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
直动式
滑阀
连接图 ISO 4401-03-02-0-05
压力 [bar] 350
体积流量 [l/min] 80
活塞符号 符号 A
连接类型 板材结构
标称尺寸 6
驱动类型 带电磁操作
连接数 3
开关位置数 2
电源电压 24 VDC
电插头 设备插头 3 针 (2 + PE)
电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封元件 NBR
重量 [kg] 1.481
力士乐REXROTH插入式接头 3P Z5L M 12-240V SPEZ
R901017022
匹配连接器，3 针 (2 + PE) EN 175301-803，带 LED，黑色
用于带插头 K4 的阀门。OEM 附件。工业用途。
电源电压 12 … 240 V AC/DC
电插头 3 针设备插头 (2 + PE)
电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803
重量 [kg] 0.038
力士乐REXROTH带电磁启动的直动式方向滑阀
WE 6...H
规格 6
组件系列 7X
大工作压力 315 bar
大流量 60 l/min
三位四通、二位四通或二位三通型号
标准型号
油口安装面符合 DIN 24340，形式 A
带湿式插脚的直流线圈
电磁线圈可旋转
更换线圈时，不必打开耐压密闭腔体
电气连接作为单个连接
隐式手动应急操作
WE 型号的方向阀为电磁线圈操作的方向滑阀。这些阀控制流体的启动、停止和方向。
这些方向阀主要由壳体、一个或两个线圈、控制阀芯和一个或两个复位弹簧组成。在断电情况下，控制阀芯由复位弹簧固定在中心位置或初始位置。控制阀芯由带湿式插脚的线圈启动。
要确保正常运行，请确保将线圈的压力腔注满液压油！
线圈的力通过推杆作用在控制阀芯上并将后者从其静止位置推到所需的终端位置。这样就可以根据符号释放所需流向。在线圈灭磁后，复位弹簧将控制阀芯推回其静止位置。
手动应急操作可在线圈不通电的情况下控制阀芯。
德国力士乐REXROTH电磁阀订货号和型号：
R901089245 4WE6C70/HG24N9K4
R901087088 4WE6D70/HG24N9K4
R901087087 4WE6E70/HG24N9K4
R901108990 4WE6J70/HG24N9K4/B10
R901133322 4WE6HA70/HG24N9K4
R901089241 4WE6J70/HG24N9K4
R901108705 4WE6JB70/HG24N9K4
力士乐REXROTH电磁阀
R901087087 4WE6E70/HG24N9K4
公称尺寸 6，符号 E，磁铁操作，24 V DC
中等功率范围的工业液压阀。根据液压符号可靠切换油流方向。
滑阀
直动式
产品特性
连接图像 ISO 4401-03-02-0-05
产品系列 WE6./H
压力[bar] 315
体积流量[l/min] 60
活塞符号 符号E
连接类型 板式结构
标称尺寸 6
操作类型 带磁性驱动
连接数 4
开关位置数量 3
电源电压 24伏直流电
电气插头 设备插头3针（2°PE）
电气连接说明 符合EN 175301-803的装置插头3针（2╝PE）
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 1.58
力士乐REXROTH电磁阀4WE6J7X/HG24N9K4
R901089241 4WE6J70/HG24N9K4
标称尺寸6，符号J，磁力操作，24 V DC
中等功率范围的工业液压阀。根据液压符号可靠切换油流方向。
直动式
滑阀
产品特性
连接图像
ISO 4401-03-02-0-05
压力[bar] 315
体积流量[l/min] 60
活塞符号 符号J
控件 磁性驱动
连接类型 板式结构
标称尺寸 6
操作类型 带磁性驱动
连接数 4
开关位置数量 3
电源电压 24伏直流电
电气插头 设备插头3针（2+PE）
电气连接说明 符合EN 175301-803的装置插头3针（2+PE）
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 1.58
力士乐REXROTH电磁阀4WE6HA7X/HG24N9K4
R901133322 4WE6HA70/HG24N9K4
标称尺寸6，符号HA，磁力操作，24 V DC
中等功率范围的工业液压阀。根据液压符号可靠切换油流方向。
直动式
滑阀
产品特性
连接图像 ISO 4401-03-02-0-05
压力[bar] 315
体积流量[l/min] 30
活塞符号 符号HA
控件 磁性驱动
连接类型 板式结构
线圈材质 树脂
标称尺寸 6
操作类型 带磁性驱动
连接数 4
开关位置数量 3
电源电压 24伏直流电
电气插头 设备插头3针（2°PE）
电气连接说明 符合EN 175301-803的装置插头3针（2╝PE）
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 1.24
力士乐REXROTH液压方向短管阀 4WE6D7X/HG24N9K4
电磁阀R901087088 4WE6D70/HG24N9K4
公称尺寸 6，符号 D，磁铁操作，24 V DC
中等性能范围内的工业液压阀。根据液压符号可靠切换油流方向。
直营
滑阀
连接图 ISO 4401-03-02-0-05
压力 [bar] 315
体积流量 [l/min] 60
活塞符号 符号 D
控件 磁铁操作
连接类型 板材结构
标称尺寸 6
驱动类型 带电磁操作
连接数 4
开关位置数 2
电源电压 24 VDC
电插头 设备插头 3 针 (2 + PE)
电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 1.26
力士乐REXROTH带电磁启动的直动式方向滑阀
WE 10...E
规格 10
组件系列 5X
大工作压力 350 bar
大流量 160 l/min
三位四通、二位四通或二位三通型号
油口安装面符合 ISO 4401-05-04-0-05
高功率线圈，可选旋转 90°
电气连接作为单个或对中连接
可选择与 PWM 连接器（快速切换放大器，节能）搭配使用
辅助操纵装置，可选
当电压 > 50 VAC 或 > 75 VDC 时，CE 符合性符合低电压指令 2014/35/EU
电磁线圈是经过认可的组件，带有 UR 标记，可选
通过 CSA C22.2 139-13 认证，可选
WE 型号的方向阀为电磁线圈操作方向滑阀，该阀可用作电磁组件。该阀控制流体的启动、停止和方向。
该方向阀的基本构成为壳体、一个或两个电磁铁、控制阀芯和复位弹簧 。在断电状态下，控制阀芯由复位弹簧保持在中间位置或初始位置（版本 "O" 除外）。接通液压油中的电磁铁时，控制阀芯从其静止位置到所需的终端位置。这样可根据所选符号发出所需的流体方向。
在关闭电磁铁后，控制阀芯将被推回至中间位置或初始位置（带 "OF" 器的阀和不带弹簧类型 "O" 的阀除外）。
辅助操作可在磁铁不通电的情况下手动切换阀门。
液压系统必须正确通风，以确保能够发挥正常功能。
不带弹簧复位 "O"（仅适用于符号 A、C 和 D）
这种型号为带两个切换位置和两个电磁铁且不带器的方向阀。在控制阀芯处不带弹簧复位的阀在断电状态下无确定的初始位置。
不带弹簧复位，带器 "OF"（仅适用于符号 A、C 和 D）
这种型号为带两个开关位置和两个电磁铁且带器的方向阀。控制阀芯通过器固定在相应的切换位置。因此，在操作过程中，无需向电磁铁施加电流，这有助于节能操作。
型号 "73...A12"（软切换行为）
控制阀芯和电磁线圈的组成减少了阀门打开或关闭时发生的换向行程的次数。
与标准阀相比，换向行程（测量为加速度值 a）可以减少约 85 %，具体取决于控制阀芯的型号（参见 "加速度值"）。
注意：
连接两个或多个阀门的泄油管路中的压力峰值可能导致带有器的型号发生意外的控制阀芯运动。建议铺设单独的回油管路或在泄油管路中安装单向阀。
由于设计原理，阀门会发生内部泄漏，泄漏量在使用寿命期间会增加。
节流插件
根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，将需要使用节流插件。
德国力士乐REXROTH电磁换向阀订货号和型号：
R900911869 4WE10E3X/CW230N9K4
R901349736 3WE10A50/OFEG205N9K4/V
R900944371 4WE10D33/CG220N9K4/V
R901487117 4WE10C50/EW230N9K4/M
R900598925 4WE10D33/CW110N9K4
R900912496 4WE10D33/CW230N9K4
R900923393 4WE10D33/CW230N9K4/V
R901336181 4WE10D50/EG205N9K4/M
R901382182 4WE10D50/EG110N9K4/V
R901344560 4WE10D50/EG220N9K4/V
R901339383 4WE10D50/EG220N9K4/M
R901278760 4WE10D50/EG24N9K4/M
R901483529 4WE10D50/EW230N9K4/M
R901344562 4WE10D50/OFEG220N9K4/M
R901278763 4WE10D50/OFEG24N9K4/M
R901341857 4WE10D73-50/EG24N9K4/A12M
R901278761 4WE10E50/EG24N9K4/M
R900595532 4WE10EA33/CG24N9K4
R901278780 4WE10EB50/EG24N9K4/M
R901278768 4WE10G50/EG24N9K4/M
R900597986 4WE10H33/CG24N9K4
R901278779 4WE10HA50/EG24N9K4/M
R901349517 4WE10HB50/EG24N9K4/M
R900593805 4WE10J33/CW230N9K4
R901278744 4WE10J50/EG24N9K4/M
R901325488 4WE10J50/EG24N9K4/MH
R901327207 4WE10J50/EG205N9K4/M
R901341855 4WE10J73-50/EG24N9K4/A12M
R901278782 4WE10JA50/EG24N9K4/M
R901278774 4WE10Q50/EG24N9K4/M
R901278784 4WE10R50/EG24N9K4/M
R901349519 4WE10RB50/EG24N9K4/M
R901333735 4WE10T50/EG24N9K4/M
R900591664 4WE10D3X/OFCG24N9K4
R901278781 4WE10F50/EG24N9K4/M
R901278778 4WE10U50/EG24N9K4/M
R901349658 4WE10Y73-50/EG24N9K4/A12M
力士乐REXROTH电磁阀4WE10Y73-5X/EG24N9K4/A12M
R901349658 4WE10Y73-50/EG24N9K4/A12M
标称尺寸10，符号Y73，磁驱动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
滑阀
直动式
产品特性
连接类型 ISO 4401-05-04-0-05
压力[bar] 350.
体积流量[l/min] 120
活塞符号 符号Y73
控制 磁性驱动
连接类型 板式结构
标称尺寸 10.
操作类型 磁性驱动
连接数 4
开关位置数量 2
电源电压 24伏直流电
电气插头 设备插头3针（2+PE）
电气连接说明 符合EN 175301-803的装置插头3针（2+PE）
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 4.02
力士乐压力开关HED8OP-20/100K14S
