品牌:力士乐REXROTH
品牌:力士乐REXROTH
订货号:R165331420
型号:滚珠滑块
起订:1个
供应:100个
发货:3天内
力士乐滚珠滑块R165331420，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！

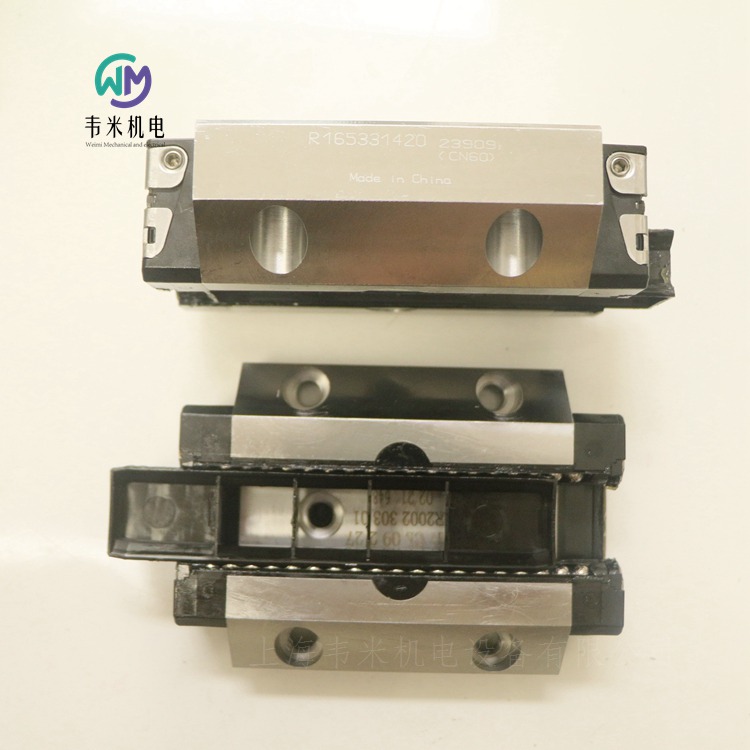

力士乐REXROTH滚珠滑块R165331420
滚珠托架 KWD-035-FLS-C1-N-1
滚珠滑块，FLS，规格 35，CS 钢，标准精度，低预紧，不带滚珠链
滚珠小车高度，具有以下产品特点：
尺寸35
FLS设计：宽度E法兰，长度E长，高度E标准
碳钢导向车头CS
预载荷等级C1：低预载荷
精度等级N：正常
无球链
首先涂上润滑油并保存
轴承润滑脂Dynalub 510
左侧不带连接元件（前止动边缘）
无连接元件右侧（前止动边缘）
直接润滑连接松动包括在内。
标准设计的导轨头
导向架总长度139,0 mm
更换结构：导轨和导轨可以任意精度地组合在一起。
应用领域：用于刚度要求
显著降低摩擦力波动和低水平摩擦力，尤其是在外部负载下
动态值
精度
获得的入口区可将流量精度提高到六倍
可能在几年内进行长期润滑
带金属螺纹的全方位润滑连接
所有附件的端面安装螺纹
一体化完整密封
高扭矩负载能力
不同的预应力等级
在所有负载方向上都具有高刚性，因此也可作为单车使用
通过额外拧入球架中心的两个孔，在提升和横向载荷下增加刚度
预应力O形布置带来的系统刚度
集成、感应和无磨损测量系统作为一种选择
球车上的车身可以从上下拧紧
适用于所有球轨SNS/SNO
在所有四个主要负载方向上具有同等高的负载能力
滚珠小车在工厂首次润滑
产品特性
标称尺寸[mm] 35
设计 FLS法兰长标准高度
类型 滚珠小车高精度
球链 不带球链（标准）
材料（型材导轨） 碳钢
预加载类 C1，低预加载
精度等级 N 常规
密封 SS，标准密封
自调整以补偿错位 没有
宽导向架[mm] 100
力士乐REXROTH滚珠托架 KWD-035-FNS-C1-H-1
R165131320
滚珠滑块，FNS，规格 35，CS 钢，高精度，低预紧，不带滚珠链
滚珠滑块精度高，具有以下产品特性：
规格 35
FNS 结构型式：宽度 = 法兰，长度 = 正常，高度 = 标准
导向滑块体采用 CS 碳素钢制造
预紧等级 C1：低度预紧
精度等级 H：高 (H)
不带滚珠链
已经预润滑并进行了防腐处理
减摩轴承润滑脂 Dynalub 510
不带左侧附件元件（定位边在前）
不带右侧附件元件（定位边在前）
直头润滑接口散装供货。
标准款导向滑块体
导向滑块的总长度 = 110.5 mm
互换设计：导向滑块和导轨可以以任何精度相互组合。
应用范围：适用于较高刚度要求的场合
极好的动态特性
摩擦力波动明显降低、摩擦力水平明显降低，特别是在外力作用下
的精度
获得的入口区可将径流精度提高多六倍
滚珠滑块的配件可从上面和下面安装
周围均有金属螺纹的润滑油嘴
所有配件均配置有端面紧固螺纹
集成式全密封
高转矩负载承受力
各种不同预紧等级
各负载方向的刚度都较高 - 可用于每根轨道只有一个滑块的应用
由于滚珠滑块中心额外开了两个安装螺丝孔，提升了抬起和侧向载荷情况下的刚度
由于采用了预张紧的 O 型结构，因此可达大系统刚性
可选配的集成无磨损感应测量系统
滚珠滑块出厂时已经过润滑
可用于各种 SNS/SNO 滚珠导轨
长效润滑可在数年内持续有效
所有四个主负载方向上的高额定载荷相同
公称尺寸 [mm] 35
结构型式 FNS – 法兰型 标准长 标准高
滚珠链 无滚珠链（标准）
材料（型材导轨导向系统） 碳钢
预紧等级 C1 - 轻微预紧
精度等级 H - 高精密
自动调整以补偿轴心差 不能自动对准
导向滑块宽度 [mm] 100
导向滑块长度 [mm] 110.5
导向滑块高度 [mm] 40.4
带导轨的导向滑块的高度 [mm] 48
润滑 已经预润滑并进行了防腐处理
额定动载荷 C [N] 51800
脚注：额定动载荷 C 额定动载荷和动转矩是按照 DIN ISO 14728-1 以 100 000 米行程为基准确定的。实际中经常是以 50 000 米行程为基准。在此情况下，用于比较：根据表格数值 C、Mt 和 ML 乘以 1.26。
额定动扭转转矩 Mt 脚注 额定动载荷和动转矩是按照 DIN ISO 14728-1 以 100 000 米行程为基准确定的。实际中经常是以 50 000 米行程为基准。在此情况下，用于比较：根据表格数值 C、Mt 和 ML 乘以 1.26。
额定静纵向转矩 ML0 [Nm] 1130
额定静扭转转矩 Mt0 [Nm] 1740
大加速度 amax [m/s?] 500
提示 大加速度 amax 当 Fcomb?> 2.8 ? Fpr 时：amax = 50 m/s2
允许的大线性转速 vmax [m/s] 5
额定动扭转转矩 Mt [Nm] 1110
额定动纵向转矩 ML [Nm] 720
额定动纵向转矩 ML 脚注 额定动载荷和动转矩是按照 DIN ISO 14728-1 以 100 000 米行程为基准确定的。实际中经常是以 50 000 米行程为基准。在此情况下，用于比较：根据表格数值 C、Mt 和 ML 乘以 1.26。
密封件 SS – 标准密封件
额定静载荷 C0 [N] 80900
允许环境温度 -10 °C ... +80 °C
脚注：允许环境温度（小至大）
短时间内可维持高达 100°C。在零下温度时请询问。
摩擦系数 μ 0,002 ... 0,003
脚注：摩擦系数 μ 无密封摩擦
导轨节距 T [mm] 80
重量 [kg] 1.696
滚柱导轨 RSA-045-SNS-S-MA-AB
R180546161
滚柱导轨，SNS，规格 45，CS 钢，超精密精度
滚柱导轨精度高，具有以下产品特性：
规格 45
SNS 结构型式：宽度 = 窄，长度 = 正常，高度 = 标准
导轨采用 CS 碳素钢制造
固定 MA：从上面安装
盖板 AB：防护带和防护盖
精度等级超精密
导轨段数：单段
标准款导轨
从上面用螺栓安装
防护带采用符合 DIN EN 10088 标准的防腐蚀弹簧钢制成
带有塑料制成的旋接式保护帽（正面带有螺纹孔）
一条防护带可用于所有孔，节省时间和费用
防护带安装简单但牢固
防护带和锁的夹子
经硬化的滚道进行全面平滑化
在所有载荷方向上都有的刚度
承受转矩负载的能力很高
公称尺寸 [mm] 45
结构型式 SNS – 标准 – 导轨
材料（型材导轨导向系统） 碳钢
精度等级 SP - 超
导轨的安装 可从上面用螺栓安装
导轨护盖 带防护带和防护盖
大长度 Lmax [mm] 3986
小长度 Lmin [mm] 141
质量 m (kg/m) [kg/m] 10.3
允许环境温度 -10 °C ... +80 °C
脚注：允许环境温度（小至大） 短时间内可维持高达 100°C。在更低的零下温度时请询问。
段数 一件式
安装孔 nB 的数量（型材导轨导向系统） 76
导轨节距 T [mm] 52.5
推荐的导轨长度（公式） L = nB ? T ? 4 mm
快插接头 M6 - D4
R341707509
快插接头 - 直形 - M6
滚珠和滚柱导轨系统的直通快插接头
螺纹 M6
管道的快插接头
公称尺寸 [mm] M6
重量 [kg] 0.00495
力士乐REXROTH滚柱导轨 RSA-055-SNS-S-MA-AB
R180556161
滚柱导轨，SNS，规格 55，CS 钢，超精密精度
滚柱导轨精度高，具有以下产品特性：
规格 55
SNS 结构型式：宽度 = 窄，长度 = 正常，高度 = 标准
导轨采用 CS 碳素钢制造
固定 MA：从上面安装
盖板 AB：防护带和防护盖
精度等级超精密
导轨段数：单段
标准款导轨
从上面用螺栓安装
防护带采用符合 DIN EN 10088 标准的防腐蚀弹簧钢制成
带有塑料制成的旋接式保护帽（正面带有螺纹孔）
一条防护带可用于所有孔，节省时间和费用
防护带安装简单但牢固
防护带和锁的夹子
经硬化的滚道进行全面平滑化
在所有载荷方向上都有的刚度
承受转矩负载的能力很高
公称尺寸 [mm] 55
结构型式 SNS – 标准 – 导轨
材料（型材导轨导向系统） 碳钢
精度等级 SP - 超
导轨的安装 可从上面用螺栓安装
导轨护盖 带防护带和防护盖
大长度 Lmax [mm] 3956
小长度 Lmin [mm] 160
质量 m (kg/m) [kg/m] 13.1
允许环境温度 -10 °C ... +80 °C
脚注：允许环境温度（小至大） 短时间内可维持高达 100°C。在更低的零下温度时请询问。
段数 一件式
安装孔 nB 的数量（型材导轨导向系统） 66
导轨节距 T [mm] 60
推荐的导轨长度（公式） L = nB ? T ? 4 mm
力士乐REXROTH滚珠导轨 KSA-015-SNS-N-MA-AK
R160510431
滚珠导轨，SNS，规格 15，CS 钢，标准精度
滚珠导轨精度高，具有以下产品特性：
规格 15
SNS 结构型式：宽度 = 窄，长度 = 正常，高度 = 标准
导轨采用 CS 碳素钢制造
固定 MA：从上面安装
盖板 AK：塑料安装孔盖
精度等级正常
导轨段数：单段
标准款导轨
在所有载荷方向上都有的刚度
高转矩负载承受力
从上面用螺栓安装，带塑料孔盖
导轨末端无需额外空间
公称尺寸 [mm] 15
结构型式 SNS – 标准 – 导轨
材料（型材导轨导向系统） 碳钢
精度等级 N - 标准
导轨的安装 可从上面用螺栓安装
导轨护盖 塑料安装孔盖
大长度 Lmax [mm] 3836
小长度 Lmin [mm] 80
质量 m (kg/m) [kg/m] 1.4
允许环境温度 0 °C ... +80 °C
脚注：允许环境温度（小至大） 短时间内可维持高达 100°C。在零下温度时请询问。
安装孔 nB 的数量（型材导轨导向系统） 64
导轨节距 T [mm] 60
推荐的导轨长度（公式） L = nB ? T ? 4 mm
段数 一件式
力士乐REXROTH滚珠导轨 KSA-015-SNS-N-MA-AK
R160510431
滚珠导轨，SNS，规格 15，CS 钢，标准精度
球轨高度精密，具有以下产品特性：
尺寸15
设计SNS：宽度T窄，长度T正常，高度T标准
碳钢导轨CS
安装MA：从上方进行螺纹连接
盖子AK：塑料盖子
精度等级正常
件数：一件
标准导轨
所有负载方向上的刚度
高扭矩负载能力
可从上方拧紧，带塑料盖帽
无需前部安装空间
产品特性
标称尺寸[mm] 15
设计 SNSπ标准π导轨
系列 无效的
材料（型材导轨） 碳钢
精度等级 无正常
安装导轨 可从上方拧紧
导轨盖 塑料瓶盖
长度Lmax[mm] 3836
长度Lmin[mm] 80
质量m（kg/m）[kg/m] 1.4
允许环境温度 0°C+80°C
脚注允许的环境温度（min.max） 允许在高达100°C的短时间内使用。如果温度低于零度，请咨询。
孔数nB（轮廓导轨） 64
Division T导轨[mm] 60
建议轨道长度（公式） L、 nB?T-4毫米
导轨 球轨导轨
产品说明 请配置产品以将其添加到您的购物车中。
重量[kg] 0
尺寸A2（轮廓导轨系统）[mm] 15
尺寸D[mm] 7.4
尺寸H2（不带盖带）（轮廓导轨）[mm] 16.2
尺寸N6（轮廓导轨）[mm] 10.3
尺寸N6公差（轮廓导轨）[mm] ±0.5
尺寸S5（轮廓导轨）[mm] 4.5
尺寸T（轮廓导轨）[mm] 60
尺寸T1值（轮廓导轨）[mm] 50
尺寸T1值（轮廓导轨）[mm] 10.
尺寸T1 s（轮廓导轨[mm] 28.
尺寸T1 s的脚注（轮廓导轨） 尺寸T1S，建议公差为±0.75。
力士乐REXROTH滚珠托架 KWD-030-FNS-C1-H-1
R165171320
滚珠滑块，FNS，规格 30，CS 钢，高精度，低预紧，不带滚珠链
滚珠滑块精度高，具有以下产品特性：
规格 30
FNS 结构型式：宽度 = 法兰，长度 = 正常，高度 = 标准
导向滑块体采用 CS 碳素钢制造
预紧等级 C1：低度预紧
精度等级 H：高 (H)
不带滚珠链
已经预润滑并进行了防腐处理
减摩轴承润滑脂 Dynalub 510
不带左侧附件元件（定位边在前）
不带右侧附件元件（定位边在前）
直头润滑接口散装供货。
标准款导向滑块体
导向滑块的总长度 = 97.7 mm
互换设计：导向滑块和导轨可以以任何精度相互组合。
应用范围：适用于较高刚度要求的场合
极好的动态特性
摩擦力波动明显降低、摩擦力水平明显降低，特别是在外力作用下
的精度
获得的入口区可将径流精度提高多六倍
滚珠滑块的配件可从上面和下面安装
周围均有金属螺纹的润滑油嘴
所有配件均配置有端面紧固螺纹
集成式全密封
高转矩负载承受力
各种不同预紧等级
各负载方向的刚度都较高 - 可用于每根轨道只有一个滑块的应用
由于滚珠滑块中心额外开了两个安装螺丝孔，提升了抬起和侧向载荷情况下的刚度
由于采用了预张紧的 O 型结构，因此可达大系统刚性
可选配的集成无磨损感应测量系统
滚珠滑块出厂时已经过润滑
可用于各种 SNS/SNO 滚珠导轨
长效润滑可在数年内持续有效
所有四个主负载方向上的高额定载荷相同
公称尺寸 [mm] 30
结构型式 FNS – 法兰型 标准长 标准高
滚珠链 无滚珠链（标准）
材料（型材导轨导向系统） 碳钢
预紧等级 C1 - 轻微预紧
精度等级 H - 高精密
自动调整以补偿轴心差 不能自动对准
导向滑块宽度 [mm] 90
导向滑块长度 [mm] 97.7
导向滑块高度 [mm] 35.35
带导轨的导向滑块的高度 [mm] 42
润滑 已经预润滑并进行了防腐处理
额定动载荷 C [N] 36500
脚注：额定动载荷 C 额定动载荷和动转矩是按照 DIN ISO 14728-1 以 100 000 米行程为基准确定的。实际中经常是以 50 000 米行程为基准。在此情况下，用于比较：根据表格数值 C、Mt 和 ML 乘以 1.26。
额定动扭转转矩 Mt 脚注 额定动载荷和动转矩是按照 DIN ISO 14728-1 以 100 000 米行程为基准确定的。实际中经常是以 50 000 米行程为基准。在此情况下，用于比较：根据表格数值 C、Mt 和 ML 乘以 1.26。
额定静纵向转矩 ML0 [Nm] 580
额定静扭转转矩 Mt0 [Nm] 830
大加速度 amax [m/s?] 500
提示 大加速度 amax 当 Fcomb?> 2.8 ? Fpr 时：amax = 50 m/s2
允许的大线性转速 vmax [m/s] 5
额定动扭转转矩 Mt [Nm] 630
额定动纵向转矩 ML [Nm] 440
额定动纵向转矩 ML 脚注 额定动载荷和动转矩是按照 DIN ISO 14728-1 以 100 000 米行程为基准确定的。实际中经常是以 50 000 米行程为基准。在此情况下，用于比较：根据表格数值 C、Mt 和 ML 乘以 1.26。
密封件 SS – 标准密封件
额定静载荷 C0 [N] 48100
允许环境温度 -10 °C ... +80 °C
脚注：允许环境温度（小至大） 短时间内可维持高达 100°C。在零下温度时请询问。
摩擦系数 μ 0,002 ... 0,003
脚注：摩擦系数 μ 无密封摩擦
导轨节距 T [mm] 80
重量 [kg] 1.14
力士乐REXROTH覆盖顶罩 30/35
R160530080
安装孔盖（塑料），尺寸 = 30/35
塑料孔盖
适用于滚子/凸轮滚珠和滚珠导轨导向系统
尺寸 = 30/35
公称尺寸 [mm] 30/35
外径 D [mm] 15
重量 [kg] 0.000518
力士乐REXROTH线性装置 LSATE-A-30-DD
R103263020
线性组件（铝），TE-A-30，带两个密封件
线性组件（铝）
串联式，可调式
带超级滚珠导套 A
轴径 d = 30
带两个密封件
规格：常规
轻型精密串联式外壳（铝）
两个超级滚珠导套 A
定位边
前置式密封圈
可补充润滑
也可作为直线运动滑动件
轴直径 d [mm] 30
滚珠导套导向系统结构型式 TE - 串联，可调节
系列 超级导套 A（带自对准功能）
额定动载荷 C [N] 9520
脚注：额定动载荷 C 两个滚珠导套均匀负载时的额定载荷。额定载荷适用于主载荷方向。如果载荷方向与主载荷方向不一致，则额定载荷应乘以下列系数：? d 10 至 16：f = 0.82，f0 = 0.86，? d 20 至 50：f = 0.82，f0 = 0.78
额定静纵向转矩 ML0 [Nm] 206
大加速度 amax [m/s?] 150
允许的大线性转速 vmax [m/s] 3
提示 大允许速度 vmax 速度可达 5 m/s。由于塑料件磨损的增加，限制了使用寿命。试验结果是 50 ? 105m 至 100 ? 105m，行程无故障。
额定动纵向转矩 ML [Nm] 289
径向间隙 出厂时已调整为在张紧状态下与 h5 轴（下限）无间隙
外径 D [mm] 47
额定静载荷 C0 [N] 7140
脚注：额定静载荷 C0 两个滚珠导套均匀负载时的额定载荷。额定载荷适用于主载荷方向。如果载荷方向与主载荷方向不一致，则额定载荷应乘以下列系数：? d 10 至 16：f = 0.82，f0 = 0.86，? d 20 至 50：f = 0.82，f0 = 0.78
允许环境温度 -10 °C ... +80 °C
摩擦力 FR 脚注 两端带内装式密封圈的滚珠导套在无径向载荷作用时的摩擦力从表中查取。摩擦力取决于速度和润滑情况。
起动力 [N] 6
重量 [kg] 1.916
力士乐滚珠滑块R165331420
