品牌:力士乐REXROTH
品牌:力士乐REXROTH
订货号:R065821640
名称:滚珠导套
起订:5个
供应:100个
发货:3天内

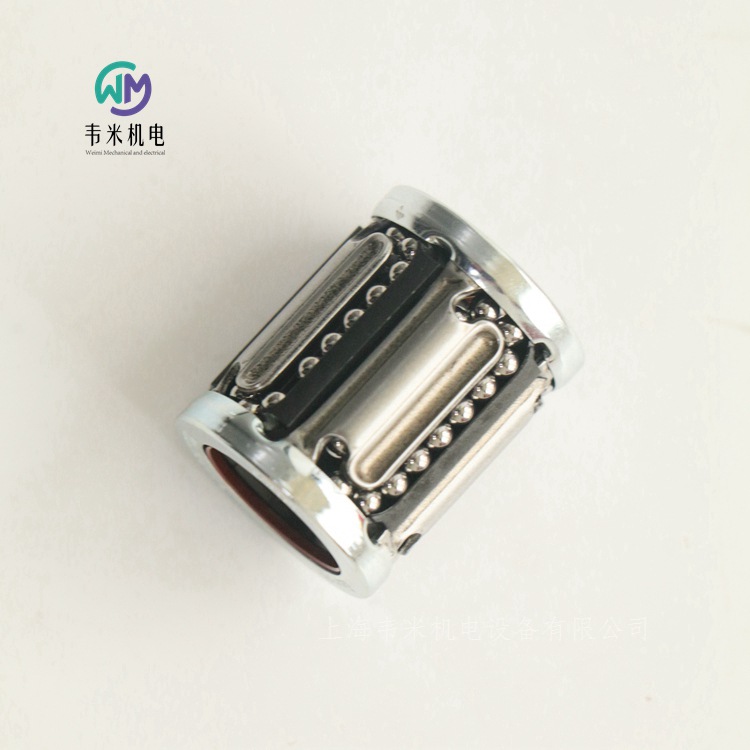

力士乐滚珠导套R065821640，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！
力士乐REXROTH紧凑型滚珠导套，常规，R0658
KBC-..
适用于通用要求的，价格便宜的滚珠导套
外形尺寸小，特别适用于紧凑型设计
淬硬的钢扇形架滚道与滚珠形状一致，具有高额定动载荷和长寿命。
高运行速度（5 m/s）
内装式密封圈，前置式密封圈，或者不带密封圈
R065821640集成式滚珠导套 KBC-16-DD
带常规径向间隙
未涂脂
安装简单：压入即可 — 不需附加的固定
很多空腔作为润滑剂的储藏空间用于长的润滑间隔或寿命期内润滑。
空腔也能容纳可能侵入的脏物，因此，能防止由此而引起的滚珠导套的抱轴。
集成的金属支撑环具有约0.1 mm外径过盈尺寸（轴直径 12 至 50之间），用于在轴承座内孔的紧固
安装
滚珠导套用一个压入芯棒安装。在滚珠导套安装时，如果在开始进入安装孔时出现轻微的棱边挤压现象，在接下来的继续压入过程中，会自动调整到正确位置。不必将滚珠导套拉回和重新调整。
固定
轴直径 8 和 10：塑料外套以过盈尺寸制造。在有振动及高加速度的情况下，安装时需要加附加的固定。轴径从 12 开始：金属支承环外径以过盈尺寸制造。不需额外固定（孔长 ≥ C）。
润滑
滚珠导套未润滑。投入运行前润滑滚珠导套。寿命数据以润滑和补充润滑的滚珠导套为基础。
REXROTH力士乐RSHP 滚珠滑块 FLS，标准，钢质
R1853…2.
扭矩容量高
所有四个主负载方向上的高额定载荷相同
通过滚珠滑块中心额外的两个安装螺丝孔，提升了各个方向上负载时的刚度
可互换性不受限
所有款式的导轨都可与各种款式的滚珠滑块随意组合
R18536232X滚珠滑块 RWD-065-FLS-C2-H-2
配件可直接连接到滚珠滑块端部
各侧都配有润滑口，大程度地方便维护
创新型通道设计，低润滑量
由于滚珠循环和导向都进行了优化，所以运行顺畅
滚珠滑块的配件可从上面和下面安装
进一步优化的入口区几何结构，以及每个轨道内大量的滚子，大程度地减少了弹性挠度的变化，并能达到的行程精度
滚珠滑块从其心轴上轻轻滑下，直接滑到轨道上
根据标准，内装了全面密封
规格 25 和 65
预紧载荷等级 C1 至 C5
带垫圈 DS、SS 或 AS 的型号
RSHP 滚珠滑块适合所有典型的应用，以及特殊的安装、环境和运行条件，因此无需其它的特殊设计。
基于预紧载荷和精度等级的推荐组合
对于预紧载荷 C2 的建议：精度等级 H 和 P
对于预紧载荷 C3 的建议：精度等级 P、SP、GP 和 UP
力士乐REXROTH紧凑型滚珠导套，常规，R0658
KBC-..
适用于通用要求的，价格便宜的滚珠导套
外形尺寸小，特别适用于紧凑型设计
淬硬的钢扇形架滚道与滚珠形状一致，具有高额定动载荷和长寿命。
高运行速度（5 m/s）
内装式密封圈，前置式密封圈，或者不带密封圈
R065821640集成式滚珠导套 KBC-16-DD
带常规径向间隙
未涂脂
安装简单：压入即可 — 不需附加的固定
很多空腔作为润滑剂的储藏空间用于长的润滑间隔或寿命期内润滑。
空腔也能容纳可能侵入的脏物，因此，能防止由此而引起的滚珠导套的抱轴。
集成的金属支撑环具有约0.1 mm外径过盈尺寸（轴直径 12 至 50之间），用于在轴承座内孔的紧固
安装
滚珠导套用一个压入芯棒安装。在滚珠导套安装时，如果在开始进入安装孔时出现轻微的棱边挤压现象，在接下来的继续压入过程中，会自动调整到正确位置。不必将滚珠导套拉回和重新调整。
固定
轴直径 8 和 10：塑料外套以过盈尺寸制造。在有振动及高加速度的情况下，安装时需要加附加的固定。轴径从 12 开始：金属支承环外径以过盈尺寸制造。不需额外固定（孔长 ≥ C）。
润滑
滚珠导套未润滑。投入运行前润滑滚珠导套。寿命数据以润滑和补充润滑的滚珠导套为基础。
力士乐REXROTH标准滚珠导套，中型法兰式，常规，R0742
KBMM-..-DD
坚固耐用全金属款式带钢保持架，用于恶劣条件和强污染场合
很多空腔作为润滑剂的储藏空间用于长的润滑间隔或寿命期内润滑。
用于木材加工、铸造厂、水泥厂
空腔也能容纳可能侵入的脏物，因此，能防止由此而引起的滚珠导套的抱轴。
内装式密封圈
R074250800法兰式滚珠导套 KBMM-8-DD
淬火和磨削的耐腐蚀套筒
聚甲醛导向架
滚动轴承钢制造的滚珠
载荷方向对闭式滚珠导套额定载荷的影响
必须根据安装在“小”或“大”位置选择所列示的额定载荷，并且应将其作为计算的基础。如果明确定义了负载方向并且可以将滚珠导套安装在“大”位置上，则可以使用额定载荷 Cmax (额定动载荷)和 C0max （额定静载荷）。如果无法定向安装或者不能定义负载方向，则以小的额定载荷为基准。
安装尺寸/互换性
标准滚珠导套与超级滚珠导套具有相同的安装尺寸。因此，它们之间具有互换性，但是请注意固定，径向间隙，额定载荷和润滑。
密封
标准滚珠导套从轴径 5 起可以带密封圈供货。轴径 20 至 80 的开式标准滚珠导套也可以全密封式 (带有纵向密封条) 供货 (摩擦较大)。
力士乐REXROTH公差环 R0810 (AN)
尺寸 47 x 8 到 75 x 30
安装快速、经济
补偿不同材料的机器元件之间的热膨胀差异
无需键槽或强制联锁式连接
连接部件设计简单
高温稳定性
R081004701公差环 AN47X8
特殊尺寸要求可定制
机器元件成本极低
能抵抗各种类型的化学应力
机器部件的固定和安全连接
连接部件公差带较大
周向平边位于公差环的外径上。适用于标准标称轴。
力士乐REXROTH耐腐蚀实心轴，X46Cr13
这是一种对抗腐蚀和洁净性有高要求的应用的正确选择，例如：在食品工业、半导体加工。
R100000830实心轴 WV-8H6-X46
这是一种对抗腐蚀和洁净性有高要求的应用的正确选择，例如：在食品工业，半导体加工中。X 90 CrMoV 18 与 X 46 Cr 13 的区别在于附加的抗乳酸性。
尺寸精度和公差带
精密钢轴的直径公差等级为 h6 和 h7。软化退火轴段的直径公差与所给的公差带有微小差别。
轴硬度
轴表面采用感应淬火。根据不同的直径，淬火深度为 0.4 至 3.2 mm。表面淬火硬度和淬火深度在横向和纵向都是非常均匀的。由此保证了精密钢轴的尺寸恒定和长使用寿命。
插接式拼接轴
如果需要超过轧制工件长度的钢轴，我们可以提供拼接式钢轴。其中一根轴带有配合轴颈，而另一根轴则带有与其相配合的孔。对拼接轴应全长度上连续支撑或至少以固定间距支撑且拼接处应有一个支撑 。在用螺栓拧紧轴支撑时，必须将轴在轴向顶紧，以避免在接合处出现缝隙。滚珠导套可以毫无问题地滚过对接处。
力士乐REXROTH带塑料安装孔盖的滚珠导轨 SNS
R1605 .0. ..
在所有载荷方向上均达到高刚度
扭矩容量高
用于从上面安装，带塑料孔盖
导轨末端无需额外空间
R160510431滚珠导轨 KSA-015-SNS-N-MA-AK
滚珠导轨可切断为客户所需的长度。
如果需要更长的导轨，博世力士乐可将其作为多段式滚珠导轨交付。
塑料安装孔盖包含在交付范围内。
遵守安装说明！
请索要“滚珠导轨系统安装说明”。
还可提供组合式滚珠导轨。
力士乐REXROTH滚珠导轨系统的前置密封件
R1619 .2. .0
材料：符合 DIN EN 10088 标准的带塑料密封件的防腐蚀钢
设计：明亮型
2 段
R161912120前置密封 15
安装说明
包含了紧固螺丝。
将润滑口连接至端面时，请观察旋入深度。
请遵循安装说明。
REXROTH力士乐BSHP 滚珠滑块 SNS，标准，钢质，不带珠链
R1622 … 2.
应用范围：适用于横向上空间受限的场合
扭矩容量高
所有四个主负载方向上的高额定载荷相同
长效润滑可在数年内持续有效
可互换性不受限制，所有的滚珠导轨系统都可与各精度等级的各种版本滚珠滑块任意组合。
R162219420滚珠托架KWD-015-SNS-C0-N-1
R165111320滚珠滑块KWD-015-FNS-C1-H-1
各种不同预紧等级
经优化的入口区几何结构，以及大量的滚珠，程度地减少了弹性挠度的变化
滚珠滑块的配件可从上面安装
集成了全面密封
利用集成润滑油箱实现润滑量系统
所有配件均配置有端面紧固螺纹
可用于各种 SNS/SNO 滚珠导轨
极好的动态特性
滚珠滑块出厂时已经过润滑。
由于博世力士乐采用四排滚珠的设计， 所以在所有载荷方向均提供 两点接触。这将摩擦力减至小。
其他具备两排或四排滚珠的四点接触 滚珠导轨系统 受到多重摩擦：由于横向载荷的滑差，如果在没有载荷的情况下具有相当大小的预应力，则哥特式导轨结构会产生较大的摩擦力（取决于导轨的弯曲度和载荷，摩擦系数可增大五倍）。这种高摩擦导致产生更多的热量。
密封件
密封件用于在作业过程中防止灰尘、碎屑和冷却剂等进入滚珠滑块内部，从而防止其使用寿命缩短。
标准密封件（SS）
通用密封件为博世力士乐滚珠滑块中的标准配件。它们对带和不带防护带的滚珠导轨具备通用的密封作用。在设计过程中考虑低摩擦和良好的密封效果。适用于需要良好密封条件的应用。
低摩擦密封件（LS）
适用于对自由移动有特殊要求的应用。
双唇式密封件（DS）
适用于增加接触媒介的应用
前置密封件
适用于存在细小灰尘或金属粒子的环境中，以及使用冷却液或切削液的应用。
在维修过程中可进行互换。
前置密封件作为配件提供，以供客户自行安装时使用。
FKM 密封件
适用于存在细小灰尘或金属粒子的极端环境中，以及大量使用冷却液或切削液的应用。
在维修过程中可进行互换。
FKM 前置密封件作为配件提供，以供客户自行安装时使用。
盖板压力密封圈
适用于存在粗粒灰尘或碎屑的环境中。
盖板压力密封圈作为配件提供，以供客户自行安装时使用。
一般说明
适用于所有滚珠导轨系统（即所有滚珠滑块和滚珠导轨）的通用技术资料和计算方法。分别列出了单个滚珠滑块和滚珠导轨相关的具体技术资料。
预紧等级
为了尽可能满足广泛的应用需求，博世力士乐提供各种不同预紧等级的滚珠滑块。
提供以下预紧等级的滚珠滑块：
无预紧载荷滚珠滑块（预紧等级 C0）
中度预紧载荷滚珠滑块（预紧等级 C1）
平均预紧载荷滚珠滑块（预紧等级 C2）
高度预紧载荷滚珠滑块（预紧等级 C3）
为了防止缩短使用寿命，预紧载荷不得超过轴承 F 载荷的 1/3。
通常，滚珠滑块的刚度随预紧载荷的增加而增强。如果发生振动，请选择一个相应高级别预紧载荷（≥ 预紧等级 C2）。
具备平行导轨的导轨系统
在选择预紧等级时，还需注意导轨允许的平行偏移（“等级选择标准”）。
将滚珠导轨系统的等级为 N 时，我们建议将预紧等级为 C0 或 C1，以避免因公差而产生扭应力。
REXROTH力士乐BSHP 滚珠滑块 FLS，标准，钢质，不带珠链
R1653 … 2.
应用范围：适用于苛刻刚度要求的场合
降低了摩擦振动和低摩擦级，尤其在外部载荷条件下
极好的动态特性
度
入口区将运行度提高了六倍
R165342220滚珠滑块KWD-045-FLS-C2-P-1
长效润滑可在数年内持续有效
周围均有金属螺纹的润滑油嘴
所有配件均配置有端面紧固螺纹
集成了全面密封
扭矩容量高
各种不同预紧等级
各负载方向的刚度都较高 - 可用于每根轨道只有一个滑块的应用
由于滚珠滑块中心额外开了两个安装螺丝孔，提升了抬起和侧向载荷情况下的刚度
由于采用了预张紧的 O 型结构，因此可达系统刚性
可选配的集成无磨损感应测量系统
滚珠滑块的配件可从上面和下面安装
可用于各种 SNS/SNO 滚珠导轨
所有四个主负载方向上的高额定载荷相同
滚珠滑块出厂时已经过润滑。
由于博世力士乐采用四排滚珠的设计， 所以在所有载荷方向均提供 两点接触。这将摩擦力减至小。
其他具备两排或四排滚珠的四点接触 滚珠导轨系统 受到多重摩擦：由于横向载荷的滑差，如果在没有载荷的情况下具有相当大小的预应力，则哥特式导轨结构会产生较大的摩擦力（取决于导轨的弯曲度和载荷，摩擦系数可增大五倍）。这种高摩擦导致产生更多的热量。
密封件
密封件用于在作业过程中防止灰尘、碎屑和冷却剂等进入滚珠滑块内部，从而防止其使用寿命缩短。
标准密封件（SS）
通用密封件为博世力士乐滚珠滑块中的标准配件。它们对带和不带防护带的滚珠导轨具备通用的密封作用。在设计过程中考虑低摩擦和良好的密封效果。适用于需要良好密封条件的应用。
低摩擦密封件（LS）
适用于对自由移动有特殊要求的应用。
双唇式密封件（DS）
适用于增加接触媒介的应用
前置密封件
适用于存在细小灰尘或金属粒子的环境中，以及使用冷却液或切削液的应用。
在维修过程中可进行互换。
前置密封件作为配件提供，以供客户自行安装时使用。
FKM 密封件
适用于存在细小灰尘或金属粒子的极端环境中，以及大量使用冷却液或切削液的应用。
在维修过程中可进行互换。
FKM 前置密封件作为配件提供，以供客户自行安装时使用。
盖板压力密封圈
适用于存在粗粒灰尘或碎屑的环境中。
盖板压力密封圈作为配件提供，以供客户自行安装时使用。
一般说明
适用于所有滚珠导轨系统（即所有滚珠滑块和滚珠导轨）的通用技术资料和计算方法。分别列出了单个滚珠滑块和滚珠导轨相关的具体技术资料。
预紧等级
为了尽可能满足广泛的应用需求，博世力士乐提供各种不同预紧等级的滚珠滑块。
提供以下预紧等级的滚珠滑块：
无预紧载荷滚珠滑块（预紧等级 C0）
中度预紧载荷滚珠滑块（预紧等级 C1）
平均预紧载荷滚珠滑块（预紧等级 C2）
高度预紧载荷滚珠滑块（预紧等级 C3）
为了防止缩短使用寿命，预紧载荷不得超过轴承 F 载荷的 1/3。
通常，滚珠滑块的刚度随预紧载荷的增加而增强。如果发生振动，请选择一个相应高级别预紧载荷（≥ 预紧等级 C2）。
具备平行导轨的导轨系统
在选择预紧等级时，还需注意导轨允许的平行偏移（“等级选择标准”）。
将滚珠导轨系统的等级为 N 时，我们建议将预紧等级为 C0 或 C1，以避免因公差而产生扭应力。
力士乐滚珠导套R065821640
