品牌:力士乐REXROTH
品牌:力士乐REXROTH
订货号:R911297425
型号:HMV01.1E-W0120-A-07-NNNN
起订:1个
供应:20个
发货:80天内

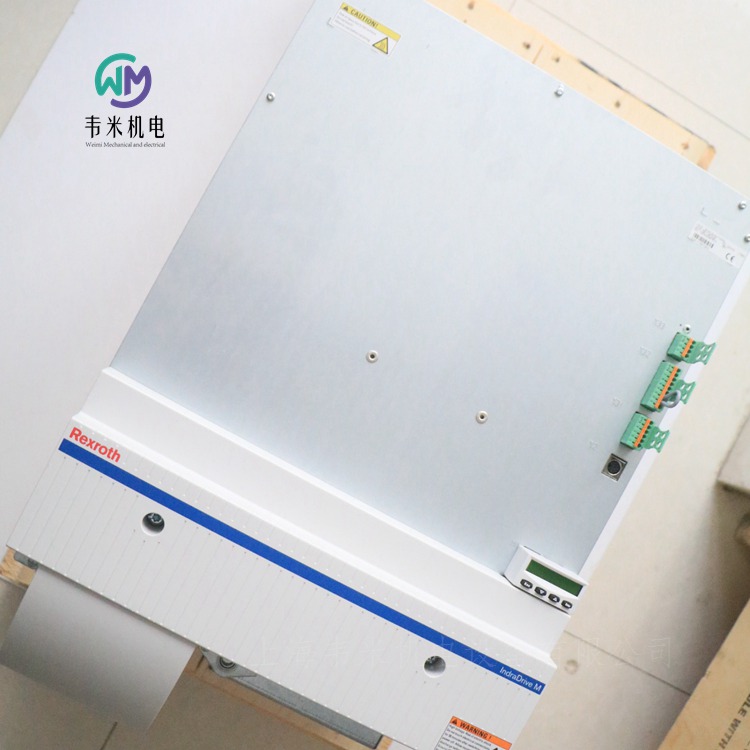

力士乐电源设备HMV01.1E-W0120-A-07-NNNN，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！
力士乐REXROTH电源设备
R911297425 HMV01.1E-W0120-A-07-NNNN
产品特性
冷却类型 内部空气冷却
外部控制电压 24 (±5%)
供给 馈入
电源电压（3 AC）[V] 380-480
电源输入连续电流（3 AC）[A] 204
标称网络频率[Hz] 50-60
输出电压 435...710伏直流电
中间电路电压 直流700伏
中间容量[mF] 5.64
连续制动功率（制动电阻）[kW] 2.5
功率（无节流）[kW] 180
制动功率（制动电阻））[kW] 130
功率（带主油门）[kW] 180
连续功率（无节流）[kW] 72.
连续功率（带电源节流）[kW] 120
保护等级 IP20
重量[kg] 32
力士乐REXROTH同步伺服马达MSK04x
大扭矩 Mmax 12.5 Nm
大速度 nmax 7500 rpm
用于不同应用的编码器系统
高级别防护类型IP65
MSK 系列电机是由磁体驱动且适合在 Bosch Rexroth 的变频器或逆变器上
运行的三相同步电机。
电机配有润滑的深槽滚珠轴承。固定轴承位于 B 侧。考虑到项目规划描述中的轴和轴承负载，标称轴承使用寿命 L10h 为 30,000 h。
型号系列：MSK030、-040、-043、-050、-060、-061、-070、-071、-075、-076、-100、-101、-103、-131、-133。
R911306059 MSK040B-0600-NN-M1-UG1-NNNN
力士乐REXROTH同步伺服马达
MSK07x
大扭矩 Mmax 88 Nm
大速度 nmax 6000 rpm
用于不同应用的编码器系统
高级别防护类型IP65
R911322373 MSK071C-0450-NN-S1-UG0-NNNN
力士乐REXROTH同步伺服马达
MSK10x
大扭矩 Mmax 231 Nm
大速度 nmax 6000 rpm
用于不同应用的编码器系统
高级别防护类型IP65
R911315174 MSK100D-0300-NN-S1-AG0-NNNN
力士乐REXROTH总线模块
R911172194 R-IL PB BK DI8 D04/CN-PAC
Inline PROFIBUS 总线耦合器
8 路输入：24 V DC
4 路输出：24 V DC，500 mA
2、3 线接头
配备完整的附件（连接插头和贴标栏）
连续端子点贴标
总线耦合器 R-IL PB BK DI8 DO4/CN-PAC 可连接 PROFIBUS-DP 和 Inline 安装系统。使用该总线耦合可将置于任何位置的 62 台 Inline 参与设备连接至现有 PROFIBUS-DP。该总线耦合器和 Inline 参与设备组合成一个包含 63 台本地总线参与设备的工作站。因此，总线耦合器的输入和输出将被视为本地总线参与设备。
重量 320g
传感器连接方式 2 线制、3 线制技术
执行器连接方式 2 线制、3 线制技术
环境温度（运行时） -25 ... +60°C
环境温度（储藏/运输时） -45 ... +85°C
容许的相对湿度（运行时） 95 %，不结露
容许的相对湿度（储藏/运输时） 95 %，不结露
气压（运行） 70 kPa ... 106 kPa（高于基线 3000 m）
空气压力（储藏/运输时） 70 kPa ... 106 kPa（高于基线 3000 m）
防护类型 IP20, IEC 60529
防护等级 III, IEC 61140
力士乐REXROTH电源滤波器
NFD03
适用于 IndraDrive C, HCS02
适用于 IndraDrive C, HCS03
R911286918 NFD03.1-480-016
电源滤波器确保了符合 EMC 限制，并且能抑制电缆电容造成的泄漏电流。电源滤波器经调整以适应驱动控制单元，并且可通过电流、驱动器数量和电机电缆长度扩展。通过屏蔽电机电缆可实现运行。
力士乐REXROTH功能模块RT以太网和PROFIBUS
R911170832 CFL01.1-TP
RT以太网（PROFINET RT、以太网/IP、以太网 TCP/IP）
PROFIBUS DP
CML控制器的模块化扩展
防护等级IP20
通过附加的技术特性扩展了控制功能
扩展了与其他接口的连接
将标准控制扩展到SafeLogic安全控制器
功能模块具有实时以太网和PROFIBUS DP主设备或PROFIBUS DP从设备功能。根据配置，可以在模块上将不同的以太网协议与PROFIBUS DP一起执行。以太网协议可以是PROFINET RT、EtherNet/IP或标准TCP/IP等。
环境温度（运行时） +5 ... +55℃
容许的相对湿度（运行时） 5 % ... 95 %
功率消耗 1.65W
力士乐REXROTH变频器
HCS02 - 单轴转换器
1.5 kW ... 11 kW 功率范围
12 A ... 70 A 电流
200 V ... 500 V 直流电源
2.5x 过载容量
紧凑型设计，适合于单轴应用
IndraDrive C（HCS02）转换器涵盖了中功率范围kW。此装置设置了一个控制单元槽，有各种接口，用于连接自动化环境，适用于编码器系统、安全技术、和其它数字及模拟信号等。
力士乐REXROTH模块化转换器
HMS01 单轴逆变器
5.5 kW ... 132 kW 功率范围
12.1 A ... 250 A 连续电流
12 A ... 350 A 大电流
540 V ... 750 V 直流 线路电压
防护等级IP20
HMS01 单轴逆变器由直流供电，并通过直流生成变频变幅的受控交流输出电压，用于运行电机。此装置设置了一个单轴控制单元槽，有各种接口，用于连接自动化环境，适用于编码器系统、安全技术、和其它数字及模拟信号等。在多轴应用中，逆变器通过 HMV01 或 HMU05 电源设备的直流总线供电。对于较小的轴包，以及具有相应动力储存的 HCS，也可以由 HCS 转换器的直流总线供电。
力士乐REXROTH定子 1MS310F-6B-A1/S010
R911273360
力士乐伺服电机的产品系列结合了高动态性、紧凑的尺寸和的能效。可提供具有质量匹配的中低惯性转子。这些电机可作为工业 4.0 环境中智能解决方案的数据源。符合 ATEX 的特殊防爆版本完善了广泛的产品组合。
电流 [A] 246.64
冷却系统类型 水冷却
额定功率 [kW] 45.2
额定电流 [A] 111
水冷夹套长度 [mm] 520
封装 敞口铝水冷夹套
水冷夹套外径 [mm] 340
大转速 [rpm] 3600
保护代码 IP00
额定扭矩 [Nm] 480
重量 [kg] 103
力士乐REXROTH旋翼 1MR310F-A112
R911261983
力士乐伺服电机的产品系列结合了高动态性、紧凑的尺寸和的能效。可提供具有质量匹配的中低惯性转子。这些电机可作为工业 4.0 环境中智能解决方案的数据源。符合 ATEX 的特殊防爆版本完善了广泛的产品组合。
转子内径 [mm] 112
大转速 [rpm] 8000
保护代码 IP00
转动惯量（不带制动器）值 [kg/m?] 0.723
重量 [kg] 86.7
力士乐REXROTH伺服电机
同步伺服电机
IndraDyn S
MSK 适用于所有要求
紧凑和高效
扭矩可达 495 Nm
转速可达 9,000 rpm
用于不同应用的编码器系统
高防护等级 IP65
不同的冷却方式
MSK 电机的显著特点就是功率范围较宽，尺寸大小分级很细。该同步伺服电机的高扭矩密度可实现具有高达 495 Nm 扭矩的紧凑设计。
可根据需要达到的准确性提供满足标准要求或性要求的带编码器系统的电机。可以在单圈也可以在多圈结构中选择使用两种不同编码器
系统。轴键槽、保持制动器、较低的侧隙和高防护等级 IP 65 等许多其他选配件意味着其可搭配风扇、液体冷却和 ATEX 使用。
如需在更高的持续功率下应用，则可选用轴向或径向安装的可选配风扇单元来进行改造。内部安全 IP65 风扇电机（UL 热保护等级 F）确保单相风扇单元的可靠性，无需外部断路器。借助于可选配的液冷系统，可达到您需要的功率。
产品和技术有关的安全说明
电压保护
由熟练的电工完成电气系统上需要的作业。请务必使用电工工具（VDE 工具）。
在作业之前：
1. 开启。
2. 防止重新激活。
3. 确保断电。
4. 接地和短路。
5. 遮盖或屏蔽任何相邻的带电部件。
完成作业后，请以相反顺序采取恢复措施。
运行期间出现危险电压！会造成危险！
在启动之前，请按照接线图将保护性导线连接到所有电气组件上。
在保护性导线牢固连接到组件点的情况下才允许进行操作，即使是出于短期测量的目的。
机械危险保护
危险动作！
请勿驻留在机器的运动区域内。避免未经授权进入危险区域。
此外，固定纵轴以防止其在关闭电机后下沉或下降，例如采取以下方式：
-以机械方式锁定纵轴，
-提供外部制动/捕获/夹持装置，或
-确保对纵轴进行充分的重量补偿。
如果仅使用逐次交付的电机保持制动器或由驱动控制器激活的外部保持制动器，则不适合个人防护！
旋转部件！
固定键和/或传动元件以防弹出。
启动前，请在危险的旋转机器部件上安装盖板
磁场和电磁场保护
在电机的带电导线或永磁体附近会产生磁场和电磁场，并且可能对人员构成严重威胁。
强磁场和强电磁场会对电机组件附近装有起搏器、金属植入物以及佩戴助听器的人员造成健康危害！
装有起搏器和金属植入物的人员不得接近或触摸这些电机组件。
磁体的强吸引力会对手指和手造成挤压危险！
操作时必须佩戴安全手套。否则，存在损坏敏感部件的风险！
手表、支票卡以及铁、镍、钴等所有铁磁性金属部件应远离永磁体
灼伤保护
高温电机表面有灼伤危险！
避免与高温电机表面接触。温度可能升至 70℃ 以上。
在触摸电机之前，请令其冷却足够长的时间。
温度敏感型组件不得与电机表面接触。确保连接电缆与其他组件保持适当的安装距离。
MSK 系列电机是由永磁体驱动且适合在 Bosch Rexroth 的变频器或逆变器上运行的三相同步电机。
电机配有润滑的深槽滚珠轴承。固定轴承位于 B 侧。考虑到项目中的轴和轴承负载，标称轴承使用寿命 L10h 为 30,000 h。
标称数据是在 40°C 的环境温度下获得的。安装情况必须确保充分散热。与侧面相邻组件应至少保持 100 mm 的充足距离，才能确保不受妨碍的垂直对流。
产品储存
将电机以原始包装存放在干燥、无尘、无振动且无阳光直射的避光处。符合DIN EN 60721-3-2 规定的 1K2、1B1、1C1、1S1、1M2 储存分级。
请遵守以下分类限制：
储存温度范围 -20 ...+60 °C
相对空气湿度 5 … 95 %
绝对空气湿度 1 … 29 g/m?
无冷凝
无结冰/冷冻
无盐雾
注意：水分和湿气会造成损坏！
请使用遮盖物以防产品受潮。可将其储存在防雨干燥的房间中。
力士乐REXROTH伺服电机订货号和型号：
R911308689 MSK030B-0900-NN-M1-UP0-NNNN
R911308684 MSK030C-0900-NN-M1-UG1-NNNN
R911306061 MSK040C-0600-NN-M1-UG1-NNNN
R911306380 MSK040B-0600-NN-S1-UP0-NNNN
R911306059 MSK040B-0600-NN-M1-UG1-NNNN
R911307944 MSK050C-0300-NN-M1-UG0-NNNN
R911307219 MSK060C-0300-NN-M1-UG0-NNNN
R911310498 MSK070C-0300-NN-M1-UG1-NNNN
R911306141 MSK071D-0300-NN-S1-UG0-NNNN
R911322373 MSK071C-0450-NN-S1-UG0-NNNN
R911340532 MSK075D-0200-NN-M1-UG1-NNNN
R911317616 MSK100B-0450-NN-M2-AG0-RNNN
R911315174 MSK100D-0300-NN-S1-AG0-NNNN
R911312009 MSK101E-0200-NN-M1-AG2-NNNN
R911310891 MSK101E-0300-NN-M1-AG2-NNNN
力士乐电源设备HMV01.1E-W0120-A-07-NNNN
