品牌:力士乐REXROTH
品牌:力士乐REXROTH
订货号:R911295559
型号:MSM030C-0300-NN-M0-CG1
起订:1个
供应:100个
发货:60天内

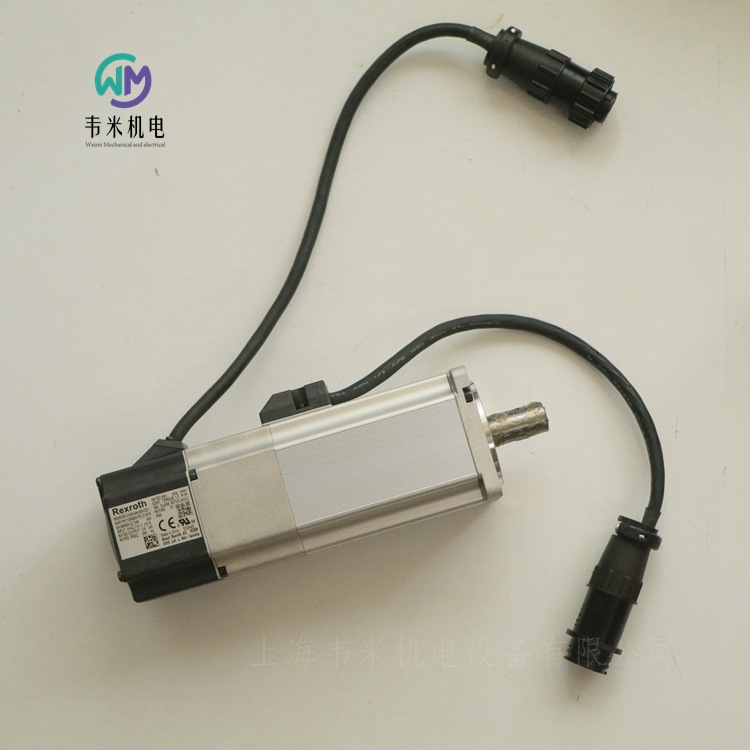

力士乐伺服电机MSM030C-0300-NN-M0-CG1，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！
力士乐REXROTH伺服电机
免维护MSM电机有五种不同的机架尺寸，机械连续功率为750瓦。短框架长度的高功率密度和化的法兰尺寸可用于大多数不同的应用场合。防护等级为IP54的电机配有绝对编码器，可配备或不配备抱闸。提供绕组代码为“0xxx”的MSM电机，用于在标称电压为3x AC 230 V的IndraDrive Cs控制器上运行。提供绕组代码“Rxxx”的MSM电机，用于标称电压为3x AC 100 V的NYCe4000控制器上运行，禁止在标称电压更高的供电网络上运行。
MSM电机的特点是
动态
结构紧凑
防护等级IP54
光学单圈和多圈绝对值编码器的精度
抱闸
编码器和电源连接的插头
所有力士乐控制器和驱动器都是根据技术进行开发和测试的。
由于无法跟踪所有可能与控制器和驱动器相互作用的材料（如机床中的润滑剂）的持续开发，因此不能排除与我们使用的材料发生任何反应的可能性。
因此，在使用相应材料之前，必须对新的润滑剂、清洁剂等和我们的外壳/材料进行兼容性测试。
不应因安装位置的原因而阻止电机自冷却。
MSM电机提供无间隙的非正轴轮毂连接，运行平稳。使用夹紧装置、夹紧套或张紧元件连接待驱动的机器元件。电机类型内的标签：MSM...H
带键槽的MSM电机允许以恒定方向锁定扭矩传递，并且对轴毂连接的要求较低。键槽不在交货范围内。电机类型内的标签：MSM...L
在运行过程中，径向力和轴向力作用在电机轴和电机轴承上。必须协调机器的设计和驱动元件的轴侧安装，以确保不超过规定的负载极限。
如果变速箱与电机相连，则电机与机器或系统的热耦合会发生变化。
根据变速箱的类型，变速箱产生的热量各不相同。在任何情况下，当连接变速器时，电机通过法兰的散热都会减少。在规划系统时必须考虑到这一点。
为了在使用变速器时不使电机热过载，有必要减少规定的性能数据。
组装驱动元件时，避免过度确定轴承，因为不可或缺的现有公差会在电机轴的轴承上产生额外的力，如有必要，还会显著缩短轴承寿命。
机器结构和使用的驱动元件必须仔细适应电机类型，以确保不会超过轴和轴承的负载极限。
由于热效应，输出轴的法兰端可相对于电机壳体移动0.6 mm。当使用直接安装在输出轴上的螺旋传动小齿轮或锥齿轮小齿轮时，这种长度变化会导致
如果驱动小齿轮没有轴向固定在机器侧，
如果驱动销轴向固定在机器侧，则轴向力的热相关分量。存在超过允许轴向力或齿轮内齿隙过度增加的风险。
超过允许轴向力导致B侧电机固定轴承损坏。
力士乐REXROTH伺服电机订货号和型号：
R911295559 MSM030C-0300-NN-M0-CG1
力士乐REXROTH控制装置
R911295323 HMS01.1N-W0020-A-07-NNNN
XMS2单轴逆变器提供直流电压，并产生具有可变振幅和频率的调节交流输出电压，用于操作电机。逆变器的电力供应分别从供应单元XVE1或XVR1的中间电路进行。转换器XCS2或XCD2。
可通过标准运行时为要求苛刻的应用程序提供额外的可选功能包，从而实现大多数驱动器任务。使用订单选项，可以通过ctrlX SAFETY将硬件扩展到SIL3，用于面向安全的应用程序。
产品特性
冷却类型 内部空气冷却
电流[A] 20
连续电流[A] 12.1
电源电压（3 AC）[V] 254-750
开关频率/输出频率（@4kHz）[Hz] 0-400
开关频率/输出频率（@8kHz）[Hz] 0-800
开关频率/输出频率（@12kHz）[Hz] 0-1200
开关频率/输出频率（@16kHz）[Hz] 0-1600
输出电压 0-500伏
额定发动机功率类型。[kW] 5.5
EMC领域 EN 61800-3
保护等级 IP20
宽度[mm] 50
高度[mm] 440
深度[mm] 309
重量[kg] 5.7
力士乐REXROTH控制装置
R911295325 HMS01.1N-W0054-A-07-NNNN
XMS2单轴逆变器提供直流电压，并产生具有可变振幅和频率的调节交流输出电压，用于操作电机。逆变器的电力供应分别从供应单元XVE1或XVR1的中间电路进行。转换器XCS2或XCD2。
可通过标准运行时为要求苛刻的应用程序提供额外的可选功能包，从而实现大多数驱动器任务。使用订单选项，可以通过ctrlX SAFETY将硬件扩展到SIL3，用于面向安全的应用程序。
产品特性
冷却类型 内部空气冷却
电流[A] 54
连续电流[A] 35
电源电压（3 AC）[V] 254-750
开关频率/输出频率（@4kHz）[Hz] 0-400
开关频率/输出频率（@8kHz）[Hz] 0-800
开关频率/输出频率（@12kHz）[Hz] 0-1200
开关频率/输出频率（@16kHz）[Hz] 0-1600
输出电压 0-500伏
额定发动机功率类型。[kW] 18.5
EMC领域 EN 61800-3
保护等级 IP20
宽度[mm] 75
高度[mm] 440
深度[mm] 309
重量[kg] 6
力士乐REXROTH控制器
R911173004 CML75.1-3P-900-NA-NNNN-NW
广泛的可扩展嵌入式控制硬件组合灵活扩展了和分散式自动化拓扑结构。该系统可以与Sercos自动化总线和其他基于现场总线和以太网的协议集成。可选的安全功能/扩展模块可轻松扩展到SafeLogic控制
产品特性
大容量存储 CompactFlash 1 GB
通道数量 8.
记忆力 4 GB
加工机 英特尔Atom E3827双核1.75 GHz
环境温度（运行中）[°C] 5-55
电源电压值[V] 19.2
电源电压值[V] 30
系统可用性 XLC:14VRS等；MLC:14VRS等；MTX:14VRS ff。
通信接口2 PROFIBUS
NVRAM 256 KB（RDS）
通信接口1 Sercos III
额定电压DC[V] 24.
Uls[A]的电流输入 2.9
环境温度（储存和运输）[°C] -25-70
功耗[W] 17
保护等级 IP20
宽度[mm] 175
高度[mm] 120
深度[mm] 107.4
重量[kg] 1.63
力士乐REXROTH紧凑型放大器
R911325247 HCS01.1E-W0018-A-03-B-ET-EC-NN-NN-NN-FW +R911325612 FWA-INDRV*-MPB-16VRS-D5-1-NNN-NN
IndraDrive Cs (HCS01) 单轴变频器，18 A，固件必须通过配置添加或作为单独项目添加。
IndraDrive Cs（HCS01）紧凑型转换器覆盖功率谱的较低kW范围。它们将电源和控制单元结合在一个设备中，并提供基于以太网的通信、多编码器接口和集成安全技术。
0,15千瓦...14 kW功率范围
3,3 A...54 A电流
110伏...500 V直流电源
高过载能力
紧凑设计，适用于单轴应用
产品特性
冷却类型 内部空气冷却
电源控制单元 基本的
电流[A] 18
控制面板 对于标准控制面板，必须单独订购固件
连续电流[A] 7.
电源电压（1 AC）[V] 110-230
电源电压（3 AC）[V] 200-500
标称网络频率[Hz] 50-60
开关频率/输出频率（@4kHz）[Hz] 0-400
开关频率/输出频率（@8kHz）[Hz] 0-800
开关频率/输出频率（@12kHz）[Hz] 0-1200
开关频率/输出频率（@16kHz）[Hz] 0-1600
接口编码器1 多编码器接口
输出电压 3 x AC 0。。。230伏
接口编码器2 未定义
预定义的通信协议 多以太网
功率（无节流）[kW] 4.8
连续功率（无节流）[kW] 1.7
安全功能 未配备
保护等级 IP20
宽度[mm] 70
高度[mm] 220
深度[mm] 268
重量[kg] 1.96
力士乐REXROTH紧凑型放大器
R911298374 HCS02.1E-W0028-A-03-NNNN
紧凑型变频器
IndraDrive C (HCS02) 变频器，28.3 A
IndraDrive C（HCS02）转换器覆盖中等功率范围的功率谱。它们有一个用于控制单元的插槽，该插槽具有各种接口，用于连接到自动化环境、编码器系统、安全技术、额外的数字和模拟消息等。
1.5千瓦...11 kW功率范围
12个...70 A电流
200伏...500 V直流电源
2.5倍过载能力
紧凑设计，适用于单轴应用
产品特性
冷却类型 内部空气冷却
电流[A] 28.3
连续电流[A] 12
电源电压（1 AC）[V] 200-250
电源电压（3 AC）[V] 200-500
开关频率/输出频率（@4kHz）[Hz] 0-400
标称网络频率[Hz] 50-60
开关频率/输出频率（@8kHz）[Hz] 0-800
开关频率/输出频率（@12kHz）[Hz] 0-1200
开关频率/输出频率（@16kHz）[Hz] 0-1600
输出电压 3 x AC 0...主接线电压V
功率（无节流）[kW] 8.
功率（带主油门）[kW] 10.
连续功率（无节流）[kW] 5.1
连续功率（带电源节流）[kW] 5.1
保护等级 IP20
宽度[mm] 65
高度[mm] 251.5
深度[mm] 352
重量[kg] 4.3
力士乐紧凑型放大器
R911298373 HCS02.1E-W0054-A-03-NNNN
紧凑型变频器
IndraDrive C (HCS02) 变频器，54 A
IndraDrive C（HCS02）转换器覆盖中等功率范围的功率谱。它们有一个用于控制单元的插槽，该插槽具有各种接口，用于连接到自动化环境、编码器系统、安全技术、额外的数字和模拟消息等。
1.5千瓦...11 kW功率范围
12个...70 A电流
200伏...500 V直流电源
2.5倍过载能力
紧凑设计，适用于单轴应用
产品特性
冷却类型 内部空气冷却
电流[A] 54
连续电流[A] 20.6
电源电压（1 AC）[V] 200-250
电源电压（3 AC）[V] 200-500
开关频率/输出频率（@4kHz）[Hz] 0-400
标称网络频率[Hz] 50-60
开关频率/输出频率（@8kHz）[Hz] 0-800
开关频率/输出频率（@12kHz）[Hz] 0-1200
开关频率/输出频率（@16kHz）[Hz] 0-1600
输出电压 3 x AC 0...主接线电压V
功率（无节流）[kW] 12
功率（带主油门）[kW] 16
连续功率（无节流）[kW] 7.
连续功率（带电源节流）[kW] 10.
保护等级 IP20
宽度[mm] 105
高度[mm] 251.5
深度[mm] 352
重量[kg] 6.9
力士乐REXROTH伺服控制器
DIAX04
HDD和HDS
驱动器包-DIAX04
DIAX04力士乐Indramat驱动器的模块化概念实现了交流驱动器的灵活组合，以创建仅实现一个供应单元的紧凑型驱动器包。
与MKD、MHD、1MB和2AD交流电机一起，HDD和HDS驱动器是快速响应驱动器，适用于伺服和主驱动器，能够用于机床、纺织、印刷和包装机，或机器人和搬运机等任务。
供应单位
HDD和HDS驱动器控制器用于连接HVE或HVR电源模块。这些模块提供控制器所需的所有信号和电源电压。
附加单元
如果电源系统不能再生，并且所需的驱动性能很高，则可能需要额外的制动电阻器HZB来控制断开产生的能量。
如果启停循环次数较高，则可能需要使用额外的电容器模块HZK。
此外，还提供了电源连接模块HZF。
电动伺服驱动器和控制器的安全说明
介绍
在使用设备之前，请阅读产品附带的说明，以消除人身伤害或财产损失的风险。始终遵循这些安全说明。
未事先阅读产品附带的所有文档，请勿尝试安装、使用或维修本设备。在任何时候使用设备之前，请阅读并理解这些安全说明和设备的所有用户文档。
Rexroth Indramat GmbH不对因未遵守说明书中给出的警告而造成的损害承担责任。
适当和正确的运输、储存、组装和安装以及操作和维护中的注意事项是该设备和安全操作的先决条件。
电气设备方面受过培训且合格的人员：
只有经过培训且合格的人员才能在该设备上或其附近工作。如果人员对产品的组装、安装和操作有足够的了解，并且了解本说明书中提到的所有警告和预防措施，则他们是合格的。
此外，应根据安全工作实践和常识的要求，对他们进行培训、指导和资格认证，以打开和关闭电路和设备，将其接地并进行标记。他们必须有足够的安全设备，并接受急救培训。
只能使用制造商批准的备件和附件。
遵循使用国针对特定应用的所有安全法规和要求。
该设备是为安装在商用机械上而设计的。
必须遵守产品文档中给出的环境条件。
仅使用项目规划手册中明确批准的安全功能。
例如，以下使用区域是不允许的：建筑起重机、载人或货运电梯、载人设备和车辆、炼油厂、危险品运输、对高频敏感的应用、采矿、食品加工、防护设备控制（也在机器中）等。
只有在确保安装产品的机器符合要求后，才允许启动。
只有在满足应用程序的情况下，才允许进行操作。
根据EMC要求进行安装的说明可在INDRAMAT文件“传动和控制系统中的EMC”中找到。
R911288990 HDD02.2-W040N-HD32-01-FW+R911275971 FWA-DIAX04-SSE-02VRS-MS+R911275971 FWA-DIAX04-SSE-02VRS-MS
力士乐伺服电机MSM030C-0300-NN-M0-CG1
