品牌:力士乐REXROTH
品牌:力士乐REXROTH
订货号:R901401552
型号:4WE10J51/HG24N9K4/M
起订:1个
供应:100个
发货:3天内

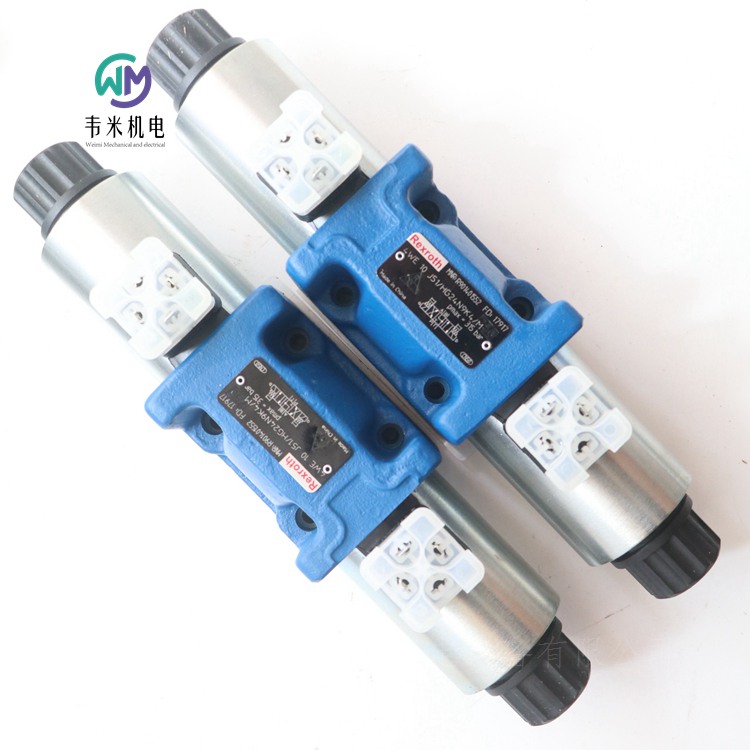

力士乐电磁阀4WE10J51/HG24N9K4/M，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！
力士乐REXROTH带电磁操作的直动式方向滑阀
型号 WE…/H
规格 10
组件系列 5X
工作压力 315 bar [4568 psi]
流量 135 l/min [35.7 US gpm]
三位四通、二位四通或二位三通方向设计
标准线圈
符合 ISO 4401-05-04-0-05 和 NFPA T3.5.1 R2-2002 D05的油口安装面
带可拆卸线圈的湿式插脚直流线圈
电磁线圈可旋转 90°
更换线圈时，不必打开耐压密闭腔体
电气连接作为单个连接
手动应急操作
阀芯位置监控，可选
功能、组成部分
WE 型号的方向阀为电磁线圈操作方向滑阀，可用作电磁组件。该阀控制流体的启动、停止和方向。
这些方向阀的基本构成为壳体、一个或两个电子线圈、控制阀芯和复位弹簧。在断电情况下，控制阀芯由复位弹簧固定在中心位置或
初始位置。
当湿式插脚电子线圈通电时，控制阀芯从静止位置移至所需的端位置。这样即可根据所选阀芯机能释放所需流向。
在关闭电子线圈后，控制阀芯 将被推回至中心位置或初始位置。
手动应急操作可在线圈不通电的情况下手动切换阀门。
要确保正常运行，须注意将线圈的压力腔注满液压油。
技术数据
重量
带一个电磁铁的阀 3.9kg
带两个线圈的阀 4.7kg
安装位置 任意
环境温度范围 -20...+50℃
存储温度范围 -20...+50℃
工作压力
油口A/B/P 315bar
油口T 210bar
流量 135I/min
液压油 HL、HLP、HLPD、HVLP、HVLPD
密封材料 NBR
标准 DIN 51524
液压油温度范围（在阀工作油口处） -20...+80℃
粘度范围 2.8...500mm?/s
液压油的允许污染度 - 符合 ISO 4406 (c) 规定的清洁度等级 等级20/18/15
电压类型 直流电压
额定电压符合 VDE 0580 24V
电压公差（额定电压） ±10%
符合 VDE 0580 的公称功率 38W
占空比 100（S1，符合 VDE 0580）
切换时间
开启 压力变化 5% ms 65 … 150
压力变化 95% ms 100 … 220
关闭 压力变化 5% ms 12 … 50
压力变化 95% ms 48 … 104
切换时间符合ISO 6403
开启 ms 45 … 60
关闭 ms 20 … 30
切换频率 15000 1/h
防护等级符合 DIN EN 60529 IP65
线圈表面温度 120°C
绝缘等级 VDE 0580 F
防护等级符合 VDE 0580 I
电气保护 必须使用带脱扣特性 K（感应负载）的合适保险丝分别保护每个线圈。必须将阀安装到包含在等电位连接中的表面上。
R901391203 4WE10C51/HG24N9K4/M
R901391202 4WE10Y50/HG24N9K4/M
R901391200 4WE10D50/HG24N9K4/M
R901390857 4WE10E50/HG24N9K4/M
R901427832 4WE10G50/HG24N9K4/M
R901401552 4WE10J50/HG24N9K4/M
R901391200 4WE10D51/HG24N9K4/M
R901391200 4WE10D52/HG24N9K4/M
R901390857 4WE10E51/HG24N9K4/M
R901390857 4WE10E52/HG24N9K4/M
R901427832 4WE10G51/HG24N9K4/M
R901427828 4WE10H50/HG24N9K4/M
R901427828 4WE10H51/HG24N9K4/M
R901427828 4WE10H52/HG24N9K4/M
R901401552 4WE10J51/HG24N9K4/M
R901391161 4WE10L50/HG24N9K4/M
力士乐REXROTH滤芯
类型9.，用于安装到Hydrac过滤器外壳中
特征
过滤介质由玻璃纤维材料（可选吸水性）、滤纸、丝网和非织造金属纤维制成，适用于各种应用领域。有关过滤材料配置的信息，请参阅RE 51548
可清洁丝网过滤介质
可达到ISO 10/6/4（ISO 4406）的机油清洁度等级
多层玻璃纤维技术和同时的低初始压差，具有高的污垢保持能力和过滤性能
具有高差压稳定性的滤芯
产品描述
滤芯是工业过滤器的主要组成部分。实际过滤发生在过滤元件中。根据不同壳体设计和尺寸的大范围，也存在大量不同尺寸和设计的插入式过滤元件。
主要过滤器变量，如保持能力、污垢保持能力和压力损失，由过滤器元件结构和使用的过滤介质决定。
力士乐滤芯用于过滤各种液压流体、润滑剂和其他工业流体和气体，具体取决于系列。
过滤通常是从外到内实现的。
流体或气体必须从污垢侧通过滤清器滤芯流入清洁侧。
然而，在一些应用中，过滤也是从过滤元件的内部到外部实现的。
一般来说，力士乐过滤元件由星形褶皱过滤介质的组合组成，称为过滤元件垫。
过滤元件垫铺设在穿孔支撑管周围，该穿孔支撑管使装置具有所需的稳定性以承受高压差。
围绕支撑管铺设的滤芯垫粘在接头和两个端盘上，因此密封在污垢和清洁面之间。
过滤器元件和过滤器壳体之间的密封通过套管上的密封件有效地完成。
保护罩仅用于特殊的过滤元件系列，允许在过滤元件垫周围形成连续的流体流动模式，同时提供防止外部损坏的机械保护。
全体的
储存条件
–密封NBR°C[°F]-40…+65[-40…+149]；相对空气湿度65%
-密封FKM°C[°F]-20…+65[-4…+149]；相对空气湿度65%
材料
-滤芯盖钢、锡涂层、铝或聚酰胺（取决于型号）
–滤芯底座钢、锡涂层、铝或聚酰胺（取决于型号）
–滤芯支撑管镀锡钢
–密封件NBR或FKM
–保护笼聚酯纤维
过滤方向由外向内
压差bar[psi]30[435]或210[3045]
德国力士乐REXROTH滤芯订货号和型号：
R928017144 9.110LA PWR10-A00-0-M SO3000
力士乐REXROTH过滤器的维护指示器
WE 及 WO 类型
压力管路中过滤器的 WO 型压差指示器
回油过滤器的 WO 型背压指示器
WE 型电子开关元件
公称压力 10，160 和 450 bar [145，2321 和 6527 psi]
WO 型的工作温度为 –30 ℃ 至 +100 ℃ [–22 °F 至 212 °F]
WE 型的工作温度为 –30 ℃ 至 +85 ℃ [–22 °F 至 185 °F]
特点
维护指示器通过指示压差超出范围和/或过滤器中发生背压等情
况，来对过滤器进行监控。
产品凭借以下特点脱颖而出：
模块化结构
带有转换点和记忆功能的 WO 型目视指示器
带有一到两个转换点的 WE 型电子开关元件
冷启动过程中能够抑制信号
功能，剖面
默认情况下，力士乐过滤器附带有一个目视维护指示器（WO 型）。电子开关元件（WE 型）作为附件提供，并且与目视维护指示器是配套的。电子开关元件附在目视维护指示器上并通过锁紧环固定。电子维护指示器与过滤器公称压力无关。
背压和/或压差上升会相对弹簧将阀芯向上推。缠绕在阀芯上的线圈会随着阀芯一起移动。红色按钮可以放置在两个有效位置处。如果带线圈的阀芯所处位置的压力低于维护指示器的公称压力，红色按钮将保持在缩回的"静止位置"。如果首次超出公称压力，目视插脚的位置会在插脚线圈与阀芯线圈之间的排斥力作用下，变为第二个可能的"接通条件"。即便当机器关掉电源（或者是在产生压降或冷启动）（记忆功能）后，红色按钮也将始终在此位置处保持可见。必须确认这一点。
开关元件中集成的簧片触点受磁场变化的作用。如果存在两个转换点，应安装两个簧片触点。
对于电子开关元件 WE-2SPSU，在温度受抑制的情况下，通过目视维护指示器的阀体进行散热。
电子开关元件 WE-2SPSU 不适用于由聚酰胺纤维制成的目视维护指示器（WO-S01-2,2-...-PA）。
WE-2SP-M12x1 带有连接插头（不包括在交付范围内）
WE-1SP-EN175301-803 带有插入式连接插头
技术数据：
维护指示器的
材料 铜，铝
密封材料 NBR，FKM
温度范围 -30...100℃/-20...120℃
电子开关元件的
电气连接
圆形插入式连接 M12x1，4 针
矩形插入式连接 EN 175301-803
接触负载，直流电压 1A
电压范围 150V
符合 EN 60529 的防护等级 IP67
环境温度范围 -25...85℃
对于 24 V 以上的直流电压，为保护切换触点元件切换时，将不会出现火花。
重量0.2kg
电子开关元件的连接
默认情况下，过滤器配有 WO 型目视维护指示器。电子开关元件附在目视维护指示器上并通过锁紧环固定。
德国力士乐REXROTH压差开关订货号和型号：
R928028410 WE-2SP-M12X1
力士乐REXROTH调温器AB31-14/3-1A2A-TA
R900013646
力士乐溢流阀0532系列和R917系列
特点
管道安装和油路块安装的连接类型
调节方法，如手轮，不可调的，铅封的，带刻度旋钮的（带锁和不带锁）。
应用
输送搬运设备，农业机械领域，城市车辆和一般机械工程领域。
注意
符合压力设备指令 97/23/EG 且 "安全阀模型经 T?V 德国技术检查机构认证" 的型号可用于保护液压蓄能器。
功能
此模型系列基于带阻尼活塞的阀座设计。冲孔阀座用于确保较高的密封性，阻尼活塞可防止阀发生任何振动。它可产生平稳的控制特性，也就是说，即便是在流量增加时，也能在很大程度上保持设置的开启压力。这可利用阀盘上液动力的效果实现，而随着流量的增加阀将持续打开。
可用的通用型号类型：
– 带和不带测试油口的管道安装壳体。
– 用于油路块安装的阀芯。
– 多种调节方法，如手轮，不可调的，铅封的，带刻度旋钮的（带锁和不带锁）。
– 阻尼活塞前配有单向阀，响应时间更快。
技术数据
设计 带阻尼的座阀
管路连接 用于管道安装和油路块安装
环境温度 –30...+80°C
压力介质 符合 DIN/ISO 的基本成分为矿物油的液压油
粘度 允许范围：10...800 mm2/s建议范围：20...100 mm2/s启动允许范围：...2000 mm2/s
压力介质温度 带 NBR 密封时 –30°C...+80°C；带 FKM 密封时 –15°C...+120°C。
过滤 符合 ISO/DIS 4406 的油污染等级 19/16。
工作压力 用于管路安装 P：大允许压力 350 bar，视负载变化和温度而定；T：大允许压力 210 bar（NBR）或 80 bar（FKM），视负载变化和温度而定。用于油路块安装 P：符合调定压力。T：NBR 大 210 bar，FM 大 80 bar
开启压力（公差 p标称 +5%） 在流量为 0.1 l/min 时设置
流量 大 120 l/min
德国力士乐REXROTH溢流阀订货型号：
0532004105
0532002014
0532002048
0532004208
0532001051
0532004007
0532002062
0532003003
0532002002
0532001174
0532002013
0532004205
0532002003
力士乐限压阀，直接控制DBD系列
规格 6 … 30
组件系列 1X
大工作压力 630 bar
大流量 350 l/min
用作拧入式插装阀（插件）
用于螺纹连接
用于底板安装
压力调节的调整类型，可选：
-六角套筒和保护帽
-旋钮
-手轮
-可锁定旋钮
防腐蚀设计
DBD 型溢流阀是一种直动式座阀。这些阀用于限制系统压力。
这些阀门主要由下列组件组成：套筒、弹簧、带有衰减柱塞的阀心（压力等级 25 bar … 400 bar）或滚珠（压力等级 630 bar）及调整类型。可使用调整类型 对系统压力进行无级调节。弹簧将阀心或滚珠推到阀座上。通道P连接到系统。系统中存在的压力将作用于阀心表面（或滚珠）。如果通道P中的压力超过弹簧 上设定的值，则阀心或滚珠背向弹簧 打开。此时，液压油从通道P流入通道T。阀心的行程受压花的限制。
为了在整个压力范围内实现良好的压力调节，整个压力范围已被分成了 7 个压力等级。一个压力等级对应于一个特定弹簧可设定的大工作压力。
注意：
调整类型 经过特别建构，可防止其丢失。得益于万向架的设计，调整类型 中的调节元件在卸载后会保持松动（可移动）状态。
压力等级“25”：尽管调整类型处于卸载状态，但若未确定小压力，则调节元件仍会在较小的弹簧力和/或回复力作用下“回到”停止状态。
在经过压力调节/提升后，可将调节元件再次拧入。
德国力士乐REXROTH溢流阀订货型号：
R900203851 DBDS2K2X/100
R900203852 DBDS2K2X/200
R900424196 DBDH6G1X/200
R983037947 DBDH6G1X/200IN010
R900424246 DBDH6P1X/100
R900427242 DBDH6P1X/200
R900424201 DBDH6K18/315
R900430378 DBDH6P1X/25
R900424187 DBDH10P1X/315
R900449495 DBDH10G1X/315V
R983038038 DBDH20K1X/315IN010
R900423718 DBDS6G1X/25
R900423722 DBDS6G1X/50
R900423717 DBDS6G1X/100
R900423719 DBDS6G1X/200
R900437348 DBDS6G1X/200V
R900433216 DBDS6G1X/315V
R900423721 DBDS6G1X/400
R900769384 DBDS6K1C/200E
R900423728 DBDS6P1X/100
R900423729 DBDS6P1X/200
R900423730 DBDS6P1X/315
R900423731 DBDS6P1X/400
R900423731 DBDS6P1A/400
R900459771 DBDS6P1X/400V
R983037926 DBDS6K1X/200IN010
R900423726 DBDS6K1X/400
R900423725 DBDS6K18/315
R900423726 DBDS6K18/400
R900769369 DBDS6K1C/100E
R900433216 DBDS6G1A/315V
R900424147 DBDS10K18/100
R900424745 DBDS10G1X/50
R900424738 DBDS10G1A/100
R900424158 DBDS10P1A/315
R900424157 DBDS10P1X/200
R900424158 DBDS10P1X/315
R900425660 DBDS10P1X/400
R900424269 DBDS20K1X/200
R900424271 DBDS20K1X/315
R900424203 DBDS20K1X/400
R900769391 DBDS20K1C/315E
R900424278 DBDS20P1X/315
R900424174 DBDS20G1X/315
R900746472 DBDS30G1A/200-170
R900424348 DBDH6G1X/400
R900423743 DBDS10G1X/25
R900424153 DBDS10K18/050
R900424149 DBDS10K18/200
R900424150 DBDS10K18/315
R900424152 DBDS10K18/400
R900424149 DBDS10K1C/200
R900427601 DBDS10K1X/630
R900424269 DBDS20K18/200
R900424271 DBDS20K18/315
力士乐REXROTH安全阀R900769434
溢流阀 R900769434 DBDH20K1X/315E
R983038038 DBDH20K1X/315IN010
公称尺寸 20，P → T，机械操作
高性能范围内的工业液压阀。可靠的压力限制到设定值
提升阀座设计中的比例压力阀
直接驱动
旋钮
H20
产品属性
连接图 安装腔DBD NG20
产品系列 DBD.6-30
压力[bar] 315
流量[l/min] 166
阀芯符号 P→T
连接类型 旋入插装阀
通径大小 20
驱动类型 带机械驱动
端口数量 2.
开关位置数量 2.
液压油 HL，HLP
密封 NBR
重量[kg] 1.06
力士乐REXROTH安全阀R900424201
溢流阀R900424201 DBDH6K1X/315
溢流阀，直动式
产品属性
产品系列分类 减压阀，直接操作
连接图 安装腔DBD NG6
产品系列类型 DBD。K
压力[bar] 400
端口数 2.
流量[l/min] 50
正常位置 常闭
滑阀提升阀 提升阀类型
直接-先导 直接作用
连接类型 旋入插装阀
孔 M28x1,5
标称流量【l/min】 50
驱动类型 手动驱动
调整选项 旋钮
端口 G 1/4
密封材料 NBR
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
重量[kg] 0.41
力士乐电磁阀4WE10J51/HG24N9K4/M
