品牌:力士乐REXROTH
品牌:力士乐REXROTH
订货号:R901086058
型号:Z1S6T05-40/V
起订:1个
供应:100个
发货:3天内

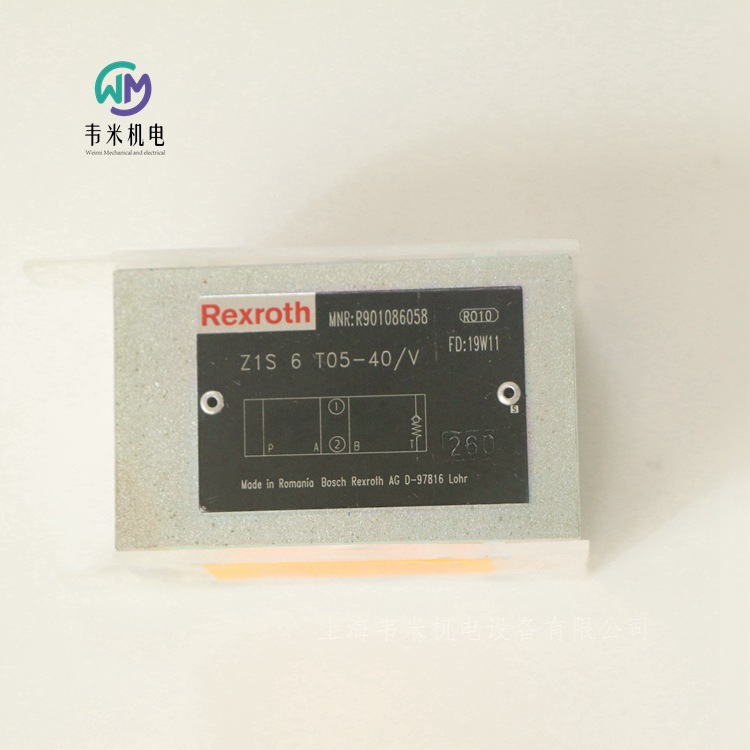

REXROTH叠加式单向阀Z1S6T05-40/V，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！
力士乐REXROTH单向阀
Z1S 6
规格 6
组件系列 4X
大工作压力 350 bar
大流量 40 l/min
用于垂直叠加的叠加阀
- 作为角阀
- 作为直通阀
油口安装面符合 ISO 4401-03-02-0-05
多种单通道和双通道阻塞功能
由于阀心采用高性能塑料制成，因此具有的密封性
防腐蚀设计
通过更换外部密封圈可轻松调节为用于特殊液压油
带测量油口，可选
可应要求作为单向节流阀提供
Z1S 型阀是一种采用叠加阀板设计的直动式单向阀。
它可用来无泄漏地阻塞一个方向上的流量，同时允许相反方向上的自由回流。
阀心的行程受塑料弹簧座的限制。已安装的弹簧支持闭合运动。当没有液压油流通过阀门时，弹簧将阀心保持在闭合位置。
与直通阀相比，角阀多可以连通或关闭三个内部通道。由保护塞实现止挡和密封功能。
注意：
对于蓝色塑料弹簧座安装在阀板侧时采用的所有安装位置，均不会在此位置使用额外的密封圈！
在组件侧，密封圈（常见）用于密封下游安装的装配。
已安装的塑料弹簧座具有密封功能，不予以拆除或损坏。
德国力士乐REXROTH单向阀：
R901086051 Z1S6P05-41/V
R901086051 Z1S6P05-40/V
R901086052 Z1S6P30-40/V
R901086090 Z1S6D05-40/V
R901086058 Z1S6T05-40/V
R901124305 Z1S6T15-41/V
R901086059 Z1S6T30-40/V
力士乐轴向柱塞变量泵
A10VO系列5x
适用于具有中压要求的设备
规格 10 … 100
公称压力 250 bar
大压力 315 bar
开式回路
通轴驱动，用于安装公称规格相同的其他泵
经认可能用于高速运行
低工作噪音
控制响应时间较短
多种控制
具有高功率密度
斜盘式设计
力士乐REXROTH轴向柱塞变量泵
A11V(L)O 系列 1x
带通轴驱动的通用高压泵
规格 40 … 260
公称压力 350 bar
大压力 400 bar
开式回路
公制型号
通轴驱动，用于安装公称规格相同的其他泵
可选配公称尺寸在130到260之间的增压泵
特别是在叶轮泵型号（A11VLO）中可实现高速运行
多种控制
斜盘式设计
力士乐REXROTH压力和流量控制系统
SYDFEE-2X
带轴向柱塞可变排量泵 A10VSO.../31
规格 18 … 100
组件系列 2X
大工作压力 280 bar
功能： 摆动角控制、压力控制、扭矩极限、转速调节功能、主站 - 从站
通信： Sercos、PROFINET、EtherNET/IP、POWERlink、VARAN、CAN over EtherCAT、ServoDrive over EtherCAT、模拟
控制系统可用于对轴向柱塞变量泵的摆动角、压力和功率进行电液控制（部分可选）。
包括以下组件：
轴向柱塞变量泵 A10VSO.../31
作为先导控制阀使用的 VT-DFP 型比例方向阀，带集成电子元件和感应式位置传感器。
用于检测摆动角的位置传感器
具有适当电平信号和动态功能的压力传感器（可选）
具有集成溢流功能的预载阀 SYDZ（可选）
始终屏蔽控制值和实际值电缆。
与天线或无线电发射源之间的距离必须至少为 1 m。
切勿在电力线路附近铺设信号线。
有关控制系统 SY(H)DFE 的补充注意事项请参见操作说明。
德国力士乐REXROTH压力和流量控制系统订货号和型号：
R901033003 SYDFEE-2X/071R-PPA12N00-0000-A0B1CX2
R901033003 SYDFEE-20/071R-PPA12N00-0000-A0B1CX2
力士乐REXROTH隔膜式蓄能器
HAD 型
设备系列 1X 和 2X
额定容积 0.075 … 3.5 升
大工作压力 350 bar
概述
液压气动蓄能器的主要任务之一是从液压气动系统中吸收一定体积的加压流体，并在需要时将其返回到系统中。由于液体处于压力之下，因此液压气动蓄能器被视为压力容器，并且必须针对大工作压力进行设计，同时考虑到安装的验收标准。
在大多数液压气动系统中，使用带有分离元件的液压气动蓄能器。根据设计的不同，分离元件分为气囊式、活塞式和隔膜式蓄能器。液压气动蓄能器主要由一个带有气密分离元件的液体和气体零部件构成。流体零部分与液压回路相连。压力升高时，气体压缩，并吸取液压气动蓄能器中的液体。压力下降时，压缩气体膨胀，并将储存的液体置换到回路中。
隔膜式蓄能器
隔膜式蓄能器由耐压钢容器组成，通常为球形到圆柱形。在蓄能器内部，由弹性可加工材料（弹性塑料）制成的膜片与关闭按钮及保护塞共同作为分离元件。它们符合压力设备指令 2014/68/EU。
概述
结构型式 隔膜式蓄能器，焊接
安装位置 任意位置，好为下方液体管接头
固定方式 利用紧定卡环或者通过螺纹套节
管路接口 旋入式螺纹
表面 喷漆，亮黑色
填充气体，低纯度等级 4.0，N2 = 99.99 Vol.-%
温度范围
NBR：–15 … +80°C 腈丁二烯橡胶
ECO：–35 … +80°C 环氧氯丙烷橡胶
FKM：–10 … +80°C 氟橡胶
应用，工作原理
应用
液压气动蓄能器可用于多种用途：
能量存储可在间歇运行的系统中节省泵驱动功率。
紧急情况的能源储备，例如液压泵出现故障时。
补偿泄漏损失。
周期性振动情况下的缓冲和减振。
压力和温度变化时进行容积平衡。
车辆的弹性元件。
机械冲击时的减震。
工作原理
液体几乎不可压缩，因此不能储存压力能。在液压气动蓄能器中，利用气体的可压缩性储存流体。使用的必须至少符合 4.0 级纯度：N2 99.99 Vol.-%
注意事项
按规定使用
HAD..-1X/2X 型 Rexroth 隔膜式蓄能器用于构建固定机器和系统构造中的液压驱动系统。
隔膜式蓄能器必须通过紧固元件牢固地连接到机器或系统。紧固件应确保油接口不受张力。尤其不应该通过油接口传递张力或者静态或动态惯性力。
在选择合适的固时，必须考虑支撑结构的热膨胀和环境振动。
德国力士乐REXROTH隔膜式蓄能器订货号和型号：
0531601551 HAD0,35-160-1X/75Z06A-1N111-BA
0531602501 HAD0,7-180-1X/35Z06A-1N111-BA
0531602568 HAD0,7-180-1X/20G04A-1N111-BA
0531602572 HAD0,7-180-1X/40G04A-1N111-BA
0531602573 HAD0,7-180-1X/50G04A-1N111-BA
0531602611 HAD0,7-250-1X/80G04A-1N111-BA
0531603400 HAD1,4-140-1X/20Z06C-1N111-CE
0531613300 HAD2,8-70-1X/20Z08C-1N111-CE
R901164366 HAD0,7-350-2X/2G04E-1N111-BA
R901106022 HAD0,7-210-1X/10G04C-1N111-BA
0531603400 HAD1,4-140-1X/20Z06C-1N111-CE
0531601551 HAD0,35-160-1X/75Z06A-1N111-BA
R901121882 HAD0,16-250-1X/5Z06F-1N111-BA
0531602501 HAD0,7-180-1X/35Z06A-1N111-BA
力士乐REXROTH电子压力开关
型号 HEDE10
组件系列 3X
工作压力 600 bar
EDE10-31/400/1/-GI-K35-0
HEDE10=液压-电气压力开关
3X=组件系列 30 … 39（30 … 39：安装和连接尺寸不变）
400=压力等级400bar
1=1 个转换输出和 1 个模拟量输出
GI=内螺纹 G1/4
K35=不带连接插头；连接头 M12 符合 DIN EN 61076-2-101，不带电缆，带 M12 接头，编码 A
0=不带密封件（带内螺纹）
一般信息
重量 kg 0.26
安装位置 任意
环境温度范围 °C -25 ... +80
存储温度范围 °C -40 ... +100
按照 DIN EN 60068-2-6:1996-05 进行正弦试验 10...2000 Hz，大 20 g，10 个双周期
按照 DIN EN 60068-2-27:1995-03 进行运输冲击试验 半正弦 50 g/11 ms，正方向 3 次， 负方向 3 次（总计 18 次单个冲击）
按照 DIN EN 60068-2-64 进行噪音测试：1995-08 20...2000 Hz，10 gRMS，24 h
符合性
CE
DIN EN 60947-1:2007/A1:2011 / A2:2014
DIN EN 60947-5-1：2004/A1:2009
DIN EN 61058-1：2002/A2:2008
DIN EN 60529:1991/A2:2013
UL
UL 508 第 17 版，文件编号：E223220（ 350 bar）
符合 DIN EN 60529 的防护等级 IP65/IP67，已安装并装配了连接插头
符合 EN 50178 的防护等级 III
液压油温度范围 （在压力开关的工作口处）-25 … +80°C
粘度范围 10 … 800mm2/s
液压油的大允许污染度；清洁度等级符合 ISO 4406 (c) 等级 20/18/15
电气
电气连接 M12 连接插头，镀金触点
输入变量
电源电压 UB 18 至 30 VDC
电流消耗 I < 50 mA
绝缘电阻 mΩ >100 (500 VDC)
输出参数
模拟量输出
电流承载能力 U 0 ...10 VDC（小负载 2000 Ω）
电压 I 4 ...20 mA（大负载 (UB – 10) x 50 Ω）
上升时间（10 至 90 %） t 3 ms
转换输出
输出功能 常开触点/常闭触点可编程
电流承载能力 I 150；200 (...60 °C)；250 (...40 °C) mA
电压降 U < 2.5 V 短路保护定时
抗过载 是
切换频率 f ≤ 170 Hz
准确度/型号
特性曲线误差 （符合端点设置 DIN16086）< ±0.5%
公称温度范围中的温度系数
零电位的大 TK 0.2 %/10 k
范围内的大 TK 0.2 %/10 k
滞环 < ± 0.25%
转换点准确度 < ± 0.5%
重复精度 0.1%
编程选项 滞环/窗口；常开触点/常闭触点；激活，停用延迟；衰减；指示装置/诊断输出
在参考条件下长期漂移（6 个月） 0.05 %
EMC
EN 61000-4-2 ESD kV 4/8
EN 61000-4-3 射频电磁波抗干扰检测 V/m 10
EN 61000-4-4 电性快速脉冲群抗干扰检测 kV 2
EN 61000-4-5 浪涌雷击测试 kV 1
EN 61000-4-6 传导抗干扰检测 V 10
反应时间
准备延时 s 0.3
短反应时间转换输出 ms < 3
可调节延时 dS、dr s 0...50
衰减转换输出 (dAP) s 0...4
衰减模拟输出 (dAA) s 0...4
上升时间模拟输出 ms < 3
小转换周期 1 亿/5 千万（压力等级 600 bar 时）
IO-link 设备
传输类型 COM2 (38.4 kBaud)
IO-link 修订版本 1.1
SDCI 标准 IEC 61131-9
简介 智能传感器：过程数据变量； 设备标识，设备诊断
SIO 模式 是
所需的主接口等级 A
过程数据（模拟） 1
过程数据（二进制） 2
短过程周期时间 t ms 2.3
显示
指示装置 3 x 绿色 LED（bar、psi、MPa）
切换状态 2 x 黄色 LED
测量值 4 位字母数字显示/交替显示 （红色和绿色）
力士乐REXROTH电子压力开关订货号和型号：
R901425475 HEDE10-31/400/1/-GI-K35-0
R901425476 HEDE10-31/600/1/-GI-K35-0
力士乐REXROTH插入式接头 3P Z4L-SW +5M SPEZ
R900032018
电缆套件，3 针插头 (2 + PE) EN 175301-803，5 m
用于带插头 K4 的阀门。OEM 附件。工业用途。
电源电压 24 VDC
电插头 3 针设备插头 (2 + PE)
电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803
符合性说明 RoHS 指令 2011/65/EU
重量 [kg] 0.438
力士乐径向柱塞泵PR4-1X/1,60-250WG01M01
R900375664 PR4-1A/1,60-250WG01M01
径向活塞泵，标称尺寸1.6 ccm，压力250 bar，用于工业应用，开路
小型三活塞泵，自吸，带阀门控制。流体动力滑动轴承使用寿命长
NBR密封
定排量径向柱塞泵
用于开路的工业应用产品特性
连接 1
标称尺寸[cm?] 1.6
压力[bar] 250
体积流量[l/min] 3.2
旋转方向 左转弯和右转弯
轴端 槽齿10 x 12，DIN 5481
安装法兰 4孔安装中心50 mm
压力流体 HLP
密封件 NBR
重量[kg] 1.96
力士乐REXROTH径向柱塞泵PR4-3X/6,30-700RA01M02
R901088888 PR4-30/6,30-700RA01M02
径向活塞泵，标称尺寸6.3 cm3，工业应用压力700 bar，开路
10-活塞泵
铸铁外壳
定排量径向柱塞泵
用于开路的工业应用
NBR密封
产品特性
连接 2
标称尺寸[cm?] 6.3
压力[bar] 700
体积流量[l/min] 9.5
旋转方向 顺时针方向的
轴端 带键控弹簧的圆柱形直径为B.25 mm，ISO 3019-2
安装法兰 4孔安装中心63 mm
压力流体 HLP
密封件 NBR
重量[kg] 16.28
力士乐REXROTH压力表ABZMM 63-100BAR/MPA-R/B-G
R900022458 ABZMM63-100BAR/MPA-R/B-G
用于测量和显示液压系统中的压力
充液阻尼压力表
压力指示器，单位为bar/MPa
压力表是用于测量和显示液压系统中压力的压力表
根据EN 837-2标准进行设计
不锈钢外壳
产品特性
连接类型 外螺纹G1/4 B
压力[bar] 100
连接类型 带支架附件
压力流体 HLP、HFC、HFDR、HFDU、HETG、HEES、HEPG
重量[kg] 0.2
力士乐REXROTH压力表ABZMM 63-400BAR/MPA-R/B-G
R900022459 ABZMM63-400BAR/MPA-R/B-G
用于测量和显示液压系统中的压力
充液阻尼压力表
压力指示器，单位为bar/MPa
压力表是用于测量和显示液压系统中压力的压力表
根据EN 837-2标准进行设计
不锈钢外壳
产品特性
连接类型 外螺纹G1/4 B
压力[bar] 400
连接类型 带支架附件
压力流体 HLP、HFC、HFDR、HFDU、HETG、HEES、HEPG
重量[kg] 0.2936
力士乐REXROTH
博世力士乐（BOSCH-REXROTH）叶片泵
VPV叶片泵
介绍
力士乐VPV系列可变叶片泵的详细信息，包括性能、尺寸和技术规格。
泵的设计满足机床、通用机械和其他市场的要求，这些市场需要低噪音、高性能和有竞争力的价格。
VPV系列叶片泵的设计利用了目前力士乐叶片泵生产线30年的现场和制造经验。利用了先进的技术和材料，同时保留了现有设计的优势。其他目标是创造一款考虑到国际市场的泵，并重新利用力士乐品牌所体现的极高质量标准。
考虑到市场的期望，博世力士乐公司开发了一款具有以下改进和功能的泵：
零件较少，可靠性高。
降噪方面的重大进展。
体积大，整体效率高。
的耐用性。
现代外观。
改进的环和叶片磨损技术。
非常好的响应和恢复时间。
通常减小信封尺寸。
重新设计了带有减震器的控制装置。
符合新的SAE、ISO、NFPA和ANSI标准。
组合能力-全马力可输送至泵2。可能需要降低多个泵的结构组合的额定值。
特点
低成本-与叶片泵和经济型轴向柱塞泵的其他制造商竞争价格。
静音-帮助机械制造商满足声音水平要求。
连续负载额定值-@3000 PSI-高性能和10000多小时的长寿命设计。
高效的快速响应和恢复-关键系统需求的额外反应时间。
压力补偿-控制泵输送至回路需求，从而节约能源。
高强度-计算机优化铸件设计。
液压径向轴承-使用寿命长，运行安静。
无预充要求-初次启动时不需要泵壳预充。
可维修-可从当地配送中心或工厂获得维修套件和零件。
控制选项-单级；两阶段远程控制；电磁阀多压力和负载感应。
减震器-将减震压力降低50%，提高系统部件寿命和系统稳定性。
必须连接VPV 16、25和32。冲击削波器集成到VPV 45、63、80、100、130和164中，并排放到壳体排放口。
连续压力2 3000 psi（210 bar）
压力补偿范围
单级200-3000 psi（14-210 bar）压力190 psi
两级300-3000 psi（20-210 bar）压力为290 psi
壳体压力10 psi（0.7 bar）
转速范围900-1800转/分
旋转方向（从轴端看）右侧（顺时针）
海平面下的入口真空6英寸汞柱（152毫米汞柱）
安装位置无限制
驱动 泵通过柔性联轴器连接到原动机，该联轴器与0.006”（.152mm）的总指示器读数对齐。不允许悬挑或侧面荷载。对准度大于0.006”的指示器读数可能会导致噪音和振动增加，以及轴封过早磨损，从而导致泄漏。
介质建议 建议使用含有抗磨添加剂的优质液压油。
工作温度下的流体粘度
低100 SUS（21 cSt）
大1000 SUS（216 cSt）
佳150-250 SUS（32-54 cSt）
大启动4000 SUS（864 cSt）
介质温度
正常入口流体温度不应超过140°F（60°C）。务必选择在工作温度下具有粘度的油液。
密封件氟碳标准
过滤液清洁度符合ISO 4406标准。对于压力高达2000 psi的情况，需要18/16/13 ISO代码。对于2000至3000 psi的操作，需要17/15/12 ISO。
连续压力2 3000 psi（210 bar）
压力补偿范围两级350-3000 psi（24-210 bar）压力300 psi
瞬态峰值压力4000 psi（280 bar）
壳体压力10 psi（0.7 bar）
转速范围900-1800转/分
旋转方向（从轴端看）右侧（顺时针）
德国博世力士乐（BOSCH-REXROTH）叶片泵订货号和型号：
0513300225 0513R15A7VPV16SM14FY
0513700242 0513R18C3VPV63SM21HYB05P1
0513300405 0513R15A7VPV16SM21HZ
力士乐REXROTH减震轴承R901015586
减震垫ABZDL-U5-NR50-S
力士乐REXROTH油-水冷却器 AB32-09/132G-051-01
R900023581
力士乐REXROTH密封衬套R910991528
封闭套筒 A4VB450/A4VS500 BESCH.
力士乐REXROTH密封件R900312108
密封套件WMM 32.5X/V
力士乐REXROTH密封套件R961000746
插装阀密封套件LC50A/B/DB/DR.-7X/
重量0.24kg
力士乐REXROTH滤芯
类型2.，
符合DIN 24550和力士乐标准
特征
过滤介质由玻璃纤维材料（可选吸水性）、滤纸、丝网、非织造材料和非织造金属纤维制成，适用于各种应用领域。有关过滤材料配置的信息，请参阅RE 51548
可清洁丝网过滤介质
可达到ISO 10/6/4（ISO 4406）的机油清洁度等级
多层玻璃纤维技术和同时的低初始压差，具有高的污垢保持能力和过滤性能
扩展了非矿物油基流体的产品范围
具有高差压稳定性的滤芯
过滤器设计
过滤器大小。过滤器可以使用操作压力、流量和流体系统参数进行设计。所需的过滤器等级取决于应用、部件对污染的敏感性和环境条件。
产品描述
滤芯是工业过滤器的主要组成部分。实际过滤发生在过滤元件中。
根据不同壳体设计和尺寸的大范围，也存在大量不同尺寸和设计的插入式过滤元件。
主要过滤器变量，如保持能力、污垢保持能力和压力损失，由过滤器元件结构和使用的过滤介质决定。
力士乐滤芯用于液压流体、润滑剂的过滤或工业流体和气体的过滤，具体取决于系列。
过滤通常是从外到内实现的。流体或气体必须从污垢侧通过滤清器滤芯流入清洁侧。
然而，在一些应用中，过滤也是从过滤元件的内部到外部实现的。
一般来说，力士乐过滤元件由星形褶皱过滤介质的组合组成，称为过滤元件垫。过滤元件垫围绕穿孔支撑管铺设，使装置具有所需的稳定性，以承受高压差。
围绕支撑管铺设的滤芯垫粘在接头和两个端盘上，因此密封在污垢和清洁面之间。
过滤器元件和过滤器壳体之间的密封通过套管上的密封件有效地完成。
保护罩仅用于特殊的过滤元件系列，允许在过滤元件垫周围形成均匀的流动模式，同时提供防止外部损坏的机械保护。
此外，一些系列可以可选地配备旁通阀，该旁通阀在压力增加的情况下使流量通过过滤元件，从而防止临界压力的积聚
储存条件
密封NBR°C[°F]-40…+65[-40…+149]；相对空气湿度65%
密封FKM°C[°F]-20…+65[-4…+149]；相对空气湿度65%
材料
滤芯盖聚酰胺、镀锡钢或镀锡铝
滤芯底座聚酰胺、镀锡钢或镀锡铝
滤芯支撑管镀锡钢
密封件NBR或FKM
过滤方向由外向内
压差bar[psi]30[435]、160[2320]或330[4786]
力士乐REXROTH滤芯订货号和型号：
R928006809 2.0160 PWR10-A00-0-M
REXROTH叠加式单向阀Z1S6T05-40/V
