品牌:博耐斯
型号:Q972F,Q971PPL,Q972H
适用介质:水、蒸汽，油品，气体
材质:铸钢，锻钢，不锈钢
起订:1台
发货:3天内
发送询价
电动对夹球阀 产品概述
博耐斯Q971F电动对夹球阀采用角行程电动执行器与薄球阀阀体组成，也可称为电动薄球阀。主要适用于两位切断、调节的场合。球阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。电动对夹球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定等特点。电动薄球阀是参照意大利产品的特点，与普通球阀相比，具有结构长度短、重量轻、安装方便、节省材料等。此外，阀座采用弹性密封结构，密封良好，启闭轻松。电动对夹球阀设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。微信：sy1668
|
|
|
|---|---|

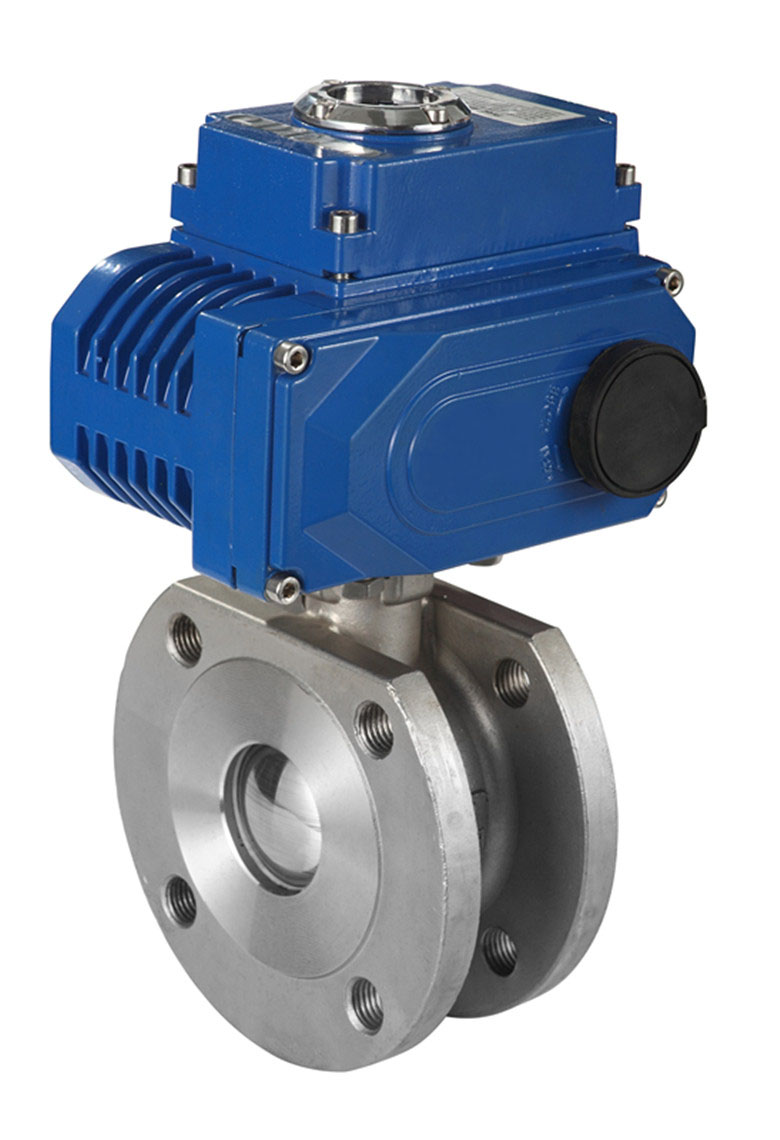

| 电动对夹球阀（配OV-TORK开关型执行器） | 电动对夹球阀（配OV-TORK调节型执行器） |
电动对夹球阀 主要技术参数
| 公称通径 | DN10～150mm | |
|---|---|---|
| 公称压力 | PN1.6 2.5 4.0 6.4 31.5MPa(定制) | |
| 泄漏量 | 软密封:零泄漏 | 硬密封:≤额定流量的10-5 |
| 执行机构 | 可另配PSQ、HQ、UNIC、361RS等系列电子式电动执行机构 | |
| 流量特性 | 快开特性 | |
| 可调范围 | DN10-80 | DN100-150 |
| 250:1 | 350:1 | |
| 阀体形式 | 整体式锻造、整体式铸造 | |
| 连接形式 | 超薄法兰式、对夹式 | |
| 阀芯形式 | "O"型球形阀芯 | |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |
| 基本误差 | ±1% | |
| 死区 | ≤1% | |
| 回差 | ≤1% | |
| 适用温度 | 密封面 | |
| PTFE≤180℃、PPL≤300℃、硬密封≤450℃ | ||
电动对夹球阀 执行器技术参数
| 执行器类别 | 引进型OV-TORK系列执行器参数 | 引进型3610R系列执行器参数 | 引进型BV-TORK系列执行器参数 |
|---|---|---|---|
| 电源电压 | 标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC | ||
| 输出力矩 | 50N·M～2000N·M | 50N·M～1500N·M | 50N·M～3000N·M |
| 动作范围 | 0～90° 0～360° | 0～90° | 0～90°、0°～270°可选 |
| 控制方式 | 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) | ||
| 动作时间 | 15秒/30秒/60秒 | 10秒/15秒/30秒 | 18S～112S |
| 保护装置 | 过热保护 | 过载保护 | 内置过热保护、过载保护 |
| 环境温度 | -30°～60° | -30°～60° | -20℃～+70℃ |
| 手动操作 | 同附带手柄操作 | 同附带手柄操作 | 机械离合机构，配手轮操作 |
| 机械限位 | 电气、机械二重限位 | 电气、机械二重限位 | 2个外部调整螺栓 |
| 防护等级 | IP65 | IP55 | IP65、IP67、可定制IP68 |
| 防爆等级 | 无防爆 | ExdⅡ BT4 | ExdⅡ BT4,ExdⅡ CT6 |
| 位置测量 | 可选装开关或电位计 | 比例控制单元 | 电位计、比例控制单元 |
| 驱动电机 | 8W/E | AC可逆电机 | 鼠笼式异步电机 |
| 进线接口 | PE1/2〞进线线锁 | 2-PF 1/2〞进线线锁 | 2个 PF 3/4” |
| 壳体材料 | 铝合金 | 钢，铝合金 | 钢，铝合金，铝青铜，聚碳酸脂 |
| 外涂层 | 干粉，环氧聚酯，具有较强防腐功能 | ||
| 采用优质的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点 | |||
| 适用于动作频繁的调节回路，当接通持续率为25%时，每小时动作次数可达630-1200次 | |||
电动对夹球阀 主要零件材料
| 零件名称 | 材料 | |||
|---|---|---|---|---|
| 阀体 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
| 阀杆 | 2Cr13 | 304 | 316 | 316L |
| 阀座密封圈 | PTFE、碳素纤维＋PTFE、对位聚苯 | |||
| 填料 | V型PTFE、柔性石墨 | |||
电动对夹球阀 主要性能规范
| 公称通径DN(mm) | DN15-150 | ||||
|---|---|---|---|---|---|
| 公称压力 | PN(MPa) | 1.6 | 2.5 | 4.0 | 6.4 |
| 试验压力 | 强度试验 | 15.0 | 24.0 | 37.5 | 48.0 |
| 密封试验 | 11.0 | 17.6 | 27.5 | 35.2 | |
| 低压气密试验 | 0.5～0.7 | ||||
| 适用介质 | 水、油、蒸气、酸类(温度≤200℃)、醋酸类(温度≤200℃) | ||||
电动对夹球阀 主要设计标准
| 设计与制造 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
|---|---|
| 法兰尺寸 | JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
| 结构长度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
| 检验与试验 | JB/T 9092、API 598、GB/T13927 |
电动对夹球阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
尽量详细提供以上技术参数，方便博耐斯生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
