品牌:力士乐REXROTH
品牌:力士乐REXROTH
订货号:R900347504
型号:Z2S6-1-66/V
起订:1个
供应:100个
发货:3天内

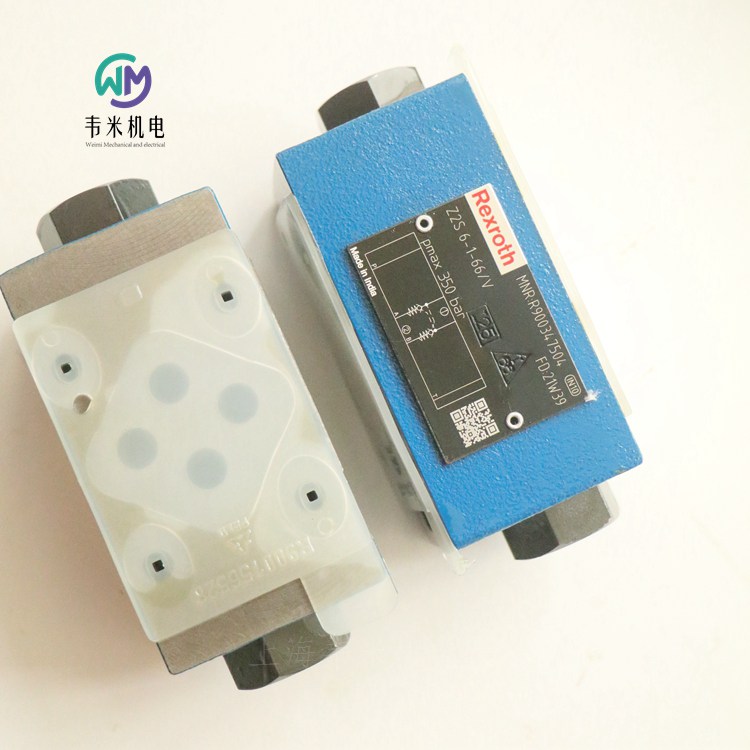

力士乐叠加式单向阀Z2S6-1-66/V，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！
力士乐REXROTH叠加式单向阀 Z2S6-1-6X/V
R900347504 Z2S6-1-66/V
公称尺寸 6，A1 → A2，B1 → B2，机械操作
高性能范围内的工业液压阀。根据液压符号可靠切断油流
座阀
直动式
开启压力 1.5 bar
通道 A 和 B 中的无泄漏阻塞
开启压力 1.5 bar
连接图 ISO 4401-03-02-0-05
压力 [bar] 350
体积流量 [l/min] 80
活塞符号 A1→A2，B1→B2
连接类型 叠加阀板
标称尺寸 6
驱动类型 带机械操作
连接数 4
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 0.956801
力士乐REXROTH液压比例方向阀 4WRKE10E100L-3X/6EG24ETK31/A1D3M
R900704216 4WRKE10E100L-35/6EG24ETK31/A1D3M
公称尺寸 10，符号 E，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠地调节油流方向。通过内部活塞位置反馈实现高精度
线性特性曲线
滑阀
先导式
内控供油，内控回油
连接图 ISO 4401-05-05-0-05
大压力 [bar] 315
大体积流量 [l/min] 170
活塞符号 符号 E
连接类型 板式结构
额定流量 [l/min] 100
标称尺寸 10
驱动类型 电气带集成电子元件
连接数 4
开关位置数 3
电源电压 24 VDC
电插头 7 针设备插头 (6 + PE)
电气连接说明 7 针设备插头 (6 + PE)，符合 EN 175201-804
连接 模拟，设定值 ±10 V
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 8.391
力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的直动式高频响方向阀
4WRPEH 6
规格 6
组件系列 3X
大工作压力 350 bar
额定流量 4 … 40 l/min
用于 I4.0 的数字接口 IO-link
可靠 - 经过验证且坚固耐用的设计
安全 - 控制阀芯的故障安全位置处于关闭状态
节能 - 无需先导油
高质量 - 具有伺服阀性能的控制阀芯和套筒
灵活 - 适用于位置、速率和压力控制
- 响应灵敏度高，滞后小
IO-link 接口，可选
4WRPEH 型阀门是带有电气位置反馈和集成电子元件 (OBE) 直动式方向控制阀。
结构
4WRPEH 高频响阀主要包括：
带具有伺服性能的控制阀芯和套筒的阀壳体
带位置传感器的控制线圈（可选配电子元件保护膜）
带模拟量或 IO-link 接口的集成电子元件 (OBE)（可选配减振板 ）
功能
集成电子元件 (OBE) 将控制值与实际位置值进行比较。在有控制偏差的情况下，行程线圈将被激活。由于线圈磁力发生改变，控制阀芯将扺抗弹簧进行调节。行程/控制阀芯横截面以与控制值成比例的方式进行控制。在控制值预设值为 0 的情况下，电子元件调节控制阀芯抵抗弹簧至中心位置。在未激活状态下，弹簧处于松弛状态，此时弹簧长度长，阀门处于故障安全位置。
控制线圈切断
在以下故障情况下，集成电子元件 (OBE) 使控制线圈断电，且控制阀芯将设置为故障安全位置：
低于小电源电压
仅当接口为 "F1" 时：
电流值低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））
仅当接口为 "L1" 时：
使能未激活，通讯中断（看门狗）
内部 IO-link 发生故障时
仅当接口为 "C6" 时：
额外释放未激活
减振板 "D"
减振板降低集成电子元件上的加速振幅（频率 >300 Hz）。
注意：
对于主要为低激励频率 (<300 Hz) 的应用，不建议使用衰减阀板。
电子元件保护膜“-967”
要保护集成电子元件 (OBE) 壳体中的冷凝格式，可以使用电子元件保护膜。
建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。
德国力士乐REXROTH比例阀物料号和型号：
R901382345 4WRPEH6C3B04L-31/M/24A1
R901382358 4WRPEH6C3B40P-31/M/24A1
R901382315 4WRPEH6C3B40L-30/M/24A1
R901382350 4WRPEH6C3B40L-30/M/24F1
R901382312 4WRPEH6C3B12L-31/M/24A1
R901382315 4WRPEH6C3B40L-31/M/24A1
R901382350 4WRPEH6C3B40L-31/M/24F1
0811404601 4WRPEH6C3B12L-20/G24K0/A1M
0811404602 4WRPEH6C3B24L-20/G24K0/A1M
R901382313 4WRPEH6C3B24L-3X/M/24A1
R901382313 4WRPEH6C3B24L-31/M/24A1
R901382318 4WRPEH6C4B12L-3X/M/24A1
0811404611 4WRPEH6C4B12L-20/G24K0/A1M
0811404612 4WRPEH6C4B24L-2X/G24K0/A1M
0811404613 4WRPEH6C4B40L-20/G24K0/A1M
0811404721 4WRREH6VB24L-11/G24K0/B5M
0811403001 4WRP10EA63S-1X/G24Z4/M
0811403559 4WRPNH6C3B04L-2X/M/24PF6G
R901412522 4WRPEH6C4B12L-31/M/24A1-561
R901382372 4WRPEH6CB24L-30/M/24F1
力士乐REXROTH比例阀4WRPEH6C3B40L-3X/M/24F1
R901382350 4WRPEH6C3B40L-30/M/24F1
R901382350 4WRPEH6C3B40L-31/M/24F1
高功率范围的工业液压阀。根据液压符号可靠地控制油的流动方向。内部活塞位置反馈带来高精度
通过额外的故障安全位置安全关闭
闸阀
直接操作
产品特性
连接图像
ISO 4401-03-02-0-05
产品系列 4WRPEH6
压力[bar] 350.
体积流量[l/min] 50
活塞符号 符号C3
连接类型 板式结构
额定流量【l/min】 40
标称尺寸 6.
操作类型 带有集成电子设备的电气
连接数 4.
开关位置数量 4.
电源电压 24伏直流电
电气插头 设备插头7针（6°PE）
电气连接说明 符合EN 175201-804的装置插头7针（6°PE）
连通性 模拟，设定值4至20 mA
符合性说明 CE，电磁兼容性2014/30/EU
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 2.980
力士乐REXROTH液压比例方向阀 4WRPEH6C3B12L-3X/M/24A1
R901382312 4WRPEH6C3B12L-31/M/24A1
公称尺寸 6，符号 C3，电动，集成电子元件，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠调整油流方向。通过内部活塞位置反馈实现高精度
通过额外的故障安全位置安全切断
滑阀
直动式
连接图 ISO 4401-03-02-0-05
大压力 [bar] 350
大体积流量 [l/min] 23
活塞符号 符号 C3
连接类型 板式结构
额定流量 [l/min] 12
标称尺寸 6
驱动类型 电气带集成电子元件
连接数 4
开关位置数 4
电源电压 24 VDC
电插头 7 针设备插头 (6 + PE)
电气连接说明 7 针设备插头 (6 + PE)，符合 EN 175201-804
连接 模拟，设定值 ±10 V
符合性说明 CE - 电磁兼容性 2014/30 / EU
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 2.98367
力士乐REXROTH液压比例方向阀 4WRPEH6C4B12L-3X/M/24A1
R901382318 4WRPEH6C4B12L-3X/M/24A1
公称尺寸 6，符号 C4，电动，集成电子元件，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠调整油流方向。通过内部活塞位置反馈实现高精度
通过额外的故障安全位置安全切断
滑阀
直动式
连接图 ISO 4401-03-02-0-05
大压力 [bar] 350
大体积流量 [l/min] 23
活塞符号 符号 C4
连接类型 板式结构
额定流量 [l/min] 12
标称尺寸 6
驱动类型 电气带集成电子元件
连接数 4
开关位置数 4
电源电压 24 VDC
电插头 7 针设备插头 (6 + PE)
电气连接说明 7 针设备插头 (6 + PE)，符合 EN 175201-804
连接
模拟，设定值 ±10 V
符合性说明 CE - 电磁兼容性 2014/30 / EU
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 2.98
力士乐REXROTH液压比例方向阀 4WRPEH6C3B40P-3X/M/24A1
R901382358 4WRPEH6C3B40P-31/M/24A1
公称尺寸 6，符号 C3，电动，集成电子元件，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠调整油流方向。通过内部活塞位置反馈实现高精度
通过额外的故障安全位置安全切断
滑阀
直动式
连接图 ISO 4401-03-02-0-05
大压力 [bar] 350
大体积流量 [l/min] 50
活塞符号 符号 C3
连接类型 板式结构
额定流量 [l/min] 40
标称尺寸 6
驱动类型 电气带集成电子元件
连接数 4
开关位置数 4
电源电压 24 VDC
电插头 7 针设备插头 (6 + PE)
电气连接说明 7 针设备插头 (6 + PE)，符合 EN 175201-804
连接 模拟，设定值 ±10 V
符合性说明 CE - 电磁兼容性 2014/30 / EU
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 2.99
力士乐REXROTH液压比例方向阀 4WRPEH6C3B24L-3X/M/24A1
R901382313 4WRPEH6C3B24L-31/M/24A1
公称尺寸 6，符号 C3，电动，集成电子元件，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠调整油流方向。通过内部活塞位置反馈实现高精度
通过额外的故障安全位置安全切断
滑阀
直动式
连接图 ISO 4401-03-02-0-05
大压力 [bar] 350
大体积流量 [l/min] 50
活塞符号 符号 C3
连接类型 板式结构
额定流量 [l/min] 24
标称尺寸 6
驱动类型 电气带集成电子元件
连接数 4
开关位置数 4
电源电压 24 VDC
电插头 7 针设备插头 (6 + PE)
电气连接说明 7 针设备插头 (6 + PE)，符合 EN 175201-804
连接 模拟，设定值 ±10 V
符合性说明 CE - 电磁兼容性 2014/30 / EU
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 2.985
力士乐叠加式单向阀Z2S6-1-66/V
