品牌:力士乐REXROTH
品牌:力士乐REXROTH
订货号:0811402055
型号:DRE6X-11/175MG24-8NZ4M
起订:1个
供应:100个
发货:3天内

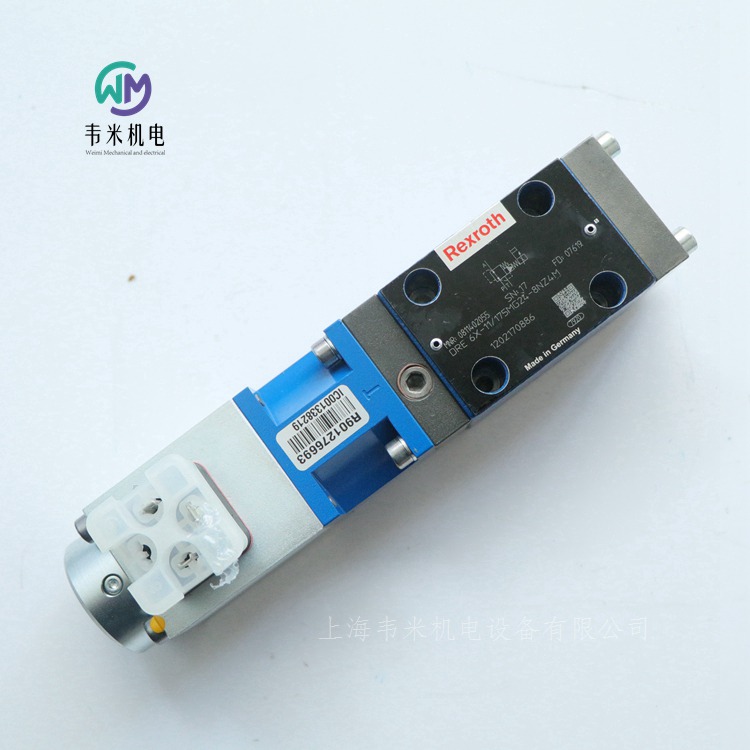

REXROTH比例减压阀0811402055，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！
力士乐REXROTH先导式比例减压阀
DRE, DREE
R900932943 DRE6-11/100MG24K4M
0811402055 DRE6X-11/175MG24-8NZ4M
规格 6
组件系列 1X
大工作压力 210 bar
大流量 30 l/min
连接类型 底板安装
油口安装面 ISO 4401-03-02-0-05
安装位置 任意
周围温度范围 -20 … +70℃
存储温度范围 -20 … +80℃
防护等级符合 EN 60529 标准 IP65（如果使用的是适合且正确安装的连接插头。）
符合性 根据 EMC 指令 2014/30/EU 检查 CE EN 61000-6-2 和 EN 61000-6-3
液压油温度范围 -20 … +80℃
粘度范围 15 … 380mm?/s
液压油的大允许污染度，符合 ISO 4406 (c) 规定的清洁度等级 等级 20/18/15
先导流量 0.65l/min
大流量 30l/min
矿物油 HL, HLP
合适的密封材料 NBR, FKM
滞后 ± 2.5%
重复精度 < ± 2%
线性 ± 3.5%
控制值压力特性曲线的制造公差 ± 2-3%
阶跃响应 ≈ 150ms
电源 24VDC
小控制电流 100mA
大控制电流 1600mA
电磁线圈的电阻
20 °C 时的低温值 5Ω
大高温值 7.5Ω
占空比 100
电流消耗 1.5A
外部保险装置 2A. 时间延迟
输入
电压 0 … 10V
电流 4 … 20mA
用于在接口 A（带压力限制装置）中减压
通过比例电磁铁操作
用于底板安装
油口安装面符合 ISO 4401-03-02-0-05
使用外部控制电子元件进行操作时，借助电气调节，设定值压力特性曲线的制造公差较小
接口 A 中的小调定压力
带集成电子元件 (OBE)，可选
符合 EMC 指令 2014/30/EU 的 CE 标准
DRE(E) 型阀门是电控先导式三通减压阀，可以为用电器提供压力限制。该阀门用于降低系统压力。
该阀门基本上由先导控制阀、比例磁铁、带主控制阀芯的主阀构成。
型号 DRE
通过比例磁铁 在通道 A 中根据额定值调整待降低的压力。
使用已卸压的接口 P 时，弹簧将主控制阀芯保持在初始位置。
借此打开 A 至 T 的连接并阻止 P 至 A 的连接。
从接口 P 到环形通道的压力连接。
先导油从孔流向接口 T，通过流量调节器、喷嘴流向先导控制阀，通过节流间隙流向纵向槽和孔。
减压
控制室中先导压力的形成作为设定值的函数。
将主控制阀芯向右移动，液压油从 P 流向 A。
通过通道和喷嘴在弹簧腔的接口 A 中形成用电器压力。
将接口 A 中的压力提升至先导控制阀 的设定压力，这会导致主控制阀芯向左移动。接口 A 中的压力与先导控制阀 的设定压力大致相同。
压力限制
如果接口 A 中的压力超过了先导控制阀 的设定压力，则主控制阀芯继续向左移动。
借此断开从 A 到 T 的连接，并将接口 A 中所生成的压力限制为已设定的设定值。
型号 DREE – 带集成电子元件 (OBE)
这些阀门在功能和结构上都符合 DRE 类型。比例磁铁 上还装有一个配有控制电子元件的外壳 。
通过设备插头连接电源电压和设定值电压或设定值电流。
出厂时通过较小的样本偏差微调设定值压力特性曲线。
力士乐REXROTH二通方向控制功能插装阀
LFA..WEB
标准系列
规格 16 … 125
组件系列 6X, 2X, 7X
大工作压力 420 bar
大流量 25000 l/min
用于设置方向阀
二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖也是从功率单元控制侧到先导控制阀的连接件。
通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。
二通插装阀通常由控制盖和安装套件组成。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环（高只能用于 NG32 型号）、阀架、可选带衰减阻尼或不带衰减阻尼，以及闭合弹簧。
二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域。
力士乐REXROTH二通方向控制功能插装阀
LFA..GWA
标准系列
规格 16 … 100
组件系列 6X, 7X
大工作压力 420 bar
大流量 25000 l/min
用于设置方向阀
带集成梭阀
二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖也是从功率单元控制侧到先导控制阀的连接件。
通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。
二通插装阀通常由控制盖和安装套件组成。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环（高只能用于 NG32 型号）、阀架、可选带衰减阻尼或不带衰减阻尼，以及闭合弹簧。
二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域。
德国力士乐REXROTH二通插装阀盖板订货号和型号：
R900926535 LFA25GWA-71/P10
R900912635 LFA16GWA-71/A10P10
R900936188 LFA16GWA-71/A08P08
R900912725 LFA32KWA-7X/
R900912708 LFA32GWA-7X/
力士乐REXROTH内啮合齿轮泵
PGF
机座大小 1, 2, 3
规格 1.7 … 40
组件系列 2X, 3X
大工作压力 250 bar
大排量 40.5 cm?
特征
固定排量
低工作噪音
低脉动流量
由于具有密封间隙补偿，因此在低粘度情况下也可实现效率
使用寿命长，得益于滑动轴承和密封间隙补偿
适合较大的粘度和速度范围
吸油特性
所有机座大小和规格之间可以相互组合
可与内啮合齿轮泵 PGH、叶片泵 PV7 和轴向柱塞泵组合
可根据要求在连接盖中集成阀技术
工业应用中具备低中等性能和压力范围的驱动器，例如，机床
行走机械应用中具备较高工作压力的耐疲劳驱动器，例如，提升设备、风扇和扩张器
PGF 类型液压泵为具有恒定排量的泄漏间隙补偿内啮合齿轮泵。它们基本由壳体、轴承盖、端盖、内啮合齿轮、小齿轮轴、轴承、轴向垫片、止动销及分段填充部件组成，分段填充部件包括：分段、扇形支撑体及密封辊。
吸油和排油过程
根据流体动力学安装的小齿轮轴 按所示旋转方向传动内啮合齿轮。在旋转过程中，吸油范围内容积将增加约 180° 以上。欠压使液压油流入腔体中。镰状的分段填充部件 将吸油部分与压力腔隔开。在压力腔内，小齿轮轴 的轮齿再次啮合在内啮合齿轮 的轮齿之间。通过压力通道将液体排出。
轴向补偿力 FA 作用于压力腔内部且与轴向垫片 内的压力场一同生成。因此旋转部件与固定部件之间的液纵向间隙非常小且确保压力腔液密封。
径向补偿力 FR 作用在分段 和扇形支撑体.分段和扇形支撑体间的面积比和板件密封 位置在设计时应确保实现内啮合齿轮、分段填充元件 和小齿轮轴 之间近乎无泄漏间隙的密封。板件密封 下的弹簧元件可确保在小的压力下也能够提供足够的接触压力。
流体动力和流体静力安装
作用在小齿轮轴 上的力由流体动力润滑的径向滑动轴承 承受；作用在内啮合齿轮 上的力由流体静力轴承承受。
齿轮轮齿系统
齿轮轮齿系统为渐开线轮齿系统。当啮合长度较大时，充液流量和压力波动较小；脉动速度减小明显降低了工作噪音。
所用材料
壳体、轴承盖、端盖 和轴向垫片:铝合金内啮合齿轮、小齿轮轴 和止动销：钢制普通轴承:带钢背分段的铜锡 和扇形支撑体：黄铜合金板件密封 :塑料
德国力士乐REXROTH内啮合齿轮泵订货号和型号：
R900932132 PGF1-2X/1,7RA01VP1
R900086159 PGF1-2X/1,7RE01VU2
R900086159 PGF1-21/1,7RE01VU2
R900952850 PGF1-21/3,2LN12VM-A387
R901021469 PGF1-21/1,7LA01VP1-A340B
R900932136 PGF1-2X/4,1RA01VP1
R900932136 PGF1-21/4,1RA01VP1
R900932183 PGF1-21/1,7LA01VP1
R900086166 PGF1-21/2,2RL01VM
R900086163 PGF1-2X/4,1RE01VU2
R900932137 PGF1-2X/5,0RA01VP1
R900932135 PGF1-2X/3,2RA01VP1
R900952850 PGF1-2X/3,2LN12VM-A387
R900068313 PGF2-22/006RN01VM
R900932261 PGF2-2X/019RE01VE4
R900932269 PGF2-22/016RE20VU2
R900932271 PGF2-22/011RE01VE4
R900932267 PGF2-22/016RE01VE4
R900932266 PGF2-2X/008RE01VE4
R900571401 PGF2-2X/019RA20VP2
R900932274 PGF2-2X/013RE01VE4
R900931660 PGF2-2X/006RJ01VU2
R900932269 PGF2-2X/016RE20VU2
R900938281 PGF2-22/011RJ01VU2
R900930689 PGF2-22/013RJ01VU2
R900564037 PGF2-2X/008RA01VP2
R900032712 PGF2-2X/013RA20VP2
R901018829 PGF2-22/016RJ01VU2
R900779104 PGF2-2X/011RJ01VU2K
R900983936 PGF2-2X/011RE01VE4K
R900932111 PGF3-31/040RE07VE4
R900932112 PGF3-31/032RE07VE4
R987046566 PGF3-31/025RE07VE
R900932112 PGF3-3X/032RE07VE4
R900029617 PGF3-3X/025RJ07VU2
力士乐REXROTH外啮合齿轮泵PGF2-2X/011RE01VE4
R900932271 PGF2-22/011RE01VE4
内部驱动泵，标称尺寸11，压力250巴，适用于工业和移动应用，开路
适用于变速驱动器低噪音和低脉动水平由于间隙补偿而具有高效率适用于大压力下的200万次负载变化
定排量内啮合齿轮泵
适用于工业或移动开路应用
带FKM密封件
铝制外壳
产品特性
位移类型 恒定
标称尺寸[cm?] 11
压力[bar] 250
体积流量[l/min] 39.6
旋转方向 顺时针方向的
轴端 带键控弹簧的圆柱形直径为20 mm，ISO 3019-2
安装法兰 4孔安装法兰80B4SW，符合ISO 3019-2
压力流体 HL，HLP，HEES，HEPR
密封件 FKM
重量[kg] 3.96
力士乐REXROTH内齿轮泵 PGF3-3X/032RE07VE4
R900932112 PGF3-31/032RE07VE4
内齿轮泵，规格 32，压力 250 bar，适用于工业和移动应用，开路
适用于变速驱动器 低噪音和低脉动水平 通过间隙补偿实现高效率 适用于压力下的 200 万次负载变化
恒排量内齿轮泵
适用于具有开环控制的工业或移动应用
带 FKM 密封件
铝制外壳
位移类型 恒定
标称尺寸 [cm?] 32
压力 [bar] 250
体积流量 [l/min] 97.5
轴端 圆柱形 ? 25 带滑键，ISO 3019-2
通过驱动 有
旋转方向 右转
轴端 圆柱形 ? 25 mm 带滑键，ISO 3019-2
紧固件 4 孔安装法兰 100B4SW，符合 ISO 3019-2
液压油 HL,HLP,HEES,HEPR
密封 FKM
重量 [kg] 5.06
力士乐REXROTH内齿轮泵 PGH2-2X/006RE07VU2
R900951301 PGH2-22/006RE07VU2
内齿轮泵，公称尺寸 6，工业应用压力 350 bar，开路
适用于变速驱动。低噪音和脉动水平。通过间隙补偿提高效率。铸铁外壳，无负载变化限制。可与其他力士乐泵灵活组合。
铸铁外壳
恒排量内齿轮泵
用于开路工业应用
带 FKM 密封件
位移类型 恒定
标称尺寸 [cm?] 6
压力 [bar] 350
体积流量 [l/min] 19.5
轴端 圆柱形 ? 18 带滑键
通过驱动 有
旋转方向 左转
轴端 圆柱形 ? 18 mm 带滑键
紧固件 2 孔安装法兰 82-2，符合 ISO 3019-1
液压油 HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDR,HFDU
密封 FKM
重量 [kg] 6.19
博世力士乐（BOSCH-REXROTH）的内齿轮泵可在较宽的速度范围内以高效率提供所需的体积流量，从而为节能做出重要贡献。其低惯性矩可实现动态驱动。带内齿轮泵的变速驱动器是传统变量泵系统的低噪音替代品。
力士乐REXROTH内啮合齿轮泵 PGF2-2X/016RE20VU2
R900932269
内齿轮泵，规格 16，压力 250 bar，适用于工业和移动应用，开路
适用于变速驱动器 低噪音和低脉动水平 通过间隙补偿实现高效率 适用于压力下的 200 万次负载变化
铝制外壳
恒排量内齿轮泵
适用于具有开环控制的工业或移动应用
带 FKM 密封件
位移类型 恒定
标称尺寸 [cm?] 16
大压力 [bar] 250
大体积流量 [l/min] 57.6
轴端 圆柱形 ? 20 带滑键，ISO 3019-2
通过驱动 有
旋转方向 右转
紧固件 2 孔安装法兰 82-2，符合 ISO 3019-1
液压油 HL,HLP,HEES,HEPR
密封 FKM
重量 [kg] 4.84
力士乐REXROTH内啮合齿轮泵
PGH-2X
机座大小 2, 3
规格 5 … 16
组件系列 2X
大工作压力 350 bar
大排量 16 cm?
特征
固定排量
低工作噪音
低脉动流量
由于具有密封间隙补偿，因此在低速和低粘度情况下也可实现效率
适合较大的粘度和速度范围
所有机座大小和规格之间可以任意组合
可与内啮合齿轮泵、径向柱塞泵和外啮合齿轮泵组合使用
PGH 类型液压泵为具有恒定排量的间隙补偿内啮合齿轮泵。
它们基本由壳体、轴承盖、端盖、内啮合齿轮、小齿轮轴、轴承、轴向垫片、端盖、安装法兰、止动销及分段填充部件组成，分段填充部件包括：分段、扇形支撑体及密封辊。
吸油和排油过程
根据流体动力学安装的小齿轮轴 按所示旋转方向传动内啮合齿轮。
旋转过程中，吸油范围内容积会增加约 90°。欠压使液压油流入腔体中。
利用镰状的分段填充部件将吸油口和压力腔分开。在压力腔中，小齿轮轴 的轮齿再次啮合在内啮合齿轮 的轮齿间隙中。通过压力通道将液体排出。
轴向补偿力 FA 作用于压力腔内部且与轴向垫片 内的压力场一同生成。
因此旋转部件与固定部件之间的液纵向间隙非常小且确保压力腔液密封。
径向补偿力 FR 作用在分段 和扇形支撑体上。
依靠工作压力将两个分段填充部件 和压在小齿轮轴 和内啮合齿轮 的缸头直径。
分段和扇形支撑体间的面积比和密封辊 位置在设计时应确保实现内啮合齿轮、分段填充部件和小齿轮轴 之间近乎无漏泄间隙的密封。
密封辊 下的弹簧部件可确保在小的压力下也能够提供足够的接触压力。
流体动力和流体静力安装
作用在小齿轮轴 上的力由流体动力润滑的径向滑动轴承 承受；作用在内啮合齿轮 上的力有流体静力轴承承受。
齿轮轮齿系统
装齿为渐开线轮齿系统。当啮合长度较大时，充液流量和压力波动较小；脉动速度减小明显降低了工作噪音。
PGH 型号液压泵为具有恒定排量的间隙补偿内啮合齿轮泵。根据流体动力学安装的小齿轮轴将驱动内啮合齿轮。通过在吸油范围内打开的小齿轮轴和内啮合齿轮齿侧间隙吸入液压油并将其送入压力范围。吸油区域和压力范围由径向补偿元件以及内啮合齿轮和小齿轮轴之间的齿轮啮合分开。
德国力士乐REXROTH内啮合齿轮泵订货号和型号：
R900951301 PGH2-22/006RE07VU2
R900961549 PGH2-22/006RR07VU2
R900951302 PGH2-22/008RE07VU2
力士乐REXROTH内齿轮泵 PGH2-2X/006RR07VU2
R900961549 PGH2-22/006RR07VU2
内齿轮泵，公称尺寸 6，工业应用压力 350 bar，开路
适用于变速驱动。低噪音和脉动水平。通过间隙补偿提高效率。铸铁外壳，无负载变化限制。可与其他力士乐泵灵活组合。
铸铁外壳
恒排量内齿轮泵
用于开路工业应用
带 FKM 密封件
位移类型 恒定
标称尺寸 [cm?] 6
压力 [bar] 350
体积流量 [l/min] 19.5
轴端 有齿 16-4，9T 16/32 DP，ISO 3019-1
通过驱动 有
旋转方向 右转
轴端 有齿 16-4，9T 16/32 DP，ISO 3019-1
紧固件 2 孔安装法兰 82-2，符合 ISO 3019-1
液压油 HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDR,HFDU
密封 FKM
重量 [kg] 6.18
力士乐REXROTH内啮合齿轮泵，固定排量
PGH-3X
机座大小 4, 5
规格 20 … 250
组件系列 3X
大工作压力 350 bar
大排量 250.5 cm?
特征
固定排量
低工作噪音
低脉动流量
由于具有密封间隙补偿，因此在低速和低粘度情况下也可实现效率
适合较大的粘度和速度范围
所有机座大小和规格之间可以相互组合
可与轴向柱塞泵、内啮合齿轮泵和叶片泵组合
适合使用 HFC 油液运行（密封件设计“W”）
用途：
适用于具有较大负载循环数的大功率、高压的耐疲劳驱动器，例如，塑料加工机、自动化压力机、铸造机和其他使用蓄能器充液操作的应用
PGH.-3X 类型液压泵为具有恒定排量的间隙补偿内啮合齿轮泵。
其基本构成是：安装法兰、壳体、通轴传动罩盖、小齿轮轴、内啮合齿轮、滑动轴承、轴向垫片 和止动销，以及由扇形体、扇形支撑体和密封辊组成的径向补偿。
吸油和排油过程
根据流体动力学安装的小齿轮轴 按所示旋转方向驱动内啮合齿轮。
通过在吸油范围内打开的齿隙吸入液压油。液压油通过小齿轮和内啮合齿轮之间的齿隙从吸油范围输送到压力范围。
由此，液压油从闭合的齿隙排出并输送到压力油口。
吸油区域和压力范围由径向补偿元件以及内啮合齿轮和小齿轮轴之间的齿轮啮合分隔开。
轴向补偿
压力范围中的排放区域由轴向垫片 进行轴向密封。
在轴向垫片背对排放区域的一侧应用了压力场。这些压力场使轴向垫片与排放区域达到平衡，从而以较低的机械损失实现理想的密封效果。
径向补偿
径向补偿元件包括扇形体、扇形支撑体和密封辊。
扇形体和扇形支撑体排列在压力场中，以使产生的压力基本上可被止动销承受。
一个小的压力组件将扇形体和扇形支撑体压到小齿轮轴和内啮合齿轮的齿尖，这样即可通过自动调整间隙将压力范围密封到吸油范围。
这是在整个工作时间内持续保持高容积效率的先决条件。
扇形体和扇形支撑体的间隙调整可通过中间的密封辊来进行。
流体动力和流体静力安装
小齿轮轴 由流体动力润滑的径向滑动轴承承受。
内啮合齿轮 以通过流体静力安装在壳体中。
齿轮轮齿系统
渐开线齿边的齿轮齿系统具有用于较低流量和压力脉动的长啮合长度，因此可确保低噪音运行。
德国力士乐REXROTH内啮合齿轮泵订货号和型号：
R901147100 PGH4-30/020RE11VU2
R901147104 PGH4-30/050RE11VU2
R901147103 PGH4-31/040RE11VU2
R901147115 PGH5-30/063RE11VU2
R901147116 PGH5-30/080RE11VU2
力士乐REXROTH内齿轮泵 PGH5-3X/080RE11VU2
R901147116 PGH5-30/080RE11VU2
内齿轮泵，公称尺寸 80，工业应用压力 350 bar，开路
针对变速驱动进行了优化。低噪音污染和低脉动水平。高效率。无负载变化限制
铸铁外壳
恒排量内齿轮泵
用于开路工业应用
带 FKM 密封件
位移类型 恒定
标称尺寸 [cm?] 80
压力 [bar] 350
体积流量 [l/min] 240
轴端 圆柱形 ? 40 带滑键，ISO 3019-2
通过驱动 有
旋转方向 右转
轴端 圆柱形 ? 40 mm 带滑键，ISO 3019-2
紧固件 2 孔安装法兰 152-2，符合 ISO 3019-1
液压油 HLP,HEES,HFDU
密封 FKM轴封和FKM密封件
重量 [kg] 43.82
REXROTH比例减压阀0811402055
