品牌:力士乐REXROTH
品牌:力士乐REXROTH
订货号:0811402082
型号:DREBE6X-11/75MG24K31A1M
起订:1个
供应:100个
发货:3天内

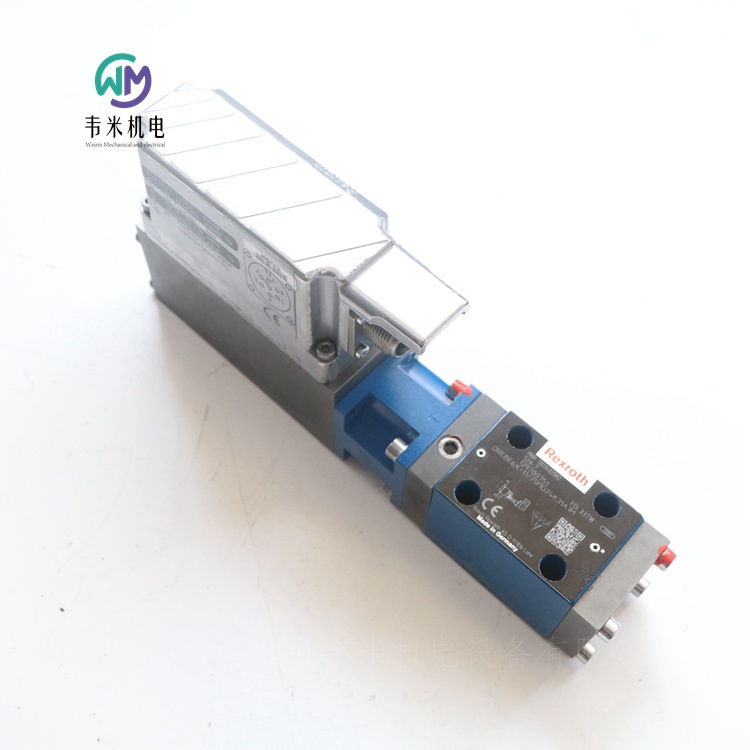

德国力士乐比例溢流阀0811402082，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！
力士乐REXROTH先导式比例减压阀，内置有电子控制单元(OBE)和位置反馈器
型号DREBE6X
通径(NG)6
设备系列1X
工作压力P315 bar,T 250 bar
体积流量40 l/min
特征
-具有位置反馈功能和内置式电子控制单元的先导阀，用于降低负载上的系统压力(控制油仅在内部)
-三通型式(P-A/A一T)，Pmin一PT
-可通过衔铁相对于压缩弹簧的位置进行调节
-位置可调，小滞后量<1%，执行时间短，参见技术参数
-即使当电子控制单元损坏时，也能程度地实现过压保护(线圈电流Ⅰ>Imax)
-用于阀板安装，安装孔符合ISO 4401-03-02-O-O5，安装板根据产品目录RC45053(单独订购)
-线缆插座根据DIN 43563-AM6，参见产品目录RD o80o8(单独订购)
-适用于内置式电子控制单元
CE，EMV规范EN 61000-6-2:2002-08和EN 61000-6-3:2002-08均能满足
U=24 Vnom
电气连接6P+PE
控制信号
标准型0...+10 V(A1)
变型4...20 mA (F1)
出厂时已校准阀特性曲线
概述
DREBE6X型比例减压阀为先导型式，主级为三通构造。通过Р将流量经过调节的控制油供应给先导阀(DBV-先导级)。
通过带有内置式电子控制单元的位置可调式比例电磁铁进行控制。使用这些阀可以根据设定值连续调节、降低A(负载)中的压力。
基本原理
通过电子控制单元确定某个设定值，对A中的系统压力进行调节。电子控制单元根据设定值，以克服弹簧力的方式控制电磁铁的位置。比例电磁铁根据弹簧特性曲线进行准确定位。通过流量调节阀,从Р将流量小于0.6 l/min的液压油供应给先导级。
将先导压力与A中的负载压力(外加弹簧力)进行比较和调节。弹簧使得T中的PAmin=P。
提供程度的过压保护
如果电子控制单元中出现故障，并且因此失控而超过了线圈电流(1ax），则主要由弹簧力来实现过压保护。
常规参数
结构型式
先导级 座阀
主级 滑阀
控制 具有位置调节功能的比例电磁阀，OBE
安装方式 板式连接，NG6安装孔 (ISO 4401-03-02-0-05)
安装位置 任意
环境温度范围 -20...+50℃
重量 3.3kg
抗振强度，试验条件 25g，三维随机振动试验(24小时)
液压参数(使用HLP46的测定值，⑧油=40°C士5°C)
液压油 符合DIN 51524...535标准的液压油，可根据需要使用其它介质
粘度范围
推荐值 20...100mm?/s
允许值 10...800mm?/s
液压油温度范围 -20...+70℃
液压油的允许污染程度清洁度等级根据ISO 4406 (c) 等级18/16/13 1
A中的调节压力(当Qmin= 1 Vmin 75 175 310bar
A中的小压力 0(相对)或者T中的压力bar
Р中的小入口压力bar pp=PA+=
工作压力接口P:315bar
压力接口T:250bar(B封闭)
控制油流量 0,6l/min大约(可调)
流量 40l/min
静态/动态参数滞后量 ≤1%调节压力
加工公差 ≤士5%调节压力
执行时间
100信号变化 50ms
10%信号变化 20ms
温度波动 <1%当AT= 40℃
电气参数，集成于阀中的电子控制单元
相对通电持续率 100 ED
防护等级 lP65，根据DIN 40050和IEC14434/5
连接 线缆插座6P+PE,DIN 43563
电源电压 24 V一nom
端子A: 21 V=/40 V=
端子B:0V 波度2V=
功耗 电磁铁45 mm =40 VA
外部保险丝 2,5 AF
输入端，“标准"型A1 差分放大器，R =100 kS
端子D : Ue 0...+10 v
端子E∶ 0V
输入端，类型“mA信号”F1 负载,Rh=200Q
端子D:ID-E 4...20 mA
端子E:lD-E 电流回路Id-e反馈
对应于0V的差分输入电压 D→B E→B 18V
测试信号，类型“标准”A1 LVDT
端子F:UTest 0...+10 V
端子C: 基准电压0V
输入端，类型“mA信号”F1 外部负载200...50o上的LVDT信号4...20 mA
端子F∶IF-c 4...20 mA输出
端子C∶lF-c 电流回路lf-c反馈
推荐使用的电缆 参见插头针脚配置小于20 m 7 x0,75 mm?小于40 m 7 x 1 mm?
德国力士乐REXROTH比例减压阀订货号和型号：
0811402082 DREBE6X-11/75MG24K31A1M
力士乐REXROTH逻辑阀 LC16A20E7X/
插装阀R900910269 LC16A20E7X/
公称尺寸 16，双向（A → B，B → A），液压操作，活塞型 AE
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
座阀
先导阀
开启压力 2 bar
面积比 50%
高性能范围内的工业液压阀
根据液压符号可靠切换油流方向
无遮盖
环形区域 B=50%
压力 [bar] 420
活塞符号 A20E
连接类型 插装阀
标称尺寸 16
驱动类型 带液压操作
连接数 2
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 0.199101
力士乐REXROTH二通方向控制功能插装阀
LC（高压）
高压系列
规格 16 … 100
组件系列 6X, 7X
大工作压力 450 bar
大流量 13000 l/min
规格 16 … 100
组件系列 6X, 7X
用于方向控制功能的插装阀
二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖同时充当从功率单元控制侧到先导控制阀的连接件。通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节一个执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。
二通插装阀的一般构成为控制盖 和安装套件。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环（高只能用于 NG32 型号）、阀架、可选带衰减阻尼或不带衰减阻尼，以及闭合弹簧。
二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域。
力士乐REXROTH二通插装阀，压力控制功能
LC..DB（标准）
规格 16 … 100
组件系列 6X, 7X
大流量 7000 l/min
规格 16 … 100
组件系列 6X, 7X
用于压力功能的二通插装阀为先导式座阀或滑阀。设计为插装阀的功率单元安装在按照 DIN ISO 7368 进行标准化的接收孔内，且使用控制盖闭合。
用于手动或电动比例压力调节的先导控制阀作为先导阀集成到控制盖内或安装在控制盖上，其安装尺寸符合 DIN 24 340。
通过将插装阀与控制盖组合，可以实现不同的压力功能。
压力溢流功能
用于压力溢流功能的插装阀（型号 LC .DB...）被设计为无面积差的座阀（在油口 B 处无有效面积）。油口 A 处的有效压力经先导油供油节流孔导入到元件的弹簧侧。在先导控制阀上设定的压力下，阀芯由弹簧力进行压力补偿和闭合。
当达到调定压力时，阀芯开启，且油口 A 处的压力将根据压力-流体特性而受到限制。
减压功能
静止位置闭合
对于具有开启特性的减压功能，将应用一个压力限制插装阀（型号LC..DB40D...）和一个带有减压先导控制阀的控制盖（型号 LFA..DR...）。先导油经供油节流孔和打开的先导控制阀从油口 A 导入到 B 侧。
主阀芯打开，并释放从油口 A 到油口 B 的流量。
当达到调定压力时，阀芯闭合并且油口 B 处的压力将根据压力-流体特性降低。次级受控侧的潜在压力增加经先导控制阀第三路排放至油箱。方向阀的设置将启动执行附加阻塞功能（型号 LFA..DRW...）。
压力顺序功能
此功能启动次级系统基于压力的连接。
所需的切换压力通过集成在控制盖内的先导控制阀进行设置。
先导油供油可通过外部（先导油油口 X）或内部（经先导油油口 X 或 Z2 从油口 A）实现。
先导控制弹簧腔通过卸压经油口 Y 或 Z1 导入到油箱。
油路示例
示例 1： （用于低压系统基于压力卸载的油路）
系统通过高压泵和低压泵供给。系统压力 pS 经先导油油口在外部从高压侧作用在先导控制阀上，其在达到调定压力值后设置卸压油路的低压侧。单向阀 RV（不包括在交付范围内）保护高压系统与现有卸压低压系统的连接。
当达到先导控制弹簧上设定的压力时，将切换先导控制阀，并卸载油箱主阀的弹簧腔。主阀芯打开，并释放 A 至 B 的连接。
在型号 LFA..DZW... 中，可通过电动先导控制阀（不包括在 LFA..DZ... 型控制盖的交付范围内）选择除液压油路之外的所需切换位置。
示例 2： （用于次级系统基于压力的连接的油路）
通过此油路，当系统 1 中的压力未达到值之前，不会连接系统 2。先导油排放从主阀油口 A 内部实现。
德国力士乐REXROTH二通插装阀订货号和型号：
R900911572 LC25DB00E7X/
R900912552 LC25DB20D7X/
R900912549 LC25DB20E7X/
R900912550 LC25DB40E7X/
R900919234 LC25DB40E7X/-004
R900940130 LC32DB20D7X/V
R900912556 LC32DB20D7X/
R983034428 LC32DB20D7XIN010
R900912543 LC32DB20E7X/
R900919236 LC32DB40E74/-004
R900963324 LC32DB80E74/-004
R900938013 LC40DB40A7X/
R900957493 LC40DB80D72/
R900938039 LC50DB20E7X/
R900938041 LC50DB40E7X/
R900767654 LC80DB80E63/
R901206439 LFA32DR2-7X/075
力士乐REXROTH逻辑阀 LC50DB40E7X/
插装阀R900938041 LC50DB40E7X/
公称尺寸 50，A → B，液压操作
高性能范围内的工业液压阀。在设定值下可靠泄压。
座阀
先导式
开启压力 4 bar
无阻尼功能
连接图 ISO 7368-11-10-1-16
压力 [bar] 420
体积流量 [l/min] 2000
活塞符号 A → B
连接类型 插装阀
额定流量 [l/min] 1600
标称尺寸 50
驱动类型 带液压操作
连接数 2
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 3.26
力士乐REXROTH逻辑阀 LC50DB20E7X/
插装阀R900938039 LC50DB20E7X/
公称尺寸 50，A → B，液压操作
高性能范围内的工业液压阀。在设定值下可靠泄压。
座阀
先导式
开启压力 2 bar
无阻尼功能
连接图 ISO 7368-11-10-1-16
压力 [bar] 420
体积流量 [l/min] 2000
活塞符号 A → B
连接类型 插装阀
额定流量 [l/min] 1600
标称尺寸 50
驱动类型 带液压操作
连接数 2
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 3.22
力士乐REXROTH逻辑阀 LC32DB20E7X/
R900912543 LC32DB20E7X/
公称尺寸 32，A → B，液压操作
高性能范围内的工业液压阀。在设定值下可靠泄压。
座阀
先导式
压力 [bar] 420
活塞符号 A → B
连接类型 插装阀
标称尺寸 32
驱动类型 带液压操作
连接数 2
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 0.944701
力士乐REXROTH逻辑阀 LC25DB40E7X/-004
R900919234 LC25DB40E7X/-004
公称尺寸 25，A → B，液压操作
高性能范围内的工业液压阀。在设定值下可靠泄压。
座阀
先导式
压力 [bar] 420
活塞符号 A → B
连接类型 插装阀
标称尺寸 25
驱动类型 带液压操作
连接数 2
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 0.5131
力士乐REXROTH逻辑阀 LC25DB40E7X/
R900912550 LC25DB40E7X/
公称尺寸 25，A → B，液压操作
高性能范围内的工业液压阀。在设定值下可靠泄压。
座阀
先导式
开启压力 4 bar
无阻尼功能
压力 [bar] 420
活塞符号 A → B
连接类型 插装阀
额定流量 [l/min] 450
标称尺寸 25
驱动类型 带液压操作
连接数 2
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 0.137
力士乐REXROTH逻辑阀 LC25DB00E7X/
插装阀R900911572 LC25DB00E7X/
公称尺寸 25，A → B，液压操作
高性能范围内的工业液压阀。在设定值下可靠泄压。
座阀
先导式
压力 [bar] 420
活塞符号 A → B
连接类型 插装阀
标称尺寸 25
驱动类型 带液压操作
连接数 2
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 0.44
德国力士乐比例溢流阀0811402082
