订货型号:RPC-3T3/43
产品名称:流量控制阀
起订:1个
供应:100个
发货:3天内

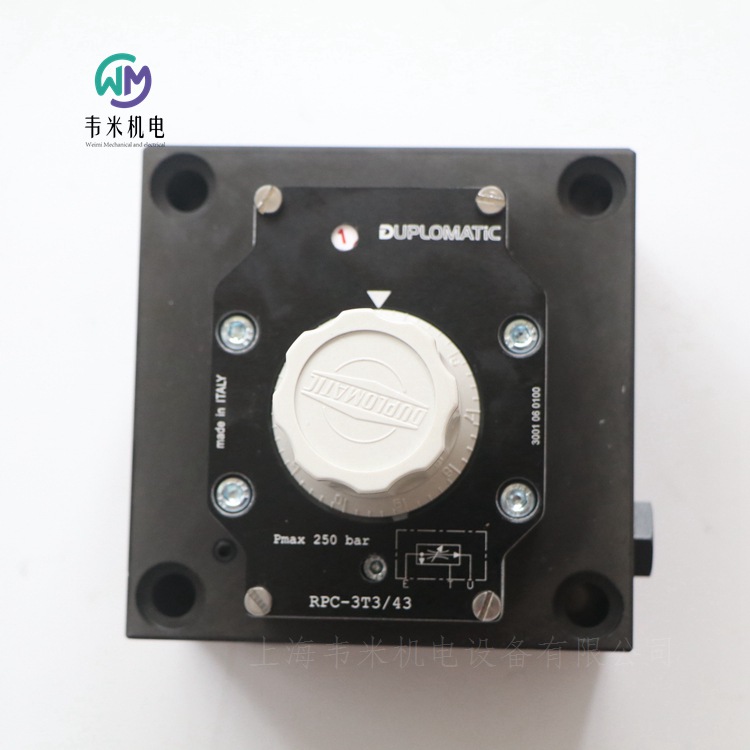

迪普马流量控制阀RPC-3T3/43，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！
意大利迪普马DUPLOMATIC流量控制阀RPC1
带压力及温度补偿
板式安装ISO 6263-03
高工作压力 250 bar
RPC1型阀是一种带压力和温度补偿的流量控制阀。
通过旋转带有刻度的调节旋钮，来改变节流口的开口大小从而调节流量。调节旋钮可用螺钉锁紧在任意位置。调节旋钮的调节圈数为三圈，根据需要也可以是一圈，其型号为RPC1*/M。
从0.5 l/min到30 l/min，可提供7种不同的流量调节范围。
技术参数 （在温度 50°C，油液粘度 36 cSt条件下测得）
大工作压力 250bar
小压差（A-B） 10bar
单向阀开启压力 0,5bar
小控制流量 0,5-1-4-10-16-22-30l/min
小控制流量（对于流量0.5,1和4l/min）0,025l/min
自由流动方向大流量 40l/min
环境温度范围 -20 / +50℃
油液温度范围 -20 / +80°C
油液粘度范围 10 ÷ 400cSt
油液允许的污染等级 根据 ISO 4406:1999等级 20/18/15
油液允许的高污染等级（流量 < 0,5 l/min）根据 ISO 4406:1999 等级 18/16/13
推荐油液粘度 25cSt
重量 1.3kg
旋钮调节圈数
RPC1 3圈
RPC1-*/M 1圈
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液，使用FPM密封（代号V）。
压力补偿
该阀串接了2个节流口，一个节流口的开口度可通过旋钮调节；二个节流口的先导控制分别来自于一个节流口的上游和下游压力，从而始终保持可调节流口前后的压差恒定。在这种情况下，当阀的进出口压差为 大值时，阀的流量值保持恒定，且误差在 大控制流量的 ± 2%范围内。
温度补偿
该阀温度补偿的获得是基于油液通过薄壁节流口，其流量变化不受油液粘度变化影响的原理。在控制流量小于0.5L/min且温差在50 °C时，实际流量值比设定流量值增加约13%。在大流量情况时，在上述相同温差下，实际流量比 大控制流量增加约4%。
反向自由流动
RPC1型阀可根据需要，订购带集成单向阀形式，允许油液沿B→A反向流动，此时阀的型号为RPC1-*/CT。
RPC1-*/CTX
该阀通常用作进口控制，安装在方向阀后。先导连接口P口将补偿器保持在闭合位置，从而避免当油液刚进入阀时的初始速度突变。
意大利迪普马DUPLOMATIC流量控制阀订货型号：
RPC1-0,5/CT/41
RPC1-16/CT/41
RPC1-16/CT/42
RPC1-4/CT/41
RPC1-1/CT/41
RPC1-10/CT/41
RPC1-30/CT/41
RPC1-22/CT/41
RPC1-22/T3/M/41
RPC1-4/T3/M/41
RPC1-16/CT/43
RPC1-4/CT/43
迪普马DUPLOMATIC内啮合齿轮泵IGP
-IGP内啮合齿轮泵分为五种规格，每种规格包含一系列不同的排量。
-由于和工作压力成比例的径向和轴向补偿，以及低工作噪音，IGP泵性能。
-优化的载荷分配以及特殊的耐磨轴承，使得泵能够在高压下持续工作，且延长了泵的工作寿命。
-IGP泵也可以多联泵形式供应，通过组合实现多种流量。
技术参数
IGP泵规格： 3；4；5；6；7
排量范围：3,6-10,2cm3/rev；13,3-32,6cm3/rev,7；33,1 - 64,9cm3/rev；64,1 - 126,2cm3/rev；125,8 - 251,7cm3/rev；
流量范围 (1500 rpm时)：5,4 - 15,3l/min；19,9 - 48,9l/min；49,6 - 97,3l/min；96,1 - 189,3l/min；188,7 - 377,5l/min；
旋转方向：顺时针或者逆时针(从轴端观察)
液压连接：法兰接头SAE J518 c
安装形式：法兰 SAE J744 c
重量（单泵）：4-4.8kg；8.6-11kg；15.5-18.7kg；29.2-35kg；46.5-59kg；
环境温度范围：-10/+60℃
油液温度范围：-10/+80℃
推荐油液粘度：25-100cSt
液压油类型
使用带防沫剂和抗氧化剂的矿物基液压油。
液压油粘度：
液压油工作粘度必须在以下范围内：
小粘度 10 cSt 油液高工作温度80 °C下
佳粘度 25 - 100 cSt 油液处于油箱中的工作温度下
大粘度 2000 cSt 于泵启动阶段
选择油液时，必须确保在工作温度下，液压油实际粘度在上述范围内。
意大利迪普马DUPLOMATIC内啮合齿轮泵订货型号：
IGP3-006-R05/11N
迪普马DUPLOMATIC轴向柱塞变量泵VPPM
斜盘式轴向柱塞变量泵VPPM，适用于开式回路。
-该泵可提供四种不同的规格，大排量分别为29,46,73以及87cm3/rev。
-泵的流量和转速及斜盘摆角成正比，而且斜盘摆角可以无级调节。大摆角和小摆角可通过相应的调节螺钉进行机械限制。
-该系列泵适用于中高压工作压力(连续工作压力至280 bar，峰值压力至350 bar)。由于一些特殊设计，该系列泵的驱动轴可以承受较高的轴向和径向负载。
-该泵通常提供ISO 3019/2安装法兰，多联泵的中间级泵和尾泵除外。多联泵仅提供SAE J744 2孔法兰和SAE J744花键轴。
-根据应用需求，该系列泵可提供7种不同的控制机构。
技术参数
泵规格 029 046 073 087
大排量 cm3/rev 29 46 73 087
大工作压力 (相对压力)：
- 连续工作：280bar、250bar
- 间歇工作：315bar、280bar
- 峰值压力: 350bar、315bar
大排量时的大转速 3000rpm 2600rpm 2200rpm 1850rpm
旋转方向 顺时针或者逆时针(从轴端观察)
液压连接 SAE 法兰接头
安装形式 (单泵) ISO 3019/2 法兰
质量 (单泵) 18kg 24kg 33kg 33kg
环境温度范围 -15 / +70°C
油液温度范围 -25 / +80°C
推荐油液粘度 15 ÷ 35cSt
订货型号示例
a) 单泵，排量29 cm3/rev，带压力控制- ISO 安装法兰和驱动轴 (标准)
VPPM-029PC-R55S/10N000
b) 单泵，排量46 cm3/rev，带远程压力控制 - SAE 安装法兰和SAE花键驱动轴
VPPM-046PCR-R01S/10N000
c) 单泵，排量73 cm3/rev，带压力控制装置 - ISO 安装法兰和驱动轴(标准)
VPPM-073PCX-R55S/10N000
d) 单泵，排量46 cm3/rev，带集成式比例压力和比例流量控制 - 压力控制范围至280 bar
VPPM-046PQCE5-R55S/11N000
e) 单泵，排量46 cm3/rev，带功率控制，设定为1460 rpm时18,5 kW (扭矩 = 122 Nm)
VPPM-046PQNC-R55S/10N000/M122
f) 单泵，排量73 cm3/rev，带功率控制，集成比例压力和比例流量控制 - 功率控制设定为98 Nm - 压力控制范围至280 bar
VPPM-073PQNCE5-R55S/11N000/M098
g) 一级泵，排量73 cm3/rev，带压力控制， 可连接泵VPPM-029
VPPM-073PC-R55S/10N62S
h) 双联泵： - 一级泵，排量46 cm3/rev，带压力和流量控制
- 二级泵，排量29 cm3/rec，带压力控制
VPPM-046PQC-R55S/10N62S + VPPM-029PC-R01S/N000
i) 三联泵： - 一级泵，排量73 cm3/rev，带流量和压力控制
- 二级泵，排量46 cm3/rev，带压力控制
- 三级泵，排量14 cm3/rev，齿轮泵，规格2
VPPM-073PQC-R55S/10N63S + VPPM-046PC-R01S/10N12S + GP2-0140R01F/20N
意大利迪普马DUPLOMATIC柱塞泵订货型号：
VPPM-029PQC-R55S/10N000
VPPM-073PC-R55S/10N000
迪普马DUPLOMATIC先导式比例减压阀MZE系列
叠加式
ISO 4401-03 (CETOP 03)
工作压力 320 bar
— 3通先导式比例减压阀MZE，叠加式设计，安装面尺寸符合ISO 4401 (CETOP RP121H)标准。
— 该阀可用于减小二次回路压力，当通过阀的流量发生变化时，仍可保证控制压力的稳定性。
— 压力调节与电磁铁电流输入成比例。
— 该阀可通过电流控制供给单元直接控制，或者和外部电气控制卡一起进行组合控制，从而充分发挥阀的性能。
— 该阀可提供三种减压控制范围，高可以至230 bar。
— 该阀仅可提供阀内T管路的内部泄油。
技术参数
工作压力：
- P-A-B口 320bar
- T口 2bar
P管路流量 30l/min
旁路流量 50l/min
泄油量 0,4l/min
滞环 (PWM 200 Hz) % p nom < 3%
重复精度 % p nom < ±1,5%
环境温度范围 -20 / +50°C
油液温度范围 -20 / +80°C
油液粘度范围 10 - 400cSt
油液允许的高污染度 根据ISO 4406:1999等级 18/16/13
推荐油液粘度 25cSt
质量 1.8kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。
对于HFDR 油液（酯），使用FPM 密封（代号V）。若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。
当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。
请注意保持液压油稳定的物理和化学性能。
电气特性
比例电磁铁
比例电磁铁由两部分组成：铁芯和线圈。
铁芯包含衔铁，以螺纹形式安装在阀体上，此设计可将摩擦维持至小值，从而减小滞环。
线圈通过锁紧螺母安装在铁芯上，并且根据安装空间，可作360°旋转。
阶跃响应 (采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得)
阶跃响应是指阀跟随输入参考信号的阶跃变化，达到90%设定值所需的时间。
表中所列的典型阶跃响应时间，是在输入流量为Q = 25 l/min的条件下测得。
安装
我们建议将MZE阀水平安装，或者电磁铁朝下竖直安装。如果阀垂直安装且电磁铁朝上，相较于图表2中所示的值，必须考虑小控制压力发生变化的可能性。
请确保液压回路中没有空气。在一些特殊应用中，必须通过使用电
磁铁铁芯中适当的排气螺栓，排出铁芯中夹带的空气。确保电磁铁铁芯总是被油液浸没(见第7节)。在操作的后，确保正确拧紧排气螺栓。
将阀的T口与油箱直接连接。控制压力值必须加上T口检测到的任何背压值。在正常操作条件下，T口允许的大背压是2 bar。
阀可通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的值。如果平面度或者粗糙度达不到要求的小值，则阀和安装面之间很容易发生油液泄露。
意大利迪普马DUPLOMATIC先导式比例减压阀
MZE5/58-24
迪普马DUPLOMATIC直动式溢流阀
MCD
直动式溢流阀
序列号 51
叠加式
ISO 4401-03 (CETOP 03)
工作压力 350 bar
MCD叠加式阀是一种直动式溢流阀，其安装面尺寸符合ISO4401（CETOP RP 121H）标准。
该阀可通过螺钉或者螺栓与其它安装面尺寸符合ISO 4401-03（CETOP 03）标准的阀组合成叠加阀组，无需油管连接。
该阀根据型号的不同可对单路压力进行单个调整，也可对两路压力同时进行调整，可提供4种不同的压力调整范围。
该阀通常用作液压回路压力限制元件或者用作液压执行元件在运动过程中产生峰值压力的限制元件。
通常供货时带沉头内六角调整螺钉，锁紧螺母以及大调整限位装置。
结构
“SP”：控制管路P的压力，T口泄油
“SAT”：控制管路A的压力，T口泄油
“SBT”：控制管路B的压力，T口泄油
“DT”：控制管路A和B的压力，T口泄油
“D”：控制管路A和B的压力，互为泄油口
“SB”：控制管路B的压力，A口泄油
技术参数 （在油温50°C，油液粘度 36 cSt条件下测得）
工作压力 350bar
控制管路大流量 50l/min
自由管路大流量 75l/min
环境温度范围 -20 / +50°C
油液温度范围 -20 / +80°C
油液粘度范围 10 ÷ 400cSt
油液允许的污染等级 根据 ISO 4406:1999等级 20/18/15
推荐油液粘度 25cSt
重量： MCD-SP / MCD-SAT / MCD-SBT / MCD-SB 1.4kg
MCD-DT / MCD-D 2kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液（酯），使用FPM密封（代号V）。
意大利迪普马DUPLOMATIC直动式溢流阀订货型号：
MCD5-SP/51N
MCD6-SP/51N
意大利迪普马DUPLOMATIC液压缸
HC2
液压缸
HCK2
液压缸
ATEX 94/9/CE
序列号 20
该双作用液压缸的结构符合ISO 6020-2和DIN 24554标
准。
紧凑型的方头拉杆连接设计，外加高质量的材质以及密封，使得该系列油缸高度可靠，所以强烈推荐使用在各种形式的工业应用中。
该油缸可以提供14种不同的安装方式，以及一系列附件以满足各种应用需求。
防尘圈、、活塞杆密封、活塞密封、导向环、 前端缓冲调节螺钉、后端缓冲调节螺钉、前端缓冲、后端缓冲、缓冲环。
目前可以提供为ATEX 94/9/CE指令定制的型号，可安装在具有潜在易燃易爆气体的环境中。标准型号符合ATEX II 2GD等级，而带接近传感器的油缸为ATEX II 3GD等级。
技术参数
公称压力 (连续工作) 160bar
工作压力 210bar
峰值压力 250bar
速度 (标准) 0,5m/s
行程 (标准) 5000mm
环境温度范围 (标准) -20 / +80°C
油液粘度范围 10 ÷ 400cSt
油液允许的污染等级 根据ISO 4406:1999 等级20/18/15
推荐油液粘度 25cSt
与公称压力相关的安全系数 ≥ 4
性能
1.1缸径和活塞杆
可提供直径从? 25到? 200 mm的缸径，从而可以根据需要的作用力，提供一系列的选择。
对于每一种缸径，可以提供三种相应的活塞杆直径（直径为? 25 mm的缸径除外，中间尺寸的活塞杆不适用于此缸径）：
标准活塞杆，两腔面积比为1:1.25
中间尺寸活塞杆，两腔面积比为1:1.45
大尺寸活塞杆，两腔面积比为1:2
1.2缓冲
根据需求，可以在油缸的前端和/或者后端安装渐进式和可调缓冲装置，而不影响油缸的外形尺寸。
在油液粘度发生变化的情况下，缓冲装置的特殊设计可以确保油缸达到重复精度。
建议使用缓冲装置，因为它可以消除油缸在高速运动过程中突然停止造成的影响，从而减少传递到安装机构的压力冲击和影响。
对于所有可供应的缸径，缓冲装置均可以通过针阀进行调节。
位于前端缓冲装置锥形结构和后端缓冲环内的旁通阀可以确保活塞快速启动。
1.3油口
供货时，标准油缸配置BSP螺纹油口以及符合ISO 1179标准的密封面。
为了使油缸正常工作，油液流速不得超过5 m/s。
1.4 油口位置
根据安装形式，油口、缓冲装置调节螺钉、排气装置和行程终端接近传感器的标准位置。和标准形式不同的油口位置，可以按照需求提供。其他选项的位置可进行相应的旋转。
1.5行程
标准油缸的行程可至6000 mm。更长的油缸行程可根据需求提供。
行程公差：
0+1 mm 适用于行程至1000 mm
0+4 mm 适用于行程至6000 mm
1.6 支承环
如果油缸的行程超过1000 mm，我们推荐使用支承环，插入支承环后，可以减小活塞杆缓冲环负载，并防止活塞粘滞。
支承环由调制钢制造而成，表面为聚四氟乙烯涂层。每一个支撑环的长度是50 mm。
行程长度为1001至1500 mm，我们推荐插入1个支承环，并且行程每增加500 mm，增加一个支承环。请注意根据插入支承环的数量（每个支承环是50 mm），油缸的整体长度将会相应增加。
1.7 排气装置
根据需求，油缸的端部可以配置排气装置，用于排除空气。当油缸不是全行程工作时，或者油口位置朝下时，必须有排气装置。
1.8表面处理
标准油缸喷漆为迪普马不透明黑色，涂层厚度40? 。活塞杆镀铬。
2- ATEX 94/9/CE标准定制型号
目前可提供根据ATEX 94/9/CE标准定制的油缸型号，可安装在潜在易燃易爆气体环境中。标准型号符合ATEX II 2GD等级，而带接近传感器的油缸为ATEX II 3GD等级。
供货时通常包括：
遵从ATEX指令的声明
用户操作和维护手册，包括在潜在易燃易爆环境下正确使用油缸的所有相关信息。
型号检验编号：CEC 10 ATEX 138
2.1订货型号
订购ATEX指令定制型号时，只需要在订货型号的首部分中插入字母K即可。型号描述变为HCK2-*。
订购不带行程终端接近传感器的油缸时；
例如：HCK2C-200/90-500-K3-S-11/20
订购配置行程终端接近传感器的油缸时；
所示。
例如：HCK2F-FP22-80/56-200-K3-S-11/20
配置行程终端接近传感器的ATEX指令定制油缸，同时，在该节中关于相同限制的描述也有效。
2.2分级
不带接近传感器的油缸，ATEX标记如下：
II 2GD ck IIC T4 (-20°C Ta +80°C)
EX: 符合ATEX 94/9/CE指令的防爆特定标记和相关的技术规格要求。
II: II类，地面工厂用
2: 2类高保护，适用于1区气体和21区粉尘（自动适用于3类2区气体和22区粉尘）。
GD: 适用于由天然气、水汽、薄雾或者气尘混合物引起的易燃易爆环境区域。
ck： 建筑安全和液体浸没保护
IIC: 气体组别(自动适用于IIA和IIB)
T4: 气体温度等级 (表面温度)
-20°C Ta +80°C: 环境温度范围
带接近传感器的油缸，ATEX标记如下：
II 3GD ck IIC T4 (-20°C Ta +80°C)
EX: 符合ATEX 94/9/CE指令的防爆特定标记和相关的技术规格要求。
II: II类，地面工厂用
3: 3类标准保护，适用于2区气体（22区粉尘）。
GD: 适用于由天然气、水汽、薄雾或者气尘混合物引起的易燃易爆环境区域。
ck: 建筑安全和液体浸没保护
IIC: 气体组别(自动适用于IIA和IIB)
T4: 气体温度等级 (表面温度)
-20°C Ta +80°C: 环境温度范围
2.3工作温度
工作环境温度必须在 - 20°C和+80 °C之间。
标准型密封(K) 和低摩擦型密封(M)的油液温度必须在- 20°C和+80°C之间，而氟橡胶密封(V) 的油液温度必须在-20°C和+120 °C之间。该执行器的温度等级为T4 (T135° C)，同时也适用于在更高温度等级(T3, T2, T1 (T200° C)下工作。
2.4允许速度
标准密封(K)的油缸允许速度是0.5 m/s，而低摩擦密封(M) 和氟橡胶密封(V)油缸的大允许速度是1 m/s。
2.5插头
可根据需求提供行程终端接近传感器的插头。该插头为金属材料，需接线。订货代码为0680961。每个传感器需要一个插头。
2.6接地点
ATEX认证的执行器提供两个接地点，一个在后缸盖，另一个在活塞杆上，可用于油缸接地（M4螺栓）。
通常缸底接地点必须连接，而活塞杆上的接地点则不连接，以防油缸在工作过程中使用整个机械行程（缸头机械停止位至缸底机械停止位）， 或者防止活塞杆已经在其本身和其所在的机器/设备之间，通过机械连接实现接地。
为了核实此类情况，必须检测相关部位与符合EN13463-1标准、阻值为100 Ω的电阻之间的等位性。
意大利迪普马DUPLOMATIC液压缸油缸订货型号：
HC2D-80/45-90-K0-0-11/20
关于迪普马
意大利DUPLOMATIC公司自1952年进入液压领域以来。由于不断的追求技术创新、严格的质量管理和快捷的售货服务，从而使迪普马成为了意大利品牌。
意大利迪普马公司开发的所有泵和阀标准（ISO4401、DIN、SAE等），与其他液压品牌有着良好的互换性；而且还能在严酷的环境要求。其极限温度产品（使用温度低达-40C，高温达到150C），更是在环境要求严格的太阳能和风能领域进行了应用。
迪普马DUPLOMATIC比例方向阀DSE3
-直动式比例方向阀 DSE3，油口符合 ISO 4401(CETOP RP 121H)标准。
-该阀可用于液压执行机构的方向和速度控制。
-该阀开度和流量调节，与电磁铁电流输入成比例。
-该阀可通过电流控制供给单元直接控制，或者和外部电气控制卡一起组合控制，从而充分发挥阀的性能。
-还可提供手柄式手动应急操作。
技术参数 (采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得)
大工作压力：
油口 P - A - B 350bar
油口 T 210bar
公称流量（P-T压差ΔP=10bar) 1,3 - 4 - 8 - 16 - 26 l/min
滞环 (PWM 200 Hz) % Q max < 6%
重复精度 % Q max < ± 1,5%
环境温度范围 -20 / +60°C
油液温度范围 -20 / +80°C
油液粘度范围 10 ÷ 400cSt
油液允许的高污染度 根据ISO 4406:1999 等级 18/16/13
推荐油液粘度 25cSt
重量：
单电磁铁阀 1,6kg
双电磁铁阀 2,0kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封(代号N)。对于HFDR 油液，使用FPM 密封（代号V）。若使用
其他油液，例如HFA、HFB、HFC，请咨询我们。 当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
比例电磁铁
比例电磁铁由两部分组成：铁芯和线圈。
铁芯包含衔铁，以螺纹形式安装在阀体上，此设计可将摩擦维持至小值，从而减小滞环。
线圈通过锁紧螺母安装在铁芯上。
根据安装空间，可作360°旋转。
阶跃响应是指阀跟随输入参考信号的阶跃变化，达到90%设定值所需的时间。表中所列的典型阶跃响应时间，是阀芯机能C16在P-T压差Δp=30bar条件下测得。
阶跃响应参考信号 0→100 100→0
阶跃响应时间ms
DSE3-A* 50
DSE3-C* 40
安装
在不影响正确操作的条件下，DSE3阀可在任意方向安装。
请确保液压回路中没有空气。
阀可通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的值。如果平面度或者粗糙度达不到要求的小值，则阀和安装面之间很容易发生油液泄露。
手动应急操作
标准阀的手动应急操作集成在电磁铁的铁芯内。手动应急操作必须使用合适的工具，以不损坏铁芯的滑动表面。
有四种不同的形式手动应急操作可供选择：
-CM型，带手动应急保护罩。
-CS型， 带有配M4螺钉的金属环螺母，以及可进行持续机械操作的锁紧螺母。
-CH型，手柄式手动应急操作。
-CK型，旋钮式。当设定螺钉旋紧至其位置和旋钮边缘对齐时，锁紧旋钮直至与阀芯接触：在这个位置上，手动应急操作不会被激发且阀不得电。调整手动应急操作后，锁紧设定螺钉以防止旋钮变松。
电气控制单元
DSE3 - * * SA (SB)
EDC-112 24V DC电磁铁 插头式
EDC-142 12V DC电磁铁 插头式
EDM-M112 24V DC电磁铁 DIN EN 50022导轨式
EDM-M142 12V DC电磁铁 DIN EN 50022导轨式
UEIK-11 24V DC电磁铁 欧洲卡式
DSE3 - A* DSE3 - C*
EDM-M212 24V DC电磁铁 DIN EN 50022导轨式
EDM-M242 12V DC电磁铁 DIN EN 50022导轨式
UEIK-21 24V DC电磁铁 欧洲卡式
安装板
型号 PMMD-AI3G 底部油口
型号 PMMD-AL3G 侧面油口
P, T, A, B油口螺纹： 3/8” BSP
意大利迪普马DUPLOMATIC比例阀订货型号：
DSE3-A08/11N-D24K1
DSE3-A26/11N-D24K1
DSE3-A26/11V-D24K1/CK
DSE3-C08/11N-D24K1
DSE3-C08SA/11N-D24K1
DSE3-C16/11N-D24K1
DSE3-C16SA/11N-D24K1
DSE3-C26/10N-D24K1
DSE3-C26SA/11N-D24K1
DSE3-C04/11N-D24K1
DSE3J-Z12/20N-E0K11
DSE3J-Z30/15/20N-E0K11
DSE5-A60/10N-D24K1
DSE5-C60/10N-D24K1
迪普马DUPLOMATIC先导式比例方向阀DSPE系列
DSPE5 CETOP P05
DSPE5R ISO 4401-05
DSPE7 ISO 4401-07
DSPE8 ISO 4401-08
DSPE10 ISO 4401-10
先导式比例方向阀DSPE*，安装面尺寸符合ISO 4401 (CETOP RP121H) 标准。
该阀开度(以及因此产生的流量) 调节，与先导阀的比例电磁铁电流输入成比例。
该阀可以通过电流控制供给单元直接控制，或者和外部电气控制卡一起进行组合控制，从而充分发挥阀的性能。
该阀可提供规格CETOP P05，ISO 4401-05(CETOP R05)，ISO 4401-07 (CETOP 07)，ISO 4401-08 (CETOP 08)以及ISO 4401-10 。 每一种规格可提供不同的公称流量，大流量至1600 l/min。
技术参数（采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得）
大工作压力： 350bar
滞环 (PWM 100 Hz)： < 4%
重复精度： < ±2%
环境温度范围 -20/+60℃
油液温度范围 -20/+80℃
油液粘度范围 10-400cSt
推荐油液粘度 25cSt
特性曲线 (采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得)
在固定压差Δp下，阀的典型流量控制曲线根据电磁铁的输入电流(D24型，大电流860 mA)，通过各相应阀芯机能测得。Δp的参考值由阀的P口和T口测得。
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封(代号N)。对于HFDR 油液，使用FPM 密封（代号V）。
若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。
当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。
请注意保持液压油稳定的物理和化学性能。
先导控制和泻油
DSPE型阀可选用内部或者外部控制和泄油。使用外部泄油，允许在回油口有较高的背压。
电气特性
比例电磁铁
比例电磁铁由两部分组成：铁芯和线圈。
铁芯包含衔铁，以螺纹形式安装在阀体上，此设计可将摩擦维持至小值，从而减小滞环。
线圈通过锁紧螺母安装在铁芯上。
根据安装空间，可作360°旋转。
阶跃响应 (采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得)
阶跃响应是指阀跟随输入参考信号的阶跃变化，达到90%设定值所需的时间。
安装
在不影响正确操作的条件下，DSPE* 阀可在任意方向安装。
请确保液压回路中没有空气。
阀可通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的值。如果平面度或者粗糙度达不到要求的小值，则阀和安装面之间很容易发生油液泄露。
迪普马DUPLOMATIC比例阀型号：
DSPE7-A150/11N-II/D24K1
迪普马DUPLOMATIC电液伺服阀带集成放大板DXJ3系列
板式安装
ISO 4401-03 (CETOP 03)
大工作压力 350 bar
四通伺服比例阀DXJ3的阀芯在阀套内移动。该阀由线性力马达直接驱动，从而获得独立于系统压力的高动态性能。阀芯位移由线性传感器(LVDT)闭环控制，从而确保高精度和重复性。
该阀可提供四种不同的流量控制范围，大至40 l/min，阀芯零遮盖，安装面尺寸符合ISO 4401 (CETOP RP121H)标准。
该阀的特点是其集成式放大板基于SMD 技术，可以保证标准调节和简易电气接线。除了可能需要电气调节零点外，该放大板不需要任何调节。
适用于位置、速度和压力的闭环控制应用。断电时或者参考输入信号为零时，阀芯自动回到中位。在此位置，阀有一个小泄漏量，取决于工作压力 (见技术参数表)。
可提供外泄型。
技术参数 (在油温50℃，液压油粘度36cSt条件下测得)
公称流量 5-10-20-40l/min
零位泄漏量(p=140 bar时) l/min ≤ 3% Q nom
滞环 < 0,2% In
阀值 < 0,1% In
温度漂移 (?T= 50°C时) < 1,5% In
响应时间 ≤ 12ms
三轴振动 30g
符合CEI EN 60529的保护等级 IP 65
环境温度范围 -20/+60°C
油液温度范围 -20/+80℃
油液粘度范围 5 - 400cSt
油液允许的高污染度 根据 ISO 4406:1999 等级 17/15/12
推荐油液粘度 25cSt
质量 2.5kg
电气特性
总体要求：
外接保险丝 = 1,6 A
所有导线的小截面积 ≈0,75 mm2
进行阀的电气连接时(屏蔽，接地保护)，必须采取合适的措施，从而确保不会因为当地不同的接地电势造成过高的接地电流。
差动信号线和阀芯位置信号线，必须与阀侧的配套插头防护罩以及电控箱侧的0V (信号地)连接。
EMC：满足EN 55011:1998，等级 B的要求，并且抗干扰调节符合EN 61000-6-2:1998。
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR 油液，使用FPM 密封（代号V）。若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。
请注意保持液压油稳定的物理和化学性能。
安装
在不影响正确操作的条件下，DXJ3阀可在任意方向安装。
阀可通过螺钉安装在平面度范围0,01/100mm和粗糙度Ra <0,8 ?m的安装面上。如果相关值达不到要求的小值，则阀和安装面之间很容易发生油液泄露。 安装时，请注意环境和阀的清洁度。
意大利迪普马DUPLOMATIC伺服阀订货型号：
DXJ3-D0L20/10N/E0K11
迪普马流量控制阀RPC-3T3/43
