订货型号:EDM-M212/40E1-B
产品名称:放大板
起订:1个
供应:100个
发货:3天内

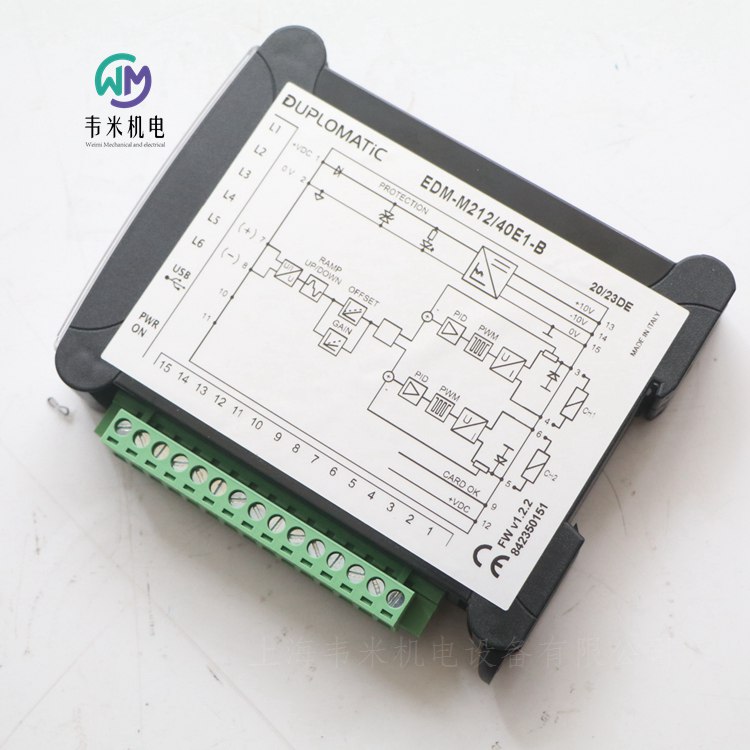

DUPLOMATIC放大板EDM-M212/40E1-B，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！
意大利迪普马DUPLOMATIC放大板EDM-M*
功能说明
电源
放大板所需要的供电电源为10到30 V DC 之间(端子1和2)。
注意： 放大板的电源电压值必须高于所控制电磁铁的额定工作电压。
电源电压必须经过整流和滤波，并且 大允许波动在上述电压范围内。
卡所需要的功率由电源电压值和供电电流 大值决定(取决于卡的型号)。 通常来说，所需功率的稳妥值可以认为是V x I的乘积。
例如： 卡的 大电流= 800 mA且电源电压为24 V DC，则所需要的功率约为20W。如果卡的 大电流=1600 mA并且电源电压为24 VDC，则所使用的功率等于38.5 W。
电气保护
放大板具有防止超压和极性反转的功能。
输出端有短路保护。
参考输入信号
放大板可接受来自于外部发生器(PLC，CNC)，或者由卡本身供电的外部电位计，提供的电压参考输入信号0 - 10 V和± 10 V，以及电流参考输入信号4 - 20 mA。相应的参考输入值取决于卡的型号。
信号
供电指示(电源)
两个红色的显示表示卡的电源：
亮 - 电源正常 不亮 - 无电源
闪烁 - 其他
放大板状态输出
放大板的状态可通过位于针脚9 (参考零电源，针脚15)的“卡状态输出”进行检测，带220 K?负载阻抗， 大电流100 mA。若卡正常工作，此针脚处的电压和电源相同；如果卡出现故障，输出电压为零。
故障包括：
低电压 (低于10V)
短路
未连接线圈 如果针脚9的输出过低，控制逻辑会禁止电源输出供给电磁铁。如果故障解除，放大板将会自动重启。
调节
有两种调节模式：参数观测和参数编辑。一种模式可实时监测各控制值，包括两个通道中需要的和可读的电流值。二种模式可进行工作参数观测和编辑。
参数观测
放大板切换到参数观测模式时，显示的一个变化参数值为通道1的参考
输入信号。
通过按键(+)和(-)，可切换不同的参数。每选中一个参数时，它的名字缩写将会出现约一秒钟。
通过短暂地按下按键(E)，当前参数名会显示约一秒钟。
可选择的参数包括：
U1: 通道1参考输入信号:0+9,9V用于单电磁铁4-20 mA；- 9,9/0/+9,9 V用于双电磁铁4/12/20mA
C1:根据输入信号，通道1所需要的电流，单位安培，范围从0到3.0 A。
E1:通道1实际提供的电流，单位安培，范围从0到3.0 A。
U2:通道2参考输入信号：0+9,9V用于单电磁铁4-20 mA；- 9,9/0/+9,9 V用于双电磁铁4/12/20mA
C2:根据输入信号，通道1所需要的电流，单位安培，范围从0 到3.0 A。
E2:通道2实际提供的电流，单位安培，范围从0到3.0 A。
所有提到的参数，均可从位于插头前面板的两位数字显示观测到。
参数编辑
按住键(-)1,5秒钟以上，可从参数观测模式切换到参数编辑模式，反之亦然。
在参数编辑模式中，和前述模式一样，可通过短暂按下键(+)和(-)，切换不同的参数。每选中一个参数时，它的名字缩写将会出现约一秒钟。 通过短暂地按下按键(E)，当前参数名会显示约一秒钟。 按住键(E)1,5秒钟以上，参数名大约闪烁一秒钟：通过按键(+)和(-) ， 可修改参数值。每当这些按键中的一个被按下，相应值增大或者减小一个单位；按住按键不放，值可持续增大。
一旦编辑获得所需要的值，通过按下按键(E)退出。此时，值存储在EEPROM中，按键(+)和(-)恢复其参数选择功能。 一旦参数化循环完成，按住按键(+)2秒以上，直至显示开始闪烁， 所有参数都将被存储到EEPROM中，并且重新回到参数观测模式。
可选择的参数包括：
G1: “I Max” 电流， 以毫安表示。
此参数设定了参考输入信号为 大值+10 V (或者20 mA)时，供给通道1电磁铁的 大电流。此参数用于限定阀控制的液压尺寸 大值。
o1: “I Min” 电流， 以毫安表示。
此参数设定了参考输入信号超出0,1 V (或者0,1 mA)的限制时，通道1电磁铁的偏置电流。此参数用于清除阀的不灵敏区域(死 区)。
范围 = I Max的0 - 50%
r1：“Max Ramp” - 斜坡时间，单位秒。 当参考输入信号从零到100变化时，该参数设定了通道1供给
电流从零到 大值所需的时间，反之亦然。此参数用于减慢阀的响应时间，以防输入信号出现突变。
范围 = 00 - 20 秒
u1: “Ramp Up” 上升斜坡时间，以斜坡时间r1的%进行表示。该参数设定了输入信号从0到100变化时，通道1的电流增大时间。
默认值 = 99%
范围 = 00 - 99%
d1: “Ramp Dn” - 下降斜坡时间，以斜坡时间r1的%进行表示。该参数设定了输入信号从100到0变化时，通道1的电流减小时间。
默认值 = 99%
范围 = 00 - 99%
G2: “I Max” - 电流， 以毫安表示。
此参数设定了参考输入信号为 大值时，供给通道2电磁铁的 大电流。
o2: “I Min” - 电流， 以毫安表示。
此参数设定了通道2电磁铁的偏置电流。
范围 = I Max的0 - 50%
r2: “Max Ramp” - 斜坡时间，单位秒。 当参考输入信号从零到100变化时，该参数设定了通道2供给
电流从零到 大值所需的时间，反之亦然。此参数用于减慢阀的响应时间，以防输入信号出现突变。
范围 = 00 - 20 秒
u2: “Ramp Up” 上升斜坡时间，以斜坡时间r2的%进行表示。该参数设定了输入信号从0到100变化时，通道2的电流增大时间。
默认值 = 99%
范围 = 00 - 99%
d2: “Ramp Dn” 下降斜坡时间，以斜坡时间r2的%来进行表示。该参数设定了输入信号从100到0变化时，通道2的电流减小时
间。
默认值 = 99%
范围 = 00 - 99%
Fr: “PWM Freq” - PWM，单位Hertz。 此参数用于设定控制电流的脉动频率PWM。减小PWM能够提 高阀的精度，但会降低调节稳定性。增大PWM能够提高调节稳定性，但会增大滞环。
默认值 = PWM (根据卡的型号)
范围 = 50 - 400Hz
U1 和 U2: 此参数表示设的量程范围。
通过此参数(仅可通过软件进行修改)，即使设低于10V，仍可保持同样的分辨率。
例如：卡EDM-M121，带10V指令且参数标准设定，输出电流范围1200 mA。如果“U” 的设定值为500，输出电流范围为600
mA。
如果卡被设定用于单电磁铁阀，只有通道1 的参数可以观测到。
安装
此卡为导轨式安装设计，符合DIN EN?50022形式。接线通过端子板完成，位于电子控制单元的底部。推荐截面积0.75 mm2，长度至20 m的电缆和截面积1.00 mm2 ，长度至40m的电缆，用于电源和电磁铁连接。对于其他连接，推荐使用带屏蔽护套的电缆，且仅卡侧接地。
意大利迪普马DUPLOMATIC放大板订货型号：
EDM-M212/30E1-B
EDM-M231/30E0-B
EDM-M31111/30E0-A
EDM-M31111/30E0-B
EDM-M31122/30E0-B
EDM-M212/30E0-B
EDM-M212/30E1-B
EDM-M231/31E0-B
EDM-M111/40E0-B
EDM-M112/40E1-B
EDM-M212/40E0-B
EDM-M212/40E1-B
EDM-M231/40E0-B
意大利迪普马DUPLOMATIC节流阀ERS4M
叠加式
CETOP 05
p max 320 bar
工作原理
-该阀是一种不带补偿的流量控制阀。该阀内置单向阀，允许流体反向自由流动。该阀为叠加式，其安装尺寸符合CETOP和ISO标准。
-无需油管，通过螺栓或螺钉，即可将该阀快速与其它CETOP 05阀装配组合成叠加阀组。
-通常供货时，带SICBLOC旋钮。该旋钮带有刻度指示并可自锁。操作时按下同时旋转
液压功能：
-功能“SA”： 用于需要控制由执行机构流入管路A的流量的情况。
-功能“SB”： 用于需要控制由执行机构流入管路B的流量的情况。
-功能“D”: 分别控制执行机构两腔的排出油量。
-功能“RD”: 分别控制执行机构两腔的输入流量。
-该阀各种型号均内置有单向阀，允许反向自由流动。(开启压力0.5 bar).
技术参数 (在油温50℃，油液粘度36cST条件下测得)
大工作压力 320bar
单向阀开启压力 0.5bar
控制管路的大流量 80l/min
自由管路的大流量 100l/min
环境温度范围 –20 ~ +50℃
油液温度范围 –20 ~ +70℃
油液粘度范围 2,8 ~ 380cSt
推荐过滤精度 ≤ 25?m
推荐油液粘度 25cSt
重量 3.1kg
液压油
通常应使用防泡沫剂和抗氧化剂的矿物油。
意大利迪普马DUPLOMATIC节流阀订货型号：
ERS4M-SB/40
意大利迪普马DUPLOMATIC节流阀MERS
叠加式
ISO 4401-03
高工作压力 350 bar
该阀是一种叠加式的不带压力补偿的流量控制阀， 集成单向阀允许油液反向自由流动。其安装面尺寸符合ISO 4401标准。该阀可通过螺栓或螺钉与其它符合CETOP 03标准的阀组合成叠加阀组，无需油管连接。
该阀还可以提供一种可逆形式 (G*型)。进油节流和出油节流的选择，取决于其在带O型圈安装板上的安装方向。
各型号阀均集成单向阀，允许油液反向自由流动（开启压力0,5 bar）。
通常供货时带六角调整螺钉。
结构
“SA”：控制由执行机构流入管路A的流量。
“SB”：控制由执行机构流入管路B的流量。
“D”： 分别控制执行机构两腔的排出流量。（标准）
“RD”：分别控制执行机构两腔的输入流量。
“G*”：可逆型阀。
技术参数 （在油温 50°C，油液粘度 36 cSt条件下测得）
大工作压力 350bar
单向阀开启压力 0.5bar
控制管路 大流量 50l/min
自由管路 大流量 75l/min
?p10 bar时的 小控制流量 ≤0.060l/min
环境温度范围 -20 / +50℃
油液温度范围 -20 / +80°C
油液粘度范围 10 ÷ 400cSt
油液允许的污染等级 根据 ISO 4406:1999等级 20/18/15
推荐油液粘度 25cSt
重量 1.3kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液，使用FPM密封（代号V）。
意大利迪普马DUPLOMATIC节流阀订货型号：
MERS-RD/50
MERS-D/50
MERS-SA/50
MERS-SB/50
意大利迪普马DUPLOMATIC节流阀
叠加式
ISO 4401-05 (CETOP 05)
工作压力 350 bar
流量 120 l/min
该阀是一种叠加式流量控制阀，集成单向阀允许油液反向自由流动。其安装面尺寸符合ISO 4401（CETOP RP 12H）标准。
该阀可通过螺栓或螺钉与其它符合ISO 4401-05（CETOP 05）标准的阀组合成叠加阀，无需油管连接。
通常供货时带沉头内六角调整螺钉以及锁紧螺母。逆时针旋转，流量增加。
技术参数 （在油温 50°C，油液粘度 36 cSt条件下测得）
工作压力 350bar
流量 120l/min
单向阀开启压力 0,5bar
环境温度范围 -20 / +50°C
油液温度范围 -20 / +80°C
油液粘度范围 10 ÷ 400cSt
推荐油液粘度 25cSt
油液允许的高污染等级 根据 ISO 4406:1999等级 20/18/15
重量：
QTM5-SA, -SB, -RSA, -RSB 2.3kg
QTM5-D, -RD 2.5kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液（酯），使用FPM密封（代号V）。
意大利迪普马DUPLOMATIC节流阀订货型号：
QTM5-D/10N/S
意大利迪普马DUPLOMATIC节流阀
叠加式
ISO 4401-07 (CETOP 07)
工作压力 350 bar
流量 250 l/min
该阀是一种叠加式流量控制阀，集成单向阀允许油液反向自由流动。其安装面尺寸符合ISO 4401（CETOP RP 12H）标准。
该阀可通过螺栓或螺钉与其它符合ISO 4401-07（CETOP 07）标准的阀组合成叠加阀组，无需油管连接。
通常供货时带沉头内六角调整螺钉以及锁紧螺母。逆时针旋转，流量增加。
结构
“SA”： 控制由执行机构流入管路A的流量。
“D”： 分别控制执行机构两腔的排出流量。
各型号阀均集成单向阀，允许油液反向自由流动（开启压力0,7 bar）。
技术参数 （在油温 50°C，油液粘度 36 cSt条件下测得）
工作压力 350bar
流量 250l/min
节流阀口关闭时的泄漏量 ≤ 0,5l/min
单向阀开启压力 0,7bar
环境温度范围 -20 / +50°C
油液温度范围 -20 / +80°C
油液粘度范围 10 ÷ 400cSt
油液允许的高污染等级 根据 ISO 4406:1999等级 20/18/15
推荐油液粘度 25cSt
重量：
QTM7-SA 7.35kg
QTM7-D 7.7kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液（酯），使用FPM密封（代号V）。
意大利迪普马DUPLOMATIC节流阀订货型号：
QTM7-D/10N/S
意大利迪普马DUPLOMATIC逻辑元件
LC* 插装阀
ISO 7368 - DIN 24342
LP* 盖板
LCM* 带监测逻辑元件
ND 16 - 25 - 32 - 40 - 50 - 63
高工作压力 420 bar
逻辑元件是一类插装阀，适合整体集成块，可提供6种不同的规格。
逻辑元件可通过使用功能性紧凑式阀块，实现复杂的液压回路，具有大流量且低压降的特点。
逻辑元件由插孔符合ISO7368 / DIN 24342的插装阀和控制盖板组成。盖板包括插装阀的控制油路；部分型号可安装符合ISO4401-03标准的阀，以实现不同的控制功能。在阀座5中插入密封，可获得一种低泄漏型。
— 插装阀由阀套，锥阀芯和复位弹簧组成。锥阀芯可使用标准型，也可以采用带阻尼孔型，该结构适用于阀开启和关闭时流量平缓控制。
— 有两种不同类型的插装阀可供选择
- Q型: 此阀用于流量和方向控制，或者作为单向阀使用。
A1 - 阀座的面积，定义为参考面积= 1
A3 - 阀套的内圈面积
A2 - 为A3 - A1的面积差
面积比A1/A3为1/1,66。
当作用于面积A1或者面积A2 的压力高于作用于面积A3的压力时，阀开启。
- P型：此阀用于压力控制。
该阀面积A1和A3相等且只允许流向从A到B。
— LCM*是带监测的逻辑元件，用于方向控制、先导以及作为单向阀使用。此类阀经过T?V认证。可提供规格DN 16, 25, 32, 40和50。
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封。对于HFDR 油液，使用FPM 密封（代号V）。
技术参数 (插装阀带盖板)
LC插装阀 大工作压力 420bar
DP*, DPE*, DF1, DF2, LCM型盖板 大工作压力限制 350bar
环境温度范围 -20 / +50℃
油液温度范围 -20 / +80℃
油液粘度范围 10 ÷ 400cSt
油液允许的污染等级 根据 ISO 4406:1999 等级 20/18/15
推荐油液粘度 25cSt
插装阀盖板功能描述：
1、R型盖板，方向控制和单向阀功能，外部先导X：
插装阀先导控制通过X口实现，可由安装面提供或者1/4" BSP管式连接。
ND 40和ND 50规格，外部先导功能可通过使用D型盖板实现，须配合盲板使用，代码1950751 (需单独订购)。
2、D型盖板，方向控制和单向阀功能：
插装阀先导控制通过电磁阀DS3-TA实现(需单独订购)
电磁阀断电= A ? B 无流量
电磁阀得电 = A ? B 自由流动
3、DZ型盖板，方向控制，且可作为油路中其它插装阀的先导控制：
DZ型盖板可以为其自身的插装阀提供先导控制，同时也可以为与先导油路Z1和Z2连接的其它插装阀提供控制。
先导电磁阀DS3-S10须单独订购
4、DF1型盖板，方向控制和单向阀功能，双重先导：
DF1型盖板通过X和Z1口提供双重先导控制。
先导电磁阀DS3-TA须单独订购。
电磁阀断电 = A?B 无流量
电磁阀得电 = A → B 自由流动， B → A 无流量。
5、DF2型盖板，方向控制和单向阀功能，两路先导优先控制选择：
插装阀可同时从X和Z1管路获取先导控制油。
集成在盖板中的梭阀，可以自动选择具有较高压力的管路作为先导控制管路 (优先管路)。
先导电磁阀DS3-TA须单独订购。
电磁阀断电 = A ? B 无流量
电磁阀得电 = A ? B 自由流动
6、Q型盖板，流量控制功能：
通过盖板的行程限制器实现流量控制功能。
为了获取更好的流量控制并防止阀座磨损，通常与QD4型的插装阀配合使用。
7、DP* 型盖板，压力控制功能：
盖板集成了溢流阀，实现压力控制功能。
大调整压力 DP4 = 140 bar - DP6 = 350 bar
顶部盲板1950591须单独订购。
通过电磁阀DS3-SA2实现带电气卸荷的压力控制功能。
(电磁阀需要单独订购)
- 电磁阀断电 = 小压力下卸荷
- 电磁阀得电 = 通过集成溢流阀实现压力控制
通过电磁阀DS3-S2实现带电气卸荷和两级压力的压力控制功能。电磁阀需单独订购。
MCI*-SAT/10 (适用于规格16, 25和32 - 需单独订购)和MCD*-SAT (适用于规格40, 50和63 - 需 单独订购 )
电磁阀断电 = 小压力下卸荷
电磁阀a电磁铁得电 = 通过集成在盖板中的溢流阀实现压力控制
电磁阀b电磁铁得电 = 通过溢流阀 (MCI*或者MCD*)实现压力控制
通过电磁阀DS3-S3实现带电气卸荷和三级压力的压力控制功能。 (电磁阀需单独订购),
MCI*-DT/10 (适用于规格16, 25和32 - 需单独订购)和MCD*-DT/51 (适用于规格40和50 - 需单独订购)
电磁阀断电 = 通过集成在盖板中的溢流阀实现压力控制。
电磁阀a电磁铁得电 = 通过b端溢流阀实现压力控制。
电磁阀b电磁铁得电 = 通过a端溢流阀实现压力控制。
8、DPE* 型盖板，压力控制功能：
通过比例溢流阀PRED3实现压力控制功能
(比例阀需单独订购，见样本81 210).
- 大调整压力 DPE4 = 140 bar - DPE6 = 350 bar
- 比例阀断电 = 小压力处卸荷
- 比例阀得电 = 由比例阀实现压力控制
带监测的逻辑元件
带监测的逻辑元件由方向功能的插装阀和内置电感式接近传感器的盖板组成。
PNP型传感器触点闭合代表 A?B无流量。
带监测逻辑元件LCM*，在自愿的基础上，经过T?V检测，并且符合如下标准的应用要求：
? UNI EN ISO 4413:2012 - 液压传动 – 系统及其元件的通用规则和安全要求
? UNI EN 12622:2014 - 机床安全 - 液压折弯机
? UNI EN 693:2001+A2:2011 - 机床 – 安全 – 液压机
? UNI EN 201:2010 - 塑料和橡胶机械 - 注塑机 - 安全要求
? UNI EN 422:2009 - 橡胶和塑料机械 – 安全要求
功能描述
1、方向控制和单向阀功能的D型盖板机能符号：
插装阀先导控制通过电磁阀DS3-TA实现 (需单独订购)
电磁阀断电 = A → B 无流量
电磁阀得电 = A ? B 自由流动
先导控制通过连接板实现， 代码1950751，需单独订购。
2、方向控制和为其他插装阀提供先导的Z型盖板机能符号：
插装阀先导控制通过座式电磁阀DT03-3A实现 (需单独订购 )。 符合ISO 4401-03标准的DN6型油路板 (代码0294329)可以阻止两油路互相流通，从而实现无泄漏或者自由流动。
电磁阀断电 = 密封无泄漏 - A ? B 无流量
电磁阀得电 = A ? B 自由流动
先导控制通过连接板实现，代码1950751，需单独订购。
意大利迪普马DUPLOMATIC插装阀和盖板订货型号：
LP16DZ/20N
