品牌:迪普马DUPLOMATIC
品牌:迪普马DUPLOMATIC
订货型号:MVPP-SA/50
产品名称:单向阀
起订:1个
供应:100个
发货:3天内

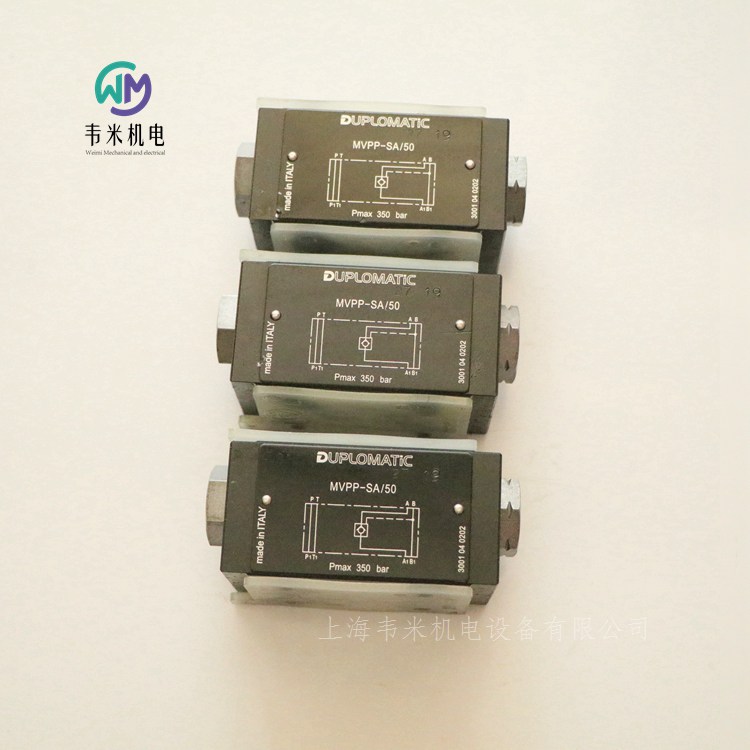

意大利DUPLOMATIC单向阀MVPP-SA/50，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！
意大利迪普马DUPLOMATIC先导式单向阀MVPP
叠加式
ISO 4401-03
高工作压力 350 bar
MVPP型阀是一种叠加式液控单向阀（依靠弹簧关闭和锥阀芯密封）。其安装面尺寸符合ISO 4401标准。
该阀的主要作用：
阻止油液一个方向的流动；
如果先导压力将阀打开，允许油液在上述方向流动；
允许油液另一个方向自由流动。
MVPP型阀通常安装于符合ISO 4401-03（CETOP 03）标准的电磁换向阀之下，也能够和其它符合ISO 4401-03标准的阀组合成叠加阀组。
结构
结构“SA” - “SB”：用于对执行机构位置的单向锁紧。
结构“D”：用于对执行机构位置的双向锁紧。
术参数 （在油温 50°C，油液粘度 36 cSt条件下测得）
大工作压力 350bar
单向阀开启压力 3bar
控制管路大流量 50l/min
自由流动管路大流量 75l/min
密封腔与先导口的压力比 3,4:1
环境温度范围 -20 / +50 °C
油液温度范围 -20 / +80 °C
油液粘度范围 10 ÷ 400 cSt
油液允许的高污染等级 根据ISO 4406:1999等级 20/18/15
推荐油液粘度 25 cSt
质量： 1.3kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液，使用FPM密封（代号V）。
迪普马DUPLOMATIC单向阀订货型号：
MVPP-D/50
MVPP-SA/50
MVPP-SB/50
意大利迪普马DUPLOMATIC节流阀MERS
叠加式
ISO 4401-03
高工作压力 350 bar
该阀是一种叠加式的不带压力补偿的流量控制阀， 集成单向阀允许油液反向自由流动。其安装面尺寸符合ISO 4401标准。该阀可通过螺栓或螺钉与其它符合CETOP 03标准的阀组合成叠加阀组，无需油管连接。
该阀还可以提供一种可逆形式 (G*型)。进油节流和出油节流的选择，取决于其在带O型圈安装板上的安装方向。
各型号阀均集成单向阀，允许油液反向自由流动（开启压力0,5 bar）。
通常供货时带六角调整螺钉。
结构
“SA”：控制由执行机构流入管路A的流量。
“SB”：控制由执行机构流入管路B的流量。
“D”： 分别控制执行机构两腔的排出流量。（标准）
“RD”：分别控制执行机构两腔的输入流量。
“G*”：可逆型阀。
技术参数 （在油温 50°C，油液粘度 36 cSt条件下测得）
大工作压力 350bar
单向阀开启压力 0.5bar
控制管路 大流量 50l/min
自由管路 大流量 75l/min
?p10 bar时的 小控制流量 ≤0.060l/min
环境温度范围 -20 / +50℃
油液温度范围 -20 / +80°C
油液粘度范围 10 ÷ 400cSt
油液允许的污染等级 根据 ISO 4406:1999等级 20/18/15
推荐油液粘度 25cSt
重量 1.3kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液，使用FPM密封（代号V）。
意大利迪普马DUPLOMATIC节流阀订货型号：
MERS-RD/50
MERS-D/50
MERS-SA/50
MERS-SB/50
意大利迪普马DUPLOMATIC节流阀
叠加式
ISO 4401-05 (CETOP 05)
工作压力 350 bar
流量 120 l/min
该阀是一种叠加式流量控制阀，集成单向阀允许油液反向自由流动。其安装面尺寸符合ISO 4401（CETOP RP 12H）标准。
该阀可通过螺栓或螺钉与其它符合ISO 4401-05（CETOP 05）标准的阀组合成叠加阀，无需油管连接。
通常供货时带沉头内六角调整螺钉以及锁紧螺母。逆时针旋转，流量增加。
技术参数 （在油温 50°C，油液粘度 36 cSt条件下测得）
工作压力 350bar
流量 120l/min
单向阀开启压力 0,5bar
环境温度范围 -20 / +50°C
油液温度范围 -20 / +80°C
油液粘度范围 10 ÷ 400cSt
推荐油液粘度 25cSt
油液允许的高污染等级 根据 ISO 4406:1999等级 20/18/15
重量：
QTM5-SA, -SB, -RSA, -RSB 2.3kg
QTM5-D, -RD 2.5kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液（酯），使用FPM密封（代号V）。
意大利迪普马DUPLOMATIC节流阀订货型号：
QTM5-D/10N/S
意大利迪普马DUPLOMATIC节流阀
叠加式
ISO 4401-07 (CETOP 07)
工作压力 350 bar
流量 250 l/min
该阀是一种叠加式流量控制阀，集成单向阀允许油液反向自由流动。其安装面尺寸符合ISO 4401（CETOP RP 12H）标准。
该阀可通过螺栓或螺钉与其它符合ISO 4401-07（CETOP 07）标准的阀组合成叠加阀组，无需油管连接。
通常供货时带沉头内六角调整螺钉以及锁紧螺母。逆时针旋转，流量增加。
结构
“SA”： 控制由执行机构流入管路A的流量。
“D”： 分别控制执行机构两腔的排出流量。
各型号阀均集成单向阀，允许油液反向自由流动（开启压力0,7 bar）。
技术参数 （在油温 50°C，油液粘度 36 cSt条件下测得）
工作压力 350bar
流量 250l/min
节流阀口关闭时的泄漏量 ≤ 0,5l/min
单向阀开启压力 0,7bar
环境温度范围 -20 / +50°C
油液温度范围 -20 / +80°C
油液粘度范围 10 ÷ 400cSt
油液允许的高污染等级 根据 ISO 4406:1999等级 20/18/15
推荐油液粘度 25cSt
重量：
QTM7-SA 7.35kg
QTM7-D 7.7kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液（酯），使用FPM密封（代号V）。
意大利迪普马DUPLOMATIC节流阀订货型号：
QTM7-D/10N/S
意大利迪普马DUPLOMATIC逻辑元件
LC* 插装阀
ISO 7368 - DIN 24342
LP* 盖板
LCM* 带监测逻辑元件
ND 16 - 25 - 32 - 40 - 50 - 63
高工作压力 420 bar
逻辑元件是一类插装阀，适合整体集成块，可提供6种不同的规格。
逻辑元件可通过使用功能性紧凑式阀块，实现复杂的液压回路，具有大流量且低压降的特点。
逻辑元件由插孔符合ISO7368 / DIN 24342的插装阀和控制盖板组成。盖板包括插装阀的控制油路；部分型号可安装符合ISO4401-03标准的阀，以实现不同的控制功能。在阀座5中插入密封，可获得一种低泄漏型。
— 插装阀由阀套，锥阀芯和复位弹簧组成。锥阀芯可使用标准型，也可以采用带阻尼孔型，该结构适用于阀开启和关闭时流量平缓控制。
— 有两种不同类型的插装阀可供选择
- Q型: 此阀用于流量和方向控制，或者作为单向阀使用。
A1 - 阀座的面积，定义为参考面积= 1
A3 - 阀套的内圈面积
A2 - 为A3 - A1的面积差
面积比A1/A3为1/1,66。
当作用于面积A1或者面积A2 的压力高于作用于面积A3的压力时，阀开启。
- P型：此阀用于压力控制。
该阀面积A1和A3相等且只允许流向从A到B。
— LCM*是带监测的逻辑元件，用于方向控制、先导以及作为单向阀使用。此类阀经过T?V认证。可提供规格DN 16, 25, 32, 40和50。
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封。对于HFDR 油液，使用FPM 密封（代号V）。
技术参数 (插装阀带盖板)
LC插装阀 大工作压力 420bar
DP*, DPE*, DF1, DF2, LCM型盖板 大工作压力限制 350bar
环境温度范围 -20 / +50℃
油液温度范围 -20 / +80℃
油液粘度范围 10 ÷ 400cSt
油液允许的污染等级 根据 ISO 4406:1999 等级 20/18/15
推荐油液粘度 25cSt
插装阀盖板功能描述：
1、R型盖板，方向控制和单向阀功能，外部先导X：
插装阀先导控制通过X口实现，可由安装面提供或者1/4" BSP管式连接。
ND 40和ND 50规格，外部先导功能可通过使用D型盖板实现，须配合盲板使用，代码1950751 (需单独订购)。
2、D型盖板，方向控制和单向阀功能：
插装阀先导控制通过电磁阀DS3-TA实现(需单独订购)
电磁阀断电= A ? B 无流量
电磁阀得电 = A ? B 自由流动
3、DZ型盖板，方向控制，且可作为油路中其它插装阀的先导控制：
DZ型盖板可以为其自身的插装阀提供先导控制，同时也可以为与先导油路Z1和Z2连接的其它插装阀提供控制。
先导电磁阀DS3-S10须单独订购
4、DF1型盖板，方向控制和单向阀功能，双重先导：
DF1型盖板通过X和Z1口提供双重先导控制。
先导电磁阀DS3-TA须单独订购。
电磁阀断电 = A?B 无流量
电磁阀得电 = A → B 自由流动， B → A 无流量。
5、DF2型盖板，方向控制和单向阀功能，两路先导优先控制选择：
插装阀可同时从X和Z1管路获取先导控制油。
集成在盖板中的梭阀，可以自动选择具有较高压力的管路作为先导控制管路 (优先管路)。
先导电磁阀DS3-TA须单独订购。
电磁阀断电 = A ? B 无流量
电磁阀得电 = A ? B 自由流动
6、Q型盖板，流量控制功能：
通过盖板的行程限制器实现流量控制功能。
为了获取更好的流量控制并防止阀座磨损，通常与QD4型的插装阀配合使用。
7、DP* 型盖板，压力控制功能：
盖板集成了溢流阀，实现压力控制功能。
大调整压力 DP4 = 140 bar - DP6 = 350 bar
顶部盲板1950591须单独订购。
通过电磁阀DS3-SA2实现带电气卸荷的压力控制功能。
(电磁阀需要单独订购)
- 电磁阀断电 = 小压力下卸荷
- 电磁阀得电 = 通过集成溢流阀实现压力控制
通过电磁阀DS3-S2实现带电气卸荷和两级压力的压力控制功能。电磁阀需单独订购。
MCI*-SAT/10 (适用于规格16, 25和32 - 需单独订购)和MCD*-SAT (适用于规格40, 50和63 - 需 单独订购 )
电磁阀断电 = 小压力下卸荷
电磁阀a电磁铁得电 = 通过集成在盖板中的溢流阀实现压力控制
电磁阀b电磁铁得电 = 通过溢流阀 (MCI*或者MCD*)实现压力控制
通过电磁阀DS3-S3实现带电气卸荷和三级压力的压力控制功能。 (电磁阀需单独订购),
MCI*-DT/10 (适用于规格16, 25和32 - 需单独订购)和MCD*-DT/51 (适用于规格40和50 - 需单独订购)
电磁阀断电 = 通过集成在盖板中的溢流阀实现压力控制。
电磁阀a电磁铁得电 = 通过b端溢流阀实现压力控制。
电磁阀b电磁铁得电 = 通过a端溢流阀实现压力控制。
8、DPE* 型盖板，压力控制功能：
通过比例溢流阀PRED3实现压力控制功能
(比例阀需单独订购，见样本81 210).
- 大调整压力 DPE4 = 140 bar - DPE6 = 350 bar
- 比例阀断电 = 小压力处卸荷
- 比例阀得电 = 由比例阀实现压力控制
带监测的逻辑元件
带监测的逻辑元件由方向功能的插装阀和内置电感式接近传感器的盖板组成。
PNP型传感器触点闭合代表 A?B无流量。
带监测逻辑元件LCM*，在自愿的基础上，经过T?V检测，并且符合如下标准的应用要求：
? UNI EN ISO 4413:2012 - 液压传动 – 系统及其元件的通用规则和安全要求
? UNI EN 12622:2014 - 机床安全 - 液压折弯机
? UNI EN 693:2001+A2:2011 - 机床 – 安全 – 液压机
? UNI EN 201:2010 - 塑料和橡胶机械 - 注塑机 - 安全要求
? UNI EN 422:2009 - 橡胶和塑料机械 – 安全要求
功能描述
1、方向控制和单向阀功能的D型盖板机能符号：
插装阀先导控制通过电磁阀DS3-TA实现 (需单独订购)
电磁阀断电 = A → B 无流量
电磁阀得电 = A ? B 自由流动
先导控制通过连接板实现， 代码1950751，需单独订购。
2、方向控制和为其他插装阀提供先导的Z型盖板机能符号：
插装阀先导控制通过座式电磁阀DT03-3A实现 (需单独订购 )。 符合ISO 4401-03标准的DN6型油路板 (代码0294329)可以阻止两油路互相流通，从而实现无泄漏或者自由流动。
电磁阀断电 = 密封无泄漏 - A ? B 无流量
电磁阀得电 = A ? B 自由流动
先导控制通过连接板实现，代码1950751，需单独订购。
意大利迪普马DUPLOMATIC插装阀和盖板订货型号：
LP16DZ/20N
意大利DUPLOMATIC单向阀MVPP-SA/50
