品牌:迪普马DUPLOMATIC
品牌:迪普马DUPLOMATIC
订货型号:MZE5/58-24
产品名称:比例减压阀
起订:1个
供应:100个
发货:60天内

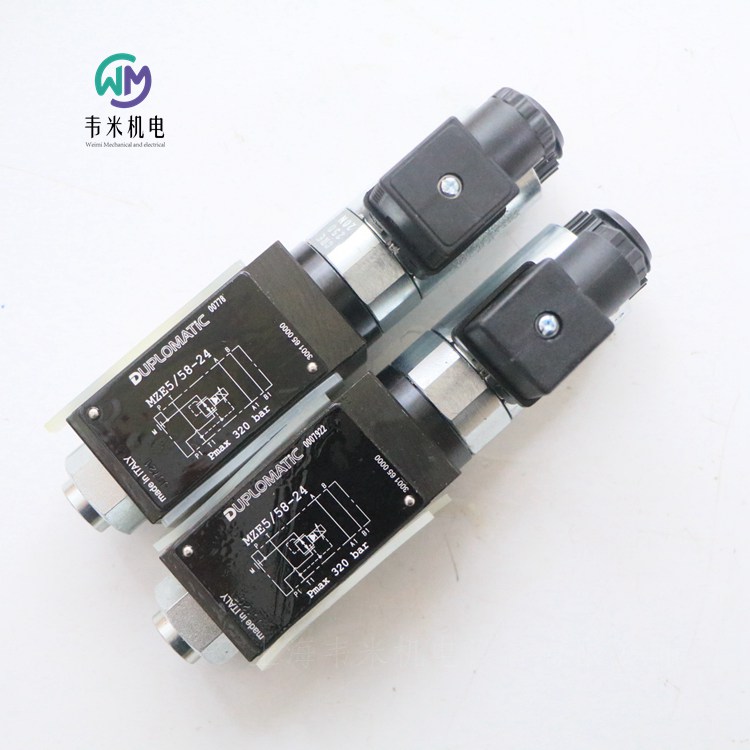

DUPLOMATIC比例减压阀MZE5/58-24，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！
迪普马DUPLOMATIC先导式比例减压阀MZE系列
叠加式
ISO 4401-03 (CETOP 03)
工作压力 320 bar
— 3通先导式比例减压阀MZE，叠加式设计，安装面尺寸符合ISO 4401 (CETOP RP121H)标准。
— 该阀可用于减小二次回路压力，当通过阀的流量发生变化时，仍可保证控制压力的稳定性。
— 压力调节与电磁铁电流输入成比例。
— 该阀可通过电流控制供给单元直接控制，或者和外部电气控制卡一起进行组合控制，从而充分发挥阀的性能。
— 该阀可提供三种减压控制范围，高可以至230 bar。
— 该阀仅可提供阀内T管路的内部泄油。
技术参数
工作压力：
- P-A-B口 320bar
- T口 2bar
P管路流量 30l/min
旁路流量 50l/min
泄油量 0,4l/min
滞环 (PWM 200 Hz) % p nom < 3%
重复精度 % p nom < ±1,5%
环境温度范围 -20 / +50°C
油液温度范围 -20 / +80°C
油液粘度范围 10 - 400cSt
油液允许的高污染度 根据ISO 4406:1999等级 18/16/13
推荐油液粘度 25cSt
质量 1.8kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。
对于HFDR 油液（酯），使用FPM 密封（代号V）。若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。
当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。
请注意保持液压油稳定的物理和化学性能。
电气特性
比例电磁铁
比例电磁铁由两部分组成：铁芯和线圈。
铁芯包含衔铁，以螺纹形式安装在阀体上，此设计可将摩擦维持至小值，从而减小滞环。
线圈通过锁紧螺母安装在铁芯上，并且根据安装空间，可作360°旋转。
阶跃响应 (采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得)
阶跃响应是指阀跟随输入参考信号的阶跃变化，达到90%设定值所需的时间。
表中所列的典型阶跃响应时间，是在输入流量为Q = 25 l/min的条件下测得。
安装
我们建议将MZE阀水平安装，或者电磁铁朝下竖直安装。如果阀垂直安装且电磁铁朝上，相较于图表2中所示的值，必须考虑小控制压力发生变化的可能性。
请确保液压回路中没有空气。在一些特殊应用中，必须通过使用电
磁铁铁芯中适当的排气螺栓，排出铁芯中夹带的空气。确保电磁铁铁芯总是被油液浸没(见第7节)。在操作的后，确保正确拧紧排气螺栓。
将阀的T口与油箱直接连接。控制压力值必须加上T口检测到的任何背压值。在正常操作条件下，T口允许的大背压是2 bar。
阀可通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的值。如果平面度或者粗糙度达不到要求的小值，则阀和安装面之间很容易发生油液泄露。
意大利迪普马DUPLOMATIC先导式比例减压阀
MZE5/58-24
迪普马DUPLOMATIC电磁溢流阀具有卸荷和压力选择功能RQM*-P系列
板式安装
RQM3-P ISO 6264-06 (CETOP R06)
RQM5-P ISO 6264-08 (CETOP R08)
RQM7-P ISO 6264-10 (CETOP R10)
-RQM*-P型阀是一种溢流阀，可提供三种流量规格，大流量可达500 l/min。
-安装底板符合 ISO 6264（CETOP RP 121H）标准。
-根据选用电磁阀型号的不同，可分为5种型式，包括全流量卸荷以及3种压力值选择功能。
-二级和三级的压力值的调节可通过主阀和电磁阀之间的溢流阀设定。
-通常供货时带六角调整螺钉。若需要还可装配SICBLOC调节旋钮调节主压力控制。
技术参数 （在油温50°C，油液粘度36cSt 条件下测得）
类型 RQM3-P RQM5-P RQM7-P
大工作压力 350bar
大流量 200l/min 400l/min 500l/min
环境温度范围 -20 / +50°C
油液温度范围 -20 / +80°C
油液粘度范围 10 ÷ 400cSt
油液允许的高污染等级 根据 ISO 4406:1999 等级 20/18/15
推荐油液粘度 25cSt
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封(代号N)。对于HFDR油液，使用FPM密封（代号V）。当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
调整旋钮
RQ型阀可选配SICBLOC调整旋钮，但只能用于主阀压力调整。操作时，应按下并旋转。
若需要，订货型号增加选项M。
电气插头
电磁阀供货时不带电气插头，须单独订货。
手动应急操作，保护罩式：CM
安装的电磁阀都会接触大气或者可能处于炎热环境中，建议选用带保护罩式手动应急操作的电磁阀。订货型号增加选项CM。
意大利迪普马DUPLOMATIC电磁溢流阀订货型号：
RQM3-P5/A/60N-D24K1
RQM3-P5/A/60N-A230K1
RQM3-P6/A/60N-D24K1
RQM3-P6/A/60N-D24K1/CM
RQM3-P6/G/61N-D24K7/W7
RQM5-P5/A/60N-D24K1
RQM3-P6/A/60N-A230K1
RQM3-P5/C/60N-D24K1
RQM3-P6/C/60N-D24K1
RQM3-P6/D/60N-A230K1
RQM5-P5/C/60N-D24K1
RQM5-P6/A/60N-D24K1
RQM5-P6/A/60N-D24K1/CM
RQM5-P6/A/60N-A230K1
RQM5-P6/C/60N-D24K1
RQM5-P6/D/M/60N-D24K1
RQM5-P6/D/60N-A230K1
RQM7-P6/A/60N-D24K1
RQM7-P6/A/60N-D24K1/CM
RQM3-P5/A/M/60N-D24K1
意大利迪普马DUPLOMATIC外啮合齿轮泵GP系列
GP型定量外啮合齿轮泵带轴向间隙补偿。
即使在高工作压力条件下，该泵仍可提供大流量；工作时低噪音；并且得益于导向衬套上的负载平衡系统，该泵具有出色的耐用性。
该泵分为三组规格，分别为排量至9,1、27,9和87,6cm3/rev，同时其工作压力可至 250 bar (标准) 和310 bar(高压型H)。
该泵可提供顺时针旋转，逆时针旋转和可逆旋转三种形式，配锥形轴(标准)。 其他形式的轴可根据要求提供。
该泵可以多联泵形式供应，通过组合实现多种流量。花键连接动力系统确保了高动力性能。
安装
GP型齿轮泵安装时，其轴可朝向任意方向。
在泵参与工作之前，必须确保泵的旋转方向和泵体上箭头标注的方向一致。
运行之前，泵壳必须充满油。
一次运行之前，必须从泵的工作油口进行排气。
泵启动时，尤其是在低温条件下，必须处于卸荷状态。
选择合理的吸油管路管径，以保证油液的流动畅通。弯曲和节流，或者过长的管路都会妨碍泵的正常工作。建议吸油管路流速不超过1-2m/sec。
允许的小相对吸油压力为-0,3 bar。吸油压力异常时泵将无法正常工作。
齿轮泵的工作转速不得低于小转速。安装前必须注入相同的工作液压油。通过连接管路注油。如果需要，可手动驱动泵旋转。
电机泵组连接必须直接通过能够补偿偏差的弹性联轴器完成。不允许联轴器在泵的轴端产生轴向或者径向的负载。
多联泵
允许多联泵组合，意味着在独立液压回路中，可以实现多种流量组合。
进行多联泵组合时，必须满足以下要求：
多联泵组合时，各泵必须是相同规格，或者按照规格顺序递减。
多联泵的大转速由转速小的泵决定。
不得超过大允许扭矩值。
意大利迪普马DUPLOMATIC齿轮泵订货型号：
GP3F0427R01F20N+GP1R0041RF20N
GP2-0095R00F/20N
GP2-0140L95B/20N
GP2-0140R97F/20N
GP2-0140R95F/20N
GP2-0095D00F/20N
GP30394R95F20N
GP3-0394R97F/20N
GP3-0427R95F/20N
GP2-0095R05B/20V
GP2-0158R97F/20N
GP2-0279R97F/20N
1P-4.2R/11N
GP1R0020RF20N
GP3F0394R97F20N+GP1R0061RF20N
GP10027R95B20NH
GP20113R97F20N
GP20140R95B20N
GP30264R97F20N
GP30337R97F20N
GP30264R97F20N
GP30337R97F20N
GP3F0394R97F20N+GP1M0061RF20N+GP1R0041RF20N
GP3F-0337R97B/20N+GP2R-0113RB/20N
GP3-0264R97F/20N
迪普马DUPLOMATIC内啮合齿轮泵IGP
-IGP内啮合齿轮泵分为五种规格，每种规格包含一系列不同的排量。
-由于和工作压力成比例的径向和轴向补偿，以及低工作噪音，IGP泵性能。
-优化的载荷分配以及特殊的耐磨轴承，使得泵能够在高压下持续工作，且延长了泵的工作寿命。
-IGP泵也可以多联泵形式供应，通过组合实现多种流量。
技术参数
IGP泵规格： 3；4；5；6；7
排量范围：3,6-10,2cm3/rev；13,3-32,6cm3/rev,7；33,1 - 64,9cm3/rev；64,1 - 126,2cm3/rev；125,8 - 251,7cm3/rev；
流量范围 (1500 rpm时)：5,4 - 15,3l/min；19,9 - 48,9l/min；49,6 - 97,3l/min；96,1 - 189,3l/min；188,7 - 377,5l/min；
旋转方向：顺时针或者逆时针(从轴端观察)
液压连接：法兰接头SAE J518 c
安装形式：法兰 SAE J744 c
重量（单泵）：4-4.8kg；8.6-11kg；15.5-18.7kg；29.2-35kg；46.5-59kg；
环境温度范围：-10/+60℃
油液温度范围：-10/+80℃
推荐油液粘度：25-100cSt
液压油类型
使用带防沫剂和抗氧化剂的矿物基液压油。
液压油粘度：
液压油工作粘度必须在以下范围内：
小粘度 10 cSt 油液高工作温度80 °C下
佳粘度 25 - 100 cSt 油液处于油箱中的工作温度下
大粘度 2000 cSt 于泵启动阶段
选择油液时，必须确保在工作温度下，液压油实际粘度在上述范围内。
意大利迪普马DUPLOMATIC内啮合齿轮泵订货型号：
IGP3-006-R05/11N
迪普马DUPLOMATIC轴向柱塞变量泵VPPM
斜盘式轴向柱塞变量泵VPPM，适用于开式回路。
-该泵可提供四种不同的规格，大排量分别为29,46,73以及87cm3/rev。
-泵的流量和转速及斜盘摆角成正比，而且斜盘摆角可以无级调节。大摆角和小摆角可通过相应的调节螺钉进行机械限制。
-该系列泵适用于中高压工作压力(连续工作压力至280 bar，峰值压力至350 bar)。由于一些特殊设计，该系列泵的驱动轴可以承受较高的轴向和径向负载。
-该泵通常提供ISO 3019/2安装法兰，多联泵的中间级泵和尾泵除外。多联泵仅提供SAE J744 2孔法兰和SAE J744花键轴。
-根据应用需求，该系列泵可提供7种不同的控制机构。
技术参数
泵规格 029 046 073 087
大排量 cm3/rev 29 46 73 087
大工作压力 (相对压力)：
- 连续工作：280bar、250bar
- 间歇工作：315bar、280bar
- 峰值压力: 350bar、315bar
大排量时的大转速 3000rpm 2600rpm 2200rpm 1850rpm
旋转方向 顺时针或者逆时针(从轴端观察)
液压连接 SAE 法兰接头
安装形式 (单泵) ISO 3019/2 法兰
质量 (单泵) 18kg 24kg 33kg 33kg
环境温度范围 -15 / +70°C
油液温度范围 -25 / +80°C
推荐油液粘度 15 ÷ 35cSt
订货型号示例
a) 单泵，排量29 cm3/rev，带压力控制- ISO 安装法兰和驱动轴 (标准)
VPPM-029PC-R55S/10N000
b) 单泵，排量46 cm3/rev，带远程压力控制 - SAE 安装法兰和SAE花键驱动轴
VPPM-046PCR-R01S/10N000
c) 单泵，排量73 cm3/rev，带压力控制装置 - ISO 安装法兰和驱动轴(标准)
VPPM-073PCX-R55S/10N000
d) 单泵，排量46 cm3/rev，带集成式比例压力和比例流量控制 - 压力控制范围至280 bar
VPPM-046PQCE5-R55S/11N000
e) 单泵，排量46 cm3/rev，带功率控制，设定为1460 rpm时18,5 kW (扭矩 = 122 Nm)
VPPM-046PQNC-R55S/10N000/M122
f) 单泵，排量73 cm3/rev，带功率控制，集成比例压力和比例流量控制 - 功率控制设定为98 Nm - 压力控制范围至280 bar
VPPM-073PQNCE5-R55S/11N000/M098
g) 一级泵，排量73 cm3/rev，带压力控制， 可连接泵VPPM-029
VPPM-073PC-R55S/10N62S
h) 双联泵： - 一级泵，排量46 cm3/rev，带压力和流量控制
- 二级泵，排量29 cm3/rec，带压力控制
VPPM-046PQC-R55S/10N62S + VPPM-029PC-R01S/N000
i) 三联泵： - 一级泵，排量73 cm3/rev，带流量和压力控制
- 二级泵，排量46 cm3/rev，带压力控制
- 三级泵，排量14 cm3/rev，齿轮泵，规格2
VPPM-073PQC-R55S/10N63S + VPPM-046PC-R01S/10N12S + GP2-0140R01F/20N
意大利迪普马DUPLOMATIC柱塞泵订货型号：
VPPM-029PQC-R55S/10N000
VPPM-073PC-R55S/10N000
DUPLOMATIC比例减压阀MZE5/58-24
