品牌:力士乐REXROTH
品牌:力士乐REXROTH
订货号:R900534508
型号:PV7-1A/25-45RE01MC0-08
起订:1个
供应:100个
发货:3天内

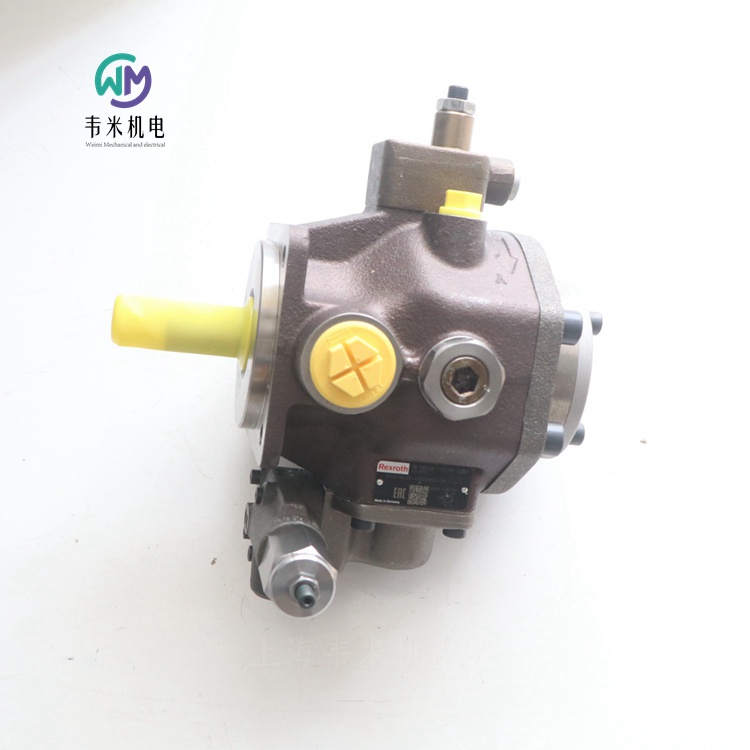

力士乐叶片泵PV7-1A/25-45RE01MC0-08，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！
力士乐REXROTH叶片泵PV7-1X/25-45RE01MC0-08
R900534508 PV7-1A/25-45RE01MC0-08
可调节泵，标称尺寸45 cm?，压力80 bar，适用于工业应用，开路
工业应用中的高可靠性。低噪音和脉动水平。由于具有高重复性的低滞后，因此具有的控制行为。可与力士乐其他泵灵活组合。
铸铁外壳
可变排量泵
用于开路的工业应用
带NBR密封
产品特性
类型 变量
标称尺寸[cm?] 45
压力[bar] 80
体积流量[l/min] 81
旋转方向 顺时针方向的
轴端 带键控弹簧的圆柱形直径为B.25 mm，ISO 3019-2
固定 4孔安装法兰100B4HW，符合ISO 3019-2
压力流体 HLP、HLPD、HVLP、HVLPD
密封件 NBR
重量[kg] 18.72
力士乐REXROTH液压提升换向阀 M-3SEW6U3X/420MG24N9K4/V
R900570174 M-3SEW6U38/420MG24N9K4/V
高性能范围内的工业液压阀，根据液压符号可靠切换油流方向
带隐藏式手动操作
座阀
直动式
公称尺寸 6，符号 U，电磁操作，24 V DC
连接图 ISO 4401-03-02-0-05
压力 [bar] 420
体积流量 [l/min] 25
活塞符号 符号 U
连接类型 板材结构
标称尺寸 6
驱动类型 带电磁操作
连接数 3
开关位置数 2
电源电压 24 VDC
电插头 设备插头 3 针 (2 + PE)
电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 1.49
博世力士乐的换向阀可切换流动方向，从而切换液压驱动器的运动或旋转方向。通过相应的转换符号来释放或阻塞所需线路。
力士乐REXROTH液压提升换向阀 M-3SEW6C3X/420MG24N9K4
R900566273 M-3SEW6C38/420MG24N9K4
公称尺寸 6，符号 C，电磁操作，24 V DC
高性能范围内的工业液压阀，根据液压符号可靠切换油流方向
带隐藏式手动操作
座阀
直动式
连接图 ISO 4401-03-02-0-05
大压力 [bar] 420
大体积流量 [l/min] 25
活塞符号 符号 C
连接类型 板式结构
标称尺寸 6
驱动类型 带电磁操作
连接数 3
开关位置数 2
电源电压 24 VDC
电插头 3 针设备插头 (2 + PE)
电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 1.5
博世力士乐的换向阀可切换流动方向，从而切换液压驱动器的运动或旋转方向。通过相应的转换符号来释放或阻塞所需线路。
力士乐REXROTH液压提升换向阀 M-3SEW6U3X/420MG24N9K4
R900566283 M-3SEW6U38/420MG24N9K4
公称尺寸 6，符号 U，电磁操作，24 V DC
高性能范围内的工业液压阀，根据液压符号可靠切换油流方向
带隐藏式手动操作
座阀
直动式
连接图 ISO 4401-03-02-0-05
大压力 [bar] 420
大体积流量 [l/min] 25
活塞符号 符号 U
连接类型 板式结构
标称尺寸 6
驱动类型 带电磁操作
连接数 3
开关位置数 2
电源电压 24 VDC
电插头 3 针设备插头 (2 + PE)
电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 1.48
力士乐REXROTH电磁操作的二位三通和二位四通方向座阀
M-.SEW 10
R900054399 M-3SEW10C15/420MG24N9K4/P
规格 10
组件系列 1X
大工作压力 420 / 630 bar
大流量 40 l/min
特点
电磁操作的直动式方向座阀
油口安装面符合 ISO 4401-05-04-0-05
被截止的接口无泄漏密封
在压力作用下长期闲置后仍能安全地开关
带可拆卸线圈的气隙直流线圈（若为交流电源则必须装有整流器）
电磁线圈可旋转 90°
电气连接作为单个连接
带隐藏的手动应急控制，可选
位置感应开关（无触点），可选
二位三通方向座阀
M-.SEW 型号的方向阀是电磁操作的方向座阀。该阀控制流体的启动、停止和方向。
它主要由壳体、线圈、强化的阀系统以及闭合元件阀芯组成。
基本原理
在初始位置，控制阀芯由弹簧压入阀座，在阀芯位置，由线圈 压入阀座。线圈 的力通过斜手柄和滚珠 施加到两侧密封的阀芯上。两个密封元件之间的腔体连接到油口 P。因此，阀系统根据起动力（线圈或复位弹簧）进行压力补偿。因此，可在不超过 630 bar 的情况下使用阀门。
注意！
二位三通方向座阀具有“阀芯负遮盖”。因此，必须始终连接油口 T。这意味着，在切换过程中（从一个阀座开始打开到另一个阀座关闭）油口 P–A–T 相互连接。然而，此过程在这段时间内即可完成，在几乎所有应用中都无关紧要。
手动应急操作允许在不给线圈通电的情况下切换阀。
注意！
要确保不超过的大流量！如果适用，可插入节流插件来限制流量（请参阅功能说明）。
二位四通方向座阀
通过位于二位三通方向座阀下方称为“Plus-1 板”的叠加阀板，可实现二位四通方向座阀的功能。
Plus-1 板的功能：
初始位置
不操作主阀。弹簧将滚珠保持在阀座 上。油口 P 被堵塞，油口 A 连接到油口 T。除此之外，一条控制油路连接 A 和控制阀芯 的较大区域，因而可卸载至油箱。通过 P 施加的压力会将滚珠推到阀座上。现在，P 连接到 B，并且 A 连接到 T。
过渡位置：
启动主阀时，阀芯克服弹簧移动并被压入阀座。在此期间，将堵塞油口 T，而将 P、A 和 B 短暂连接在一起。
阀芯位置：
P 连接到 A。由于泵压力经由 A 作用在控制阀芯 的较大区域上，滚珠被压入阀座。因此，B 连接到 T，P 连接到 A。Plus-1 板中的滚珠具有“阀芯正遮盖”。
注意！
当使用差动液压缸时，为避免过压，必须将液压缸的环形区域连在 A 处。
节流插件
根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，就需要使用节流插件。
示例：
蓄能器工作，
作为先导控制阀与内部先导控制液压油分流结合使用。
二位三通方向座阀 （参阅功能说明）
节流插件插入到座阀的油口 P 中。
二位四通方向座阀 （参阅功能说明）
节流插件插入到 Plus-1 板的油口 P 中。
单向阀插件
单向阀插件允许流体从 P 自由流向 A，并能够无泄漏阻止从 A 到 P 的流动。
二位三通方向座阀 （参阅功能说明）
单向阀插件插入到座阀的油口 P 中。
二位四通方向座阀 （参阅功能说明）
单向阀插件插入到 Plus-1 板的油口 P 中。
德国力士乐REXROTH电磁球阀订货号和型号：
R900054399 M-3SEW10C15/420MG24N9K4/P
R900049870 M-3SEW10C16/630MG24N9K4
R900075565 M-3SEW10C1X/420MG24N9K4
R900075563 M-3SEW10U1X/420MG24N9K4
博世力士乐的换向阀可切换流动方向，从而切换液压驱动器的运动或旋转方向。通过相应的转换符号来释放或阻塞所需线路。
力士乐REXROTH液压提升换向阀 M-3SEW10U1X/420MG24N9K4
R900075563 M-3SEW10U16/420MG24N9K4
标称尺寸 10，符号 U，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向。
座阀
直动式
连接图 ISO 4401-05-04-0-05
大压力 [bar] 420
大体积流量 [l/min] 40
活塞符号 符号 U
连接类型 板式结构
标称尺寸 10
驱动类型 带电磁操作
连接数 3
开关位置数 2
电源电压 24 VDC
电插头 3 针设备插头 (2 + PE)
电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 2.08
博世力士乐的换向阀可切换流动方向，从而切换液压驱动器的运动或旋转方向。通过相应的转换符号来释放或阻塞所需线路。
力士乐REXROTH液压提升换向阀 M-3SEW10C1X/420MG24N9K4
R900075565
标称尺寸 10，符号 C，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向。
座阀
直动式
连接图 ISO 4401-05-04-0-05
大压力 [bar] 420
大体积流量 [l/min] 40
油路符号 符号 C
连接类型 板式结构
标称尺寸 10
驱动类型 带电磁操作
连接数 3
开关位置数 2
电源电压 24 VDC
电插头 3 针设备插头 (2 + PE)
电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 2.09
力士乐REXROTH液压-电气柱塞式压力开关
HED 8 -2X
组件系列 2X
大工作压力 630 bar
压力等级 50、100、200、350 和 630 bar
UL 组件，CCC 认证
重量：0.8kg
安装位置：任意
环境温度范围（NBR 密封件）：-25 … +50℃
环境温度范围（FKM 密封件）：-20 … +50℃
环境温度范围（低温密封件）：-40 … +50℃
正弦试验：DIN EN 60068-2-6:1996-05：10…2000 Hz / 大 10 g / 10 倍周期
运输冲击：DIN EN 60068-2-27:1995-03：15 g / 11 ms
冲击测试：DIN EN 60068-2-29:1995-03：25 g / 6 ms
噪音测试：DIN EN 60068-2-64:1996-05:20…2000 Hz / 10 g RMS / 30 min
符合性/证书：
CE：
DIN EN 61058-1: 2002 / A2: 2008
DIN EN 60947-1: 2007 / A1: 2011
DIN EN 60947-5-1: 2004 / A1: 2009
DIN EN 60529: 1991 / A2: 2013
UL：UL 508 第 17 版，文件编号：E223220（高 350 bar）
CCC：GB14048.5-2008
RoHS：符合欧盟指令 2011/65/EU
液压油温度范围（NBR 密封件）：-25 … +80℃
液压油温度范围（FKM 密封件）：-20 … +80℃
液压油温度范围（低温密封件）：-40 … +80℃
粘度范围：10 … 800mm?/s
加载次数：≥ 5 百万
带连接器“K14”：EN 175301-803，3 极 + PE
防护等级符合 EN 60529 标准：IP65（已安装并固定连接插头）
带连接器“K35”：IEC 61076-2-101，M12 x 1，A 编码，4 极
防护等级符合 EN 60529 标准：IP67，已安装和装配连接插头
大切换频率：7200 1/h
转换度（重复精度）：< 调定压力的 1 %
开关：符合 VDE 0630-1/DIN EN 61058-1
转换电阻：< 50mΩ
特点：
用于底板安装/管道安装
用于法兰连接，符合 ISO 16873
作为垂直叠加元件，与叠加阀板相连接，符合 ISO 4401
5 档压力
4 种调整类型：
– 带或不带保护帽的主轴
– 带刻度的主轴，带或不带保护帽
– 带刻度旋钮
– 带刻度可锁定旋钮
电气连接
– 带设计 A 阀插头（大型方形连接器）
– 带 M12 x 1 连接器
带常闭/常开触点功能的微动开关
电流零电位转换（从 1 mA 到 2 A）
压力范围经过 UL 认证，高达 350 bar
HED 8 类型的液压-电气压力开关是柱塞式压力开关。它们的基本构成是壳体、带柱塞的安装套件、压缩弹簧、调节元件和微动开关。
如果要监测的压力低于调定压力，则操作微动开关。要监测的压力通过节流孔传到柱塞。柱塞受弹簧座支持并克服压缩弹簧不断变化的作用力。弹簧座将柱塞的运动传输到微动开关，并在达到调定压力时释放后者的压力。这会打开或关闭电路，具体取决于电路设置。弹簧座的机械前挡块在压力突然降低和过压的情况下，可保护微动开关免于受到机械损伤，并防止压缩弹簧的固态压缩。
注意：
要延长使用寿命，安装压力开关时应确保振动较小，使其免于受到液压冲击。
德国力士乐REXROTH压力继电器订货号和型号：
R901107394 HED8OH-20/50K14KW
R901099808 HED8OH-20/200K14
R901107369 HED8OH-20/200K14KW
R901101640 HED8OH-20/350K14
R901106509 HED8OP-20/100K14S
R901102747 HED8OP-20/100K14
R901107370 HED8OP-20/100K14KW
R901107790 HED8OP-20/100K14AS
R901102721 HED8OP-20/200K14
R901108018 HED8OP-20/200K14KW
R901106453 HED8OP-20/350K14
R901107914 HED8OP-20/350K14KS
R901102349 HED8OH-20/50K14
R901107086 HED8OH-20/50K14AS
R901102706 HED8OA-20/100K14
R901106262 HED8OA-20/100K14AS
R901095551 HED8OA-20/100K14KS
R901106448 HED8OA-20/200K14KW
R901102716 HED8OA-20/350K14KW
R901107915 HED8OA-20/630K14S
R901102360 HED8OH-20/100K14
R901107122 HED8OH-20/100K14KW
R901102706 HED8OA-2X/100K14
R901094159 HED8OA-2X/100K14KW
R901101698 HED8OA-2X/50K14
R901102710 HED8OA-2X/350K14
R901102711 HED8OA-2X/100K14S
R901102708 HED8OA-2X/200K14
R901106448 HED8OA-2X/200K14KW
R901102747 HED8OP-2X/100K14
R901107370 HED8OP-2X/100K14KW
R901107083 HED8OP-2X/50K14
R901106453 HED8OP-2X/350K14
R901107129 HED8OP-2X/350K14KW
R901107129 HED8OP-20/350K14KW
R901091138 HED8OP-2X/350K14AS
R901102721 HED8OP-2X/200K14
R901108018 HED8OP-2X/200K14KW
R901107095 HED8OH-2X/350K14KW
R901099789 HED8OH-2X/200K14V
R901102349 HED8OH-2X/50K14
R901107086 HED8OH-2X/50K14AS
R901099808 HED8OH-2X/200K14
R901107369 HED8OH-2X/200K14KW
R901101640 HED8OH-2X/350K14
R901102360 HED8OH-2X/100K14
R901107122 HED8OH-2X/100K14KW
力士乐REXROTH压力继电器HED8OH-2X/50K14
压力开关R901102349 HED8OH-20/50K14
50 bar，带 NC/NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）
电流从1 mA到2.0 A的无电势切换。小滞后，取决于设置的切换点。高重复性<设定压力的1%
六角形
活塞压力开关
具有打开/关闭功能的微动开关
无电缆盒，装置插头DIN EN 175301-803
带NBR密封
产品特性
连接图像 法兰连接（ISO 16873）
产品系列 HED 8
压力[bar] 50
连接类型 法兰连接
输出信号 具有打开/关闭功能的微动开关
电源电压 12…250伏交流/直流
电气插头 设备插头4针（3°PE）
电气连接说明 设备插头4针（3?PE），符合EN 175301-803
符合性说明 CE符合低压指令2014/35/EU
压力流体 HLP、HLP、hdpd、HVLP、HVLPD
密封 NBR
重量[kg] 0.56
力士乐REXROTH压力开关HED 8 OP-2X/350K14
压力继电器R901106453 HED8OP-20/350K14
350巴，具有打开/关闭功能的微型开关，装置插头DIN EN 175301-803（大立方体插头）
电流从1 mA到2.0 A的无电势切换。小滞后，取决于设置的切换点。高重复性<设定压力的1%
活塞压力开关
具有打开/关闭功能的微动开关
调整类型：带六角套筒、无刻度、无保护帽的主轴
无电缆盒，装置插头DIN EN 175301-803
带NBR密封
产品特性
连接图像 板式结构
压力[bar] 350
连接类型 板式结构
输出信号 具有打开/关闭功能的微动开关
电源电压 12至250 V交流/直流
电气插头 设备插头4针（3+PE）
电气连接说明 设备插头4针（3+PE），符合EN 175301-803
符合性说明 CE符合低压指令2014/35/EU
压力流体 HLP、HLP、hdpd、HVLP、HVLPD
密封件 NBR
重量[kg] 0.7431
力士乐REXROTH压力开关HED 8 OP-2X/100K14S
压力继电器R901106509 HED8OP-20/100K14S
100巴，具有打开/关闭功能的微型开关，装置插头DIN EN 175301-803（大立方体插头）
电流从1 mA到2.0 A的无电势切换。小滞后，取决于设置的切换点。高重复性<设定压力的1%
活塞压力开关
具有打开/关闭功能的微动开关
调节类型：带六角套筒的主轴，无刻度，带保护帽，可密封
无电缆盒，装置插头DIN EN 175301-803
带NBR密封
产品特性
连接图像 板式结构
压力[bar] 100
连接类型 板式结构
输出信号 具有打开/关闭功能的微动开关
电源电压 12至250 V交流/直流
电气插头 设备插头4针（3+PE）
电气连接说明 设备插头4针（3+PE），符合EN 175301-803
符合性说明 CE符合低压指令2014/35/EU
压力流体 HLP、HLP、hdpd、HVLP、HVLPD
密封件 NBR
重量[kg] 0.7656
力士乐叶片泵PV7-1A/25-45RE01MC0-08
