品牌:永成
包装:简易
厂家:永成
名称:孔板流量计
起订:2台
供应:580台
发货:3天内
立即购买
产品佳 不用自夸 回头客知道售后好 不用画饼 评论栏看到
只要你踏出尝试的那一步
剩下的99步都由我稳步前进
绝不让你损失毫厘

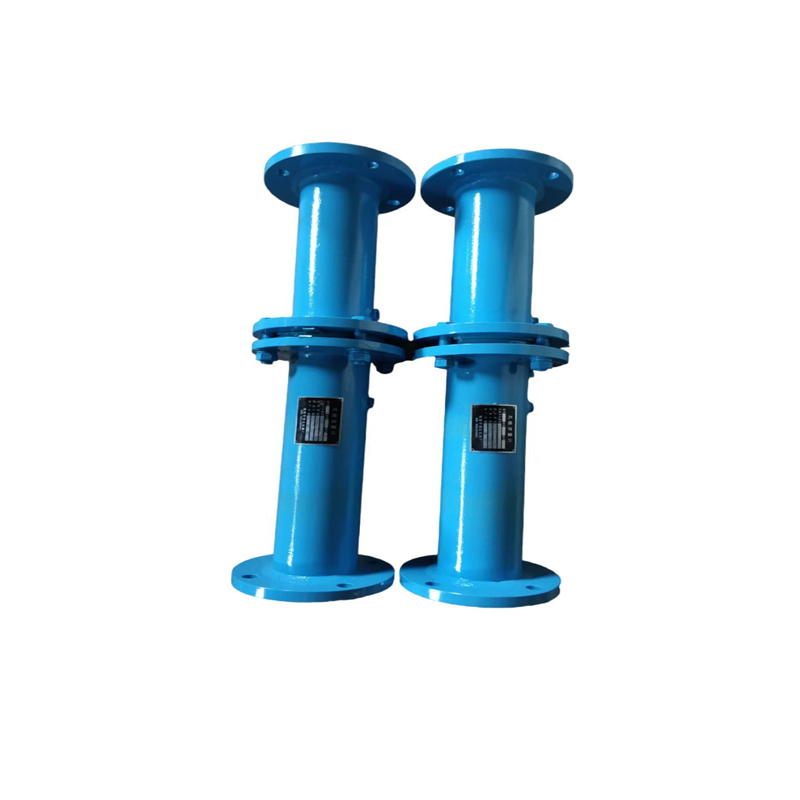

煤矿抽采管路主要节流装置旋转式孔板流量计
一、旋转式孔板流量计用途
煤矿瓦斯广使用的孔板流量计多为固定孔板流量计，该装置设置在抽放主管、分管和支管上，当流体经管道内的节流装置会产生一定的管道阻力，随着管线的延伸，特别是分支管线的曾加，造成抽放管线阻力问题，为保障抽放系统末端抽放负压，提高抽放效果，本厂根据市场需求言发旋转式孔板流量计，用以解决抽放管线阻力问题，旋转式孔板流量计做到了将测量孔板与旁通管路二合一，即能使用孔板测量流量，又能使介质不阻挡通过管路，减小管线阻力，起到旁通的作用。本设结构紧凑、操作简单、启闭灵活、使用安装方便，也解决了行道狭小安装不方便的问题，可根据不同管径匹配不同管径的流量计。
二、工作原理
旋转式孔板流量计是通过流体流到孔口时，流股截面收缩，通过孔口后，流股还继续收缩，到距离（约等于管径的1/3至2/3倍）达到小，然后才转而逐渐扩大到充满整个管截面，流股截面小处，速度大，而相应的静压强低，称为缩脉。因此，当流体以的流量流经小孔时，就产生的压强差，流量越大，所产生的压强差越大。因此，利用测量压强差的方法就可测量流体流量。
一体化节流装置就是出厂前由流量计的生产厂家按照用户的要求将节流装置与截止阀、引压管、三阀组和差压变送器组装在一起，货到只须将其法兰与管道爆接和接入差压变送器电缆可投入使用，不过目前市面上因部件的差异化，通过U型压差计测量出压差后，结合函数计算公式计算出混合流量值的用户也有很多，这样既能节省采购的成本，又能将更准的核算出瓦斯的量值。
