品牌:力士乐REXROTH
品牌:力士乐REXROTH
订货号:R901107790
型号:HED8OP-20/100K14AS
起订:1个
供应:100个
发货:3天内

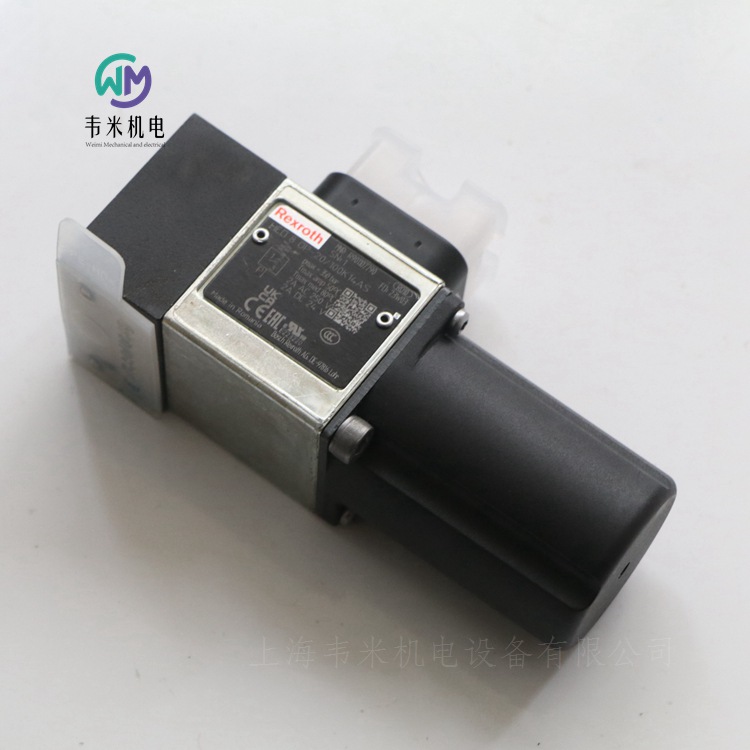

力士乐压力开关HED8OP-20/100K14AS，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！
力士乐REXROTH液压-电气柱塞式压力开关
HED 8 -2X
组件系列 2X
大工作压力 630 bar
压力等级 50、100、200、350 和 630 bar
UL 组件，CCC 认证
重量：0.8kg
安装位置：任意
环境温度范围（NBR 密封件）：-25 … +50℃
环境温度范围（FKM 密封件）：-20 … +50℃
环境温度范围（低温密封件）：-40 … +50℃
正弦试验：DIN EN 60068-2-6:1996-05：10…2000 Hz / 大 10 g / 10 倍周期
运输冲击：DIN EN 60068-2-27:1995-03：15 g / 11 ms
冲击测试：DIN EN 60068-2-29:1995-03：25 g / 6 ms
噪音测试：DIN EN 60068-2-64:1996-05:20…2000 Hz / 10 g RMS / 30 min
符合性/证书：
CE：
DIN EN 61058-1: 2002 / A2: 2008
DIN EN 60947-1: 2007 / A1: 2011
DIN EN 60947-5-1: 2004 / A1: 2009
DIN EN 60529: 1991 / A2: 2013
UL：UL 508 第 17 版，文件编号：E223220（高 350 bar）
CCC：GB14048.5-2008
RoHS：符合欧盟指令 2011/65/EU
液压油温度范围（NBR 密封件）：-25 … +80℃
液压油温度范围（FKM 密封件）：-20 … +80℃
液压油温度范围（低温密封件）：-40 … +80℃
粘度范围：10 … 800mm?/s
加载次数：≥ 5 百万
带连接器“K14”：EN 175301-803，3 极 + PE
防护等级符合 EN 60529 标准：IP65（已安装并固定连接插头）
带连接器“K35”：IEC 61076-2-101，M12 x 1，A 编码，4 极
防护等级符合 EN 60529 标准：IP67，已安装和装配连接插头
大切换频率：7200 1/h
转换度（重复精度）：< 调定压力的 1 %
开关：符合 VDE 0630-1/DIN EN 61058-1
转换电阻：< 50mΩ
特点：
用于底板安装/管道安装
用于法兰连接，符合 ISO 16873
作为垂直叠加元件，与叠加阀板相连接，符合 ISO 4401
5 档压力
4 种调整类型：
– 带或不带保护帽的主轴
– 带刻度的主轴，带或不带保护帽
– 带刻度旋钮
– 带刻度可锁定旋钮
电气连接
– 带设计 A 阀插头（大型方形连接器）
– 带 M12 x 1 连接器
带常闭/常开触点功能的微动开关
电流零电位转换（从 1 mA 到 2 A）
压力范围经过 UL 认证，高达 350 bar
HED 8 类型的液压-电气压力开关是柱塞式压力开关。它们的基本构成是壳体、带柱塞的安装套件、压缩弹簧、调节元件和微动开关。
如果要监测的压力低于调定压力，则操作微动开关。要监测的压力通过节流孔传到柱塞。柱塞受弹簧座支持并克服压缩弹簧不断变化的作用力。弹簧座将柱塞的运动传输到微动开关，并在达到调定压力时释放后者的压力。这会打开或关闭电路，具体取决于电路设置。弹簧座的机械前挡块在压力突然降低和过压的情况下，可保护微动开关免于受到机械损伤，并防止压缩弹簧的固态压缩。
注意：
要延长使用寿命，安装压力开关时应确保振动较小，使其免于受到液压冲击。
德国力士乐REXROTH压力继电器订货号和型号：
R901107394 HED8OH-20/50K14KW
R901099808 HED8OH-20/200K14
R901107369 HED8OH-20/200K14KW
R901101640 HED8OH-20/350K14
R901106509 HED8OP-20/100K14S
R901102747 HED8OP-20/100K14
R901107370 HED8OP-20/100K14KW
R901107790 HED8OP-20/100K14AS
R901102721 HED8OP-20/200K14
R901108018 HED8OP-20/200K14KW
R901106453 HED8OP-20/350K14
R901107914 HED8OP-20/350K14KS
R901102349 HED8OH-20/50K14
R901107086 HED8OH-20/50K14AS
R901102706 HED8OA-20/100K14
R901106262 HED8OA-20/100K14AS
R901095551 HED8OA-20/100K14KS
R901106448 HED8OA-20/200K14KW
R901102716 HED8OA-20/350K14KW
R901107915 HED8OA-20/630K14S
R901102360 HED8OH-20/100K14
R901107122 HED8OH-20/100K14KW
R901102706 HED8OA-2X/100K14
R901094159 HED8OA-2X/100K14KW
R901101698 HED8OA-2X/50K14
R901102710 HED8OA-2X/350K14
R901102711 HED8OA-2X/100K14S
R901102708 HED8OA-2X/200K14
R901106448 HED8OA-2X/200K14KW
R901102747 HED8OP-2X/100K14
R901107370 HED8OP-2X/100K14KW
R901107083 HED8OP-2X/50K14
R901106453 HED8OP-2X/350K14
R901107129 HED8OP-2X/350K14KW
R901107129 HED8OP-20/350K14KW
R901091138 HED8OP-2X/350K14AS
R901102721 HED8OP-2X/200K14
R901108018 HED8OP-2X/200K14KW
R901107095 HED8OH-2X/350K14KW
R901099789 HED8OH-2X/200K14V
R901102349 HED8OH-2X/50K14
R901107086 HED8OH-2X/50K14AS
R901099808 HED8OH-2X/200K14
R901107369 HED8OH-2X/200K14KW
R901101640 HED8OH-2X/350K14
R901102360 HED8OH-2X/100K14
R901107122 HED8OH-2X/100K14KW
力士乐REXROTH逻辑阀 LC16A05E7X/V
插装阀R900928456 LC16A05E7X/V
公称尺寸 16，双向（A → B，B → A），液压操作，活塞型 AE
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
高性能范围内的工业液压阀
根据液压符号可靠切换油流方向
无遮盖
环形区域 B=50%
压力 [bar] 420
活塞符号 A5E
连接类型 插装阀
标称尺寸 16
驱动类型 带液压操作
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 0.2
力士乐REXROTH逻辑阀 LC25A20D7X/
插装阀R900912580 LC25A20D7X/
公称尺寸 25，双向（A → B，B → A），液压操作，活塞型 AD
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
座阀
先导式
开启压力 2 bar
面积比 50%
高性能范围内的工业液压阀
根据液压符号可靠切换油流方向
有遮盖
环形区域 B=50%
压力 [bar] 420
活塞符号 A20D
连接类型 插装阀
标称尺寸 25
驱动类型 带液压操作
连接数 2
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 0.4841
力士乐REXROTH逻辑阀 LC16A20E7X/
插装阀R900910269 LC16A20E7X/
公称尺寸 16，双向（A → B，B → A），液压操作，活塞型 AE
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
座阀
先导阀
开启压力 2 bar
面积比 50%
高性能范围内的工业液压阀
根据液压符号可靠切换油流方向
无遮盖
环形区域 B=50%
压力 [bar] 420
活塞符号 A20E
连接类型 插装阀
标称尺寸 16
驱动类型 带液压操作
连接数 2
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 0.199101
力士乐REXROTH二通方向控制功能插装阀
LC（高压）
高压系列
规格 16 … 100
组件系列 6X, 7X
大工作压力 450 bar
大流量 13000 l/min
规格 16 … 100
组件系列 6X, 7X
用于方向控制功能的插装阀
二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖同时充当从功率单元控制侧到先导控制阀的连接件。通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节一个执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。
二通插装阀的一般构成为控制盖 和安装套件。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环（高只能用于 NG32 型号）、阀架、可选带衰减阻尼或不带衰减阻尼，以及闭合弹簧。
二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域。
力士乐REXROTH二通插装阀，压力控制功能
LC..DB（标准）
规格 16 … 100
组件系列 6X, 7X
大流量 7000 l/min
规格 16 … 100
组件系列 6X, 7X
用于压力功能的二通插装阀为先导式座阀或滑阀。设计为插装阀的功率单元安装在按照 DIN ISO 7368 进行标准化的接收孔内，且使用控制盖闭合。
用于手动或电动比例压力调节的先导控制阀作为先导阀集成到控制盖内或安装在控制盖上，其安装尺寸符合 DIN 24 340。
通过将插装阀与控制盖组合，可以实现不同的压力功能。
压力溢流功能
用于压力溢流功能的插装阀（型号 LC .DB...）被设计为无面积差的座阀（在油口 B 处无有效面积）。油口 A 处的有效压力经先导油供油节流孔导入到元件的弹簧侧。在先导控制阀上设定的压力下，阀芯由弹簧力进行压力补偿和闭合。
当达到调定压力时，阀芯开启，且油口 A 处的压力将根据压力-流体特性而受到限制。
减压功能
静止位置闭合
对于具有开启特性的减压功能，将应用一个压力限制插装阀（型号LC..DB40D...）和一个带有减压先导控制阀的控制盖（型号 LFA..DR...）。先导油经供油节流孔和打开的先导控制阀从油口 A 导入到 B 侧。
主阀芯打开，并释放从油口 A 到油口 B 的流量。
当达到调定压力时，阀芯闭合并且油口 B 处的压力将根据压力-流体特性降低。次级受控侧的潜在压力增加经先导控制阀第三路排放至油箱。方向阀的设置将启动执行附加阻塞功能（型号 LFA..DRW...）。
压力顺序功能
此功能启动次级系统基于压力的连接。
所需的切换压力通过集成在控制盖内的先导控制阀进行设置。
先导油供油可通过外部（先导油油口 X）或内部（经先导油油口 X 或 Z2 从油口 A）实现。
先导控制弹簧腔通过卸压经油口 Y 或 Z1 导入到油箱。
油路示例
示例 1： （用于低压系统基于压力卸载的油路）
系统通过高压泵和低压泵供给。系统压力 pS 经先导油油口在外部从高压侧作用在先导控制阀上，其在达到调定压力值后设置卸压油路的低压侧。单向阀 RV（不包括在交付范围内）保护高压系统与现有卸压低压系统的连接。
当达到先导控制弹簧上设定的压力时，将切换先导控制阀，并卸载油箱主阀的弹簧腔。主阀芯打开，并释放 A 至 B 的连接。
在型号 LFA..DZW... 中，可通过电动先导控制阀（不包括在 LFA..DZ... 型控制盖的交付范围内）选择除液压油路之外的所需切换位置。
示例 2： （用于次级系统基于压力的连接的油路）
通过此油路，当系统 1 中的压力未达到值之前，不会连接系统 2。先导油排放从主阀油口 A 内部实现。
德国力士乐REXROTH二通插装阀订货号和型号：
R900911572 LC25DB00E7X/
R900912552 LC25DB20D7X/
R900912549 LC25DB20E7X/
R900912550 LC25DB40E7X/
R900919234 LC25DB40E7X/-004
R900940130 LC32DB20D7X/V
R900912556 LC32DB20D7X/
R983034428 LC32DB20D7XIN010
R900912543 LC32DB20E7X/
R900919236 LC32DB40E74/-004
R900963324 LC32DB80E74/-004
R900938013 LC40DB40A7X/
R900957493 LC40DB80D72/
R900938039 LC50DB20E7X/
R900938041 LC50DB40E7X/
R900767654 LC80DB80E63/
R901206439 LFA32DR2-7X/075
力士乐REXROTH逻辑阀 LC50DB40E7X/
插装阀R900938041 LC50DB40E7X/
公称尺寸 50，A → B，液压操作
高性能范围内的工业液压阀。在设定值下可靠泄压。
座阀
先导式
开启压力 4 bar
无阻尼功能
连接图 ISO 7368-11-10-1-16
压力 [bar] 420
体积流量 [l/min] 2000
活塞符号 A → B
连接类型 插装阀
额定流量 [l/min] 1600
标称尺寸 50
驱动类型 带液压操作
连接数 2
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 3.26
力士乐REXROTH逻辑阀 LC50DB20E7X/
插装阀R900938039 LC50DB20E7X/
公称尺寸 50，A → B，液压操作
高性能范围内的工业液压阀。在设定值下可靠泄压。
座阀
先导式
开启压力 2 bar
无阻尼功能
连接图 ISO 7368-11-10-1-16
压力 [bar] 420
体积流量 [l/min] 2000
活塞符号 A → B
连接类型 插装阀
额定流量 [l/min] 1600
标称尺寸 50
驱动类型 带液压操作
连接数 2
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 3.22
力士乐REXROTH逻辑阀 LC32DB20E7X/
R900912543 LC32DB20E7X/
公称尺寸 32，A → B，液压操作
高性能范围内的工业液压阀。在设定值下可靠泄压。
座阀
先导式
压力 [bar] 420
活塞符号 A → B
连接类型 插装阀
标称尺寸 32
驱动类型 带液压操作
连接数 2
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 0.944701
力士乐REXROTH逻辑阀 LC25DB40E7X/-004
R900919234 LC25DB40E7X/-004
公称尺寸 25，A → B，液压操作
高性能范围内的工业液压阀。在设定值下可靠泄压。
座阀
先导式
压力 [bar] 420
活塞符号 A → B
连接类型 插装阀
标称尺寸 25
驱动类型 带液压操作
连接数 2
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 0.5131
力士乐REXROTH逻辑阀 LC25DB40E7X/
R900912550 LC25DB40E7X/
公称尺寸 25，A → B，液压操作
高性能范围内的工业液压阀。在设定值下可靠泄压。
座阀
先导式
开启压力 4 bar
无阻尼功能
压力 [bar] 420
活塞符号 A → B
连接类型 插装阀
额定流量 [l/min] 450
标称尺寸 25
驱动类型 带液压操作
连接数 2
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 0.137
力士乐REXROTH逻辑阀 LC25DB00E7X/
插装阀R900911572 LC25DB00E7X/
公称尺寸 25，A → B，液压操作
高性能范围内的工业液压阀。在设定值下可靠泄压。
座阀
先导式
压力 [bar] 420
活塞符号 A → B
连接类型 插装阀
标称尺寸 25
驱动类型 带液压操作
连接数 2
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 0.44
力士乐REXROTH二通插装阀，压力控制功能
LC..DB（高压）
用于压力控制功能的插装阀
用于压力功能的二通插装阀为先导式座阀或滑阀。设计为插装阀的功率单元安装在符合 ISO 7368 标准的接收孔内，且使用控制盖闭合。
用于手动或电动比例压力调节的先导控制阀集成到控制盖内或安装在控制盖上。
通过将插装阀与控制盖组合，可以实现不同的压力功能。
压力限制功能
用于限制压力的插装阀型号 LC . DB...）设计为无面积差的座阀（油口 B 处无有效面积）。油口 A 处的有效压力经先导油供油节流孔导入到元件的弹簧侧。在先导控制阀设定的压力下，阀芯会通过弹簧力进行压力补偿并关闭。当达到调定压力时，阀芯开启，且油口 A 处的压力将根据压力-流体特性而受到限制。
力士乐REXROTH二通插装阀，压力控制功能
LC..DR（插装阀）
规格 16 … 63
大流量 1600 l/min
规格 16 … 63
用于压力功能的二通插装阀为先导式座阀或滑阀。设计为插装阀的功率单元安装在按照 DIN ISO 7368 进行标准化的接收孔内，且使用控制盖闭合。
用于手动或电动比例压力调节的先导控制阀作为先导阀集成到控制盖内或安装在控制盖上，其安装尺寸符合 DIN 24 340。
通过将插装阀与控制盖组合，可以实现不同的压力功能。
减压功能
静止位置开启
用于减压功能的插装阀被设计为无面积差的滑阀（在油口 B 处无有效面积）。
作为先导控制阀，应使用具有压力溢流功能的相同盖类型（型号 LFA..DB...）。
油口 A 处的有效压力经先导油供油节流孔引入到阀芯的弹簧侧。在性能限制和先导控制阀设定的压力下，阀芯由弹簧力进行压力补偿并保持在开启位置，以实现从油口 B 到油口 A 的自由流动。
当达到调定压力时，阀芯闭合并且油口 A 处的压力将根据压力-流体特性降低。
德国力士乐REXROTH插装阀订货号和型号：
R900912560 LC16DR40E7X/
R900912563 LC32DR40E7X/
R900912562 LC32DR20E7X/
R900938018 LC40DR40E7X/
力士乐REXROTH二通插装阀，压力控制功能
LFA..DB（标准）
规格 16 … 100
大工作压力 420 bar
规格 16 … 100
用于压力功能的二通插装阀为先导式座阀或滑阀。设计为插装阀的功率单元安装在按照 DIN ISO 7368 进行标准化的接收孔内，且使用控制盖闭合。
用于手动或电动比例压力调节的先导控制阀作为先导阀集成到控制盖内或安装在控制盖上，其安装尺寸符合 DIN 24 340。
通过将插装阀与控制盖组合，可以实现不同的压力功能。
压力溢流功能
用于压力溢流功能的插装阀（型号 LC .DB...）被设计为无面积差的座阀（在油口 B 处无有效面积）。油口 A 处的有效压力经先导油供油节流孔导入到元件的弹簧侧。在先导控制阀上设定的压力下，阀芯 由弹簧力进行压力补偿和闭合。
当达到调定压力时，阀芯 开启，且油口 A 处的压力将根据压力-流体特性而受到限制。
减压功能
静止位置开启
用于减压功能的插装阀被设计为无面积差的滑阀（在油口 B 处无有效面积）。
作为先导控制阀，应使用具有压力溢流功能的相同盖类型（型号 LFA..DB...）。
油口 A 处的有效压力经先导油供油节流孔引入到阀芯的弹簧侧。在性能限制和先导控制阀设定的压力下，阀芯由弹簧力进行压力补偿并保持在开启位置，以实现从油口 B 到油口 A 的自由流动。
当达到调定压力时，阀芯闭合并且油口 A 处的压力将根据压力-流体特性降低。
德国力士乐REXROTH插装阀盖板订货号和型号：
R900912751 LFA16DB2-71/050
R900938082 LFA40DB2-71/050
R900912763 LFA32DB2-71/050
R900938082 LFA40DB2-7X/050
R900938092 LFA40DBS2-7X/315
R900973333 LFA80DB2-63/100x99F35
1815500269 LFR40DBE49-10/
力士乐REXROTH逻辑阀盖板 LFA50DZWA2-7X/315
R901318922 LFA50DZWA2-71/315
公称尺寸 50，顺序压力的手动压力设置，可关闭，带安装面 ISO4401
2 通插装阀的控制盖。根据液压符号，与 2 通插装阀组合可实现可靠的压力接通。
DZWA
顺序压力，可关闭
连接图 ISO 7368
压力 [bar] 315
连接类型 板材结构
标称尺寸 50
驱动类型 手动压力调节
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 9.7
力士乐压力开关HED8OP-20/100K14AS
