品牌:力士乐REXROTH
品牌:力士乐REXROTH
订货号:R930000552
型号:043404108500000
起订:2个
供应:200个
发货:3天内

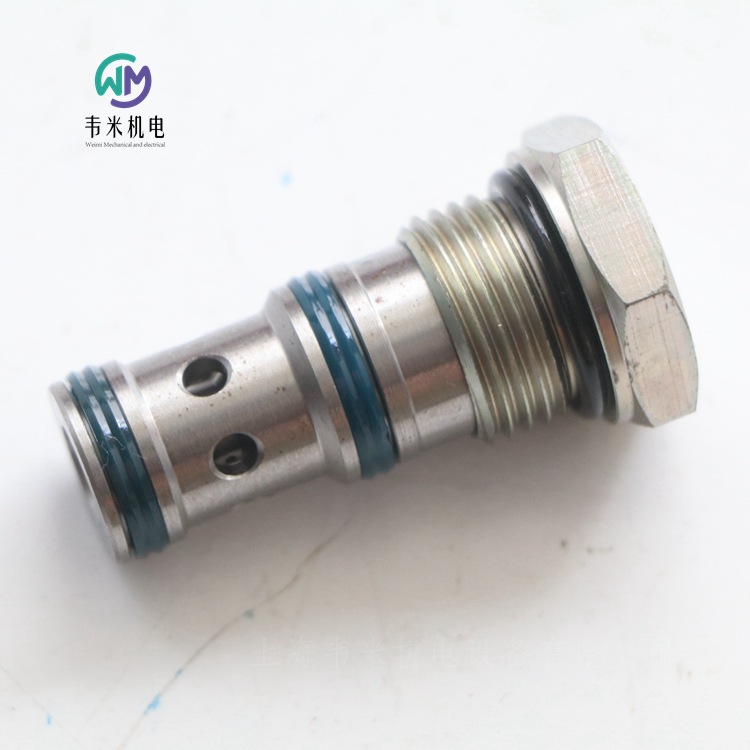

力士乐螺纹插装阀单向阀043404108500000，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，价格实惠；热诚欢迎新老客户咨询购买！
力士乐REXROTH螺纹插装阀
先导式止回阀，
先导关闭，
普通空腔，尺寸10
VUPC-10A
04.34.04-X-85-Z
描述
当1处的压力上升到弹簧偏置压力以上时，提升阀被提升，允许从1到2流动。阀门在2到1之间关闭（检查）。当端口3处存在足够的先导压力时，先导活塞将提升阀固定在阀座上，从1到2的流量被阻断。精密机械加工和硬化工艺可在检查条件下实现几乎无泄漏的性能。
技术数据
工作压力350巴（5000磅/平方英寸）
流量70 l/min（18 gpm）
先导比1.9:1
内部泄漏5滴/分钟。
流体温度范围-30至100°C（-22至212°F）
安装扭矩41-47 Nm（30-35 ft-lbs）
重量0.15千克（0.33磅）
空腔CA-10A-3C（见数据表18325-70）
线体和标准部件
MTTFd
150年见数据表18350-51
密封套件
代码：RG10A9010530100
材料编号：R901111368
流体
在粘度为5至800 mm2/s（cSt）时具有润滑性能的矿物基或合成材料
建议的流体污染程度
标称值为10?m（NAS 8）/ISO 4406 19/17/14
安装位置无限制
力士乐REXROTH螺纹插装阀止回阀订货号和型号：
R930000552 043404108500000-VUPC-10A-G-00
力士乐REXROTH螺纹插装阀
电磁阀先导式提升阀
双向常闭
普通空腔，尺寸08
VEI-16-08A-NC
OD.15 - X - 18 - Y - Z - W
技术数据
新的VEI-16系列采用了一种新的电磁阀概念，提供了的性能，使阀芯能够在恶劣的环境中工作。Cartridges还采用了的液压部件设计，提供了的液压性能。
说明：
在低流量功能或低容量执行机构的情况下，特别建议使用W=000T快速响应版本的VEI-16-08A。对于低流量、低容量功能、低容量执行器，也建议使用直动式电磁阀（VEDT-16-08A）。
技术数据
全体的
重量0.15千克（0.33磅）
安装方向无限制
储存环境温度范围-40至100°C（-40至212°F）
工作环境温度范围
-30至90°C（-22至194°F），W=0000
-30至75°C（-22至167°F），W=000T
盐雾试验
DIN EN ISO 9227:2017-07
500小时
工作压力350巴（5000磅/平方英寸）
流量范围
对于W=0000，0.5-40 l/min（0.1-11 gpm）
对于W=000T，0.5-30 l/min（0.1-8 gpm）
疲劳循环寿命
350巴时200万次循环420巴时150000次循环
内部泄漏：
5滴/分钟，X=01、05、07
20滴/分钟，X=31,03,09
W的切换时间=0000
打开≤50ms
闭合≤100 ms
W=000T的切换时间
打开≤50ms
闭合≤50ms
流体温度范围-20至80°C（-4至176°F）
流体：矿物基或合成材料，在粘度为20至380 mm2/s（cSt）时具有润滑性能
安装扭矩35-43 Nm（26-32 ft-lbs）
建议的流体污染程度
标称值10?m（NAS 8）ISO 4406 19/17/14
MTTFD 150年
空腔CA-08A-2N
X=01、05、07的密封套件
代码RG08A2010520100
材料编号R901101437
X=31,03,09的密封套件
代码RG08A2010530100
材料编号R901101544
密封套件线圈和标准盖
代码RG02Z0010000100
材料编号R930067869
密封套件线圈和保护帽仅适用于Y=D
代码RG03Z0010000100
材料编号R930067870
与电有关的
电压类型直流电压
D36型线圈
对amb.temp的电压公差。参见特性曲线
功耗20 W
注：线圈必须单独订购
德国力士乐REXROTH螺纹插装阀电磁阀订货号和型号：
R930058334 OD153118A000000-VEI-016-NC-08A-A-31-0000
力士乐REXROTH螺纹插装阀
R930053928 04050200270900A-DRFN-16A-09
分流阀和集流阀
旋入式阀门
工作压力350巴（5000磅/平方英寸）
流速80 l/min（21 gpm）
拧入孔CA-16A-4N
产品特性
产品系列的分类
分流阀和集流阀
产品系列类型 DRFN
连接数 3.
压力[bar] 350.
体积流量[l/min] 80
连接类型 旋入式阀
直接预控 预转向
拧入孔 CA-16A-4N
额定流量【l/min】 80
密封材料 NBR
压力流体 HLP，HLP
产品类型 DRFN
产品系列 分流阀和集流阀
重量[kg] 0.41
力士乐REXROTH螺纹插装阀
直动式溢流阀，阀座设计
提升阀类型
力士乐机械插装阀
溢流阀
VSBN-08A
04.11.49 - X - 56 - Z
直动式导向提升阀类型
通用插孔，尺寸 08
大工作压力 350 bar
大流量 20 l/min
描述
流量从1到2被阻断，直到压力增加以满足所选的阀门设置，将提升阀从阀座提升，并允许安全流量通过端口2到达油箱。端口2处的压力会增加阀的安全设置。Bosch Rexroth机油控制提升阀设计可增强所有流量和压力下的稳定性。
技术数据
工作压力
端口1（P）
350巴（5000磅/平方英寸）
允许的压力
端口2（T）
140巴（2000巴）
流量20 l/min（5.3 gpm）
内部泄漏15滴/分钟。
流体温度范围-30至100°C（-22至212°F）
安装扭矩34-41 Nm（25-30 ft-lbs）
重量0.09千克（0.2磅）
型腔CA-08A-2N（见数据表18325-70）
线体和标准部件
MTTFd 150年见数据表18350-51
密封套件
代码：RG08A2010520100
材料编号：R901101437
流体
在粘度为10至500 mm2/s（cSt）时具有润滑性能的矿物基或合成材料
建议的流体污染程度
标称值为10?m（NAS 8）/ISO 4406 19/17/14
安装位置无限制
力士乐REXROTH螺纹插装阀减压阀订货号和型号：
R901113598 041149035605000-VSBN-08A-05
R901097728 041149035620000-VSBN-08A-20
力士乐REXROTH螺纹插装阀 041149035635000-VSBN-08A-35
直动式溢流阀，阀座设计
R901091914 041149035635000
旋入式阀门
工作压力350巴（5000磅/平方英寸）
流速20 l/min（5 gpm）
拧入孔CA-08A-2N
产品特性
产品系列的分类
直接控制减压阀，阀座设计
产品系列类型 VSBN
连接数 2.
压力[bar] 350.
体积流量[l/min] 20
正常位置 关闭，无电
阀锥阀
连接类型 旋入式阀
直接预控 直接控制
拧入孔 CA-08A-2N
额定流量【l/min】 20
可调压力范围[bar] 175-350
压力设置[bar] 350.
压力预设 压力预设
调整选项 无泄漏六角凹头螺钉
密封材料 NBR
压力流体 HLP，HLP
产品类型 VSBN
产品系列 溢流阀
重量[kg] 0.094
力士乐REXROTH螺纹插装阀
溢流阀
VSBN-10A
04.11.55 - X - 85 - Z
直动式导向提升阀类型
通用插孔，尺寸 10
大工作压力 350 bar
大流量 50 l/min
R901191831 041155038505000-VSBN-10A-05
R901115702 041155038535000-VSBN-10A-35
力士乐REXROTH螺纹插装阀 041155038535000-VSBN-10A-35
直动式溢流阀，阀座设计
R901115702 041155038535000
旋入式阀门
工作压力350巴（5000磅/平方英寸）
流速50 l/min（13 gpm）
旋入孔CA-10A-2N
产品特性
产品系列的分类
直接控制减压阀，阀座设计
产品系列类型 VSBN
压力[bar] 350.
连接数 2.
体积流量[l/min] 50
正常位置 关闭，无电
阀锥阀
连接类型 旋入式阀
直接预控 直接控制
拧入孔 CA-10A-2N
额定流量【l/min】 50
可调压力范围[bar] 175-350
压力设置[bar] 350.
压力预设 压力预设
调整选项 无泄漏六角凹头螺钉
密封材料 NBR
压力流体 HLP，HLP
产品系列 溢流阀
产品类型 VSBN
重量[kg] 0.187
力士乐螺纹插装阀单向阀043404108500000
