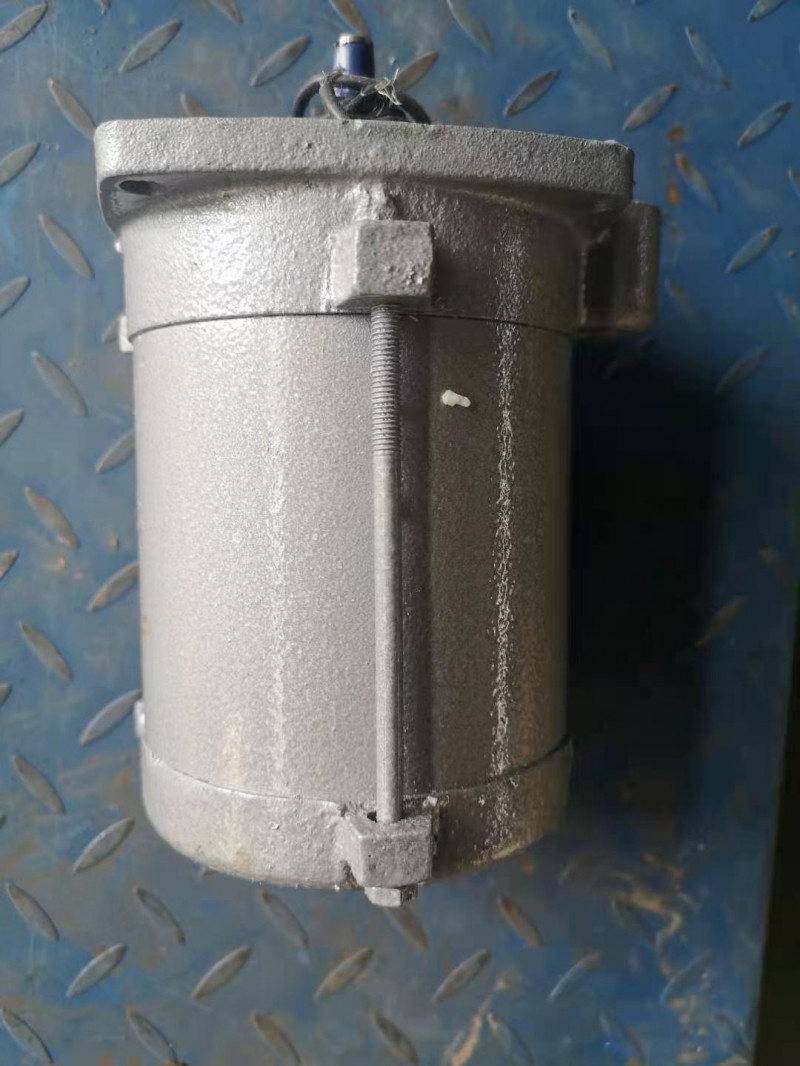

YDF63L2-4 三相阀门电动机

阀门专用电机概述

YDF-WF/YDF2-W系列为户外型电动机，适用于在电站、高温、粉尘、潮湿等场所及石油、化工中户外易腐蚀的场所。

YBDF-WF为户外防腐隔爆型电动机，适用于使用在石油、化工中外易腐蚀、易爆的场所和相应的电动装置组装后，具有隔爆性能。

YDF-WF、YBDF-WF系列电动机的额定电压为380V，额定频率为50HZ,工作定额S2-10min。

YDF-WF、YBDF-WF 系列电动机是电动阀门的主要组成部分，具有体积、重量轻、堵转矩大转动惯量小的等特点，满足电动阀门的要求。


阀门专用电机性能
①阀门电机转矩符合阀门的启闭转矩特性。一般阀门开启和关闭到位短时间内所需的转矩值高, 而在中间运行状态时所需转矩值仅为开启或关闭扭矩值的1/ 3 , 故阀门专用电机的特点是启动力矩高, 过载能力强。阀门专用电机的转矩与额定转矩值之比大于3 倍, 启动力矩与额定力矩值之比也大于3 倍。
②阀门专用电机设计时转子形状细长。因而高速转动的电机在阀门关闭时给阀门密封附加的惯性载荷小, 既可保证阀门密封面可靠, 又不会使阀门密封面损坏。
③由于阀门的操作是断续性的短时工作制, 因而阀门专用电机的工作时间按国家标准规定为 10min , 有的国外产品时间为15min。
④阀门专用电机端面出线, 无接线盒, 无风扇, 自冷却式, 防护性能高。一般制式ip54 、 ip66 , 级别达ip68 为潜水型电机。
防护等级低：电装配套的阀门专用电机为全封闭鼠笼式结构,短时断续工作制(10 min) 自冷却式。按gb 4942. 1 - 85 要求,***低防护等级ip44 ,防护等级ip68 。阀门使用工况和环境等不同,要求的防护等级也不同。防护等级低将造成电机内腔受潮或有粉尘等异物侵入,电机绝缘阻值下降引起损坏。
