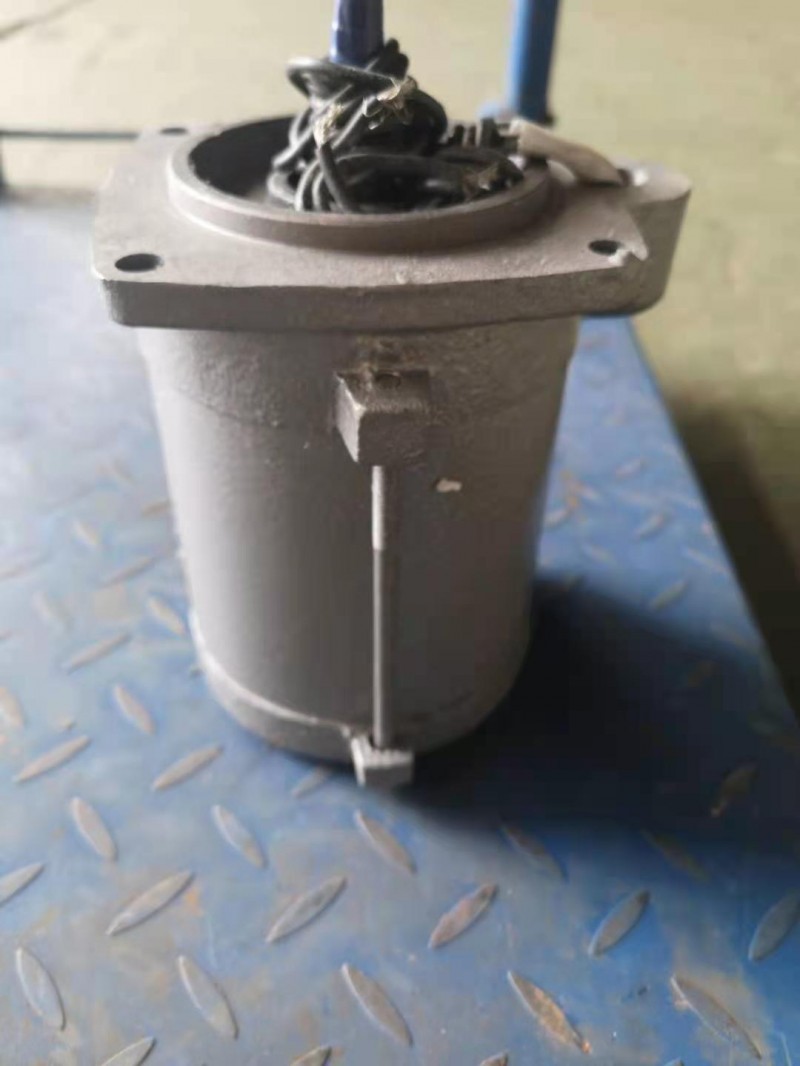

整体型电装电动机YDF100M1-4

YDF系列阀门电动装置三相异步电动机是改进设计开发的产品，其扭矩、噪声、振动、温升等指标完全达到设计要求，主要性能指标达到先进水平。
YDF系列阀门电机适用于非爆炸危险场所，本系列电动机按下列功率制造：0.01、0.015、0.025、0.04、0.06、0.09、0.12、0.18、0.2、0.25、0.37、0.55、0.75、1.1、1.5、2.2、3、4、5.5、7.5、11 KW
阀门电机性能
    ①阀门电机转矩符合阀门的启闭转矩特性。一般阀门开启和关闭到位短时间内所需的转矩值高, 而在中间运行状态时所需转矩值仅为开启或关闭zui大扭矩值的1/ 3 , 故阀门电机的特点是启动力矩高, 过载能力强。阀门电机的zui大转矩与额定转矩值之比大于3 倍, 启动力矩与额定力矩值之比也大于3 倍。
    ②阀门电机设计时转子形状细长。因而高速转动的电机在阀门关闭时给阀门密封附加的惯性载荷小, 既可保证阀门密封面可靠, 又不会使阀门密封面损坏。
    ③由于阀门的操作是断续性的短时工作制, 因而阀门电机的工作时间按国家标准规定为 10min , 有的国外产品时间为15min。
    ④阀门电机端面出线, 无接线盒, 无风扇, 自冷却式, 防护性能高。一般制式ip54 、 ip66 , zui高级别达ip68 为潜水型电机。
    阀门电机故障分析
    防护等级低：　电装配套的阀门电机为全封闭鼠笼式结构,短时断续工作制（10 min） 自冷却式。按gb 4942. 1 - 85 要求,zui低防护等级ip44 ,zui高防护等级ip68 。阀门使用工况和环境等不同,要求的防护等级也不同。防护等级低将造成电机内腔受潮或有粉尘等异物侵入,电机绝缘阻值下降引起损坏。
    包装、运输及保管不当：　阀门电装包装应有防雨、防潮、防尘措施,包装应牢固可靠。运输过程中应有防雨措施,产品到现场后应存放在通风、干燥处,不得露天存放。禁止在阴雨天气调试或检修,调试完毕后要拧紧全部紧固件,以保证所有电气部分密封严密可靠。
    　阀门电装选型与行程位置调整控制不当:　阀门电装有两个重要参数。①启闭力矩值应包括阀门实际工作扭矩值加上阀门自身扭矩值,启闭力矩大小影响阀门使用,力大易坏,力小易漏。在选型配套上应有足够的余量（一般要求大于阀门实际操作转矩值1. 1～1. 3 倍） 。②行程位置控制与阀门口径大小、启闭时间长短及结构形式等有关。阀门电装配套的电机为电机,短时工作制,时间10 - 15min。如在短时工作时间内高负载,造成电机发热绝缘等级下降造成损坏。
    阀门电装与电机型号不匹配：　所选的电机型号与电装要求不匹配,实际输出力矩未留有足够相应的余量,超载荷运转时易造成电机损坏。
    　电器保护失灵,电器元件质量差：　阀门电装内的微动开关是控制机构的关键零部件,当阀门超过行程位置时,微动开关切断电源,起过载保护作用。大多数电装厂家将行程与力矩保护串联在一起,当超行程或超力矩时,微动开关及时切断交流接触器线圈控制电源,从而切断电机主回路。
    电机内温控保护失:　电机内设有温控开关,当阀门电机在过力矩时或长时间运转时,电机温度升高,超过设定温度值时,温控开关立即切断控制回路,起到保护电机的作用。
