品牌:TC首龙
产品型号:ZHYQ
产品口径:DN25 ~150mm
产品材质：:铸钢|不锈钢、等
起订:1台
供应:1000台
发货:3天内

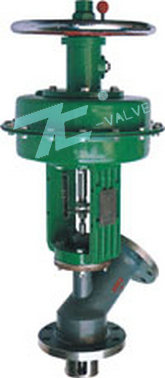

气动罐底调节阀 上海首龙【TC品牌】
气动罐底调节阀简介：
ZHYQ气动罐底调节阀是一种特殊结构型式的单座调节阀，阀体成Y形，阀体流路流畅，流量大，压降损失小，阀座泄漏量符合ANSIB1G.104标准，调节阀配用HA多弹簧式薄膜执行机构，其结构紧凑；输出力大，该阀最适宜控制容易沉积或含有颗粒的流体。
气动罐底调节阀主要零件材料：
阀体: ZG230～450、ZG1Cr18Ni9Ti、ZG1Cr17Ni12Mo2
阀芯：0Cr17Ni12Mo2、司钛莱合金堆焊 阀座：聚四氟乙烯
阀杆、推 杆：2Cr13、1Cr18Ni9Ti
波 纹 膜 片：橡胶夹增强涤纶织物
膜盖：A3
弹簧：60Si2Mn
填料：聚四氟乙烯、柔性石墨、不锈钢波纹管
垫片：橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
气动罐底调节阀主要技术参数：
|
公称通径DN(mm) |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
|
|
阀座直径(mm) |
40 |
50 |
80 |
80 |
100 |
150 |
200 |
|
|
额定流量系数Kv |
14 |
35 |
55 |
95 |
135 |
220 |
720 |
|
|
额定行程(mm) |
25 |
40 |
50 |
75 |
||||
|
信号范围Pr(KPa) |
20～100 80～240 |
|||||||
|
气源压力PS(MPa) |
0.14～0.4 |
|||||||
|
固有流量特性 |
快开 |
|||||||
|
允许泄漏量 |
硬阀座：10-4X阀额定容量、软阀座：10-7x阀额定容量 |
|||||||
|
公称压力PN(MPa) |
1.6、 4.0、 6.4 |
|||||||
|
工作温度t(℃) |
常温型 |
-20～200、-40～250、-60～250 |
||||||
|
散热型 |
-40～450、-60～450 |
|||||||
|
高温型 |
450～560 |
|||||||
|
低温型 |
-60～-100、-100～-200、-200～-250 |
|||||||
, , , ,
