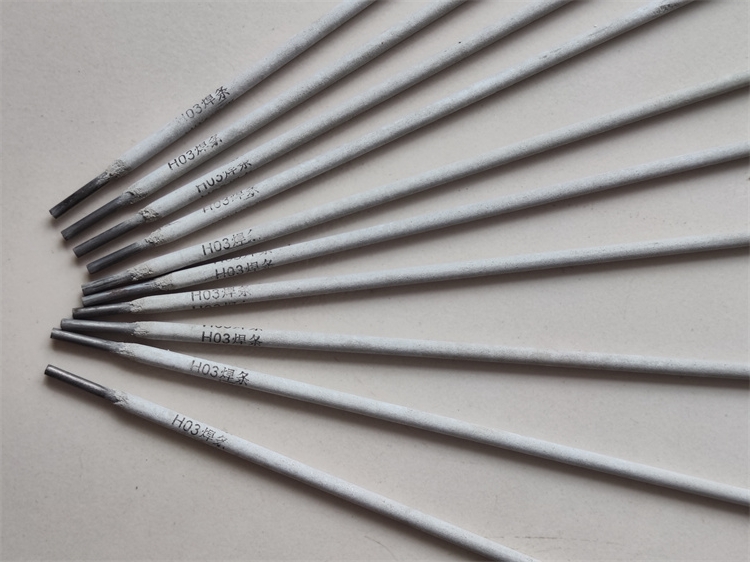

TH03耐海水腐蚀焊条。采用直流反接，适用于全位置焊接。焊条工艺性能良好。焊缝具有良好的塑性、低温韧性和耐海水腐蚀性能。适用于等强度级别的碳钢、低合金钢的焊接和 铬铝合金系列等耐海水腐蚀用钢的焊接，如Q235、16Mn、10CrAl、10CrMoAl等钢。用途：用于船舶制造.10CrMoAl等鉻铝系统耐海水腐蚀钢的焊接。是沿海电厂，沿海油田，沿海天然气及石 化厂输送水，油气及含海水介质的最理想的管路及加工件制作材料
 耐腐蚀性能：70℃，50%的H2SO4中的腐蚀率:51.3mg/cm2.hr.
 注意事项：（1）焊接焊条须经360℃烘培1.5~2小时，随烘随用。
 元 素
 C
 Mn
 Si
 Cr
 Ni
 Cu
 S
 P
 标准值
 ≤0.10
 0.50~0.80
 0.30~0.50
 0.50~0.80
 0.20~0.50
 0.20~0.50
 ≤0.035
 ≤0.035
 熔敷金属力学性能（焊态）

 试验项目
 抗拉强度
 Rm / MPa
 屈服强度
 ReL / MPa
 伸长率
 A / %
 －30℃ 冲击吸收功
 AKV / J
 标准值
 ≥490
 ≥390
 ≥22
 ≥27
