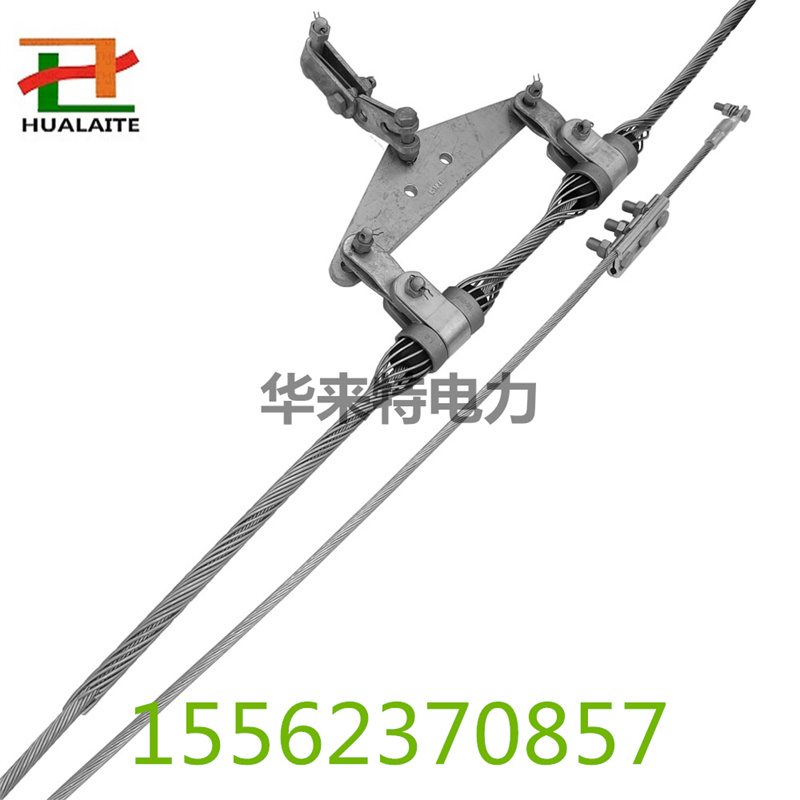

OPGW光缆用双悬垂线夹

      悬垂线夹 光缆悬垂线夹 OPGW光缆双悬垂线夹 悬垂金具 悬垂串的结构与材料:

铝夹板------由耐腐蚀铝合金压力铸造而成,该铝合金化学性能稳定，抗大气腐蚀性能好，并具有较好的机械性能。

橡胶夹具------由优质橡胶及中心加强件组成，具有抗臭氧、耐化学、耐气候老化性能，具有高低温度性能，及较高的强度和弹性，较小的压缩变形。

螺栓、平垫、弹垫、螺母、闭口销、U形挂环------电力标准件。

护线条预绞丝------按预定的机械性能与化学成分定做的铝合金线材，具有很高的抗拉强度、硬度和良好的弹性以及极强的防锈能力，能在恶劣的气候环境下长期使用。

外层预绞丝------与护线条预绞丝相同。

组     成：内绞丝、外绞丝、悬垂组件及连接金具等。

用     途：起支撑作用，将全介质自承式光缆(ADSS)悬挂于线路转角小于25°的杆塔上。作用：将OPGW光缆悬挂在仰角≥25?的输电线路杆塔上。

组成：内绞丝、外绞丝、橡胶夹块、U型环、铝套壳、三角联板、PS挂板、螺栓、螺母、闭口销等。

特点：1.具有单悬垂线夹的所有功能。

        2.用两套悬垂组件，提高了线夹的机械强度，增大的曲率半径，保证了在大转角、高落差、大跨局的条件下光缆运行安全可靠。

使用条件：

用于大跨局的江河、高落差的山谷等特殊地方，仰角为25?－60?的杆塔上。

强度：线夹破断强度为70KN、100KN。

     双悬垂线夹的安装方法 （1）对准悬挂点在光缆上做一标记。（2）将2-3根结构加强条的中心红色标记对准光缆上已作好的标记，分别向两侧缠绕2-3圈。(3）重复步骤2将剩余的结构加强条缠绕到位，要保证对准中心标记。（4）在所有结构加强条都绕好后，用手把松弛部分缠绕到位（注意：不要交叉）（5）把其中一组橡胶夹块两部分的中心与结构加强条左侧安装标记对准，用一绝缘胶带固定；同样，将另一组橡胶夹块两部分的中心与架构加强条右侧安装标记对准，并测量两组橡胶夹块的中心距，应于三角联板底边两孔距基本相等，然后固定。（6）将一根外绞丝左侧的安装标记与左侧橡胶夹块中心对准，将外绞丝与缆保持平行，切沿着橡胶夹块的曲线继续缠绕，注意保持外绞丝两末端松弛。（7）使第二根外绞丝与排名靠前根外绞丝保持对称，然后重复步骤6 （8）按照对称原理缠绕剩余外绞丝，注意外绞丝间隙要均匀，不要交叉。（9）把两套壳的中心分别对准外绞丝左右两侧安装标记，使套壳合为一体与三角联板连接并紧固好,安装完毕。
