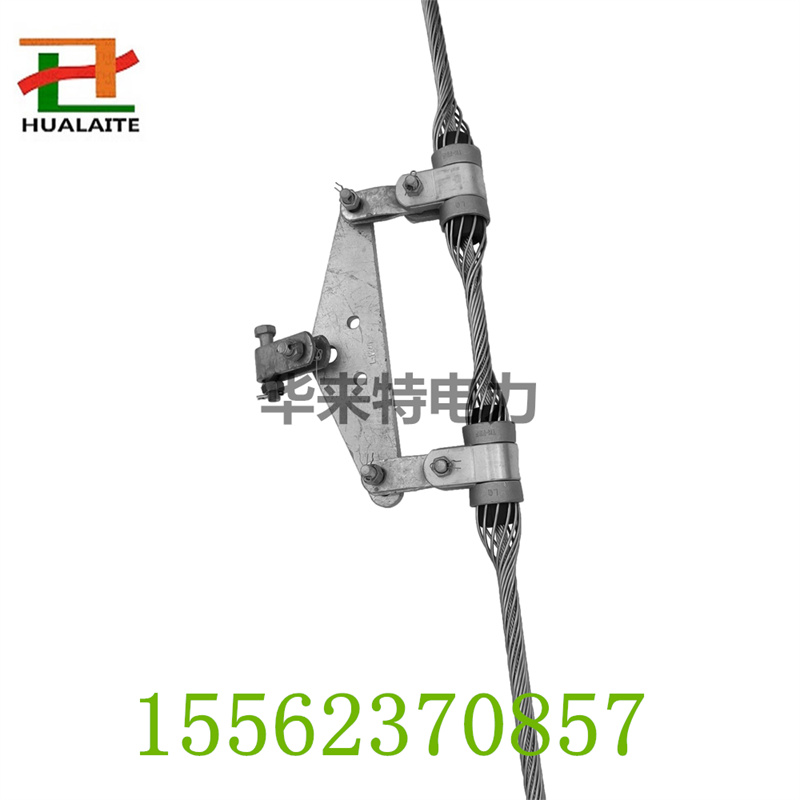

双悬垂线夹用途：ADSS预绞丝双悬垂线夹也称双支点悬垂线夹，它除了具有一般单悬垂线夹的所有性能之外，主要用于跨越江河、峡谷等800米以上长距离架空ADSS光缆线路及转角30°～60°的杆塔上。特点：光缆由双支点支撑固定及保护，从而保证了长跨越、大转角环境下光缆的运行安全可靠。组成：预绞丝双悬垂线夹由内层丝、外层丝、橡胶插件、悬垂夹板、挂板、三角联板等组成。用户可根据设计要求配置选购其它的连接件。
|
产品名称： |
ADSS大档距双悬垂线夹 |
|
品 牌： |
利特莱 |
|
型 号： |
ASCJ型 |
|
加工与否： |
是 |
|
内外丝尺寸： |
内丝：2200－2300mm，外丝：1900－2000mm |
|
适用档距： |
1000m以上 |
|
最大光缆外径： |
16mm |
|
线夹握力： |
100KN |
|
耐拉强度： |
120KN |
|
适用范围： |
ADSS光缆 |
作用：将ADSS光缆悬挂在仰角≥25?的输电线路杆塔上。
组成：内绞丝、外绞丝、橡胶加块、U型环、铝套壳、三角联板、PS挂板、螺栓、螺母、闭口销等。
特点：1、具有单悬垂线夹的所有性能。
2、用两套悬垂组件，提高了线夹的机械强度，增大曲率半径，保证了在大转角、高落差、大跨局的条件下光缆运行安全可靠。
使用条件：用于大跨局的江河、高落差的山谷等特殊地方，仰角为25?－60?的杆塔上。
强度：线夹破断强度为70KN、100KN。
选配技术数据要求
|
规格型号 |
适合缆径 |
中心距 |
绞丝长度（mm） |
色标 |
|
|
内绞丝 |
外绞丝 |
||||
|
ASCJ-1H |
9.5-10.1 |
485 |
2200 |
1900 |
红 |
|
ASCJ-2H |
10.2-10.8 |
485 |
2200 |
1900 |
红 |
|
ASCJ-3H |
10.9-11.5 |
485 |
2200 |
1900 |
红 |
|
ASCJ-4H |
11.6-12.2 |
485 |
2200 |
1900 |
红 |
|
ASCJ-5H |
12.3-12.9 |
485 |
2200 |
1900 |
红 |
|
ASCJ-6H |
13.0-13.6 |
485 |
2300 |
2000 |
红 |
|
ASCJ-7H |
13.7-14.3 |
485 |
2300 |
2000 |
红 |
|
ASCJ-8H |
14.4-15.0 |
485 |
2300 |
2000 |
红 |
|
ASCJ-9H |
15.1-15.7 |
485 |
2300 |
2000 |
红 |
厂家提供完整的光缆悬垂线夹，包括性能良好的悬垂预绞丝、护线装置以及接地跳线组件及悬垂串与杆塔连接的金具等。
ADSS双悬垂线夹采用两套悬垂组件，提高了线夹的机械强度，增大了曲率半径，保证了大转角、高落差、大跨距的条件下光缆的安全可靠运行，适用于大跨距的江河、高落差的山谷等特殊地方，其允许线路转角可扩大到60°，出口悬垂角(单侧)可达30°～36°。
悬垂线夹组合应能与铁塔地线挂点相连，能满足直线转角塔上的使用条件（转角度数为0?～20?）。单悬垂线夹出口角应≥30°。 悬垂线夹应采用预绞式悬垂线夹型，并提供铝包钢或铝合金护线条以保护OPGW。预绞式线夹本体材料须采用镀锌钢或铝合金。销钉和开口销必须采用不锈钢。 提供的接地跳线组件必须包含一根专用接地线，以及其一端同OPGW紧密配合的铝合金并沟线夹、另一端同铁塔连接的接地夹具。
