曲阜利特莱电力器材有限公司专业生产ADSS光缆金具、耐张线夹、悬垂线夹、余缆架、引下线夹、防振鞭、ADSS光缆架设在电力塔上须由ADSS光缆专用安装金具来完成，不同铁塔、不同跨距、不同外径的光缆所用金具各不相同，如果金具选择不当，可能会出现光缆松滑或者光纤断裂的严重事故！

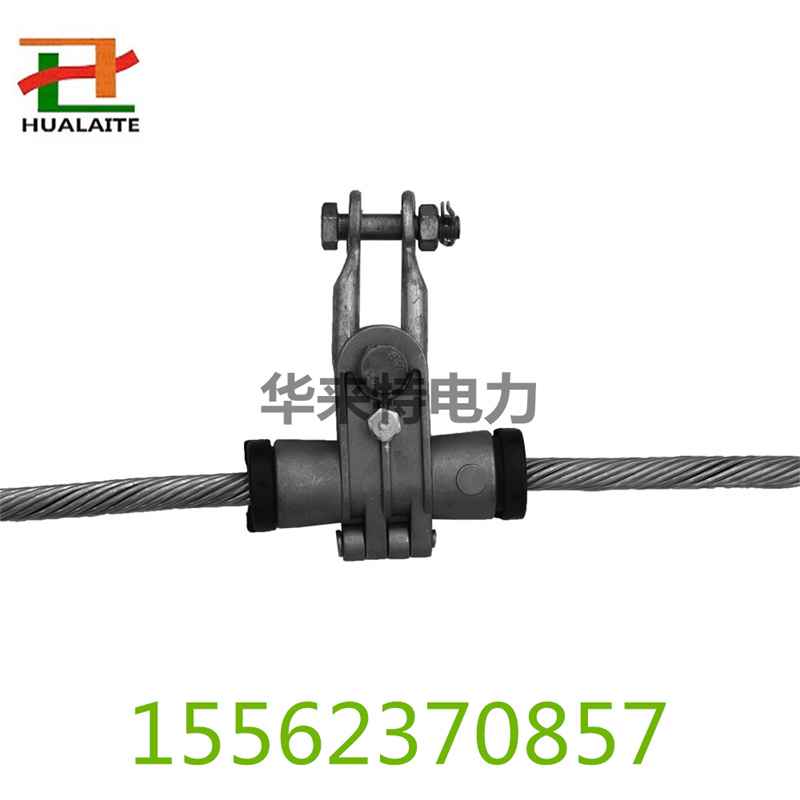

ADSS小档距悬垂线夹

组成：单层护线条、橡胶夹块、套壳、U型挂环、螺栓、螺母等。

特点：

a.悬垂线夹与ADSS光缆有较大的接触面积，应力分布均匀，无应力集中点，同时增强了挂点位置光缆的刚度，起到更好的保护作用。

b.有较好的动态应力承受能力，可提供足够的握紧力来保护ADSS光缆在不平衡负载的条件下安全运行。

c.该结构配以柔性橡胶夹块，增强了自阻尼，使磨损减小。

d.采用优质铝合金护线条来保护光缆。

e.端部磨圆处理，提高了电晕起晕电压。

f.优质的铝合金材质，提高了线夹的机械性能及防腐性能，大大延长了使用寿命。

订货须知：

a.根据ADSS光缆的运行档距、外径、极限抗拉强度等参数选择合适的悬垂线夹。

b.数量配置为：1套／线路转角小于25°的杆塔。

c.为满足城网10kV配电线路上架设ADSS光缆的需要，我公司开发生产了适用档距150米的悬垂线夹，它结构简单，安装方便，又可降低工程造价。

使用指导:

1． 单悬垂线夹可用于光缆与直线杆塔或转角/仰角≤25°杆塔的联接；双支悬垂线夹可用于大跨距或大仰（俯）角的直线杆塔。每杆塔一套。

2． 按光缆外径和档距/综合荷载选配悬垂线夹。

3． 适用于OPGW光缆。

4． 可以根据杆塔上挂线方法的不同，选用不同的连接金具与悬垂线夹配套。

ADSS光缆的安装金具包括塔用紧固件、耐张线夹、悬垂线夹、引下线夹、螺旋减震器和余缆架，分别表述如下：紧固夹具用于耐张线夹、悬垂线夹、余缆架和光缆接续盒与铁塔的连接，

     耐张线夹用于终端铁塔和线路中间耐张铁塔上

悬垂线夹主要用于直线铁塔上，是将ADSS光缆悬挂在铁塔上的连接金具，用来保护光缆在架设和运行过程中不受损伤，其主要技术参数为线夹破断力（kN）和缆径（mm），基本配置为每条直线铁塔上1套。

引下线夹是将从铁塔上引下的光，螺旋减振器是一个干涉型减震装置，利用其减振部分对风力振动产生阻尼作用，消耗光缆运行时在风中的震动。
